SJS-FR – Yangına Dayanımlı ve Su Geçirmez Sismik Genleşme Derzi

Su Geçirmezlik — Emshield ürünleri, su geçirmezliği sağlamak için silikon körüklerin hava koşullarına maruz kalan yüzeye dönük olacak şekilde monte edilir. Körük ile yüzey arasındaki bağlantıyı kapatmak ve yüzey düzensizliklerini gidermek için sahada uygulanan bir silikon dolgu bandı sağlanır ve montaj tamamlanır.

UL/ULC Yangın Dayanımı — UL-2079’un hareketlilik ve yangın dayanım gerekliliklerine uygun olarak test edilmiştir, UL tarafından listelenmiştir ve sevk edilen ürünlerin test edilen ürünlerle aynı olmasını sağlamak amacıyla UL’in Takip Hizmeti kapsamında üretilmektedir.

İnvazif Olmayan Ankraj Sistemi — Emshield sisteminde yüzeye sabitlenen sert metal bağlantılar bulunmaz. Buna gömülü pimler, ankrajlar, vidalar, cıvatalar veya raylar, tepsiler, kılavuzlar, flanşlar veya kapak plakaları dahil değildir. Sistem, derz yüzeyine şu üç yöntemle sabitlenir:

1. Köpüğün geri basıncı,
2. Epoksi yapıştırıcı,
3. Derz yüzeyine enjekte edilen dolgu bantları.

Derz Boyutu Değişkenliği — Malzeme, boyut değişimi ihtiyacına uyum sağlamak için farklı boyut seçenekleriyle temin edilebilir.

Ses Yalıtımı — EMSEAL emprenye edilmiş köpük sızdırmazlık malzemeleri ile kapatılmış derzler mükemmel akustik yalıtım sağlar ve STC/OITC ses iletim katsayıları ile uygulandıkları yapı elemanının ses yalıtım seviyesini karşılayabilir veya aşabilir.

Emshield Yangına Dayanıklı Genleşme Derzi Sızdırmazlık Malzemeleri

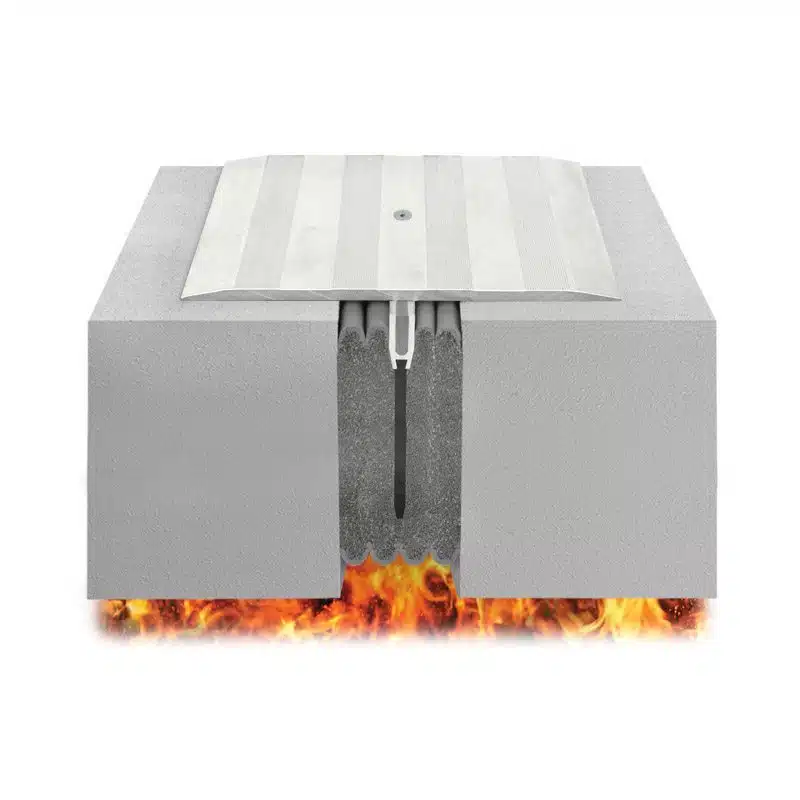

Emshield yangına dayanıklı genleşme derzi sızdırmazlık malzemeleri, yangına dayanıklı emprenye edilmiş köpük destek tabakasına yapıştırılmış, fabrikada uygulanmış yüksek kaliteli silikon üst ve alt sızdırmazlık yüzeylerine sahiptir. Ortaya çıkan kompozit malzeme, yapısal veya diğer açıklıklara montajı kolaylaştırmak için fabrikada nominal boyutundan daha küçük olacak şekilde sıkıştırılır.

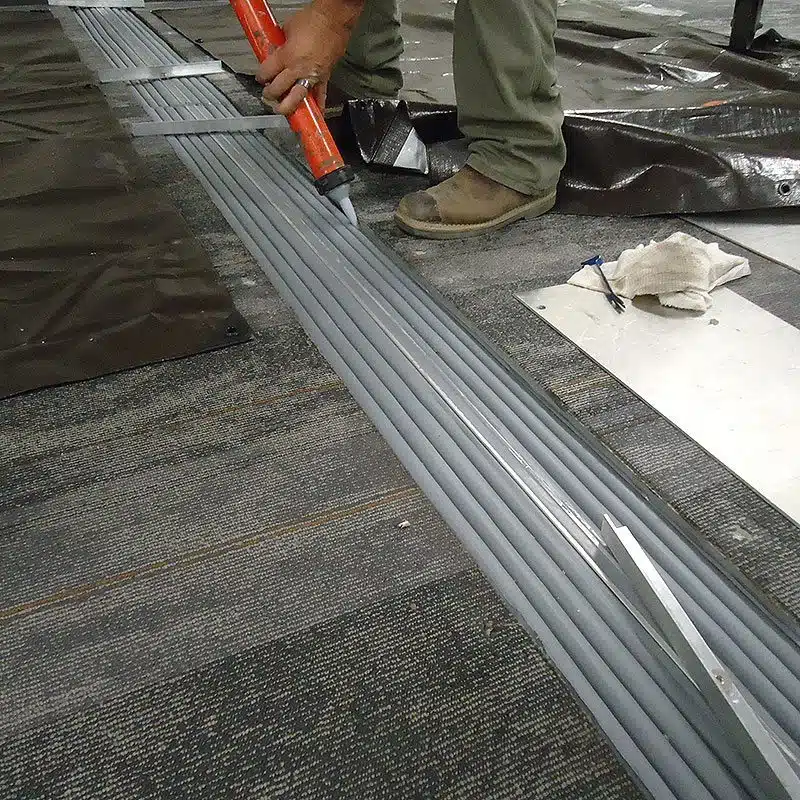

Malzeme, derz yüzeylerine sahada uygulanan epoksi yapıştırıcı ile monte edilir. Yüzey düzensizliklerini doldurmak ve körük ile yüzey arasındaki sızdırmazlığı sağlamak için sahada enjekte edilen bir silikon dolgu bandı kullanılır. Her bir çubuk arasındaki birleşimler, birleşim yüzeyine sahada uygulanan silikon dolgu bandı ve bitişik yüzeylerde kalan köpüğün üzerine uygulanan şişen (intümesan) bir sızdırmazlık kaplaması ile tamamlanır.

Emshield Yangına Dayanıklı Genleşme Derzi Sızdırmazlık Malzemesi – Hareket Kabiliyeti ve Uygulama Alanları

Hareket Kabiliyeti
Emshield, nominal malzeme boyutuna bağlı olarak +%50 ve -%50 hareket kapasitesine sahiptir:

• Araç ve yaya trafiğine maruz kalan yüzeylerde 100 mm (4 inç) genişliğe kadar uygulanabilir.
• Duvar uygulamalarında 150 mm (6 inç) genişliğe kadar kullanılabilir.

Büyük Derz Uygulamaları İçin Alternatif Çözümler

• 3 inç (75 mm) ve üzeri genişlikteki döşeme veya zemin derzlerinde, tam genleşme hareketi ve yüksek nokta yükü koşullarında (örneğin alışveriş arabaları, valiz taşıma arabaları vb.), tasarımcıların SJS-FR sistemini veya Emshield üzerine bir iç derz sistemi veya kapak plakası kullanılmasını değerlendirmesi önerilir.

Yangın Testleri ve UL Sertifikasyonu

• UL/ULC 2079 standardına göre test edilmiştir ve UL’nin Takip Servisi (Follow-Up Service) kapsamında üretilmektedir.
• UL Çevrimiçi Sertifikasyon Dizini’nde EMSEAL tarafından test edilmiş montajlar içinde listelenmiştir.
• Malzemenin farklı yapı konfigürasyonlarında kullanımı, döşeme veya duvar montajının yangına dayanıklılığını etkilemez, ancak tasarımcıların projeye özel yangın dayanımı gerekliliklerini sağlamaktan sorumlu olduğunu unutmamak gerekir.

Yerel Yönetmeliklere Uygunluk

• Yerel yönetmeliklere uygunluk açısından Emshield’in kullanımı ve kurulumu hakkında ilgili yetkili mercilere danışılması tavsiye edilir.
• İlgili yapısal yüzeylerin ve birleşim detaylarının yerel yangın dayanımı gerekliliklerine uygun şekilde tasarlandığından emin olunmalıdır.

Universal-Köşeler 90° ve Özel Açılı Genleşme Derzi Geçiş Parçaları

Universal-Köşeler (U-90) – Standart 90° Geçiş Elemanı

• Fabrika üretimli 90° geçiş parçalarıdır ve genleşme derzi sızdırmazlığını ve yangın korumasını, derzlerin yön değiştirdiği noktalarda kesintisiz hale getirir.
• Sahada yapılan geçiş işlemlerini ortadan kaldırarak hızlı ve verimli montaj sağlar.
• Tam su sızdırmazlığı garanti edilir, böylece şantiye koşullarında yapılan birleşimlerde oluşabilecek hata riskleri minimize edilir.
• Hem iç hem dış köşe montajı için uygundur, çünkü her iki yüzeyi de simetrik olarak kaplanmıştır.
• Düz hatlı malzemeler, sahada U-90’lara bağlanarak monte edilir.
• Ölçüler:
  • 12 inç (305 mm) uzunluğunda yatay parça,
  • 6 inç (152 mm) uzunluğunda dikey parça.

Özel-Açılar – Özel Tasarlanmış 90° Geçiş Elemanı

• Önceden belirlenen ölçüler doğrultusunda üretilir.
• Özellikle stadyum basamakları ve yükseltici uygulamalar gibi, çok sayıda iç ve dış 90° dönüş gerektiren projelerde yaygın olarak kullanılır.
• EMSEAL ile özel proje danışmanlığı yapılarak üretilebilir.

Bu sistemler, genleşme derzi uygulamalarında süreklilik sağlarken montaj sürecini hızlandırmak ve su sızdırmazlığını garanti altına almak için geliştirilmiştir.

Emshield Ürünlerinin Test Standartları ve Sertifikasyonları

Emshield ürünleri, yangına dayanıklılık, hareket kabiliyeti ve hava-su sızdırmazlığı gibi kritik performans kriterleri açısından çeşitli uluslararası standartlara göre test edilmiş ve sertifikalandırılmıştır.

1. Yangına Dayanıklılık ve Hareket Kabiliyeti Standartları

✅ UL 2079 (ASTM E1966 ile eşdeğer)

• Yangına dayanım ve hareket kabiliyeti testleri için geliştirilmiştir.
• ASTM E119 yangın testi ile ASTM E1399 hareket kabiliyeti testlerini birleştirir.

✅ ASTM E119 – Yangın Dayanım Testi

• Emshield ürünleri, yangına karşı dayanım performansını ölçmek için ASTM E119 test protokolüne göre değerlendirilmiştir.
• Yangın sırasında yapısal stabilite ve bütünlük sağlanmasını garanti eder.

✅ ASTM E1399 – Hareket Kabiliyeti Testi

• Genleşme derzi sistemlerinin termal genleşme ve büzülme gibi hareketlere dayanıklılığını test eder.
• Emshield ürünleri, yüksek oranda hareket kapasitesi sağlayarak -%50 / +%50 hareket kabiliyeti sunar.

2. Hava ve Su Geçirimsizlik Testleri

✅ ASTM E283 – Hava Geçirimsizlik Testi

• Rüzgar yükü altında genleşme derzlerinden hava geçiş miktarını ölçer.

✅ ASTM E330 – Yapısal Performans Testi

• Binaların dış etkenlere karşı dayanımını test eder.
• Hurricane (kasırga) seviyesindeki rüzgar yükleri altında yapısal bütünlüğünü koruyabildiğini gösterir.

✅ ASTM E331 – Su Geçirimsizlik Testi

• Şiddetli yağmur ve yüksek rüzgar yükleri altında su sızdırmazlığını değerlendirir.

3. UL 2079 Takip Hizmeti ve Mühendislik Kararları (Engineered Judgments)

• UL 2079’a göre test edilmiş bir ürünün üretim standardına uygun olarak üretildiğini garanti etmek için, UL’in Follow-Up Service (FUS) sertifikasyonu önerilir.
• Eğer mevcut UL listeleri belirli proje gereksinimlerinizi karşılamıyorsa, EMSEAL’den özel bir “Engineered Judgment” talep edilebilir.
• Finite Element Analysis (FEA) modellemesi kullanılarak UL 2079 test verilerine dayalı olarak mühendislik kararları verilir.

SJS-FR ve UL/ULC Sertifikasyonları

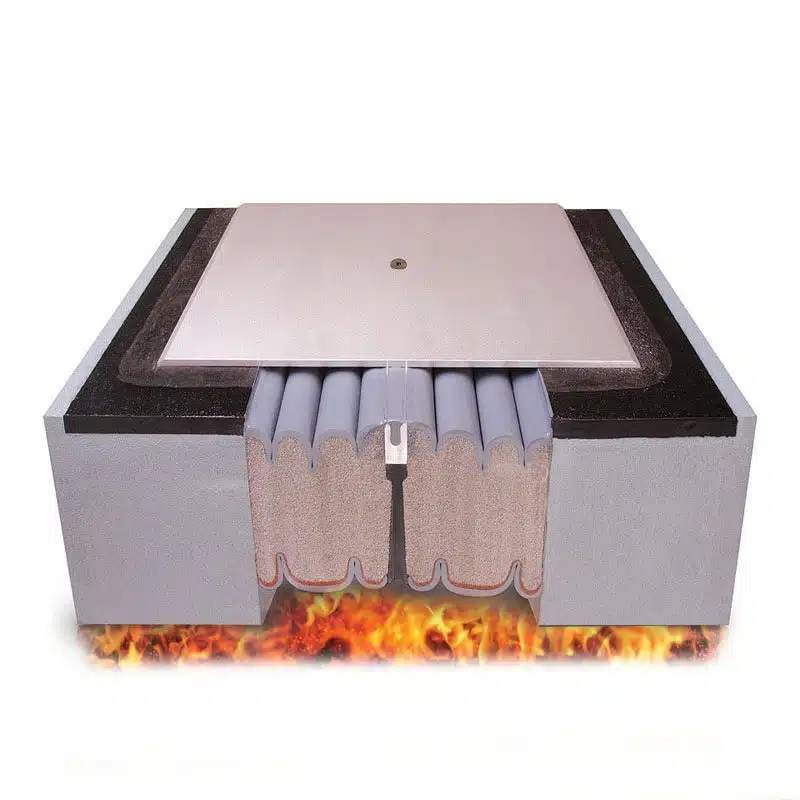

SJS-FR (Seismic Joint System – Fire Rated) genleşme derzleri için yangına dayanıklı bir sistem olup UL/ULC tarafından test edilmiştir.

1. UL/ULC Sertifikalı Listeler

• SJS-FR, UL 2079 ve ilgili UL/ULC test protokollerine göre yangına dayanıklılık testlerinden geçirilmiştir.
• Daha fazla detay için UL/ULC listelerine bakınız.

2. Özel Proje Koşulları İçin Mühendislik Kararları (Engineered Judgments)

• Eğer UL tarafından test edilen standart detaylar projenizin özel gereksinimlerini karşılamıyorsa, EMSEAL’den özel bir “Engineered Judgment” talep edebilirsiniz.
• Bu mühendislik kararları, gerçek UL 2079 test verileri kullanılarak Finite Element Analysis (FEA) modellemesi ile oluşturulur.

3. 4 İnç (100 mm) Altındaki Derz Boyutları İçin Yangın Dayanımı

• 4 inç (100 mm) altındaki derz boyutları için yangına dayanım, doğrudan UL test sonuçlarına değil, mühendislik değerlendirmelerine dayanmaktadır.
• Bu durum, proje tasarımcıları ve yetkili otoritelerin, malzemenin yangına dayanıklılığı hakkında EMSEAL tarafından sağlanan teknik dokümantasyona başvurmalarını gerektirir.

Bu nedenle, SJS-FR kullanımında UL listelerini ve proje özel gereksinimleri için EMSEAL tarafından sağlanan mühendislik kararlarını dikkate almak önemlidir.

Bakım ve Onarım Kılavuzu – EMSEAL Genleşme Derz Sistemleri

EMSEAL genleşme derz sistemleri düzenli bakım ve gerektiğinde onarım yapılarak kullanım ömrü maksimize edilebilir.

1. Rutin Kontrol ve Temizlik

• Yüzeydeki kalıntılar temizlenmeli ve düzenli kontrol yapılmalıdır.
• Üründe veya çevresindeki yapı elemanlarında hasar olup olmadığı incelenmelidir.
• Bu incelemeler, binanın performansını etkileyebilecek olası sorunların erken tespitini sağlar.

2. Hasar Durumunda Onarım

• Eğer sistemde bir hasar oluşursa, tüm derzi değiştirmeye gerek yoktur.
• Yalnızca hasarlı bölgedeki köpük ve spline elemanları çıkarılıp yenileriyle değiştirilebilir.
• Bu, ekstrüde conta sistemlerinden farklı olarak, tüm sistemin değişmesini gerektirmez.
• Özel onarım gereksinimleri için EMSEAL ile iletişime geçilmelidir.

3. Kar Temizleme ve Recessed Montaj Detayı

• Kar temizleme ekipmanlarının sistem yüzeyine zarar vermemesi için, sistemin güverte ile aynı hizada (flush) monte edilmesi önerilir.
• Bu tür uygulamalar için EMSEAL’in önerdiği detaylar dikkate alınmalıdır.
• Uygun kar temizleme yöntemleri hakkında daha fazla bilgi için EMSEAL ile iletişime geçebilirsiniz.

Düzenli bakım ve gerektiğinde lokal onarım, sistemin uzun ömürlü olmasını ve bina performansının korunmasını sağlar.
