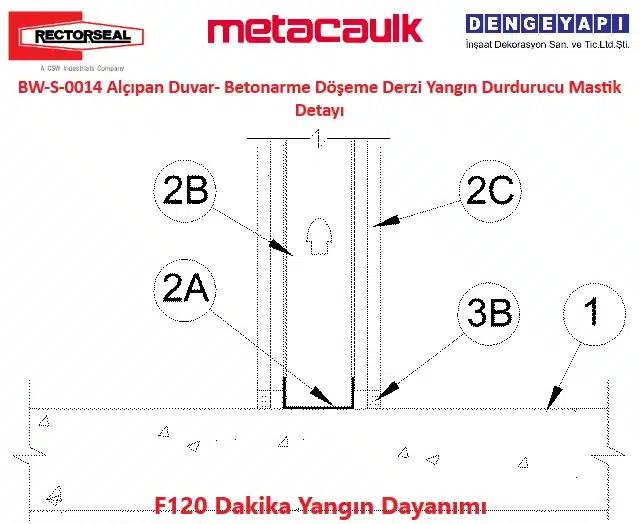

BW-S-0014 Alçıpan Duvar- Betonarme Döşeme Derzi Yangın Durdurucu Mastik Detayı

Detay No: BW-S-0014

Detay Tipi: Yapısal Derz

Yangın Durdurucu Kalınlık: 16 mm.

Detay Nevii: Alçıpan Duvar Dibi Derz

Detayın Cinsi: Duvardan Döşemeye Derz

Hareket Yeteneği: Statik

Derz Genişliği: 19 mm veya Küçük

Onay Tarihi: 07/08/2020

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Yangın Dayanımı: 120 Dakika

Alçıpan Duvar Dibi Derz

Duvar Derzi Yangın Durdurucu

Alçıpan Duvar Duvar Dibi, Alçıpan Duvar - Taban Derzinde Statik Derz uygulamasında yangın durdurucu mastik detayı BW-S-0014 detayında MC 1000 veya MC 150+ Yangın Durdurucu Mastik veya MC1200 veya MC835+ kullanıldığında F120 Dakika Yangın Dayanımı Temin edilmiştir.

1) Döşeme

Minimum 114 mm (4-1/2 inç) kalınlığında donatılı hafif veya normal yoğunlukta (1600-2400 kg/m³ veya 100-150 pcf) betonarme döşeme. Döşeme ayrıca, minimum 152 mm (6 inç) kalınlığında içi boş ön dökümlü beton üniteler kullanılarak da inşa edilebilir.

2) Alçıpan Duvar

F60 veya F120 Yangın Dayanımlı alçıpan/çelik dikmeli duvar, Üreticisinin test edilmiş Detaylarındaki tariflenen şekilde inşa edilmelidir. Ayrıca, duvar, baş-duvar derz sistemini içerebilir.

Duvar aşağıdaki yapı özelliklerini içermelidir:

2A) Alçıpan Profili

Duvar montajındaki taban profili, minimum No. 25 Galvanizli Çelik Profilden oluşmalı ve dikmeleri (Madde 2B) destekleyecek şekilde tasarlanmalıdır. Taban profili, minimum 32 mm (1-1/4 inç) genişliğinde flanşlara sahip olmalıdır. Profiller, maksimum 610 mm (24 inç) aralıklarla Çelik Dubeller ile sabitlenmelidir.

2B) Alçıpan Dikmeleri

Minimum boyut, bireysel tasarımda belirtilen ölçülerde olmalıdır. Dikmeler, duvar yüksekliğinden 10 ila 16 mm (3/8 ila 5/8 inç) daha kısa kesilmeli, alt kısmı taban profiline yerleştirilmeli ve sac vidalar ile sabitlenmelidir. Dikmeler arasındaki mesafe maksimum 610 mm (24 inç) olacaktır.

2C) Alçıpan Plakalar

Alçıpan, F60 Yangın Dayanımlı duvar için minimum toplam 16 mm (5/8 inç) veya F120 Yangın Dayanımlı duvar için minimum toplam 32 mm (1-1/4 inç) kalınlığında olacak şekilde her iki tarafa monte edilmelidir. Duvar, Üreticisinin test edilmiş Detaylarındaki tariflenen şekilde inşa edilmelidir. Ancak, alçıpan alt kenarı ile beton döşeme üst yüzeyi arasında maksimum 19 mm (3/4 inç) boşluk bırakılmalıdır.

Derz sisteminin yangın dayanımı, duvarın yangın dayanımına eşittir.

3) Yangın Durdurucu

Döşemenin üst kısmı ile alçıpanın alt kısmı arasındaki maksimum açıklık 19 mm (3/4 inç) olacaktır. Her iki duvar yüzeyine, alçıpan alt kenarı ile beton döşeme üst yüzeyi arasındaki boşluğa minimum 16 mm (5/8 inç) kalınlığında yangın durdurucu uygulanmalı ve duvar yüzeyleri ile aynı hizada olacak şekilde bitirilmelidir.

RECTORSEAL — Metacaulk 150+, 1000, 835+ veya 1200
