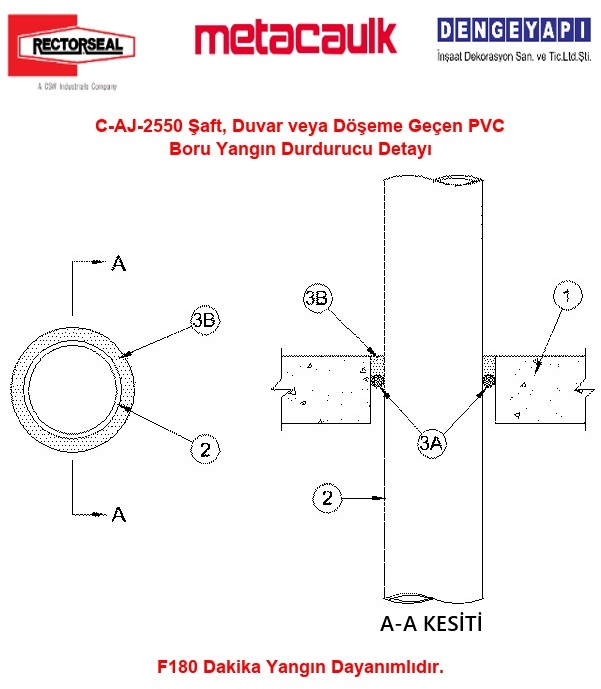

C-AJ-2550 Şaft, Duvar veya Döşeme Geçen PVC Boru Yangın Durdurucu Detayı
Detay No: C-AJ-2550
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 25 mm.
Detay Nevii: 50 mm PVC/cPVC/PB Boru Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 13/12/2010
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / PB Polibutilen Boru 50 mm
Yangın Dayanımı: 180 Dakika
50 mm PVC/cPVC/PB Boru Geçişi
Şaft, Duvar veya Döşeme delip geçen 50 mm PVC/cPVC/PB Boru, Yangın Durdurucu Detayıdır. C-AJ-2550 nolu detayda MC350i kullanıldığında F180 dakika yangın dayanımı elde edilmiştir.
1) Döşeme veya Duvar
Minimum 4-1/2 inç (114 mm) kalınlığında, hafif veya normal yoğunlukta (1600-2400 kg/m³ veya 100-150 pcf) betonarme döşeme. Duvar ayrıca üreticisinin test edilmiş detaylarında tariflenen beton bloklardan da oluşturulabilir. Maksimum açıklık çapı 4 inç (102 mm)’dir.
2) Geçiş Yapan Tesisat Elemanı
Tek bir yanıcı boru, yangın durdurucu sistem içerisinde merkezlenmiş olarak monte edilmelidir. Boru, döşeme veya duvarın her iki tarafında rijit olarak desteklenmelidir. Aşağıdaki türde yanıcı borular kullanılabilir.
2A) PVC Boru, FRPP Boru
Maksimum 2 inç (50 mm) çapında, Schedule 40 masif gövdeli PVC boru (Türkiye’de muadili: TS EN 1329’a uygun PVC atık su borusu). Kapalı devre (proses veya besleme) tesisat sistemlerinde kullanılabilir. Yangın durdurucu sistemde nominal 7/8 inç (22 mm) tesisat deliği boşluğu gereklidir.
2B) cPVC Boru
Maksimum 2 inç (50 mm) çapında, SDR 13.5 CPVC boru (Türkiye’de muadili: TS EN 15877’ye uygun CPVC boru). Kapalı devre (proses veya besleme) tesisat sistemlerinde kullanılabilir. Yangın durdurucu sistemde nominal 7/8 inç (22 mm) tesisat deliği boşluğu gereklidir.
2C) PB Polibütilen Boru
Maksimum 2 inç (50 mm) çapında, SDR 11 Polibütilen (PB) boru (Türkiye’de muadili: TS EN ISO 15876’ya uygun PB boru). Kapalı devre (proses veya besleme) tesisat sistemlerinde kullanılabilir. Yangın durdurucu sistemde nominal 1 inç (25 mm) tesisat deliği boşluğu gereklidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
3A) Arka Dolgu Malzemesi
Açıklığa sıkıca yerleştirilecek köpük derz fitili, kalıcı kalıp oluşturmalıdır. Arka Dolgu malzemesi, gerekli yangın durdurucu kalınlığını sağlamak amacıyla döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden geri çekilecek şekilde uygulanmalıdır.
3B) Yangın Durdurucu Mastik
Minimum 1 inç (25 mm) kalınlığında yangın durdurucu malzemesi, tesisat deliği boşluğuna uygulanmalı ve döşemenin üst yüzeyi veya duvarın her iki yüzeyiyle aynı hizada olacak şekilde doldurulmalıdır.

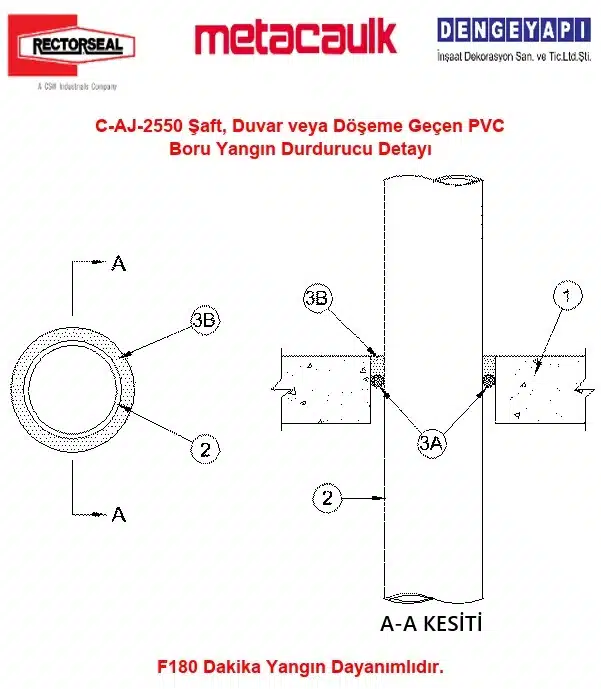

C-AJ-2550 Şaft, Duvar veya Döşeme Geçen PVC Boru Yangın Durdurucu Detayı
PVC / cPVC / PB Polibutilen Boru Yangın Durdurucu Uygulamaları ve Yönetmelik Gereklilikleri
Yanıcı boruların şaft, döşeme veya yangın dayanımlı duvarları delip geçtiği noktalarda yangın durdurucu uygulamaları, yangın güvenliği açısından kritik öneme sahiptir. Türkiye’deki yönetmeliklere göre, bu tür sistemler, yangının yayılmasını önlemek için belirli performans kriterlerine uymalıdır. ASTM E119 ve ASTM E814 standartları, bu sistemlerin yangına dayanıklılık ve duman sızdırmazlık gereksinimlerini belirler. Sigorta talepleri de yangın durdurucu sistemlerin doğru ve etkin bir şekilde uygulanmasını gerektirir, bu nedenle yangın durdurucu sargı kullanımı önemlidir.
Yangın Güvenliği 101 (Life Safety 101) normlarına göre, yangın durdurucu mastik kullanımı, Yalıtımlı boruların geçtiği alanlarda zorunludur. NFPA (National Fire Protection Association) normları, Yanıcı boru yangın durdurucu sargı sistemlerin kullanımını zorunlu kılar. Türkiye yönetmelikleri ve sigorta talepleri de yangın durdurucu sistemlerin bu standartlara uygun olmasını gerektirir.
TASARIM ESASLARI – 89/106/EEC Yapı içerisinde yaşayanlar yapıyı terk edebilmeli veya başka şekillerde kurtarılabilmeli, Tesisat tasarımları yapılırken Yangın Yönetmeliğinde verilen yangına dayanım sürelerini karşılayan detaylar seçilmeli, Kurtarma ekibinin yapı içindeki emniyeti göz önüne alınacak şekilde tasarlanmalıdır. Yangın kompartımanlarındaki duvar veya döşemeyi delip geçen tesisatlar için özel önlemler alınmalı ve yangın güvenliğini etkileyebilecek en küçük açıklıklarda bile yangın durdurucu malzemeler kullanılmalıdır. Pasif yangın durdurucu malzemeler yapı elemanlarına ısısal enerji transferini geciktiren veya geçişini yavaşlatan koruma malzemeleridir. Bir başka tarif de bir yapının pasif yangın koruması yapıdaki sıcaklık yükselmelerine karşı ve/veya yapının yangınla karşılaşmayacak tarafında maksimum müsaade edilebilir sıcaklıktan daha düşük bir sıcaklık oluşacak şekilde izole etmektir diye tanımlanabilir.
