C-AJ-2689 Şaft, Duvar veya Döşeme Geçen PVC Boru Yangın İzolasyonu Detayı
Detay No: C-AJ-2689
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: 50 mm PVC Boru Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 19/05/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PVC Boru 50 mm
Yangın Dayanımı: 120 Dakika
1) Döşeme veya Duvar
Sistem, maruz kalan ve maruz kalmayan yüzeyler arasında 50 Pa basınç farkı ile test edilmiştir. Yüksek basınç, maruz kalan taraftadır.
Minimum 114 mm (4-1/2 inç) kalınlığında Hafif veya Normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme beton. Maksimum açıklık çapı 76 mm (3 inç)’tir.
2) Geçiş Yapan Tesisat Elemanı
Maksimum 2 inç (51 mm) çapında, Schedule 40 masif gövdeli XFR kaplı PVC boru (Türkiye’de muadili: TS EN 1329’a uygun yangına dayanımlı PVC atık su borusu). Kapalı devre (proses veya besleme) veya açık devre (drenaj, atık veya havalandırma) tesisat sistemlerinde kullanılabilir. Boru, yangın durdurucu sistem içinde merkezlenmiş olmalıdır ve nominal tesisat deliği boşluğu 5/16 inç (8 mm) olmalıdır. Boru, döşeme veya duvarın her iki tarafında rijit olarak desteklenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
3A) Yangın Durdurucu Sargı
Nominal 1/4 inç (6 mm) kalınlığında intümesan malzeme, 2 inç (50 mm) genişliğinde şeritler halinde tedarik edilir. Minimum bir kat sargı, plastik borunun etrafına sıkıca sarılmalı, bant ile sabitlenmeli ve döşemenin alt yüzeyinden veya duvarın her iki yüzeyinden minimum 1/2 inç (13 mm) ve maksimum 2-1/4 inç (57 mm) geri çekilecek şekilde yerleştirilmelidir.
3B) Yangın Durdurucu Sargı
Minimum 1/4 inç (6 mm) kalınlığında mastik, tesisat deliği boşluğuna uygulanmalı ve döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile aynı hizada olacak şekilde doldurulmalıdır.
RECTORSEAL — Metacaulk 1000 veya Metacaulk 350i.

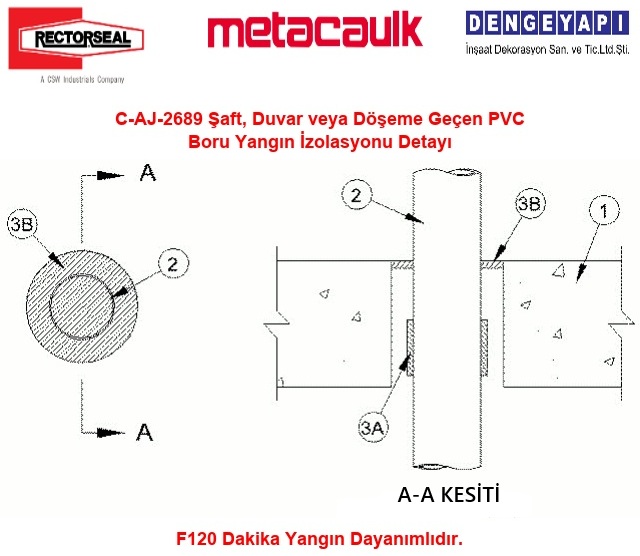

C-AJ-2689 Şaft, Duvar veya Döşeme Geçen PVC Boru Yangın İzolasyonu Detayı
PVC Boru Yangın Durdurucu Uygulamaları ve Yönetmelik Gereklilikleri
Yanıcı boruların şaft, döşeme veya yangın dayanımlı duvarları delip geçtiği noktalarda yangın durdurucu uygulamaları, yangın güvenliği açısından kritik öneme sahiptir. Türkiye’deki yönetmeliklere göre, bu tür sistemler, yangının yayılmasını önlemek için belirli performans kriterlerine uymalıdır. ASTM E119 ve ASTM E814 standartları, bu sistemlerin yangına dayanıklılık ve duman sızdırmazlık gereksinimlerini belirler. Sigorta talepleri de yangın durdurucu sistemlerin doğru ve etkin bir şekilde uygulanmasını gerektirir, bu nedenle yangın durdurucu sargı kullanımı önemlidir.
Yangın Güvenliği 101 (Life Safety 101) normlarına göre, yangın durdurucu mastik kullanımı, Yalıtımlı boruların geçtiği alanlarda zorunludur. NFPA (National Fire Protection Association) normları, Yanıcı boru yangın durdurucu sargı sistemlerin kullanımını zorunlu kılar. Türkiye yönetmelikleri ve sigorta talepleri de yangın durdurucu sistemlerin bu standartlara uygun olmasını gerektirir.
TASARIM ESASLARI – 89/106/EEC Yapı içerisinde yaşayanlar yapıyı terk edebilmeli veya başka şekillerde kurtarılabilmeli, Tesisat tasarımları yapılırken Yangın Yönetmeliğinde verilen yangına dayanım sürelerini karşılayan detaylar seçilmeli, Kurtarma ekibinin yapı içindeki emniyeti göz önüne alınacak şekilde tasarlanmalıdır. Yangın kompartımanlarındaki duvar veya döşemeyi delip geçen tesisatlar için özel önlemler alınmalı ve yangın güvenliğini etkileyebilecek en küçük açıklıklarda bile yangın durdurucu malzemeler kullanılmalıdır. Pasif yangın durdurucu malzemeler yapı elemanlarına ısısal enerji transferini geciktiren veya geçişini yavaşlatan koruma malzemeleridir. Bir başka tarif de bir yapının pasif yangın koruması yapıdaki sıcaklık yükselmelerine karşı ve/veya yapının yangınla karşılaşmayacak tarafında maksimum müsaade edilebilir sıcaklıktan daha düşük bir sıcaklık oluşacak şekilde izole etmektir diye tanımlanabilir.
