C-AJ-5296 Şaft veya Duvar geçen İzolasyonlu Boru Yangın Yalıtımı Mastik Detayı
Detay No: C-AJ-5296
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 30 mm.
Detay Nevii: İzolasyonlu Boru Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 22/09/2005
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: İzoleli Boru
Boru Malzemesi: Demir Döküm / Bakır Boru / Çelik Boru
Geçen Boru / Çapı: Bakır Boru 4 inç / Çelik Boru 10 inç / Döküm Boru 10 inç
Boru İzolasyon Malzemesi: Cam Yünü Boru İzolasyonu
Yangın Dayanımı: 120 Dakika
İzolasyonlu Boru Geçişi

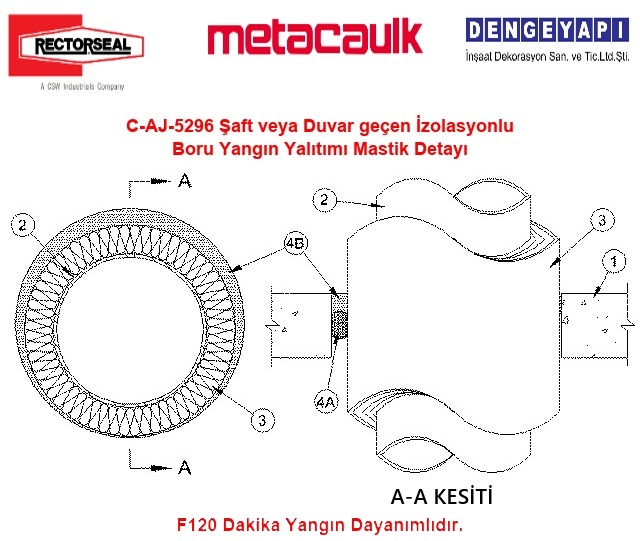

Şaft, Duvar veya Döşeme delip geçen Yalıtımlı Boru, Yangın Durdurucu Mastik Detayıdır. C-AJ-5296 nolu detayda MC350i kullanıldığında F120 dakika yangın dayanımı elde edilmiştir.
1) Döşeme veya Duvar
Minimum 4-1/2 inç (114 mm) kalınlığında Hafif veya Normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme beton. Duvar ayrıca Üreticisinin test edilmiş detaylarında tariflenen beton bloklardan da oluşturulabilir. Döşeme ayrıca minimum 6 inç (152 mm) kalınlığında Üreticisinin test edilmiş detaylarındaki Prekast Betonarme Üniteleri ile oluşturulabilir. Maksimum açıklık çapı 16 inç (406 mm)‘dir. Prekast Betonarme Üniteleri kullanıldığında, maksimum açıklık çapı 7 inç (178 mm) olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Tek bir metal boru veya tüp, yangın durdurucu sistem içerisinde eksantrik veya konsantrik olarak yerleştirilmelidir. Boru veya tüp, döşeme veya duvarın her iki tarafında rijit olarak desteklenmelidir. Aşağıdaki tür ve boyutlardaki metal borular kullanılabilir:
2A) Çelik Boru
Maksimum 10 inç (254 mm) çapında, Schedule 10 veya daha kalın çelik boru (Türkiye’de muadili: TS EN 10255’e uygun çelik tesisat borusu).
2B) Demir Döküm Boru
Maksimum 10 inç (254 mm) çapında (Türkiye’de muadili: TS EN 877’ye uygun döküm boru).
2C) Bakır Boru
Maksimum 4 inç (102 mm) çapında, Tip L veya daha kalın bakır boru (Türkiye’de muadili: TS EN 1057’ye uygun bakır boru).
2D) Bakır Tüp
Maksimum 4 inç (102 mm) çapında, Standart veya daha kalın bakır tüp (Türkiye’de muadili: TS EN 12735’e uygun bakır tesisat borusu).
3) Boru İzolasyonu
Maksimum 2 inç (50 mm) kalınlığında, yoğunluğu 3.5 pcf (55 kg/m³) olan cam elyafı yalıtım malzemesi, dış yüzeyi her hizmete uygun ceket (ASJ) ile kaplanmış şekilde kullanılmalıdır.
- Boyuna ek yerleri metal bağlantı elemanları veya fabrikada uygulanmış kendinden yapışkanlı bant ile kapatılmalıdır.
- Enine ek yerleri metal bağlantı elemanları veya ürünle birlikte gelen ekleme bandı ile sabitlenmelidir.
- İzolasyonlu boru ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 1/4 inç (6 mm) ve maksimum 1 inç (25 mm) olmalıdır.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
4A) Arka Dolgu Malzemesi
Köpük derz fitili, kalıcı kalıp oluşturacak şekilde açıklığa sıkıca yerleştirilmelidir. Arka Dolgu malzemesi, gerekli yangın durdurucu kalınlığını sağlamak amacıyla betonarme döşemenin üst yüzeyinden, duvarın her iki yüzeyinden veya Prekast Betonarme Ünitelerden oluşan döşemenin her iki yüzeyinden geri çekilecek şekilde uygulanmalıdır.
4B) Yangın Durdurucu Mastik
Minimum 1-1/4 inç (32 mm) kalınlığında dolgu malzemesi, tesisat deliği boşluğuna uygulanmalı ve döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile aynı hizada olacak şekilde doldurulmalıdır.
C-AJ-5296 Şaft veya Duvar geçen İzolasyonlu Boru Yangın Yalıtımı Mastik Detayı
İzolasyonlu Boru Yangın Durdurucu Uygulamaları ve Yönetmelik Gereklilikleri
İzolasyonlu çelik boruların şaft, döşeme veya yangın dayanımlı duvarları delip geçtiği noktalarda yangın durdurucu uygulamaları, yangın güvenliği açısından kritik öneme sahiptir. Türkiye'deki yönetmeliklere göre, bu tür sistemler, yangının yayılmasını önlemek için belirli performans kriterlerine uymalıdır. ASTM E119 ve ASTM E814 standartları, bu sistemlerin yangına dayanıklılık ve duman sızdırmazlık gereksinimlerini belirler. Sigorta talepleri de yangın durdurucu sistemlerin doğru ve etkin bir şekilde uygulanmasını gerektirir, bu nedenle yangın durdurucu mastik kullanımı önemlidir.
Yangın Güvenliği 101 (Life Safety 101) normlarına göre, yangın durdurucu mastik kullanımı, İzolasyonlu boruların geçtiği alanlarda zorunludur. NFPA (National Fire Protection Association) normları, İzolasyonlu boru yangın durdurucu mastik sistemlerin kullanımını zorunlu kılar. Türkiye yönetmelikleri ve sigorta talepleri de yangın durdurucu sistemlerin bu standartlara uygun olmasını gerektirir.
