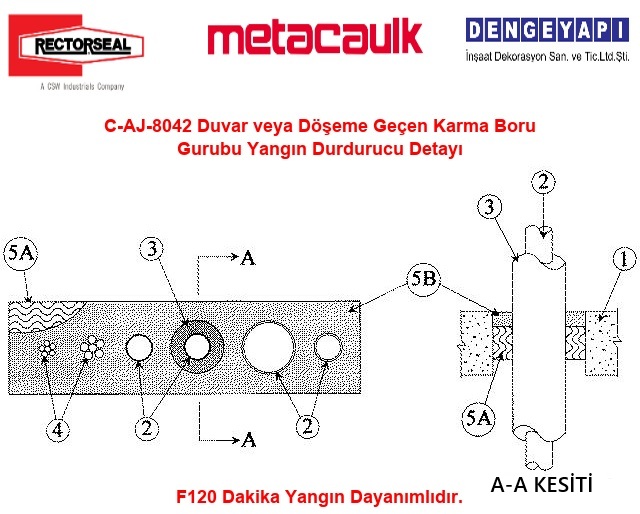

C-AJ-8042 Duvar veya Döşeme Geçen Karma Boru Gurubu Yangın Durdurucu Detayı
Detay No: C-AJ-8042
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 30 mm.
Detay Nevii: Çelik, Bakır, Döküm, PVC ve Konduit Gurup Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 05/02/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Kablo / Grup, Kombine Geçişler
Boru Malzemesi: Demir Döküm / Bakır Boru / Çelik Boru / Çelik Kondüit / Yanıcı Boru
Geçen Boru / Çapı: Bakır Boru 4 inç / Çelik Konduit 4 inç / Döküm Boru 4 inç / PCV Boru 50 mm
Boru İzolasyon Malzemesi: Esnek köpük
Yangın Dayanımı: 120 Dakika
1) Döşeme veya Duvar
Minimum 4-1/2 inç (114 mm) kalınlığında Hafif veya Normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme döşeme veya minimum 5 inç (127 mm) kalınlığında Hafif veya Normal yoğunluklu betonarme duvar. Duvar ayrıca Üreticisinin test edilmiş detaylarında tariflenen beton bloklardan da oluşturulabilir. Maksimum açıklık alanı 144 in² (929 cm²), maksimum açıklık boyutu 24 inç (610 mm) olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Açıklık içerisine dört boru, tesisat kanalı veya tüp yerleştirilmelidir. Boru, tesisat kanalı veya tüplerin birbirine olan mesafesi nominal 1 inç (25 mm) olmalıdır. Boru, tesisat kanalı veya tüp ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 1 inç (25 mm), maksimum 2 inç (50 mm) olmalıdır. Dört penetranstan yalnızca biri, 2 inç (50 mm) çapından büyük olmalıdır.
Aşağıdaki tür ve boyutlardaki borular, tesisat kanalları veya tüpler kullanılabilir:
2A) Çelik Boru
Maksimum 4 inç (100 mm) çapında, Schedule 5 veya daha kalın çelik boru (Türkiye’de muadili: TS EN 10255’e uygun çelik tesisat borusu).
2B) Dökme veya Sfero Döküm Demir Boru
Maksimum 4 inç (100 mm) çapında (Türkiye’de muadili: TS EN 877’ye uygun döküm boru).
2C) Elektriksel Metalik Boru (EMT) veya Çelik Tesisat Kanalı
Maksimum 4 inç (100 mm) çapında (Türkiye’de muadili: TS EN 61386-21’e uygun galvanizli çelik boru).
2D) Bakır Tüp
Maksimum 4 inç (100 mm) çapında, Tip L veya daha kalın bakır tüp (Türkiye’de muadili: TS EN 12735’e uygun bakır tesisat borusu).
2E) Bakır Boru
Maksimum 4 inç (100 mm) çapında, Standart veya daha kalın bakır boru (Türkiye’de muadili: TS EN 1057’ye uygun bakır boru).
2F) PVC Boru
Maksimum 2 inç (50 mm) çapında, Schedule 40 PVC boru (Türkiye’de muadili: TS EN 1452’ye uygun basınçlı PVC boru).
3) Boru Yalıtımı - Plastik İzolasyon
Maksimum 1 inç (25 mm) kalınlığında akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük izolasyon, yalnızca 2 inç (50 mm) veya daha küçük çaplı metal boru veya tüplerden birine uygulanabilir. İzolasyonlu boru veya tüp, diğer geçen tesisatlardan nominal 1 inç (25 mm) uzakta olmalıdır.
İzolasyonlu boru veya tüp ile açıklık çevresi arasındaki tesisat deliği boşluğu nominal 1 inç (25 mm) olmalıdır.
4) Kablolar
Açıklık içerisine maksimum 12 adet kablo yerleştirilebilir. Kablolar ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 1-7/16 inç (37 mm), maksimum 2-5/8 inç (67 mm) olmalıdır. Kablolar sıkı bir demet halinde veya nominal 1/8 inç (3 mm) aralıklarla yerleştirilmeli ve döşemenin veya duvarın her iki yüzeyinde rijit olarak desteklenmelidir.
Aşağıdaki kablo türleri kullanılabilir:
4A) Kablo
Maksimum 25 çiftli, 24 AWG (0.20 mm²) PVC yalıtımlı ve dış kılıflı telefon kablosu (Türkiye’de muadili: CAT 3 Telefon Kablosu).
4B) Kablo
Maksimum 62.5/125 µm fiber optik kablo, termoplastik yalıtımlı ve dış kılıflı (Türkiye’de muadili: OM1 62.5/125 fiber optik kablo).
5) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
5A) Arka Dolgu Malzemesi
Minimum 2-1/2 inç (65 mm) kalınlığında, 6 pcf (100 kg/m³) yoğunlukta taşyünü yalıtımı, kalıcı kalıp oluşturacak şekilde açıklığa sıkıca yerleştirilmelidir. Arka Dolgu malzemesi, gerekli yangın durdurucu kalınlığını sağlamak amacıyla duvarın her iki yüzeyinden geri çekilecek şekilde uygulanmalıdır.
5B) Yangın Durdurucu Malzeme
Minimum 1-1/4 inç (30 mm) kalınlığında yangın durdurucu malzemesi, tesisat deliği boşluğuna uygulanmalı ve döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile aynı hizada olacak şekilde doldurulmalıdır. Yangın Durdurucu malzemesi, kablo demeti içindeki boşluklara mümkün olduğunca nüfuz edecek şekilde uygulanmalıdır.
RECTORSEAL — Metacaulk 1000, Metacaulk 350i,
C-AJ-8042 Duvar veya Döşeme Geçen Karma Boru Gurubu Yangın Durdurucu Detayı
Yangın Durdurucu Detay: Çoklu Boru Geçişi İçin Tesisat Rezervasyonu Çözümü
Yangın durdurucu sistemler, çoklu boru geçişleri içeren tesisat rezervasyonlarında yangın ve dumanın yayılmasını önlemek için kritik bir rol oynar. Pasif yangın koruma çözümleri, yangın sırasında bina içindeki bölümler arasında güvenli bir yalıtım sağlayarak Binaların Yangından Korunması Hakkında Yönetmelik ve EN 1366-3 gibi uluslararası yangın test standartlarına uygunluk gösterir.
Yangın dayanımlı harçlar, mastikler ve taşyünü dolgu malzemeleri kullanılarak uygulanan yangın durdurucu detaylar, hem yangın dayanımı hem de duman sızdırmazlığı açısından test edilerek F120’ye kadar yangın dayanımı sağlayabilir. Tesisat borularının beton, alçıpan veya kompozit döşeme ve duvarlardan güvenli bir şekilde geçişini sağlayan bu çözümler, NFPA, ASTM E814, UL 1479 ve EN 13501-2 gibi standartlarla uyumlu olarak tasarlanır ve uygulanır.
