F-A-1070 Boru için Çelik Döşeme Yangın Durdurucu Test Raporu
Detay No: F-A-1070
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: Çelik Döşeme Metal Boru Geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Çelik Kompozit Döşeme veya Tavan
Onay Tarihi: 22/09/2005
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Metal Boru, Konduit
Boru Malzemesi: Demir Döküm / Bakır Boru / Çelik Boru / Çelik Kondüit
Geçen Boru / Çapı: Bakır Boru 4 inç / Çelik Boru 8 inç / Çelik Konduit 6 inç / Döküm Boru 8 inç
Yangın Dayanımı: 120 Dakika
Çelik Döşeme Metal Boru Geçişi
Bu detay, çelik ve betonarme döşemelerden geçen metal boru ve kanal tesisatları için yangın durdurucu çözümü sunmaktadır. Minimum 64 mm (2 1/2 inç) kalınlığında beton ve 75 mm (3 inç) derinliğinde galvanizli trapez saclı döşeme kullanılmıştır. Maksimum 279 mm (11 inç) çapında tesisat geçişlerine izin veren açıklık, çelik borular, dökme veya sünek demir borular, elektrik tesisatı boruları (EMT) ve bakır borular ile donatılmıştır.
Yangın durdurucu sistem, 65 kg/m³ yoğunlukta en az 57 mm (2 1/4 inç) kalınlığında taşyünü dolgusu ile tesisat deliği boşluğunun tamamen kapatılmasını sağlar. Ardından, 6 mm (1/4 inç) kalınlığında yangına dayanıklı mastik MC350i uygulanarak yangına karşı koruma sağlanır. Nokta temaslı bağlantılarda, 13 mm (1/2 inç) çapında mastik eklenerek yalıtımın bütünlüğü artırılır. Bu sistem, yangın ve duman geçişini önleyerek yapıların yangın güvenliğini artırır ve yangın yönetmeliklerine uygun bir çözüm sunar. Yangın Dayanımı F120 Dakikadır.

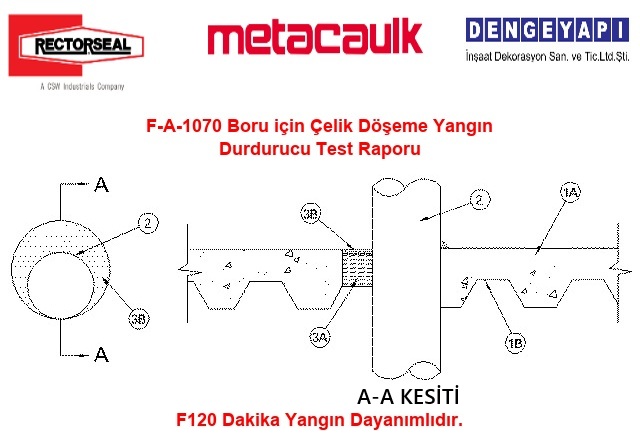

1) Çelik Kompozit Döşeme
Yangına dayanıklı, korunmasız beton ve çelik döşeme montajı, Üreticisinin test edilmiş detaylarındabelirtilen malzemeler ve yöntemlerle inşa edilmelidir ve aşağıda özetlenmiştir:
1A) Beton
En az 64 mm kalınlığında, hafif veya normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme beton.
1B) Trapez Sac
Maksimum 75 mm derinliğinde galvanize trapez saclar ile oluşturulmuş kompozit veya kompozit olmayan döşeme sistemi. Maksimum açıklık çapı 279 mm’dir.
2) Geçiş Yapan Tesisat Elemanı
Bir metal boru, elektrik borusu veya tüp, yangın durdurucu sistem içinde merkezli veya eksantrik şekilde monte edilecektir. Tesisat deliği boşluğu ile geçiş elemanı arasındaki mesafe minimum 0 mm (temas noktası) ile maksimum 48 mm arasında olmalıdır. Geçiş elemanı, döşeme montajının her iki tarafında da sabitlenmelidir. Kullanılabilecek boru, elektrik borusu veya tüpler şunlardır:
2A) Çelik Boru
Nominal 203 mm çapında (veya daha küçük), Schedule 10 (veya daha kalın) çelik boru.
2B) Dökme veya Sfero Dökme Demir Boru
Nominal 203 mm çapında (veya daha küçük).
2C) Elektrik Borusu
Nominal 150 mm çapında (veya daha küçük) çelik elektrik borusu veya nominal 100 mm çapında (veya daha küçük) çelik elektrik metal borusu (EMT).
2D) Bakır Tüp
Nominal 100 mm çapında (veya daha küçük), Type M (veya daha kalın) bakır tüp.
2E) Bakır Boru
Nominal 100 mm çapında (veya daha küçük), Standart (veya daha kalın) bakır boru.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
3A) Arka Dolgu Malzemesi
Minimum 57 mm kalınlığında, minimum 65 kg/m³ yoğunlukta taşyünü, tesisat deliği boşluğuna kalıcı kalıp oluşturacak şekilde sıkıca yerleştirilmelidir. Döşemenin üst yüzeyinden geriye çekilerek yangın durdurucu mastik uygulaması için boşluk bırakılmalıdır.
3B) Yangın Durdurucu Malzeme
Minimum 6 mm kalınlığında mastik, tesisat deliği boşluğuna uygulanarak döşeme yüzeyine sıfır hizasında kaplanmalıdır. Temas noktalarında, geçiş elemanı ile beton yüzeyi arasında minimum 13 mm çapında bir mastik pahı oluşturulmalıdır.
F-A-1070 Boru için Çelik Döşeme Yangın Durdurucu Test Raporu
Yangın Durdurucu Sistemlerin Önemi ve Test Standartları
Yangın güvenliği, binaların tasarımında ve inşasında en önemli unsurlardan biridir. D900 Serisi yangına dayanıklı döşeme detayları, çelik ve betonarme döşemelerden geçen tesisat geçişlerinde yangın durdurucu çözümler sunarak yangın yönetmeliklerine tam uyumluluk sağlar. Bu sistemler, EN 1366-3, ASTM E814 (UL 1479) ve ASTM E119 (UL 263) gibi uluslararası yangın test standartlarına uygun şekilde test edilmiştir. Test sürecinde, yangın durdurucu sistemin alev yayılımı, duman geçişi ve sıcaklık dayanımı ölçülerek belirli bir yangın dayanım süresine ulaşıp ulaşmadığı değerlendirilir. Yangın testleri sırasında sıcaklık, basınç ve yapısal bütünlük gibi kriterler izlenerek, yangının farklı katlara ve bölgelere yayılmasını önleyici etkisi doğrulanır.
Bu yangın durdurucu sistem, betonarme veya kompozit döşemelerde maksimum 279 mm çapında tesisat geçişlerine izin verir ve 65 kg/m³ yoğunlukta en az 57 mm kalınlığında taşyünü dolgusu ile yangın yalıtımı sağlar. Ayrıca, 6 mm kalınlığında yangına dayanıklı mastik MC350i uygulanarak duman ve sıcak gazların yayılması F120 Dakika Yangın Dayanımı ile engellenir. Yangın anında sistem, tesisat geçişlerinde genişleyerek boşlukları kapatan bir bariyer oluşturarak yangının ilerlemesini durdurur. Bu tip pasif yangın durdurucu önlemler, bina güvenliğini artırarak can ve mal kaybını önlemede kritik bir rol oynar ve yangın yönetmeliklerine uygun güvenli bina tasarımına katkı sağlar.
