F-A-2017 İzoleli Boru için Şaft Geçişi Yangın Durdurucu Test Raporu
Detay No: F-A-2017
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: PVC Boru Geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 19/05/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PVC Boru 100 mm
Yangın Dayanımı: 120 Dakika
PVC Boru Geçişi
Bu yangın durdurucu detay, F120 dakika yangın dayanımı sağlayarak 50 Pa basınç farkı altında test edilmiştir. 114 mm kalınlığındaki betonarme döşeme içerisinde, maksimum 152 mm çapındaki boru geçişleri için tasarlanmıştır.
Yangın durdurma sistemi, Metacaulk Wrap Strip intümesan bant ve Metacaulk 1000 veya Metacaulk 350i yangın durdurucu mastik ile tamamlanır. İntümesan bant, ısıya maruz kaldığında genleşerek boru etrafındaki boşlukları kapatır ve alevin yayılmasını önler. Yangın yönetmeliklerine uygun olarak, bina güvenliğini artıran bu detay, tesisat geçişlerinde duman ve yangının ilerlemesini engellemek için kritik bir çözümdür.

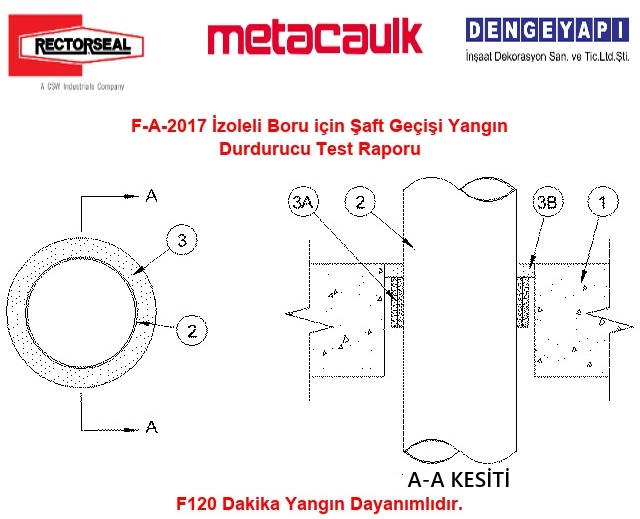

1) Döşeme veya Duvar
50 Pa basınç farkı ile test edilmiş sistem, yüksek basınçlı tarafın maruz kalan yüzeyde olduğu koşullarda uygulanmıştır.
Minimum 114 mm kalınlığında, hafif veya normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme döşeme. Maksimum 152 mm çapında bir açıklığa izin verilir.
2) Yanıcı Boru
100 mm çapında (veya daha küçük) Schedule 40 PVC boru, kapalı devre (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) tesisat sistemlerinde kullanım için uygundur. Boru, ortalama dış çapı 114 mm’yi aşmayan intümesan kaplama ile kaplanabilir. Yangın durdurma sistemine boru eksenel olarak yerleştirilmelidir. Tesisat deliği boşluğu maksimum 19 mm olacaktır. Boru, döşemenin her iki tarafında da sabitlenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
3A) Yangın Durdurucu Sargı
6 mm kalınlığında ve 501 mm genişliğinde intümesan bant. İki kat sarılarak boru etrafında sıkıca sarılır ve uçları maskeleme bandı ile sabitlenir. Bant, döşemenin üst yüzeyinden 13 mm içeriye gömülü olacak şekilde uygulanır.
RECTORSEAL — Metacaulk Wrap Strip
3B) Yangın Durdurucu Mastik
Minimum 13 mm kalınlığında yangın durdurucu mastik, tesisat deliği boşluğu içine uygulanarak döşeme yüzeyi ile aynı hizada olacak şekilde düzeltilir.
RECTORSEAL — Metacaulk 1000 veya Metacaulk 350i
F-A-2017 İzoleli Boru için Şaft Geçişi Yangın Durdurucu Test Raporu
Yangın Durdurucu Sistemlerin Önemi ve Test Standartları
Yangın yönetmeliklerine göre, yapı elemanlarının yangın güvenliği açısından belirli bir süre boyunca yangına karşı dayanım göstermesi zorunludur. F120 dakika yangın dayanımlı olarak test edilen bu detay, 50 Pa basınç farkı altında test edilmiş olup, maruz kalan ve korunmayan yüzeyler arasındaki duman ve alev geçişine karşı etkili bir bariyer oluşturmaktadır. 114 mm kalınlığında hafif veya normal yoğunlukta betonarme döşeme üzerinde, maksimum 152 mm çapında bir geçiş boşluğu için uygulanabilir. Yangın sırasında, intümesan kaplama ile kaplanabilen PVC boruların belirli sıcaklıklarda genişleyerek yangın durdurucu sistemin etkinliğini artırması sağlanır. Boru, döşeme sistemine konumlandırılarak her iki tarafta da sabitlenir ve maksimum 19 mm tesisat deliği boşluğu bırakılarak montajı tamamlanır.
Yangın durdurucu sistem, Metacaulk Wrap Strip adı verilen 6 mm kalınlığında ve 50 mm genişliğinde intümesan banttan oluşan iki kat sarmal kaplama ile sağlanır. Ayrıca, 13 mm geriye çekilmiş mastik dolgu ile döşeme yüzeyi arasında tam sızdırmazlık sağlanır. Metacaulk 1000 veya Metacaulk 350i yangın durdurucu mastik kullanılarak minimum 13 mm kalınlığında dolgu uygulaması yapılır. Bu sistem, yangın anında ısıya maruz kaldığında genleşerek tesisat boşluklarını kapatır ve alevin diğer bölgelere yayılmasını önler. Yangın güvenliği açısından kritik öneme sahip olan bu detay, bina içi tesisat geçişlerinin korunmasını sağlarken, duman ve toksik gazların yayılmasını engelleyerek yangın sırasında güvenli tahliye sürelerini artırmaktadır.
