F-A-2019 PPRC Boru için Şaft Geçişi Yangın Durdurucu Test Raporu
Detay No: F-A-2019
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: FRPP Boru Geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 20/05/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: FRPP Boru 50 mm
Yangın Dayanımı: 120 Dakika
FRPP Boru Geçişi
Bu yangın durdurucu detay, F120 dakika yangın dayanımı sağlayarak, alev geciktirici polipropilen (FRPP) boruların döşeme geçişlerinde güvenliğini artırır. 76 mm çapa kadar açıklıklarda, 50 mm çapında yanmaz özellikteki boruların geçtiği tesisat deliklerinde kullanılmak üzere tasarlanmıştır. Yangın testleri, 50 Pa basınç farkı ile uygulanarak, yangına karşı direncin gerçek kullanım koşullarında doğrulanmasını sağlamıştır.
Sistem, 6 mm kalınlığında ve 50 mm genişliğinde intümesan bant ile 13 mm derinliğe gömülü olarak uygulanmasını içerir. Ek olarak, minimum 13 mm kalınlığında yangın durdurucu mastik, MC1000 veya MC350i tesisat deliği boşluğunu doldurarak döşeme yüzeyi ile aynı hizada olacak şekilde uygulanır. Bu bileşenler, alev ve duman geçişini önleyerek yangın yönetmeliklerine uygun pasif yangın koruma sağlar.

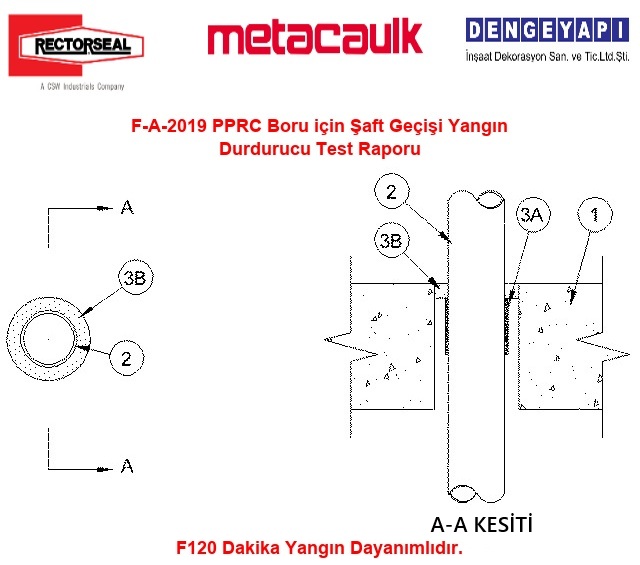

1) Döşeme veya Duvar
50 Pa basınç farkı ile test edilmiş sistem, yüksek basınçlı tarafın maruz kalan yüzeyde olduğu koşullarda uygulanmıştır.
Minimum 114 mm kalınlığında güçlendirilmiş hafif veya normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme döşeme. Maksimum açıklık çapı 76 mm’dir.
2) Yanıcı Boru
Nominal 50 mm (veya daha küçük) çaplı, Schedule 40 aleve dayanıklı polipropilen (FRPP) boru. Kapalı sistem (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılabilir. Tek bir boru, yangın durdurucu sistemin merkezine yerleştirilir. Yangın durdurucu sistem içinde minimum 8 mm’lik tesisat deliği boşluğu gereklidir. Boru, döşemenin her iki tarafında da sabitlenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
3A) Yangın Durdurucu Sargı
6 mm kalınlığında ve 50 mm genişliğinde bir kat intümesan bant, borunun etrafına sarılarak uçları birleştirilip maskeleme bandı ile sabitlenir. Bant, döşemenin üst yüzeyinden 13 mm geriye çekilerek uygulanır.
RECTORSEAL — Metacaulk Wrap Strip
3B) Yangın Durdurucu Mastik
Minimum 13 mm kalınlığında yangın durdurucu mastik, tesisat deliği boşluğuna uygulanarak döşeme yüzeyiyle aynı seviyeye getirilir.
RECTORSEAL — Metacaulk 1000 veya Metacaulk 350i
F-A-2019 PPRC Boru için Şaft Geçişi Yangın Durdurucu Test Raporu
PPRC Boru Şaft Geçişlerinde F120 Dakika Yangın Dayanımı
PPRC boru şaft geçişleri, yangın güvenliği yönetmeliklerine uygun şekilde korunmalıdır. Bu detay, EN ve ASTM standartlarına uygun olarak test edilmiş olup, 50 Pa basınç farkı altında yangına karşı F120 dakika dayanım göstermektedir. Yanmaz özellikteki polipropilen (FRPP) boruların 76 mm çapa kadar olan döşeme geçişleri için tasarlanmıştır. Yangın testleri, 114 mm kalınlığındaki beton döşeme üzerinde uygulanarak, alev ve duman geçişini önleme kapasitesi doğrulanmıştır.
Bu sistem, 6 mm kalınlığında ve 51 mm genişliğinde intümesan bant kullanılarak borunun etrafına sarılması ve ardından 13 mm derinliğe gömülmesi ile oluşturulur. Yangın durdurucu mastik, tesisat deliği boşluğunu dolduracak şekilde uygulanarak döşeme yüzeyi ile aynı hizada tamamlanır. Bu detay, yangın sırasında borunun erimesiyle açılan boşluğu kapatarak alevlerin ve dumanın diğer bölgelere yayılmasını önler. Yangın yönetmeliklerine tam uyum sağlayan bu pasif yangın koruma detayı, yangın güvenliğini artırmak ve binalarda güvenli kaçış sürelerini uzatmak açısından kritik bir rol oynar.
