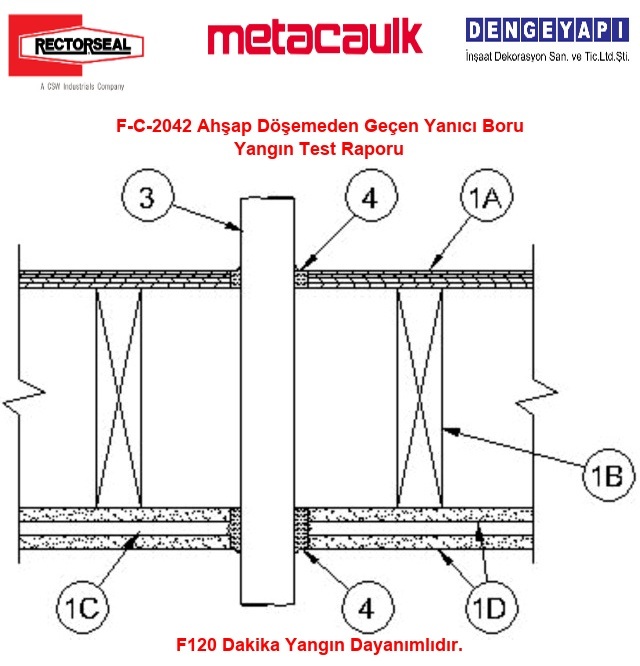

F-C-2042 Ahşap Döşemeden Geçen Yanıcı Boru Yangın Test Raporu
Detay No: F-C-2042
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: 50 mm PVC / Konduit / cPVC ve 25 mm Konduit
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 04/05/2016
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PCV Boru 50 mm / Koruge Konduit 1 inç / Rijit PVC Konduit 50 mm
Yangın Dayanımı: 120 Dakika
50 mm PVC / Konduit / cPVC ve 25 mm Konduit
Ahşap Döşeme Yangın Testi: F120 Yangın Dayanımlı Döşeme-Tavan Geçiş Detayı
Bu F120 dakika yangın dayanımlı detay, UL tarafından test edilip onaylanmış olup, ahşap döşeme-tavan montajlarında yangının yayılmasını önlemek için tasarlanmıştır. Ahşap veya çelik destekli döşeme sistemleri üzerine uygulanan sistem, PVC, CPVC ve rijit PVC elektrik boruları gibi yanıcı nitelikte tesisatların geçişlerinde yangın güvenliği sağlar. NFPA 101 Life Safety Code standartlarına uygun olarak, 16 mm (5/8 inç) kalınlığında alçıpan kaplama, çelik askı kanalları ve 406 mm (16 inç) eksen aralığına sahip ahşap kirişler ile desteklenmiştir. Maksimum tesisat deliği çapı 102 mm (4 inç) olup, döşeme ve tavan geçişlerinde yangının ilerlemesini durduracak şekilde tasarlanmıştır.
Yangın durdurucu sistem, RECTORSEAL Metacaulk 1000, Metacaulk 350i, gibi UL onaylı ürünlerden oluşmaktadır. Tesisat ile döşeme arasındaki halka boşluğu minimum 19 mm (3/4 inç), tavan yüzeyinde ise minimum 16 mm (5/8 inç) kalınlığında yangın durdurucu mastik ile doldurulmalıdır. Bu sistemin eksik uygulanması halinde, yangın sırasında duman ve alevler hızla yayılabilir, yapı stabilitesi tehlikeye girebilir ve kaçış yolları kullanılamaz hale gelebilir. Sigorta şirketleri, yangın durdurucu detaylar uygulanmazsa hasar ödemelerini reddedebilir ve yetkililer yaptırımlar ve para cezaları uygulayabilir. Bu nedenle, uluslararası ve yerel yönetmeliklere tam uyum sağlamak için yangın durdurucu sistemlerin eksiksiz uygulanması zorunludur.
1) Ahşap Döşeme
F60 yangın dayanımlı masif veya kafesli ahşap kirişli döşeme-tavan montajı, üreticinin test edilmiş detayında tariflenen malzemeler ve yöntemlerle oluşturulmalıdır. F120 yangın dayanımlı ahşap kirişli döşeme-tavan montajı, üreticinin test edilmiş detayında belirtilen şekilde inşa edilmelidir. Döşeme-tavan montajının genel yapısal özellikleri aşağıda özetlenmiştir.
1A) Döşeme Sistemi
Masif ahşap veya kontrplak alt döşeme, kaplama döşeme olarak masif ahşap, kontrplak veya Zemin Kaplama Karışımı kullanılacaktır. Tesisat deliği çapı, geçen tesisat dış çapından 25 mm ila 41 mm büyük olmalıdır. Maksimum açıklık çapı 102 mm (4 inç).
1B) Ahşap Kafes Kiriş
F60 yangın dayanımlı döşeme-tavan montajlarında minimum 250 mm (10 inç) derinliğinde (veya daha derin) masif ahşap, çelik veya çelik-ahşap kombinasyonu kirişler, kafes kirişler veya yapısal ahşap elemanlar kullanılmalıdır. F120 yangın dayanımlı döşeme-tavan montajlarında, 50 mm x 250 mm (2 inç x 10 inç) ahşap kirişler, 400 mm (16 inç) eksenler arası mesafede yerleştirilmelidir. 50 mm x 75 mm (1 inç x 3 inç) ahşap takviye elemanları ile uçları yangına karşı kapatılmalıdır.
1C) Askı Kanalları
F120 yangın dayanımlı montajlarda, elastik galvanizli çelik askı kanalları, ilk ve ikinci kat alçı levha arasına, ahşap kirişlere dik olarak monte edilmelidir. Maksimum 600 mm (24 inç) eksenler arası mesafede yerleştirilmelidir. F60 yangın dayanımlı montajlarda, alçı levha ile ahşap kirişler arasına monte edilmelidir.
1D) Alçıpan Plaka
1.2 m (4 ft) genişliğinde, 16 mm (5/8 inç) kalınlığında olmalıdır. İlk kat alçı levha ahşap kirişlere çakılmalı; ikinci kat alçı levha (2 saat yangın dayanımlı montajlarda) askı kanallarına vidalanarak sabitlenmelidir. Tavan açıklık çapı, geçen tesisat dış çapından 25 mm ila 41 mm büyük olmalıdır. Maksimum açıklık çapı 102 mm (4 inç).
2) Alçıpan Şaft Duvarı
(Gösterilmemiştir, Opsiyonel) Geçen tesisatlar (Madde 3), F60 veya F120 yangın dayanımlı tekli, çiftli veya şaşırtmalı ahşap dikmeli/alçıpan servis duvarı içinden geçirilebilir. Servis duvarı, Üreticisinin test edilmiş detayıda belirtilen ve aşağıdaki yapı elemanlarını içermelidir.
2A) Dikmeler
50 mm x 150 mm (2 inç x 6 inç) ahşap dikmeler veya çift 50 mm x 100 mm (2 inç x 4 inç) ahşap dikmeler.
2B) Taban Profili
50 mm x 150 mm (2 inç x 6 inç) ahşap taban profili veya yan yana 50 mm x 100 mm (2 inç x 4 inç) ahşap taban profili, sıkı şekilde bitişik olmalıdır. Tesisat deliği çapı, geçen tesisat dış çapından 25 mm ila 40 mm büyük olmalıdır. Maksimum açıklık çapı 100 mm (4 inç).
2C) Tavan Profili
Çift üst profil, iki adet 50 mm x 150 mm (2 inç x 6 inç) ahşap üst profilden veya sıkı şekilde bitişik iki set 50 mm x 100 mm (2 inç x 4 inç) ahşap üst profilden oluşmalıdır. Tesisat deliği çapı, geçen tesisat dış çapından 25 mm ila 41 mm büyük olmalıdır. Maksimum açıklık çapı 102 mm (4 inç).
2D) Alçıpan
Kalınlık, tür, katman sayısı ve bağlantı elemanları, üreticisinin test edilmiş detayına uygun olmalıdır.
3) Geçen Tesisatlar
Bir adet yanıcı nitelikte boru veya elektrik borusu, yangın durdurucu sistem içinde eksenel veya eksenden kaydırılmış şekilde monte edilmelidir. Boru veya elektrik borusu, döşeme-tavanın her iki tarafında rijit şekilde desteklenmelidir. Aşağıdaki tür ve boyutlardaki yanıcı nitelikte borular veya elektrik boruları kullanılabilir:
3A) Polivinil Klorür (PVC) Boru
Maksimum 50 mm (2 inç) çapında, Schedule 40 katı veya hücresel çekirdekli PVC boru, kapalı (proses veya besleme) veya açık (drenaj, atık veya havalandırma) sistemlerde kullanılabilir. TS EN 1366-3 ve TS EN 13501-2 standartlarına uygun olmalıdır.
3B) Rijit Yanıcı Nitelikte Elektrik Borusu (RNC)
Maksimum 50 mm (2 inç) çapında, Schedule 40 PVC elektrik borusu, TS EN 61386-21 standardına uygun olarak monte edilmelidir.
3C) CPVC Boru
Maksimum 50 mm (2 inç) çapında SDR 13.5 CPVC boru, kapalı (proses veya besleme) sistemlerde kullanılabilir. TS EN 1366-3 ve TS EN 13501-2 standartlarına uygun olmalıdır.
3D) Elektriksel Plastik Boru (ENT)
Maksimum 25 mm (1 inç) çapında, PVC malzemeden üretilmiş koruge duvarlı plastik elektrik borusu olup TS EN 61386-22 standardına uygun olarak monte edilmelidir.
4) Yangın Durdurucu Malzeme
F120 yangın dayanımlı montajlarda, tesisat deliği boşluğunun içine, döşeme üst yüzeyine veya servis duvarı taban profiline sıfır olacak şekilde minimum 19 mm (3/4 inç) kalınlığında mastik uygulanmalıdır. Aşağıdaki tabloda belirtilen değerlere göre, tesisat deliği boşluğunun içine, alçıpan tavan alt yüzeyi veya servis duvarı üst profiline sıfır olacak şekilde minimum 32 mm veya 16 mm (1 1/4 inç veya 5/8 inç) kalınlığında mastik uygulanmalıdır. Ek olarak, geçen tesisatın her iki tarafında minimum 6 mm (1/4 inç) pah (taç) oluşturacak şekilde dolgu malzemesi uygulanmalıdır.
F60 yangın dayanımlı montajlarda, tesisat deliği boşluğunun içine, döşeme üst yüzeyine sıfır olacak şekilde minimum 19 mm (3/4 inç) kalınlığında mastik uygulanmalıdır. Alçıpan tavan alt yüzeyine sıfır olacak şekilde minimum 16 mm (5/8 inç) kalınlığında mastik uygulanmalıdır. Ek olarak, geçen tesisatın her iki tarafında minimum 6 mm (1/4 inç) pah (taç) oluşturacak şekilde dolgu malzemesi uygulanmalıdır.
| Yangın Dayanımı | Mastik Türü | Min, Maks Halka Boşluğu (mm) | Tavan İçindeki Min Mastik Kalınlığı (mm) | ||
|---|---|---|---|---|---|
| F120 | Metacaulk 1000, Metacaulk 350i | 13 – 38 | 32 | ||
| F60 | Metacaulk 1000, Metacaulk 350i, | 13 – 38 | 16 | ||
| F120 | Metacaulk 150+ | 13 – 16 | 16 | ||
| F60 | Metacaulk 150+ | 13 – 16 | 16 |
Kabul Edilen Ürünler:
RECTORSEAL — Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i,
F-C-2042 Ahşap Döşemeden Geçen Yanıcı Boru Yangın Test Raporu
F120 Dakika Yangın Dayanımlı Döşeme-Tavan Geçiş Detayı ve Önemi
F120 Dakika Yangın Dayanımlı döşeme-tavan montajı, yangın sırasında duman ve alevlerin katlar arasında yayılmasını önlemek için kritik bir yapı elemanıdır. ASTM ve UL normlarına göre test edilmiş ve onaylanmış olan bu detay, yangın anında yapısal bütünlüğü ve bina güvenliğini sağlamak için özel olarak tasarlanmıştır. Yangın Yönetmelikleri, insanların tahliye süresini uzatmak ve yapının dayanıklılığını artırmak amacıyla belirli yangın dayanımı gereklilikleri getirmektedir. Bu sistem, geçen tesisatların (boru, kablo, kablo tavası vb.) yangın sırasında açılan boşluklardan duman ve alev geçişini engellemesini sağlar. UL tarafından test edilmiş ve onaylanmış bu sistem, yangın anında yüksek ısıya maruz kaldığında genişleyen ve boşlukları kapatarak yangının yayılmasını önleyen intümesan yangın durdurucu malzemeler içerir.
Bu detayın uygulanmaması durumunda hukuki ve teknik sonuçları ağır olabilir. Binaların yangın güvenliği ile ilgili yasal düzenlemelere uyulmaması halinde, sorumlular imar ve yangın yönetmeliklerine aykırılıktan dolayı cezai yaptırımlarla karşı karşıya kalabilirler. Ayrıca, bir yangın sırasında yanlış veya eksik uygulama nedeniyle meydana gelebilecek can ve mal kayıplarında müteahhit, yapı sahibi veya uygulamacı firma ağır hukuki sorumluluk altında kalabilir. Eğer yangın sırasında yangın durdurucu detaylar eksik veya yanlış uygulanmışsa, duman ve alevlerin hızla yayılması kaçış yollarını ve yangın merdivenlerini kullanılamaz hale getirebilir, can kayıplarına ve maddi hasarın artmasına neden olabilir. Yangının yayılma süresinin kısalması, acil müdahale ekiplerinin yangını kontrol altına almasını zorlaştırarak yapının tamamen kullanılamaz hale gelmesine sebep olabilir.
Sonuç olarak, F120 Dakika Yangın Dayanımlı UL testli döşeme-tavan yangın durdurucu detayı, binanın yangına karşı korunmasında hayati bir rol oynar ve ASTM ile UL normlarına tam uyum sağlayarak can güvenliğini garanti altına alır. Tesisat geçişlerinin yangına dayanım süresini binanın genel yangın dayanım süresiyle uyumlu hale getirmek, yangının yayılmasını önlemek ve yangın sırasında güvenli tahliyeyi sağlamak için yangın yönetmeliklerine ve uluslararası standartlara uygun detayların eksiksiz şekilde uygulanması zorunludur.
