F-C-2083 Ahşap Döşemeden Geçen Yanıcı Boru Yangın Test Raporu
Detay No: F-C-2083
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: 100 mm PVC / Konduit / cPVC / Konduit
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 04/05/2016
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 100 mm / CPVC Boru 100 mm / PVC Boru 100 mm / Rijit PVC Konduit 100 mm
Yangın Dayanımı: 120 Dakika
100 mm PVC / Konduit / cPVC / Konduit

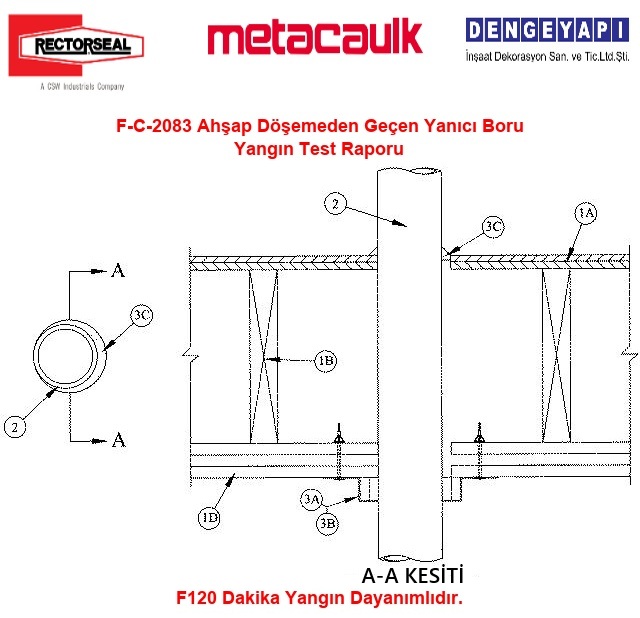

F120 Dakika Yangın Dayanımlı Ahşap Döşeme Geçiş Detayı
Bu detay, F120 Dakika Yangın Dayanımlı ahşap döşeme-tavan montajlarında geçen tesisatların yangına karşı korunmasını sağlamak amacıyla tasarlanmıştır. UL tarafından test edilmiş ve onaylanmış bu sistem, yangın anında alev, duman ve sıcak gaz geçişini önleyerek yangının katlar arasında yayılmasını engeller. Ahşap döşeme montajı, kafes veya masif ahşap kirişler, kontrplak veya ahşap döşeme kaplaması ve alçıpan kaplama gibi bileşenlerden oluşur. Sistem, rijit desteklenmiş tesisat geçişlerini kapsar ve PVC, CPVC veya rijit PVC elektrik borularını yangın sırasında koruyacak şekilde tasarlanmıştır.
Yangın durdurucu sistemde RECTORSEAL Metacaulk Yangın Durdurucu Sargı Bandaj, Metacaulk 1000, Metacaulk 350i gibi UL sertifikalı mastik ve sızdırmazlık malzemeleri kullanılarak, tesisat geçişlerindeki boşluklar doldurulmakta ve yangın sırasında malzemelerin genleşmesiyle açıklıklar tamamen kapatılmaktadır. Bu detay, yangın yönetmeliklerine uygun olarak, yangın güvenliğini artırmak ve bina içinde yangının yayılımını önlemek amacıyla uygulanmalıdır.
1) Ahşap Döşeme
F120 Dakika Yangın Dayanımlı masif veya kafesli ahşap kirişli döşeme-tavan montajı, Üreticisinin test edilmiş detayında tariflenen malzemeler ve yöntemlerle oluşturulmalıdır.
1A) Döşeme Sistemi
Masif ahşap veya kontrplak alt döşeme, yüzey kaplaması olarak masif ahşap, kontrplak veya Zemin Kaplama Karışımı kullanılacaktır. Maksimum döşeme açıklık çapı 127 mm (5 inç) olarak belirlenmiştir.
1B) Ahşap Kafes Kiriş
F60 Dakika Yangın Dayanımlı döşeme-tavan montajlarında 250 mm (10 inç) derinliğinde veya daha büyük masif ahşap, çelik veya çelik-ahşap kombinasyonu kirişler, kafes kirişler veya yapısal ahşap elemanlar kullanılmalıdır. F120 Dakika Yangın Dayanımlı döşeme-tavan montajlarında, 50 mm x 250 mm (2 inç x 10 inç) ahşap kirişler, 400 mm (16 inç) eksenler arası mesafede yerleştirilmelidir. 50 mm x 75 mm (1 inç x 3 inç) ahşap takviye elemanları ile uçları yangına karşı kapatılmalıdır.
1C) Askı Kanalları
F120 Dakika Yangın Dayanımlı montajlarda, elastik galvanizli çelik askı kanalları, ilk ve ikinci kat alçı levha arasına, ahşap kirişlere dik olarak monte edilmelidir. Maksimum 600 mm (24 inç) eksenler arası mesafede yerleştirilmelidir. F60 Dakika Yangın Dayanımlı montajlarda, alçı levha ile ahşap kirişler arasına monte edilmelidir.
1D) Alçıpan Plaka
1.2 m (4 ft) genişliğinde, 16 mm (5/8 inç) kalınlığında olmalıdır. Maksimum tavan açıklık çapı 127 mm (5 inç) olarak belirlenmiştir. İlk kat alçı levha ahşap kirişlere çakılarak sabitlenmeli, F120 Dakika Yangın Dayanımlı montajlarda ikinci kat alçı levha askı kanallarına vidalanarak monte edilmelidir.
1-1) Alçıpan Duvar
(Opsiyonel, Gösterilmemiştir) Geçen tesisatlar (Madde 3), F60 veya F120 Dakika Yangın Dayanımlı tekli, çiftli veya şaşırtmalı ahşap dikmeli/alçıpan servis duvarı içinden geçirilebilir. Servis duvarı, Üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlerle oluşturulmalı ve aşağıdaki yapı elemanlarını içermelidir.
1-1A) Dikmeler
50 mm x 150 mm (2 inç x 6 inç) ahşap dikmeler veya çift 50 mm x 100 mm (2 inç x 4 inç) ahşap dikmeler.
1-1B) Taban Profili
50 mm x 150 mm (2 inç x 6 inç) ahşap taban profili veya yan yana 50 mm x 100 mm (2 inç x 4 inç) ahşap taban profili, sıkı şekilde bitişik olmalıdır.
1-1C) Tavan Profili
Çift üst profil, iki adet 50 mm x 150 mm (2 inç x 6 inç) ahşap üst profilden veya sıkı şekilde bitişik iki set 50 mm x 100 mm (2 inç x 4 inç) ahşap üst profilden oluşmalıdır. Maksimum açıklık çapı 127 mm (5 inç).
1-1D) Alçıpan
Kalınlık, tür, katman sayısı ve bağlantı elemanları, üreticisinin test edilmiş detayına uygun olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Bir adet plastik boru veya elektrik kanalı, yangın durdurucu sistem içinde eksenel veya eksenden kaydırılmış şekilde monte edilmelidir. Boru veya elektrik kanalının dış yüzeyi ile tesisat deliği çevresi arasındaki boşluk minimum 0 mm (nokta teması) ile maksimum 13 mm (1/2 inç) arasında olmalıdır. Boru veya elektrik kanalı, döşeme-tavan montajının her iki tarafında rijit şekilde desteklenmelidir.
2A) Polivinil Klorür (PVC) Boru
Maksimum 100 mm (4 inç) çapında, TS EN 1452-2 standardına uygun, Schedule 40 sert veya hücresel yapılı PVC borular, kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık su veya havalandırma) tesisat sistemlerinde kullanılabilir.
2B) Rijit Plastik Elektrik Kanalı (RNC)
Maksimum 102 mm (4 inç) çapında, TS EN 61386-21 standardına uygun, Schedule 40 rijit PVC elektrik kanalları, TS HD 60364-5-52 ve NFPA 70 yönetmeliklerine göre kurulmalıdır.
2C) Klorlanmış Polivinil Klorür (CPVC) Boru
Maksimum 102 mm (4 inç) çapında, TS EN 15877-2 standardına uygun, SDR 13.5 CPVC borular, kapalı (proses veya besleme) tesisat sistemlerinde kullanılabilir.
2D) Akrilonitril Bütadien Stiren (ABS) Boru
Maksimum 102 mm (4 inç) çapında, TS EN 1455-1 standardına uygun, Schedule 40 sert veya hücresel yapılı ABS borular, kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık su veya havalandırma) tesisat sistemlerinde kullanılabilir.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem Aşağıdaki Bileşenlerden Oluşmaktadır.
3A) Yangın Durdurucu Sargı & Bandaj (Wrap Strip)
1/4 inç (6 mm) kalınlığında, her iki yüzeyi plastik film kaplı intümesan malzemeden oluşan RECTORSEAL Metacaulk Wrap Strip tesisatın etrafına iki kat sarılmalı ve uçları maskeleme bandı ile sabitlenmelidir.
3B) Çelik Kelepçe
0.46 mm (28 MSG) galvanizli çelik sacdan üretilmiş, RECTORSEAL kelepçeleri kullanılacaktır. 1 inç (25 mm) derinliğinde, en az dört adet 25 mm x 50 mm (1 inç x 2 inç) ankraj sekmesine sahip olmalıdır.
Kelepçe, tesisata paslanmaz çelik hortum kelepçesi ile sabitlenmeli ve tavanın alt yüzeyine çelik dübeller ile monte edilmelidir.
3C) Yangın Durdurucu Mastik
RECTORSEAL Metacaulk 1000, Metacaulk 350i gibi UL sertifikalı yangın durdurucu mastikler kullanılmalıdır.
Minimum 6 mm (1/4 inç) kalınlıkta mastik, açıklığın üst yüzeyine uygulanmalıdır. Tesisat ile döşeme veya taban profili arasındaki temas noktalarında en az 9 mm (3/8 inç) kalınlığında mastik uygulanmalıdır.
Bu sistem, UL tarafından test edilmiş ve onaylanmıştır, F120 Dakika Yangın Dayanımlı koruma sağlayarak alev, duman ve sıcak gazların yayılmasını önler.
4) Yangın Durdurucu Malzeme
F120 yangın dayanımlı montajlarda, tesisat deliği boşluğunun içine, döşeme üst yüzeyine veya servis duvarı taban profiline sıfır olacak şekilde minimum 19 mm (3/4 inç) kalınlığında mastik uygulanmalıdır. Aşağıdaki tabloda belirtilen değerlere göre, tesisat deliği boşluğunun içine, alçıpan tavan alt yüzeyi veya servis duvarı üst profiline sıfır olacak şekilde minimum 32 mm veya 16 mm (1 1/4 inç veya 5/8 inç) kalınlığında mastik uygulanmalıdır. Ek olarak, geçen tesisatın her iki tarafında minimum 6 mm (1/4 inç) pah (taç) oluşturacak şekilde dolgu malzemesi uygulanmalıdır.
F60 yangın dayanımlı montajlarda, tesisat deliği boşluğunun içine, döşeme üst yüzeyine sıfır olacak şekilde minimum 19 mm (3/4 inç) kalınlığında mastik uygulanmalıdır. Alçıpan tavan alt yüzeyine sıfır olacak şekilde minimum 16 mm (5/8 inç) kalınlığında mastik uygulanmalıdır. Ek olarak, geçen tesisatın her iki tarafında minimum 6 mm (1/4 inç) pah (taç) oluşturacak şekilde dolgu malzemesi uygulanmalıdır.
| Yangın Dayanımı | Mastik Türü | Min, Maks Halka Boşluğu (mm) | Tavan İçindeki Min Mastik Kalınlığı (mm) | ||
|---|---|---|---|---|---|
| F120 | Metacaulk 1000, Metacaulk 350i | 13 – 38 | 32 | ||
| F60 | Metacaulk 1000, Metacaulk 350i, | 13 – 38 | 16 | ||
| F120 | Metacaulk 150+ | 13 – 16 | 16 | ||
| F60 | Metacaulk 150+ | 13 – 16 | 16 |
Kabul Edilen Ürünler:
RECTORSEAL — Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i,
F-C-2083 Ahşap Döşemeden Geçen Yanıcı Boru Yangın Test Raporu
F120 Dakika Yangın Dayanımlı Ahşap Döşeme Geçiş Detayı ve Önemi
Bu yangın durdurucu detay, F120 Dakika Yangın Dayanımlı ahşap döşeme-tavan montajlarında geçen tesisatların yangına karşı korunmasını sağlamak amacıyla tasarlanmıştır. UL tarafından ASTM ve UL normlarına göre test edilmiş ve onaylanmış bu sistem, yangın anında alev, duman ve sıcak gaz geçişini önleyerek yangının katlar arasında yayılmasını engeller. Yangın yönetmeliklerine uygun olarak geliştirilen bu sistem, yangın sırasında bina kullanıcılarının tahliye edilmesi için gerekli zamanı sağlarken, yangının kontrol altına alınmasına da katkıda bulunur.
Ahşap döşeme montajı, truss veya masif ahşap kirişler, kontrplak veya ahşap döşeme kaplaması ve alçıpan kaplama gibi bileşenlerden oluşmaktadır. Sistemde PVC, CPVC veya rijit PVC elektrik boruları gibi geçiş yapan tesisatların, RECTORSEAL Metacaulk 1000, Metacaulk 350i gibi UL sertifikalı yangın durdurucu mastik ve sızdırmazlık malzemeleri ile korunması sağlanmaktadır. Yangın anında genleşen bu malzemeler tesisat geçişlerini kapatarak, yangının yayılmasını önler.
Bu detayın uygulanmaması durumunda, yangın kısa sürede katlar arasında yayılabilir, bina içindeki kaçış yolları dumanla dolabilir ve yapı ciddi yapısal hasarlara uğrayabilir. Ayrıca, ilgili yangın yönetmeliklerine uyulmaması, bina sahipleri ve mühendislik firmaları için hukuki sorumluluk doğurabilir, yangın sonrası can ve mal kaybına neden olması durumunda ciddi yasal yaptırımlarla karşı karşıya kalınabilir. Bu nedenle, F120 Dakika Yangın Dayanımlı bu sistemin projelendirme ve uygulama aşamalarında eksiksiz bir şekilde uygulanması gerekmektedir.
