F-C-2221 Ahşap Döşeme Polietilen Boru Yangın Durdurucu Test Raporu
Detay No: F-C-2221
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 19 mm.
Detay Nevii: 3/4" Polietilen Boru
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 28/12/2023
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PEX Polietilen Boru 3/4 inç. / Alüminyum PEX Polietilen Boru 3/4 inç.
Yangın Dayanımı: 120 Dakika
3/4" Polietilen Boru

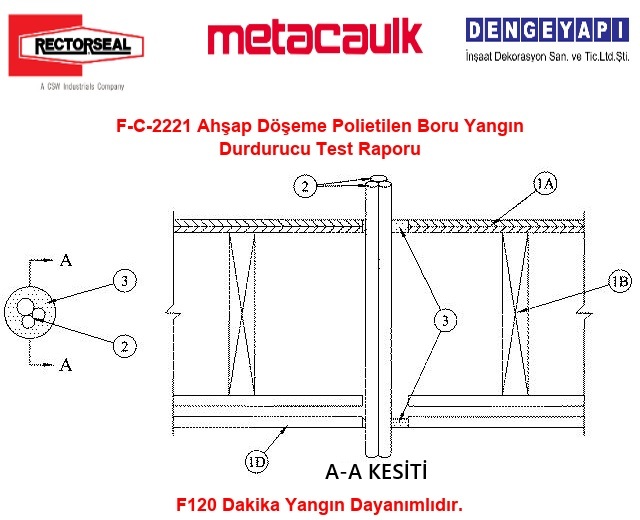

Ahşap Döşeme Yangın Testi – F120 Dakika Yangın Dayanımı (UL Detay No: F-C-2221)
UL tarafından test edilip onaylanan F-C-2221 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen PEX ve Alüminyum PEX (AL PEX) tesisat borularının oluşturduğu açıklıkları yangın ve dumana karşı güvenli hale getirir. Detayda, RectorSeal Metacaulk 1000, Metacaulk 150+, Metacaulk 350i, yangın durdurucu mastikleri kullanılmaktadır.
Uluslararası standartlara (UL 1479, ASTM E814) ve yerel yangın yönetmeliklerine uygun olarak test edilen bu sistem, yapıdaki tesisat geçişlerinin oluşturduğu açıklıklarda uygulanarak F120 dakika yangın dayanımı sağlar. Uygulama, yangın anında can güvenliğini koruyarak tahliye süresini uzatır ve yapının genel yangın güvenliğini artırır.
1) Ahşap Döşeme
F60 veya F120 Dakika Yangın Dayanımlı masif veya kafes kirişli ahşap döşeme-tavan montajı, üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlerle oluşturulmalıdır. Genel uygulama özellikleri aşağıda özetlenmiştir:
1A) Döşeme Sistemi
Alt döşeme ahşap veya kontrplak olup üst katman olarak ahşap, kontrplak veya döşeme kaplama karışımı kullanılmalıdır. Döşemedeki maksimum tesisat geçiş deliği çapı 76 mm’dir.
1B) Ahşap Kirişler
F60 dakikalık montajlarda, nominal minimum 254 mm derinliğinde ahşap, çelik veya karma kafes kirişler, yapısal ahşap elemanlar kullanılmalıdır. F120 dakikalık montajlarda ise nominal 50 x 250 mm ahşap kirişler, 400 mm aks aralığıyla yerleştirilmeli ve nominal 25 x 75 mm ahşap bağlantı elemanlarıyla desteklenip uçları yangın durdurucu ile kapatılmalıdır.
1C) Askı Kanalları
(Gösterilmemiştir) — Galvanizli çelik elastik asma kanallar, ahşap kirişlere dik olarak alçıpan katmanları arasında maksimum 600 mm aks aralığıyla monte edilmelidir.
1D) Alçıpan Plaka
Nominal 1,2 m genişliğinde, 16 mm kalınlığındaki alçıpan, üreticisinin test edilmiş detayında belirtildiği gibi monte edilmelidir. İkinci kat alçıpan, sadece F120 dakikalık montajlarda kullanılmalı ve asma kanallara sabitlenmelidir. Tavanda oluşturulacak maksimum tesisat deliği çapı 76 mm’dir.
1-1) Saplanan Duvar
Geçiş yapan tesisatlar (Madde 2), döşeme-tavan sisteminin yangın dayanımı ile eşit (F60 veya F120) tek veya çift katmanlı ahşap şaft duvar içinden geçebilir. Şaft duvarı üreticisinin test edilmiş duvar detayına göre yapılmalıdır:
1-1A) Dikmeler
Nominal 50 x 150 mm ahşap veya çift 50 x 100 mm ahşap dikmeler.
1-1B) Taban Profili
Nominal 50 x 150 mm veya paralel 50x 100 mm ahşap profiller, birbirine sıkıca bitiştirilmiş olmalıdır. Maksimum açıklık çapı 76 mm.
1-1C) Üst Profil
Çift kat 50 x 150 mm veya paralel çift 50 x 100 mm ahşap profiller kullanılmalıdır. Maksimum açıklık çapı 76 mm.
1-1D) Alçıpan
Kalınlık, tip, katman sayısı ve bağlantı şekilleri üreticisinin test edilmiş detayında tarif edildiği şekilde olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Geçen Borular aşağıdaki gibidir.
2A) PEX Boru
Maksimum üç adet SDR 9 (veya daha kalın) çapraz bağlı polietilen (PEX) boru kullanılabilir. Üç borudan sadece biri nominal 25 mm çapında olabilir, diğerleri maksimum 19 mm çapında olmalıdır. Borular arası minimum temas noktası sıfır, maksimum boşluk 6 mm’dir. Tesisat deliği boşluğu boru çevresinde minimum 4,8 mm, maksimum 25 mm olmalıdır.
2B) Alüminyum PEX Boru (AL PEX)
Maksimum üç adet nominal 19 mm çapında SDR 9 (veya daha kalın) alüminyum çapraz bağlı polietilen boru kullanılabilir. Borular arası minimum temas noktası sıfır, maksimum boşluk 6 mm’dir. Boru ile tesisat deliği boşluğu minimum 3,2 mm, maksimum 25 mm olmalıdır.
3) Yangın Durdurucu Mastik
Döşeme veya taban profil üstünde minimum 19 mm kalınlığında, tavanın veya üst profilin alt yüzeyinde minimum 13 mm kalınlığında uygulanmalıdır. İlave mastik uygulaması borular arasında mümkün olduğunca yapılmalıdır.
Kullanılan Yangın Durdurucu Ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 150+, Metacaulk 350i
