F-C-2298 Ahşap Döşeme ABS PVC Boru Yangın Durdurucu Test Raporu
Detay No: F-C-2298
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: PVC/cPVC/ABS Boru 50 mm PEX Boru 25 mm
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 20/05/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 50 mm / CPVC Boru 50 mm / PCV Boru 50 mm / PEX Polietilen Boru 1 inç / Sert Elektriksel Yanıcı Konduit 2 inç
Yangın Dayanımı: 60 Dakika
PVC/cPVC/ABS Boru 50 mm PEX Boru 25 mm

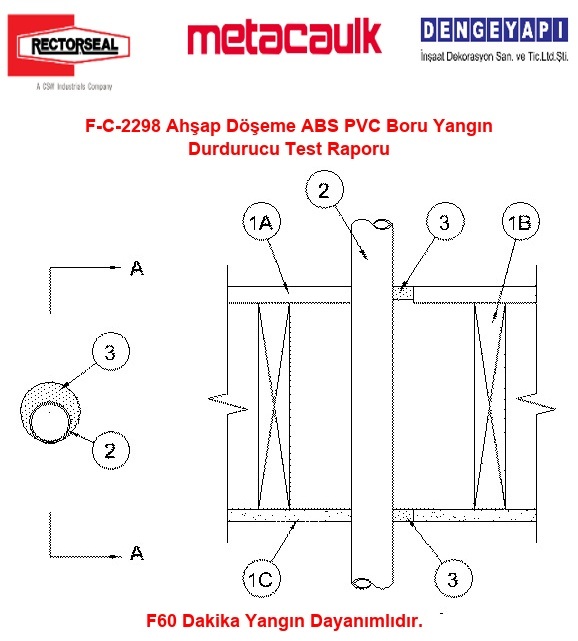

Ahşap Döşeme Yangın Testi – F60 Dakika Yangın Dayanımı (UL Detay No: F-C-2298)
UL tarafından test edilip onaylanan F-C-2298 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen PVC, CPVC, ABS ve PEX borular ile PVC elektriksel iletken borularının oluşturduğu açıklıkları yangın ve dumana karşı güvenli hale getirir. Detayda, RectorSeal Metacaulk 1000, Metacaulk 350i veya MC150+ yangın durdurucu mastikleri kullanılmaktadır.
Uluslararası standartlara (ANSI/UL1479, ASTM E814) ve yerel yangın yönetmeliklerine uygun olarak test edilen bu sistem, yapıdaki tesisat geçişlerinin oluşturduğu açıklıklarda uygulanarak F60 dakika yangın dayanımı sağlar. Bu uygulama, yangın anında can güvenliğini koruyarak tahliye süresini uzatır ve yapının genel yangın güvenliğini artırır.
1) Ahşap Döşeme
F60 Dakika Yangın Dayanımlı masif veya kafes kirişli ahşap döşeme-tavan montajı, üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlerle oluşturulmalıdır. Genel uygulama özellikleri aşağıda özetlenmiştir:
1A) Döşeme Sistemi
Alt döşeme ahşap veya kontrplak olup üst katman ahşap, kontrplak veya döşeme kaplama karışımı olmalıdır. Döşemedeki maksimum tesisat geçiş deliği çapı 76 mm’dir.
1B) Ahşap Kirişler
Nominal minimum 250 mm derinliğinde ahşap, çelik veya karma kafes kirişler veya yapısal ahşap elemanlar kullanılmalıdır. Ara bağlantılar gerekli şekilde sağlanmalı, kiriş uçları yangın durdurucu malzemeyle kapatılmalıdır.
1C) Alçıpan Plaka
Üreticisinin test edilmiş detayına göre nominal 1,2 m genişliğinde ve 16 mm kalınlığında alçıpan kullanılmalıdır. Tavanda oluşturulacak maksimum tesisat deliği çapı 127 mm’dir.
1-1) Saplanan Duvar
(Opsiyonel) — Geçen tesisatlar (Madde 2), döşeme-tavan sisteminin yangın dayanımıyla (F60 Dakika) uyumlu tek veya çift katmanlı ahşap dikme/alçıpan şaft duvarından geçirilebilir:
1-1A) Dikmeler
Nominal 50 x 100 mm veya daha büyük ahşap dikmeler.
1-1B) Taban Profili
Nominal 50 x 100 mm veya daha büyük ahşap profiller, sıkıca yerleştirilmiş. Maksimum tesisat deliği çapı 76 mm.
1-1C) Üst Profil
Çift kat 50 x 100 mm veya daha büyük ahşap profiller. Maksimum tesisat deliği çapı 76 mm.
1-1D) Alçıpan
Kalınlık, tip, katman sayısı ve bağlantı şekilleri üreticisinin test edilmiş detayında tarif edildiği şekilde olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Tesisat deliği çapı, boru dış çapından maksimum 25 mm daha büyük olabilir, tesisat deliği boşluğu minimum 0 mm (noktada temas) ile maksimum 16 mm arasında olmalıdır. Aşağıdaki tesisatlar kullanılabilir:
2A) PVC Boru
TS EN 1452-1 standardına uygun nominal 50 mm çapında veya daha küçük PVC-U boru.
2B) İnce Duvarlı PVC Boru
Minimum 2,4 mm duvar kalınlığı olan nominal 50 mm çapında veya daha küçük PVC boru.
2C) CPVC Boru
TS EN ISO 15877-1 standardına uygun nominal 50 mm çapında veya daha küçük CPVC boru.
2D) Sert Elektriksel Yanıcı Konduit
TS EN 61386-1 standardına uygun nominal 50 mm çapında veya daha küçük PVC elektrik konduiti.
2E) ABS Boru
TS EN 1519-1 standardına uygun nominal 50 mm çapında veya daha küçük ABS boru.
2F) PEX Boru
TS EN ISO 15875-1 standardına uygun nominal 25 mm çapında veya daha küçük PEX boru.
3) Yangın Durdurucu Mastik
RectorSeal Metacaulk 1000, Metacaulk 350i veya Metacaulk MC150+ yangın durdurucu mastikler kullanılmalıdır. Mastik uygulaması, döşeme üst yüzeyinde minimum 19 mm, tavan alt yüzeyinde minimum 13 mm kalınlığında yapılmalıdır. Ayrıca borular arasına mümkün olan maksimum miktarda mastik uygulanmalıdır.
Bu yangın durdurucu sistem UL tarafından test edilip onaylanmış olup UL 1479 ve ASTM E814 standartlarına uygundur.
F-C-2298 Ahşap Döşeme ABS PVC Boru Yangın Durdurucu Test Raporu
UL tarafından test edilip onaylanmış F-C-2298 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen yanıcı boru ve boru geçişlerinin oluşturduğu açıklıkların yangın ve duman geçişine karşı güvenli şekilde korunması amacıyla geliştirilmiştir. Bu detay, uluslararası standartlardan UL 1479 ve ASTM E814 test kriterlerine uygun olarak, F60 dakika yangın dayanımı sağlamaktadır. RectorSeal Metacaulk 1000, Metacaulk 350i veya MC150+ gibi yangın durdurucu mastikler kullanılarak oluşturulan sistem, PVC, CPVC, ABS ve PEX gibi yanıcı boruların geçiş noktalarında uygulanarak, yangının katlar arası yayılımını engeller.
Binaların Yangından Korunması Hakkında Yönetmelik ve uluslararası standartlar doğrultusunda, bu tip geçişlerin yangın durdurucu sistemlerle korunması yasal bir zorunluluktur. Detayın uygulanmaması halinde, yangın anında alev ve duman hızla yayılır, binanın taşıyıcı sistemlerinin yangın dayanımı azalır ve yapısal çökme riski artar. Bu durum, insanların güvenli şekilde tahliye edilmesini engelleyerek, ciddi can kayıplarına yol açabilir. Ayrıca, yönetmeliklere aykırı davranış sebebiyle, bina sahibi, yüklenici ve uygulayıcılar hukuki ve cezai sorumluluklarla karşı karşıya kalabilir ve oluşacak maddi-manevi zararlar nedeniyle ciddi yaptırımlarla karşılaşabilirler.
