F-C-2326 Ahşap Döşeme ABS / PVC Boru Yangın İzolasyonu Test Raporu
Detay No: F-C-2326
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: PVC/ABS Boru 38 mm
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 22/09/2005
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 38 mm / PVC Boru 38 mm
Yangın Dayanımı: 60 Dakika
PVC/ABS Boru 38 mm
F-C-2326 yangın durdurucu detayı, F60 yangın dayanımı sağlamaktadır.
Bu detay, ahşap döşeme-tavan sistemlerinden geçen 1-1/2 inç (38 mm) çapında veya daha küçük PVC veya ABS boruların oluşturduğu açıklıkları yangın ve dumana karşı korumak için tasarlanmıştır. Sistemde, RectorSeal Metacaulk 350i yangın durdurucu mastik kullanılmaktadır.
Bu sistem, UL 1479 ve ASTM E814 uluslararası standartlarına göre test edilip onaylanmıştır. Yangın durdurucu detayların uygulanmaması durumunda, yangın ve dumanın katlar arasında hızla yayılması, binanın yapısal bütünlüğünün tehlikeye girmesi ve can kayıplarının artması gibi ciddi riskler ortaya çıkabilir. Ayrıca, ilgili yangın yönetmeliklerine uyulmaması, bina sahipleri ve sorumluları için hukuki ve cezai sorumluluklar doğurabilir.

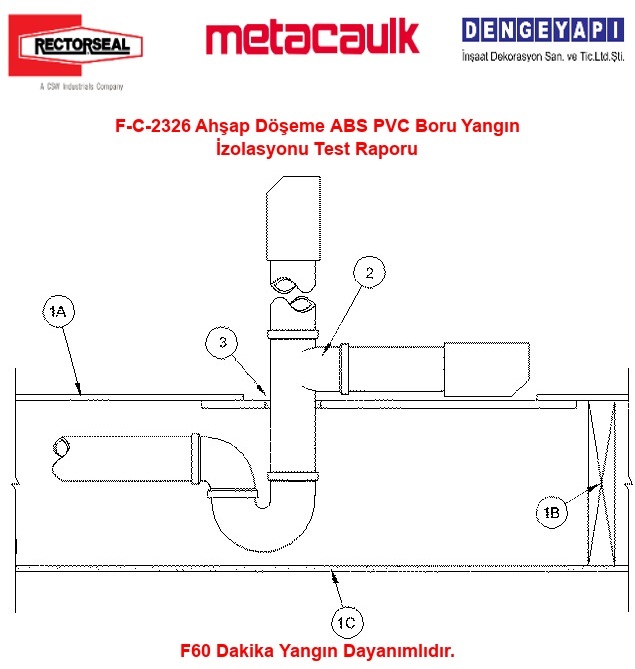

1) Ahşap Döşeme
F60 Dakika Yangın Dayanımlı masif veya kafes kirişli ahşap döşeme-tavan montajı üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlerle oluşturulmalıdır. Genel yapı özellikleri aşağıda özetlenmiştir:
1A) Döşeme Sistemi
Alt döşeme ahşap veya kontrplak olup, üst katman olarak ahşap, kontrplak veya döşeme kaplama karışımı kullanılmalıdır. Döşemedeki maksimum tesisat geçiş deliği çapı 76 mm’dir.
1B) Ahşap Kirişler
Nominal minimum 250 mm derinliğinde ahşap, çelik veya karma kafes kirişler ya da yapısal ahşap elemanlar kullanılmalıdır. Ara bağlantılar gerektiği şekilde yapılmalı, uçları yangın durdurucu ile kapatılmalıdır.
1C) Askı Kanalları
(Gösterilmemiştir) — Üreticisinin test edilmiş detayında belirtildiği şekilde galvanizli çelik elastik asma kanallar kullanılabilir.
1D) Alçıpan Plaka
Nominal 1,2 m genişliğinde ve 16 mm kalınlığındaki alçıpan, üreticisinin test edilmiş detayında belirtilen yönteme göre ahşap kirişlere veya asma kanallara sabitlenmelidir. Tavanda oluşturulacak maksimum tesisat deliği çapı 76 mm’dir.
2) Geçiş Yapan Tesisat Elemanı
Tesisat deliği çapı, boru dış çapından maksimum 13 mm daha büyük olabilir. Yangın durdurucu sistemde tesisat deliği boşluğu minimum 6 mm ile maksimum 16 mm arasında olacaktır. Kullanılacak borular aşağıdaki gibidir:
2A) PVC Boru
TS EN 1452-1 standardına uygun nominal 38 mm çapında veya daha küçük çapta PVC-U borular.
2B) ABS Boru
TS EN 1519-1 standardına uygun nominal 38 mm çapında veya daha küçük çapta ABS borular.
3) Yangın Durdurucu Mastik
RectorSeal Metacaulk 350i yangın durdurucu mastik uygulanmalıdır. Döşeme üst yüzeyinde minimum 19 mm kalınlığında, tavan alt yüzeyinde minimum 13 mm kalınlığında uygulanacaktır. İlave olarak borunun çevresine maksimum seviyede mastik uygulanacaktır.
Bu yangın durdurucu sistem UL tarafından test edilip onaylanmış olup UL 1479 ve ASTM E814 standartlarına uygundur.
F-C-2326 Ahşap Döşeme ABS / PVC Boru Yangın İzolasyonu Test Raporu
Ahşap Döşeme-Tavan Yangın Durdurucu Sistemi – F60 Dakika Yangın Dayanımı (UL Detay No: F-C-2326)
UL tarafından test edilip onaylanmış F-C-2326 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen PVC veya ABS boru tesisatlarının oluşturduğu açıklıkların yangın ve duman geçişine karşı güvenli bir şekilde korunmasını sağlar. Bu detay, uluslararası standartlara uygun olarak F60 dakika yangın dayanımı sunmaktadır. RectorSeal Metacaulk 350i yangın durdurucu mastik kullanılarak oluşturulan sistem, 1-1/2 inç (38 mm) çapındaki PVC veya ABS boruların geçiş noktalarında uygulanarak, yangının katlar arası yayılımını engeller.
Binaların Yangından Korunması Hakkında Yönetmelik ve ilgili uluslararası standartlar doğrultusunda, bu tür geçişlerin yangın durdurucu sistemlerle korunması yasal bir zorunluluktur. Detayın uygulanmaması durumunda, yangın anında alev ve duman hızla yayılabilir, binanın taşıyıcı sistemlerinin yangın dayanımı azalabilir ve yapısal çökme riski artabilir. Bu durum, insanların güvenli bir şekilde tahliye edilmesini engelleyerek ciddi can kayıplarına yol açabilir. Ayrıca, yönetmeliklere aykırı davranış sebebiyle, bina sahibi, yüklenici ve uygulayıcılar hukuki ve cezai sorumluluklarla karşı karşıya kalabilir ve oluşacak maddi-manevi zararlar nedeniyle ciddi yaptırımlarla karşılaşabilirler.
