F-C-2329 Ahşap Döşeme Yanıcı Boru Yangın Yalıtımı Test Raporu
Detay No: F-C-2329
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: PVC/ABS/PEX/cPVC Boru 50 mm
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 14/11/2013
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 38 mm / CPVC Boru 50 mm / PVC Boru 50 mm / Rijit PVC Konduit 50 mm / Alüminyum PEX Polietilen Boru 3/4 inç. / PEX Polietilen Boru 1 inç
Yangın Dayanımı: 60 Dakika
PVC/ABS/PEX/cPVC Boru 50 mm

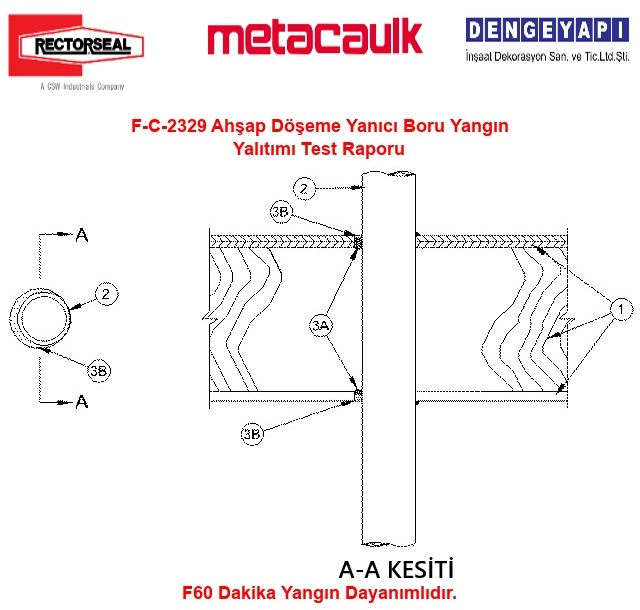

Ahşap Döşeme Yangın Testi – F60 Dakika Yangın Dayanımı (UL Detay No: F-C-2329)
UL tarafından test edilip onaylanan F-C-2329 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen PVC, CPVC, ABS, PEX ve PEX-AL-PEX boruların oluşturduğu tesisat açıklıklarını yangın ve dumana karşı korumaktadır. Bu sistemde, RectorSeal Metacaulk 350i veya Metacaulk MC150+ yangın durdurucu mastikleri kullanılarak, boru çevresindeki boşluklar güvenli şekilde kapatılmaktadır.
Uluslararası standartlar (UL 1479, ASTM E814) ve yerel yangın yönetmeliklerine uygun olarak test edilen bu sistem, tesisat geçişlerinde F60 dakika yangın dayanımı sağlar. Bu uygulama, yangının katlar arasında dikey yönde yayılmasını engeller, tahliye için zaman kazandırır ve bina kullanıcılarının can güvenliğini artırır.
1) Ahşap Döşeme
F60 Dakika Yangın Dayanımlı masif veya kafes kirişli ahşap döşeme-tavan montajı, üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlere göre oluşturulmalıdır. Genel yapı özellikleri aşağıda özetlenmiştir:
1A) Döşeme Sistemi
Alt döşeme ahşap veya kontrplak olup üst katman olarak ahşap, kontrplak veya döşeme kaplama karışımı kullanılmalıdır. Döşemedeki maksimum tesisat geçiş deliği çapı 76 mm’dir.
1B) Ahşap Kirişler
Nominal minimum 250 mm derinliğinde ahşap, çelik veya karma kafes kirişler veya yapısal ahşap elemanlar kullanılmalıdır. Ara bağlantılar gerektiği şekilde yapılmalı ve uçları yangın durdurucu malzemeyle kapatılmalıdır.
1C) Askı Kanalları
(Gösterilmemiştir) — Üreticisinin test edilmiş detayında belirtildiği gibi galvanizli çelik elastik asma kanallar kullanılabilir.
1D) Alçıpan Plaka
Üreticisinin test edilmiş detayında tarif edildiği üzere nominal 1,2 m genişliğinde ve 16 mm kalınlığındaki alçıpan, ahşap kirişlere veya asma kanallara sabitlenmelidir. Tavanda oluşturulacak maksimum tesisat deliği çapı 76 mm’dir.
2) Geçiş Yapan Tesisat Elemanı
Döşeme ve tavandaki tesisat deliği çapı, boru dış çapından maksimum 25 mm daha büyük olabilir. Yangın durdurucu sistemde tesisat deliği boşluğu minimum 0 mm (noktada temas) ile maksimum 16 mm arasında olacaktır. Kullanılabilecek boru türleri aşağıdaki gibidir:
2A) PVC Boru
TS EN 1452-1 standardına uygun nominal 51 mm çapında veya daha küçük PVC-U borular.
2B) CPVC Boru
TS EN ISO 15877-1 standardına uygun nominal 51 mm çapında veya daha küçük CPVC borular.
2C) ABS Boru
TS EN 1519-1 standardına uygun nominal 51 mm çapında veya daha küçük ABS borular.
2D) PEX Boru
TS EN ISO 15875-1 standardına uygun nominal 51 mm çapında veya daha küçük PEX borular.
2E) Alüminyum PEX (PEX-AL-PEX) Boru
TS EN ISO 21003-1 standardına uygun nominal 51 mm çapında veya daha küçük PEX-AL-PEX borular.
3) Yangın Durdurucu Mastik
RectorSeal Metacaulk 350i veya Metacaulk MC150+ yangın durdurucu mastik kullanılmalıdır. Döşeme üst yüzeyinde minimum 19 mm, tavan alt yüzeyinde minimum 16 mm kalınlığında uygulanmalıdır. İlave olarak boru çevresine mümkün olan maksimum seviyede mastik uygulanmalıdır.
Bu yangın durdurucu sistem UL tarafından test edilip onaylanmış olup, UL 1479 ve ASTM E814 standartlarına uygundur.
F-C-2329 Ahşap Döşeme Yanıcı Boru Yangın Yalıtımı Test Raporu
Ahşap Döşeme Yangın Testi – F60 Dakika Yangın Dayanımı (UL Detay No: F-C-2329)
UL tarafından test edilip onaylanan F-C-2329 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen PVC, CPVC, ABS, PEX ve PEX-AL-PEX borularının oluşturduğu açıklıkları yangın ve dumana karşı güvenli bir biçimde korumak için geliştirilmiştir. Detay, UL 1479 ve ASTM E814 gibi uluslararası standartlara uygun olarak F60 dakika yangın dayanımı sağlamaktadır. Bu sistemde RectorSeal Metacaulk 350i veya Metacaulk MC150+ yangın durdurucu mastik ürünleri kullanılır. Sistem, yangının dikey yönde yayılmasını engelleyerek, binalarda can ve mal güvenliğini sağlar.
Binaların Yangından Korunması Hakkında Yönetmelik ile uluslararası yangın güvenliği standartları, bu tür tesisat geçişlerinin yangın durdurucu sistemlerle korunmasını zorunlu kılmaktadır. Bu detayın uygulanmaması durumunda, yangın ve duman hızla üst katlara yayılabilir, binanın taşıyıcı sistemleri zarar görebilir ve yapısal çökme riski oluşabilir. Bu koşullarda insanların tahliye edilmesi zorlaşarak can kayıpları yaşanabilir. Ayrıca, yangın durdurucu detayların uygulanmaması, bina sahipleri, yükleniciler ve uygulayıcılar için ciddi hukuki ve cezai sorumluluklar doğurabilir; maddi ve manevi yaptırımlara yol açabilir.
