F-C-2385 Ahşap Döşeme PEX Polietilen Boru Yangın İzolasyonu Test Raporu
Detay No: F-C-2385
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 19 mm.
Detay Nevii: PEX Boru veya Konduit
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 05/02/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PEX Polietilen Boru 3/4 inç.
Yangın Dayanımı: 120 Dakika
PEX Boru veya Konduit

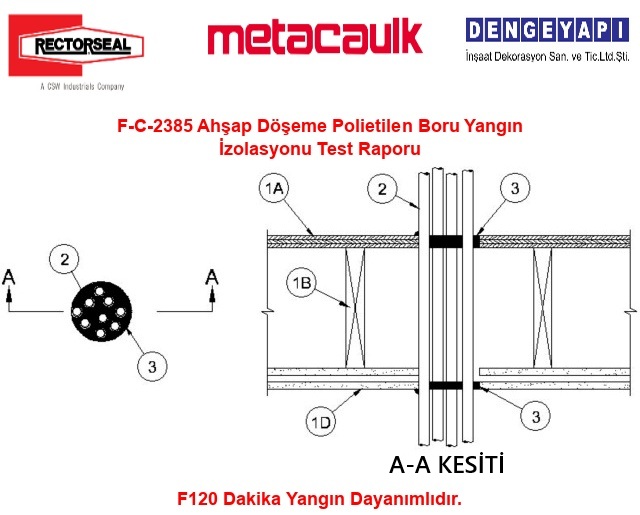

Polietilen Boru Yangın İzolasyonu – F120 Dakika Yangın Dayanımı (UL Detay No: F-C-2385)
UL tarafından test edilip onaylanmış olan F-C-2385 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen çapraz bağlı polietilen (PEX) borularının yangın ve duman geçişine karşı güvenli şekilde korunması amacıyla geliştirilmiştir. Bu detay, UL 1479 ve ASTM E814 uluslararası standartlarına göre test edilmiş olup, yangın dayanımı F120 dakika olarak belirlenmiştir. RectorSeal Metacaulk 1000, Metacaulk 350i gibi yangın durdurucu mastikler kullanılarak oluşturulan sistem, yangının katlar arasında yayılmasını önler ve bina kullanıcılarının can güvenliğini sağlar.
Binaların Yangından Korunması Hakkında Yönetmelik gereğince, polietilen boru geçişlerinin yangın durdurucu sistemlerle korunması yasal bir zorunluluktur. Bu sistemlerin uygulanmaması halinde, yangın ve duman hızla yayılabilir, binanın yapısal dayanımı zayıflayabilir ve tahliye süreçleri ciddi biçimde sekteye uğrayabilir. Bu durum can kayıplarına ve maddi zararlara neden olabilir. Ayrıca, yangın durdurucu detayların yönetmeliklere uygun olarak uygulanmaması durumunda bina sahipleri, yükleniciler ve sorumlular hukuki ve cezai yaptırımlarla karşı karşıya kalabilir.
1) Ahşap Döşeme
F120 Dakika Yangın Dayanımlı masif veya kafes kirişli ahşap döşeme-tavan montajı, üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlerle yapılmalıdır. Genel yapı özellikleri aşağıda özetlenmiştir:
1A) Döşeme Sistemi
Alt döşeme ahşap veya kontrplak olup, üst katman olarak ahşap, kontrplak veya döşeme kaplama karışımı kullanılmalıdır. Döşemedeki maksimum tesisat geçiş deliği çapı 51 mm’dir.
1B) Ahşap Kirişler
Nominal minimum 250 mm derinliğinde ahşap, çelik veya karma kafes kirişler veya yapısal ahşap elemanlar kullanılmalıdır. Ara bağlantılar gerektiği şekilde yapılmalı, uçları yangın durdurucu ile kapatılmalıdır.
1C) Alçıpan Plaka
Üreticisinin test edilmiş detayında tarif edildiği gibi nominal 1,2 m genişliğinde ve 16 mm kalınlığındaki alçıpan, ahşap kirişlere veya asma kanallara sabitlenmelidir. Tavanda oluşturulacak maksimum tesisat deliği çapı 51 mm’dir.
2) Geçiş Yapan Tesisat Elemanı
Döşeme ve tavandaki tesisat deliği çapı, boru dış çapından maksimum 13 mm daha büyük olabilir. Yangın durdurucu sistemde tesisat deliği boşluğu minimum 0 mm (noktada temas) ile maksimum 13 mm arasında olacaktır. Kullanılabilecek boru türü:
2A) Çapraz Bağlı Polietilen (PEX) Boru
TS EN ISO 15875-1 standardına uygun nominal 38 mm çapında veya daha küçük PEX borular.
3) Yangın Durdurucu Mastik
RectorSeal Metacaulk 1000, Metacaulk 350i yangın durdurucu mastik uygulanmalıdır. Döşeme üst yüzeyinde minimum 19 mm kalınlığında, tavan alt yüzeyinde minimum 16 mm kalınlığında uygulanacaktır. Ayrıca borunun çevresine mümkün olan maksimum seviyede mastik uygulanmalıdır.
Bu Polietilen Boru Yangın İzolasyonu sistemi UL tarafından test edilip onaylanmış olup, UL 1479 ve ASTM E814 standartlarına uygundur.
