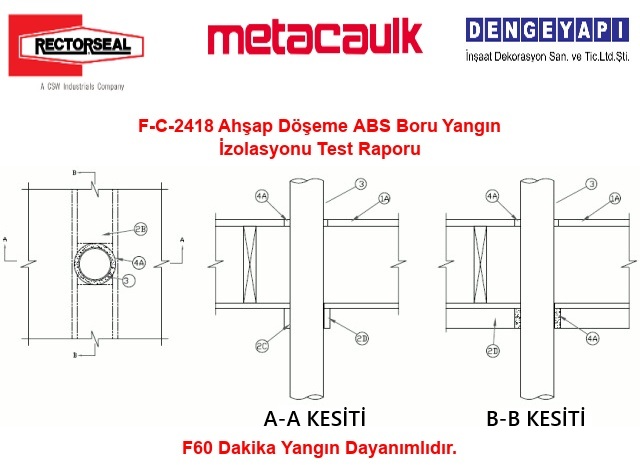

F-C-2418 Ahşap Döşeme ABS Boru Yangın İzolasyonu Test Raporu
Detay No: F-C-2418
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: ABS cPVC PVCBoru
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 27/03/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 75 mm / CPVC Boru 75 mm / PVC Boru 75 mm
Yangın Dayanımı: 60 Dakika
ABS cPVC PVCBoru
Ahşap döşeme yangın testi kapsamında, F60 dakika yangın dayanımına sahip bir döşeme-tavan montajı için, 75 mm (3 inç) çapına kadar olan PVC, CPVC ve ABS gibi metalik olmayan boruların geçişleri, UL tarafından test edilip onaylanmış Metacaulk 1000, Metacaulk 350i yangın durdurucu mastikleri kullanılarak yangına karşı korunmaktadır.
Bu sistem, döşeme yüzeyinin üst kısmında 16 mm (5/8 inç) ve alt yüzeyinde 19 mm (3/4 inç) kalınlığında yangın durdurucu mastik uygulanmasını içerir. Söz konusu detay, UL tarafından test edilip onaylanmış olup, F60 dakika yangın dayanımı sağlamaktadır.
1) Ahşap Döşeme
Sistemin maruz kalan ve kalmayan yüzeyleri arasında 2,5 Pa basınç farkı ile, yüksek basınç maruz kalan tarafta olacak şekilde test edilmiştir. F60 Dakika Yangın Dayanımlı ahşap kirişli döşeme-tavan montajı, üreticisinin test edilmiş detaylarında belirtilen malzeme ve yöntemlere uygun olarak oluşturulmalıdır. Genel yapı elemanları aşağıda özetlenmiştir:
1A) Döşeme Sistemi
Alt döşeme olarak masif ahşap veya kontrplak, kaplama döşeme olarak masif ahşap, kontrplak veya Zemin Kaplama Karışımı kullanılacaktır. Döşeme deliği çapı, geçen tesisatın dış çapından 13 mm büyük olmalıdır.
1B) Ahşap Kirişler
50 mm x 250 mm (2 inç x 10 inç) boyutlarında ahşap kirişler, 400 mm (16 inç) aralıklarla yerleştirilmelidir. 25 mm x 75 mm (1 inç x 3 inç) boyutlarında ahşap ara kiriş bağlantıları yapılmalı ve uçlar yangına karşı kapatılmalıdır. Alternatif olarak, minimum 250 mm derinliğinde ahşap, çelik veya ahşap-çelik kombine kirişler, kafes kirişler veya yapısal ahşap elemanlar kullanılabilir.
1C) Taşıyıcı Çelik Profiller (Furring)
(Gösterilmemiştir) — Alçıpan (1D) ile ahşap kirişler (1B) arasına, bireysel Döşeme-Tavan Tasarımında belirtildiği şekilde, galvanizli esnek çelik profiller dik açıyla yerleştirilmelidir.
1D) Alçıpan Plaka
1200 mm genişliğinde ve 16 mm kalınlığında alçıpan, bireysel Döşeme-Tavan Tasarımında belirtildiği şekilde uygulanmalıdır.
2) Servis Duvarı
Geçen tesisat (Madde 3) ahşap dikmeli/alçıpan servis duvarı içerisinden geçirilmelidir ve aşağıdaki yapı bileşenlerini içermelidir:
2A) Dikmeler
50 mm x 100 mm (2 inç x 4 inç) boyutlarında ahşap dikmeler.
2B) Taban Profili
Tek veya çift katlı 50 mm x 100 mm (2 inç x 4 inç) boyutlarında ahşap üst profillerden oluşmalı, her iki taraf arasında açıklık bırakılarak yerleştirilmelidir. Üst profiller arasındaki açıklık, geçen tesisat çapından 19 mm (3/4 inç) daha geniş olmalıdır.
2C) Çelik Bağlantı Şeritleri
Üst profiller birbirine, tek profiller için 38 mm genişliğinde, çift profiller için 75 mm genişliğinde ve 200 mm uzunluğunda 20 gauge çelik şeritlerle sabitlenmelidir.
2D) Alçıpan
Minimum 16 mm kalınlığında, yangın dayanımlı alçıpan, çelik şeritleri ve üst profilleri tamamen sarmalıdır. (Bkz. Madde 1D).
3) Geçen Tesisatlar
Yangın durdurucu sistem içerisindeki açıklığa merkezli veya eksantrik olarak yerleştirilmiş bir adet metalik olmayan boru kullanılacaktır. Boru ile tesisat deliği boşluğu arasındaki halka boşluğu minimum 0 mm (noktadan temas) ile maksimum 13 mm (1/2 inç) arasında olmalıdır. Boru, döşeme-tavan montajının her iki tarafında rijit şekilde desteklenmelidir. Aşağıda belirtilen boru tipleri ve boyutları kullanılabilir:
3A) Polivinil Klorür (PVC) Boru
Maksimum 75 mm (3 inç) çapında, Schedule 40 tipi dolu veya hücre yapılı PVC borular. Türkiye’de TS EN 1452 standardına uygun olmalıdır.
3B) Klorlanmış Polivinil Klorür (CPVC) Boru
Maksimum 75 mm (3 inç) çapında SDR 13.5 CPVC borular. Türkiye’de TS EN ISO 15877 standardına uygun olmalıdır.
3C) Akrilonitril Bütadien Stiren (ABS) Boru
Maksimum 75 mm (3 inç) çapında, Schedule 40 tipi dolu veya hücre yapılı ABS borular. Türkiye’de TS EN ISO 15493 standardına uygun olmalıdır.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşmalıdır:
4A) Yangın Durdurucu Mastik
Tesisat deliği boşluğuna, döşeme üst yüzeyi ile sıfır olacak şekilde minimum 16 mm (5/8 inç) kalınlıkta mastik uygulanmalıdır. Alt üst profilin alt yüzeyine ise minimum 19 mm (3/4 inç) kalınlıkta mastik uygulanmalıdır.
RECTORSEAL — Metacaulk 1000, Metacaulk 350i
F-C-2418 Ahşap Döşeme ABS Boru Yangın İzolasyonu Test Raporu
Yangın güvenliği, yapıların tasarım ve inşasında en kritik unsurlardan biridir. Uluslararası standartlar, yangın anında can ve mal kaybını en aza indirmek amacıyla belirli yönetmelikler ve uygulamalar öngörmektedir. Bu bağlamda, XHEZ.F-C-2418 yangın durdurucu detayı, F60 dakika yangın dayanımı sağlayarak, yapıların yangına karşı direncini artırmaktadır. Bu detay, UL (Underwriters Laboratories) tarafından test edilip onaylanmıştır, bu da onun güvenilirliğini ve etkinliğini kanıtlamaktadır.
XHEZ.F-C-2418 detayı, ahşap döşeme-tavan montajlarında, PVC, CPVC ve ABS gibi metalik olmayan boru geçişlerinde kullanılmak üzere tasarlanmıştır. Bu sistemde, Metacaulk 1000, Metacaulk 350i, gibi yangın durdurucu mastikler kullanılmaktadır. Bu ürünler, yangın anında genleşerek boşlukları doldurur ve alev ile dumanın diğer bölgelere geçişini engeller.
Bu detayın uygulanmaması durumunda, yangın anında alev ve dumanın hızla diğer bölgelere yayılması söz konusu olabilir. Bu da can güvenliği açısından ciddi riskler oluşturur ve yangının kontrol altına alınmasını zorlaştırır. Ayrıca, yürürlükteki yangın yönetmeliklerine uyulmaması, hukuki sorumluluk doğurabilir ve sigorta kapsamını etkileyebilir. Bu nedenle, yangın durdurucu detayların doğru ve eksiksiz uygulanması, hem yasal yükümlülüklerin yerine getirilmesi hem de can ve mal güvenliğinin sağlanması açısından büyük önem taşır.
