Alçıpan Duvarda Yangın Yalıtımı için Yangın Durdurucu Mastik Uygulama Detayıdır.
Detay No: W-L-0056
Detay Tipi: Şaft Geçişi / Tümü
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: Alçıpan Duvarda Boş Rezervasyon
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 06/05/2019
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Boş Rezervasyon
Yangın Dayanımı: 120 Dakika

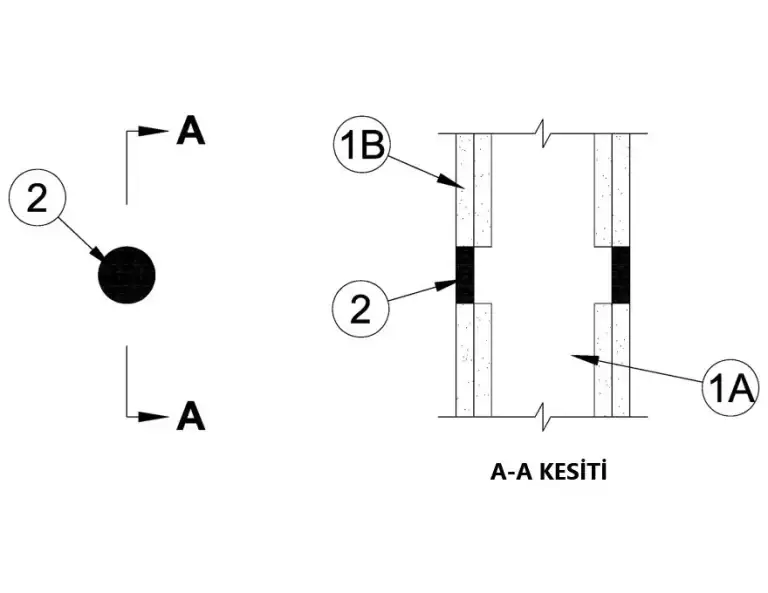

Alçıpan Duvarda Boş Rezervasyon
Alçıpan Duvarda gelecekte kullanmak için bırakılmış boş tesisat rezervasyonlarında Yangın Durdurucu Mastik detayı WL-0056 nolu detayda MC 1000 Yangın Durdurucu Mastik kullanılmıştır. F120 Yangın Dayanımı sağlanmıştır.
1) Duvar
F60 ve F120 yangın dayanımlı alçıpan duvar yapımı için, alçıpan üreticisinin bağımsız laboratuarda yaptırdığı test ile belgelenmiş, alçıpan duvar detayına göre yapılan duvardır.
1A) Profiller
Alçıpan Duvar Konstrüksiyonu ahşap veya Çelik sac galvaniz C profillerden olabilir. Ahşap profil kullanılacağı zaman 50/100 mm kesit 400 mm aralıklı olarak kullanılabilir. Çelik C profil kullanılması durumunda min. 89 mm genişliğinde C profil 600 mm aralıklı olarak kullanılabilir.
1B) Alçıpan Plaka
Alçıpan üreticisinin bağımsız laboratuarda yangın testinde kullanarak belgelediği alçıpan plaka kalınlığı kullanılır. Geçiş için açılacak delik çapı maksimum 76 mm veya 25,8 cm² alanlı olabilir. Deliğin bir kenar boyutu maksimum 51 mm olabilir.
2) Yangın Durdurucu Sistem
-Yangın Durdurucu Mastik- delik içine doldurulacak taşyünü üzerine min. 16 mm kalınlığında MC 1000 Yangın Durdurucu Mastik malzemesi uygulanır.
Alçıpan Duvarda Yangın Yalıtımı için Yangın Durdurucu Mastik Uygulama Detayıdır.
Yangın Mastiği Detayı :
Binaların Yangından Korunması Hakkında Yönetmelik Madde 26, yapılardaki döşemelerin yangın dayanımlı olmasını tariflerken, döşemelerde alev, duman ve zehirli gaz geçişine imkan tanıyan boşlukların olamayacağını, her kat döşemesinin bir ayrı bir yangın zonu oluşturduğunu ifade eder.
Ayrıca; Madde 25’de yangın bölmesi ve yangın duvarı olarak kullanılan duvarlarda da yangın yayılımının engellenmesini, döşemelerden geçmek zorunda olan tüm tesisat borularının, geçiş yaptıkları delik çevresinde uluslararası laboratuarlar tarafından yangın testine tabi olmuş, malzeme ve detaylar ile sertifikalanmış bir nokta detayı ile korunması gereğini bildirir.
Bu boru geçişi yangın durdurucu detayı; ilgili yangın durdurucu mastik ürünü kullanılarak Döşemeden Geçen Boru Yangın Durdurucu Mastik Detayı 10 inç çapa kadar çelik borunun 14 inç delikten geçmesi durumunda F180 dakika yangın dayanımını temin ettiği UL tarafından test edilmiş ve sertifikalanmıştır. Uygulama şartlarında farklılık olması durumunda teknik birimimize başvurarak, farklı çözüm imkanlarını danışabilirsiniz.
Türkiye Yangından Korunma Yönetmeliği'ne göre, şaftlardan geçen tesisat ve boşluklarında yangın durdurucu malzemeler ile bağımsız laboratuarların test edip sertifikalandırdığı detaylar ile yangın yalıtımı yapılması zorunludur. Aşağıdaki detay, UL tarafından test edilmiş ve sertifikalandırılmıştır. Detayın yangın dayanımı F120 dakikadır. Detay içeriğinde Yangın Durdurucu Mastik olarak MC 1000 ürünü kullanılmıştır.
