F-C-2089 Ahşap Döşeme PVC Boru Yangın Durdurucu Test Raporu
Detay No: F-C-2089
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: 38 mm PVC / ABS Boru
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 15/07/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 38 mm / PVC Boru 38 mm
Yangın Dayanımı: 60 Dakika
38 mm PVC / ABS Boru
Ahşap Döşeme Yangın Testi – F120 Dakika Yangın Dayanımı
UL tarafından test edilip onaylanmış F-C-2089 yangın durdurucu detayı, ahşap döşeme-tavan sistemlerinden geçen tesisat açıklıklarını yangın ve dumana karşı korur. Detayda kullanılan ürünler, RectorSeal Metacaulk 1000, Metacaulk MC 150+ ve Metacaulk 350i gibi yangın durdurucu mastikler ile taşyünü dolgu malzemesidir. Bu sistemle, PVC ve ABS atık su boruları gibi yanıcı boruların ahşap döşeme-tavan geçişlerinde oluşan boşluklar güvenli şekilde kapatılır.
Ahşap Döşeme Yangın Testi ile performansı kanıtlanmış olan bu detay, F60 dakika yangın dayanımı sağlar. Uluslararası standartlara ve Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak geliştirilen bu sistem, yangının dikey yönde yayılmasını önleyerek can ve mal güvenliğini korur, tahliye için gerekli süreyi sağlar ve binanın yapısal bütünlüğünü muhafaza eder.

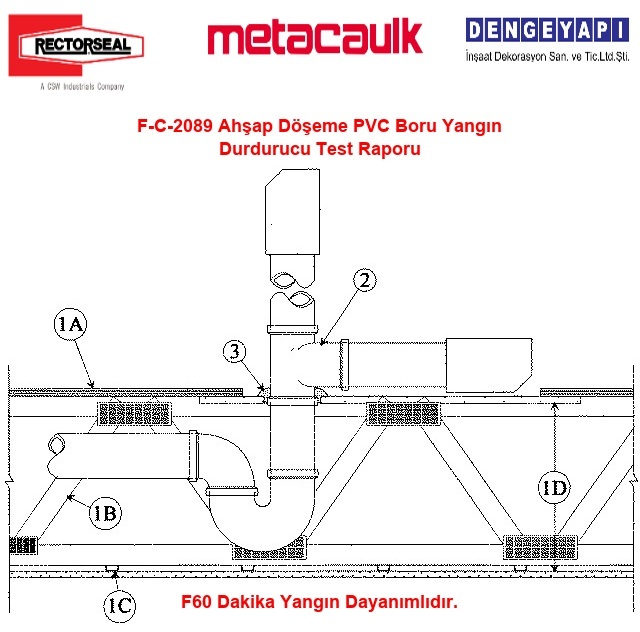

1) Ahşap Döşeme
F60 Dakika Yangın Dayanımlı masif veya kafes kirişli ahşap döşeme-tavan montajı, üreticisinin test edilmiş detayında belirtilen malzemeler ve yöntemlerle aşağıda özetlendiği şekilde oluşturulmalıdır:
1A) Döşeme Sistemi
Üreticisinin test edilmiş detayında belirtildiği gibi alt döşeme ahşap veya kontrplak, üst döşeme kaplaması ise ahşap, kontrplak veya döşeme kaplama karışımı olmalıdır. Küvet gider tesisatının (madde 2) geçişi için döşemede açılacak dikdörtgen açıklık maksimum 203 mm x 305 mm ölçülerinde olmalıdır.
1B) Ahşap Kirişler
Nominal 50 x 250 mm (2×10 inç) ahşap kirişler, aks aralıkları 406 mm olacak şekilde yerleştirilmeli ve nominal 25 x 75 mm (1×3 inç) ahşap bağlantı elemanlarıyla desteklenip uçları yangın durdurucu ile kapatılmalıdır. Alternatif olarak, minimum 250 mm derinliğinde (veya daha derin) ahşap, çelik veya ahşap-çelik karışımı kafes kirişler ya da yapısal ahşap elemanlar da kullanılabilir. Bu durumda da uçlar yangın durdurucu ile kapatılmalıdır.
1C) Askı Kanalları
(Gösterilmemiştir) Üreticisinin test edilmiş detayında gerektiği takdirde, galvanizli çelik elastik asma kanallar, ahşap kirişlere dik olacak şekilde alçıpan (madde 1D) ve ahşap kirişler (madde 1B) arasına monte edilmelidir.
1D) Alçıpan Plaka
Üreticisinin test edilmiş detayında belirtildiği şekilde nominal 1,2 m genişliğinde ve 16 mm kalınlığında alçıpan, ahşap kirişlere sabitlenmelidir. Döşemedeki açıklıktan her yönde en az 100 mm daha geniş ve uzun olacak şekilde hazırlanmış ilave bir alçıpan parçası, döşeme alt yüzeyine açıklık ile aynı merkezde hizalanarak maksimum 127 mm aks aralıklarıyla 25 mm uzunluğunda Tip S çelik vidalarla sabitlenmelidir. Alçıpan üzerinde açılacak dairesel deliğin çapı, küvet gider borusu dış çapından 25 mm daha büyük olmalıdır.
2) Atık Su Boruları
Nominal 38 mm (1-1/2 inç) çapında Schedule 40 PVC veya ABS borular ve bağlantı parçaları (Türkiye’deki muadili: TS EN 1452-1, TS EN 1519-1), PVC küvet gider-taşma bağlantı elemanı ile birleştirilerek kullanılmalıdır. Boru yangın durdurucu sisteme merkezli veya merkezden kaçık olacak şekilde monte edilebilir. Yangın durdurucu sistem içindeki tesisat deliği boşluğu minimum 10 mm, maksimum 16 mm olmalıdır.
3) Yangın Durdurucu Mastik
Döşemenin üst yüzeyindeki alçıpan parçası ile gider bağlantısının T parçası arasındaki tesisat deliği boşluğuna minimum 16 mm kalınlığında yangın durdurucu mastik uygulanmalıdır. Ayrıca, alçıpan üst yüzeyinde gider bağlantısının T parçasının çevresinde minimum 6 mm yüksekliğinde ilave mastik uygulaması yapılmalıdır.
Kullanılabilecek Yangın Durdurucu Ürünler:
RECTORSEAL — Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i
F-C-2089 Ahşap Döşeme PVC Boru Yangın Durdurucu Test Raporu
Ahşap Döşeme Yangın Durdurucu Testi – F120 Dakika Yangın Dayanımı
UL tarafından test edilip onaylanan F-C-2089 yangın durdurucu detayı, ahşap döşeme-tavan geçişlerinde yangının ve dumanın yayılımını engellemek için uluslararası standartlara ve yönetmeliklere uygun olarak geliştirilmiştir. Detayda, RectorSeal Metacaulk serisi yangın durdurucu mastik ve dolgu ürünleri kullanılarak F120 dakika yangın dayanımı sağlanmaktadır. Bu sistem, PVC ve ABS borular gibi tesisat geçişlerinin oluşturduğu açıklıkları kapatarak yangının dikey yönde ilerlemesini engeller.
Uluslararası standartlardan UL 1479, ASTM E814 ve Türkiye'de yürürlükte olan Binaların Yangından Korunması Hakkında Yönetmelik gereğince, ahşap döşeme-tavan gibi yanıcı yapısal elemanların olduğu geçiş noktalarında yangın durdurucu detayların uygulanması yasal zorunluluktur. Bu detayların uygulanmaması durumunda, yangın hızla üst katlara yayılabilir, yapısal stabilite azalabilir, can güvenliği ciddi tehlikeye düşebilir ve telafisi mümkün olmayan can kayıpları yaşanabilir. Ayrıca, söz konusu detayların uygulanmaması hukuki olarak da cezai sorumluluk doğurur; imar ve yapı mevzuatına aykırılık nedeniyle yapı kullanım izinleri iptal edilebilir ve olası yangın durumlarında oluşan zararların tüm hukuki ve maddi sorumluluğu bina sahiplerine, yüklenicilere ve ilgili teknik ekiplere ait olacaktır.
