F-A-2223 PPRC Boru Yangın Durdurucu Test Raporu
Detay No: F-A-2223
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 50 mm.
Detay Nevii: Polipropilen Boru 2 inç
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan
Onay Tarihi: 06/12/2016
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: Polypropylene (PP-RCT) 2 inç
Yangın Dayanımı: 120 Dakika

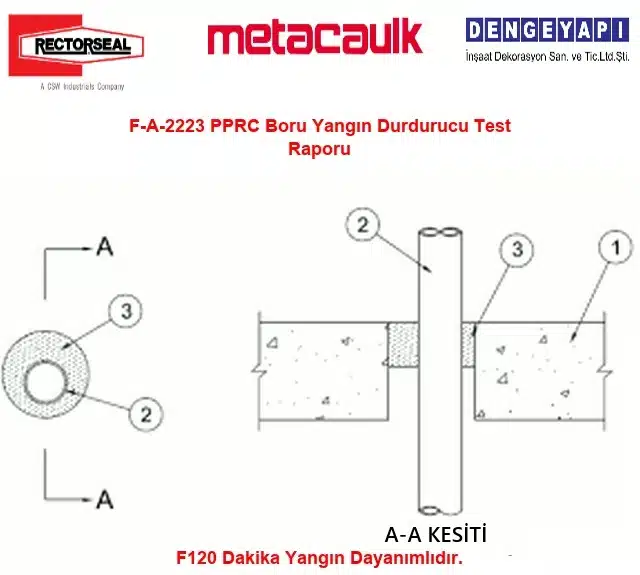

Polipropilen Boru 2 inç
UL onaylı ve F120 dakika yangın dayanımına sahip olan bu sistem, minimum 114 mm (4-1/2 inç) kalınlığında hafif veya normal ağırlıklı beton döşemelerde, maksimum 50 mm (2 inç) çapında polipropilen (PP) veya polipropilen rastgele kopolimer (PP-RCT) boruların geçişlerinde kullanılmak üzere tasarlanmıştır.
Yangın durdurucu sistem, boru ile açıklık arasındaki 13 mm (1/2 inç) ile 25 mm (1 inç) arasındaki boşluğa minimum 50 mm (2 inç) kalınlığında sızdırmazlık malzemesi MC1000 veya MC350i uygulanmasını içerir. Bu detay, yangın sırasında alev ve dumanın yayılmasını engelleyerek yapıların güvenliğini artırır ve yangın yönetmeliklerine uygunluğu sağlar.
1) Döşeme
Sistem, maruz kalan ve maruz kalmayan yüzeyler arasında 50 Pa basınç farkı ile test edilmiştir; daha yüksek basınç maruz kalan taraftadır.
Minimum 114 mm kalınlığında, hafif veya normal yoğunluklu (1600-2400 kg/m³) betonarme döşeme. Açıklık çapı, kullanılan borunun nominal çapından 51 mm daha büyük olmalıdır.
2) Yanıcı Boru
Nominal 50 mm çapında (veya daha küçük), kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılan metal olmayan boru. Boru, yangın durdurucu sistem içinde merkezli veya eksantrik olarak monte edilebilir. Boru ile açıklık çevresi arasındaki halka boşluğu minimum 13 mm ile maksimum 25 mm arasında olmalıdır. Boru, döşeme veya duvar montajının her iki tarafında da rijit olarak desteklenmelidir. Kullanılabilecek metal olmayan boru tipleri ve boyutları şunlardır:
2A) Polipropilen (PP) Boru
Maksimum 50 mm çapında (veya daha küçük) Aquatherm Fusiolen Greenpipe SDR 7.4 PP boru. (Türkiye’deki muadili: TS EN ISO 15874 standardına uygun PP borular)
2B) Polipropilen (PP-RCT) Boru
Maksimum 50 mm çapında (veya daha küçük) Niron CoolPro veya Niron Clima SDR 7.4 PP-RCT boru. (Türkiye’deki muadili: TS EN ISO 15874-1 ve TS EN ISO 15874-2 standardına uygun PP-RCT borular)
2C) Polipropilen (PP) Boru
Maksimum 50 mm çapında (veya daha küçük) Aquatherm Fusiolen Greenpipe SDR 11 PP boru.
2D) Polipropilen (PP-RCT) Boru
Maksimum 50 mm çapında (veya daha küçük) Niron CoolPro veya Niron Clima SDR 11 PP-RCT boru.
3) Yangın Durdurucu Mastik
Minimum 50 mm kalınlığında yangın durdurucu malzemesi halka boşluğu içine uygulanacak ve döşeme veya duvarın her iki yüzeyi ile aynı hizaya gelecek şekilde düz bir yüzey oluşturacaktır.
Kullanılabilir Yangın Durdurucu Malzemeler:
RECTORSEAL — Metacaulk 1000, Metacaulk 350i,
F-A-2223 PPRC Boru Yangın Durdurucu Test Raporu
PP Polipropilen Boru Yangın Durdurucu ve F120 Yangın Dayanımı
Yangın yönetmeliklerine uygun olarak geliştirilen PP Polipropilen Boru Yangın Durdurucu, F120 dakika yangın dayanımı sağlayarak yangın anında alev ve dumanın geçişini engeller. UL ve FM onaylı malzemelerle oluşturulan bu sistem, EN 1366-3 ve ASTM E814 yangın durdurucu test standartlarına uygun olarak test edilmiştir. Test sürecinde, 50 Pa basınç farkı ile maruz ve maruz kalmayan yüzeyler arasında sızdırmazlık sağlanarak sistemin etkinliği doğrulanmıştır. Minimum 114 mm beton döşemelerde, maksimum 51 mm çapında PP-RCT ve polipropilen boruların yangın güvenliği için uygulanır. Boru ile açıklık arasındaki boşluğa minimum 51 mm kalınlığında sızdırmazlık malzemesi uygulanarak yangın esnasında boruların çökmesi durumunda bile alev ve duman geçişinin önüne geçilir.
Bu detayın uygulanmaması halinde, yangın sırasında boruların erimesiyle birlikte oluşan boşluklardan zehirli gazlar ve duman hızla yayılabilir, yangının yayılma süresi önemli ölçüde kısalabilir ve yangının kontrol altına alınması zorlaşabilir. Bu nedenle, FM ve UL onaylı yangın durdurucu sistemler, bina güvenliği ve yangın yönetmeliklerine tam uyum açısından kritik öneme sahiptir. PP Polipropilen Boru Yangın Durdurucu, yapı güvenliğini sağlamak ve yangın anında maksimum koruma sunmak için en etkili çözümlerden biridir.
