Emshield DFR / WFR CE İşaretli, EN 1366-4 Sertifikalı Genleşme Derzi
EN-1366-4 Test Edilmiş, Yangına Dayanımlı Hareket Derzi
EN-1366-4’e göre test edilmiş, yangına dayanımlı bir genleşme derzi olan Emshield DFR / WFR CE, CE işaretine ihtiyaç duyan Avrupa ve diğer pazarlar için tasarlanmış silikon kaplamalı bir hareket derzidir. CSTB France tarafından test edilmiş ve Avrupa Teknik Değerlendirme (ETA) tarafından sertifikalandırılmıştır. Emshield DFR / WFR CE, 4 saate kadar yangın dayanımı sağlar ve su, hava ve duman geçirmezlik özelliğine sahiptir. Ayrıca %100 hareket kabiliyetine sahiptir.
Diğer özellikleri arasında termal izolasyon, UV dayanımı ve trafik dayanımı bulunmaktadır. Yangın bariyer battaniyelerinin aksine, Emshield DFR / WFR CE tamamen döşeme yüzeyinden monte edilir ve invazif metal ankrajlara veya sahada karmaşık montajlara ihtiyaç duymaz. Emshield DFR / WFR CE, uzun ömürlü, maliyet etkin ve su geçirmez bir sızdırmazlık çözümü sunar.

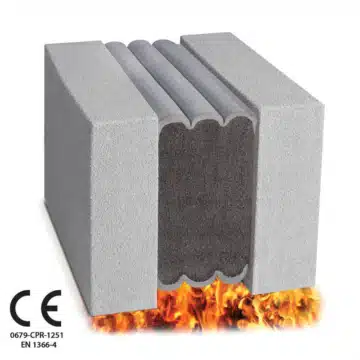

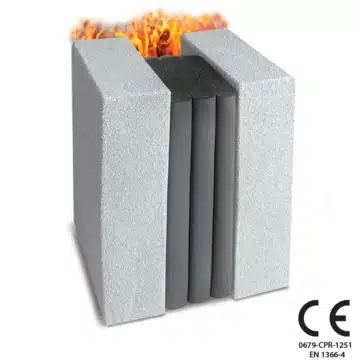

Emshield DFR / WFR CE, fabrikada uygulanmış düşük modüllü bir silikon ile, su bazlı, yangın geciktirici akrilik dispersiyon ile emprenye edilmiş açık hücreli poliüretan köpüğü birleştirir. Trafik sınıfı silikon kaplama, fabrikada emprenye edilmiş köpüğün iki tarafına yapıştırılır ve beklenen maksimum derz açılma genişliğinden daha büyük bir genişliğe sahip olacak şekilde kürlenir. Sıkıştırıldığında, silikon yüzeyi körük şeklini alır ve ürünün nominal boyutunun ±%50’sine kadar (toplam %100) hareketi absorbe edebilir. Körük, hareket sırasında açılıp kapanarak gerilme kuvvetleri olmadan çalışmasını sürdürür.
Emshield DFR / WFR CE, montaj kolaylığı sağlamak amacıyla nominal boyutundan biraz daha küçük sıkıştırılmış halde teslim edilir.
Montaj işlemi:
- Alt tabaka yüzeylerini temizleyin ve tedarik edilen epoksi yapıştırıcıyı alt tabakalara uygulayın.
- Ambalaj malzemelerini çıkarın ve Emshield DFR / WFR CE’yi derze yerleştirin.
- Emshield DFR / WFR CE, derz boşluğunu tamamen doldurup alt tabakalara yapıştıktan sonra, saha uygulaması ile silikon köşe boncuğu çekilerek alt tabaka ile tamamen su geçirmez bir sızdırmazlık sağlanır.
Özellikler
Su Geçirimsizlik – Emshield DFR CE ve WFR CE, gerilimsiz silikon körüklere sahip olacak şekilde üretilmiştir ve hava koşullarına maruz kalan yüzeye isteğe bağlı bir silikon pah uygulandığında, NF 12154 testine uygun olarak su geçirmez bir sızdırmazlık sağlar.
Yangın Dayanımı – Yangın geciktirici emprenye edilmiş köpük, doğru şekilde monte edildiğinde, EN 1366-4 testine uygun olarak 1, 2, 3 veya 4 saatlik yangın koruması sağlar.
Ses Zayıflatma – Emshield DFR CE ve WFR CE, genleşme derzinde genellikle meydana gelen ses iletimini en aza indirir.
Rs.w (C ; Ctr) : ≥ 54 (-1 ; -3) değerine sahiptir ve NF EN 10140-2 (2013) ile NF EN 12999-1 (2014) standartlarına uygundur.
İnvazif Olmayan Sabitleme – Emshield DFR CE ve WFR CE, alt tabaka ile sert metal bağlantılara sahip değildir.
Sistem, derz yüzeyine şu üç yöntemle sabitlenir:
- Köpüğün geri basıncı,
- Epoksi yapıştırıcı,
- Derz yüzeyine enjekte edilen sızdırmazlık bantları.
Boyutlar
12 mm (1/2 inç) ile 100 mm (4 inç) arasındaki derzler için uygundur.
Hareket Kapasitesi
Nominal malzeme boyutunun +%50 ve -%50 (toplam %100) hareket kapasitesine sahiptir ve ASTM E1399, UL 2079 ve EN 1366-4 standartlarına uygundur.
Renk
Emshield DFR CE ve WFR CE’nin silikon yüzeyleri, çevresindeki yüzeylerle uyum sağlamak için çeşitli renklerde üretilebilir.
- Dow 790, Pecora 890 ve Dow 748 endüstri standart renk seçenekleri mevcuttur.
Kullanım Alanları

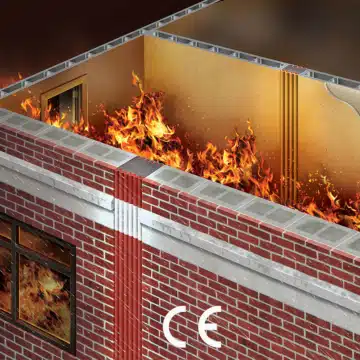

- Emshield WFR CE, dış ve iç duvarlardaki hareket derzlerinde kullanılmak üzere tasarlanmıştır.
- Su geçirmezlik, yangın dayanımı, ses yalıtımı ve termal verimlilik kombinasyonunun gerekli olduğu uygulamalar için uygundur.

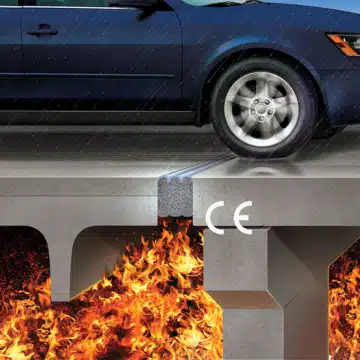

- Emshield DFR CE, döşeme ve zeminlerde kullanılır.
ÖNEMLİ:
Bu talimat özeti genel bir kılavuzdur. Kurulum Verilerine ve gerekiyorsa EMSEAL teknisyeninin proje özelinde verdiği talimatlara başvurunuz.
Kurulum Adımları
- Depolama:
- Ürünü oda sıcaklığında saklayınız.
- Sıcak ortamda genleşme daha hızlı, soğuk ortamda daha yavaş olur.
- Derz Boyutu Kontrolü:
- Malzemenin nominal boyutunun, ortalama sıcaklığa göre ayarlanmış derz boyutuyla eşleştiğinden emin olun.
- Epoksi Uygulaması:
- İnşaat sınıfı epoksiyi karıştırın ve temizlenmiş, astarlanmış alt tabaka yüzeylerine uygulayın.
- Ambalajın Çıkarılması:
- Shrink-wrap ambalajını ve sert mukavva kaplamayı çıkarın.
- Silikon yüzeye fabrikada uygulanan kalıp ayırıcı maddeyi nemli, temiz, tüy bırakmayan bir bez ile silerek temizleyin.
- Malzemenin Yerleştirilmesi:
- Malzemeyi derze en az 6 mm (1/4 inç) içerde kalacak şekilde yerleştirin.
- Malzemenin diğer derz yüzeyine genişlemesine izin verin.
- Büyük boyutlardaki malzemeleri, genişlerken yerine sabitlemek için kama kullanın.
- Bağlantı Yerlerinin Sızdırmazlığı:
- Malzeme, bir sonraki uzunlukla birleşeceği uç kısmına ince bir silikon sızdırmazlık boncuğu uygulayın.
- Görünür köpük uç yüzeylerine tedarik edilen şişen (intumescent) sızdırmazlık malzemesini sürün ve yaydırın.
- Çubukların Birleştirilmesi:
- Birleşecek çubuk uçlarını birbirine temas edecek şekilde bırakın ve derzden hafifçe dışarı taşacak şekilde hizalayın.
- Geri kalan malzemeyi derze yerleştirin ve ardından dışarı taşan birleşim noktalarını geriye doğru bastırarak derze oturtun.
- Son Yüzey İşlemleri:
- Yüzey birleşimlerinde, silikon sızdırmazlık malzemesini silikon körüklere harmanlayarak düzgün bir görünüm elde edin.
- Körüklerin katlanmasını engellememeye dikkat edin.
- Sızdırmazlık İşleminin Tamamlanması:
- Malzeme derz boyunca tamamen genişledikten sonra, tedarik edilen sıvı silikonu tabanca ile uygulayın ve alt tabaka ile körük arasındaki bağlantıyı düzgün bir şekilde şekillendirin.
CAD dosyaları ve Örnek Şartnameyi E-posta yolu ile talep ediniz.
