Metacaulk Intumesan Boru Klavuzu
Ürün Özellikleri
Kullanım Yerleri:
Kontrol ve Tamiri:
RectorSeal, yangın durdurucu sistemlerin kurulum sırasında ASTM E2174 ve ASTM E2393 standartlarına uygun olarak bir denetim yapılmasını önermektedir. Kurulum sonrası yapılan denetim ve tahribatlı örnekleme gerektiğinde, RectorSeal, hasar gören yangın durdurucu sistemi orijinal olarak kurulan ürünle değiştirmeyi ve montajın orijinal yangın durdurucu listeleme ile eşleştiğinden emin olunmasını tavsiye etmektedir. Yangın durdurucu ürünler ve dolgu malzemelerinin kimyasal yapısı nedeniyle, malzeme derinliğinin yapıştırma noktasındaki yüzey bağlantı bölgesinden ölçülerek belirlenmesi gerektiği ve sertleşme sürecinde dolgu malzemelerinin boyutlarında azalma olabileceği belirtilmektedir.
Raf Ömrü Depolama:
- Metacaulk Intumesan Sleeve kuru bir ortamda saklanmalıdır. Ürün, orijinal ambalajında, koruyucu bir kaplama altında muhafaza edilmelidir. Stok rotasyonu programı önerilmektedir.
- Sınırlamalar: Uzun süreli yağmur veya tuzlu su spreyine maruz kalabilecek dış ortam koşullarında kullanılması uygun değildir. Talimatlara uygun olarak kullanıldığında başka bir sınırlama bulunmamaktadır.
Kullanım Amaçları:
- Alçıpan Duvar,
- Tuğla Duvar,
- Betonarme Perde,
- Betonarme Döşeme,
- Çelik Kompozit Döşeme,
Delip geçen tesisatlar için Yangına Dayanıklı Sleeve olarak kullanılmaktadır.
Ürün Açıklaması:
Metacaulk® İntumesan Sleeve, PVC, cc-PVC, CPVC, FRPP, PP, ABS ve PVDF borular, PEX ve metal olmayan rijit boru tesisatları ile PVC’den metalik malzemeye geçişlerde kullanılan bir yangın durdurucu sızdırmazlık ürünüdür. Kolaylıkla herhangi bir değişiklik yapmadan, çelik cıvata veya bağlantı elemanları olmadan kurulan bu Intumescent Sleeve, çelik kompozit döşemenin düzensiz konturlarını geçen yanıcı boruların yangın durdurucularında ideal bir çözümdür. Yangın Durdurucu Kelepçe veya sargı ‘ya ihtiyaç duymadan bu malzeme, duvarları 90°’den daha az açıyla geçen borular için mükemmeldir. Ayrıca, geçişin her iki tarafında yangın durdurucu uygulama gerekliliğini ortadan kaldırır.
İntumesan Sleeve, boruların etrafına kolaylıkla sarılabilir ve dayanıklı bir galvaniz çelik dış kaplama ile üretilmiştir, iç kısmı ise yüksek intumescent (genleşen) bir malzeme ile kaplanmıştır. Sleeve, borunun etrafına fiberglas bant, perçin veya hortum kelepçeleriyle sabitlenir. Metacaulk 1000 veya 150+ Mastik ile kullanıldığında, anında duman sızdırmazlık sağlar.
Bu ürün, yanıcı boru geçişlerini güvenli ve hızlı bir şekilde sızdırmaz hale getirmek için kullanılır ve böylece yangının ve dumanın yayılmasını engeller.
Test Bilgisi:
Metacaulk İntumescent Sleeve, Underwriters Laboratories tarafından Yangın Durdurucu Cihaz olarak sınıflandırılmıştır. Spesifik test kriterleri için UL Product iQ’ya bakın veya Denge Yapı ile iletişime geçin. Metacaulk İntumescent Sleeve, UL 1479 (ASTM E814) test standartlarına uygun olarak minimum 0.01 inç (2.5 Pa) su pozitif basıncı altında test edilmiştir. Ayrıca, CAN/ULC-S115 (Yangın Durdurucu Sistemlerin Yangın Testleri) test standartlarına uygun olarak test edilmiştir. UL 1479 Yangın Durdurucu Geçiş Testleri standardına göre hızlandırılmış yaşlanma ve yüksek nem çevresel maruziyet testlerine uygundur.
Onaylar:
RectorSeal İntumesan Sleeve’ler önceden yangın durdurucu özelliği eklenmiş olarak gelir ve oldukça kolay monte edilir.
Adım 1: Kullanılan borunun çapına uygun sleeve’i seçin – 234 Sleeve, 2 inç (51 mm), 3 inç (76 mm) veya 4 inç (102 mm) çapındaki borular için kullanılır. 68 Sleeve ise 6 inç (152 mm) veya 8 inç (203 mm) çapındaki borular için kullanılır.
Adım 2: Uygulama için gereken sleeve sayısını belirleyin.
Adım 3: Sleeve’in sabitleneceği yöntemi belirleyin (fiberglass bant, pop perçin, kelepçe veya tel).
Adım 4: Kurulum için, sleeve’i borunun etrafına döşeme veya duvarın altından ya da üstünden sarın. Sleeve’in iç tarafındaki intumescent malzeme boruya bakacak şekilde sarılmalı ve çıplak metal ucun yaklaşık 2 inç (51 mm) kadar örtüşmesi sağlanmalıdır.
Adım 5: Sleeve’i boru etrafında seçilen sabitleme yöntemiyle sabitleyin.
Adım 6: Sleeve’i montajdan geçirerek döşeme ve/veya tavan içinde ya da duvar içinde ortalayacak şekilde itin/kaydırın. Sleeve’in uçları, döşeme veya duvar yüzeyinin her iki tarafından aynı mesafe uzatılmalıdır.
Adım 7: Sleeve’in minimum 0,25 inç (6 mm) anüler boşluğa ihtiyacı vardır. Sleeve kurulumunun ardından, bu boşluğa arka dolgu malzemesi (backer rod) sıkıştırarak yerleştirilebilir. Gerekli derinlikte dolgu malzemesini yerleştirmek için arka dolgu malzemesini uygun şekilde yerleştirin.
Adım 8: Çevre boşluğunu gerekli derinlikte yangın durdurucu dolgu malzemesiyle doldurun. Tam talimatlar ve sistem listeleri için UL Product iQ’ye danışın.

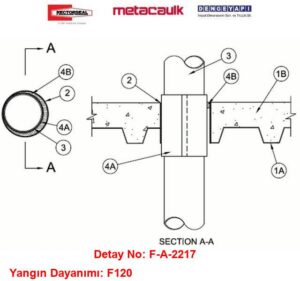

Metacaulk İntumesan Boru Klavuzu, duvarın her iki tarafını da yangına karşı koruyacak şekilde, duvarın herhangi bir tarafından monte edildiğinde etkili olur ve duvar ve döşemeden geçen borular için kollara ekonomik bir alternatif sunar. Intumescent Sleeve, aynı zamanda retrofit gerektiren uygulamalarda da kullanılabilir. PVC, cc-PVC, CPVC, FRPP, PP, ABS ve PVDF borular ile kullanılabilir. PEX ve 2 inç (5 cm) ila 8 inç (20 cm) arasında değişen çaplarda rijit, metalik olmayan boru geçişlerinde kullanıma uygundur. Sleeve, beton döşeme/duvar kurulumlarında ve beton oluklu döşeme montajlarında kullanıma yönelik test edilmiştir. 8 inç (20 cm) çapında veya daha küçük PVC ve CPVC borularla olan uygulamalarda, sleeve’in döşemeye veya duvara dökme ya da harçla yerleştirilmiş isteğe bağlı bir sleeve (S/10 veya daha ağır) ile kullanımı onaylanmıştır.
