Yangın Dayanımlı Genleşme Derzleri
Yapısal genleşme derzleri, binanın sıcaklık değişimi, rüzgâr yükü ve deprem hareketiyle genleşip büzülmesine izin veren boşluklardır. Bu boşluk yangın kompartımanını da böldüğü için, derzin kendisi bir yangın geçiş noktasıdır ve duvar ya da döşemeyle aynı süre boyunca yangına direnmek zorundadır.
Emshield ailesi, klasik mastik + yün dolgu çözümlerinden farklı olarak tek parça, önceden sıkıştırılmış bir malzemedir: derz açılıp kapandıkça hareketi izler, yangında genleşerek boşluğu kapatır. Ürünler EN 1366-4 ve UL/ULC standartlarına göre sertifikalıdır.
Aşağıdaki listede 12 genleşme derzi çözümü yer alıyor. Her satırdaki PDF simgesi teknik veri föyüne, anahtar simgesi montaj kılavuzuna gider. Derzlerde kullanılan yangın durdurucu detaylar için yapısal derz detay kataloğuna bakabilirsiniz.
Emshield WFR3, 3 saat (F180) UL sertifikalı bir yangın bariyeridir ve yangın macunu veya yangın durdurucu malzemelere alternatif olarak önceden üretilmiştir.
Hareket Yeteneği
Toplam 50% (+25% ve -25%) of nominal ölçüsüne göre.
Ölçüler
1/2″ to 6″ (12 – 150mm)

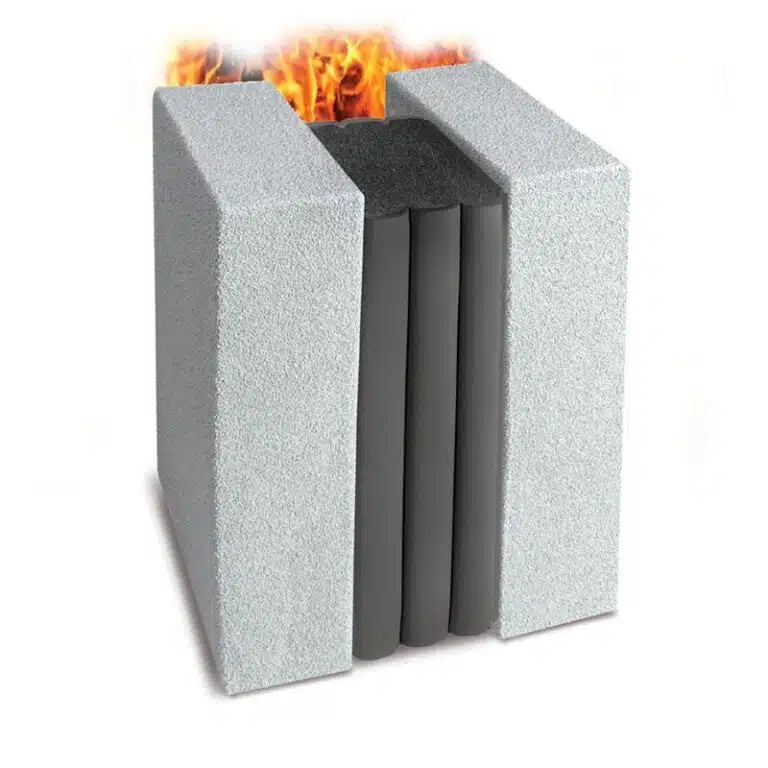

EMSEAL Emshield WFR2 – Yangına Dayanıklı ve Su Geçirmez Çözüm
Emshield WFR2, duvarlarda ve dikey düzlem uygulamalarında yapısal genleşme derzleri ile inşaat derzlerinde kullanılan, yangına dayanıklı, su geçirmez bir birincil sızdırmazlık çözümüdür. Ürün, onarım, yenileme ve yeni kurulum projeleri için uygundur.
Yangına Dayanım Sertifikası:
- Sertifikalar: UL ve ULC tarafından 2 saatlik yangın bariyeri olarak onaylanmıştır.
- Alternatif Yangın Dayanımları:
- 1 Saat: Emshield WFR1 kullanın.
- 3 Saat: Emshield WFR3 kullanın.
Genleşme Kapasitesi
Ürün, nominal olarak sağlanan boyutun %100 genleşme kapasitesine sahiptir:
- +%50 genişleme
- -%50 daralma
Bu özellik, genleşme derzinin genişlik değişimlerine esnek bir şekilde uyum sağlayarak hem genişleme hem de daralma hareketlerini etkili bir şekilde karşılayabileceğini ifade eder.
Boyutlar ve Derinlik Bilgileri
- Genleşme Derzi Genişlikleri:
- Minimum: 1/2 inç (12 mm)
- Maksimum: 6 inç (150 mm)
- Ürün Derinliği:
Tüm boyutlar için ürün derinliği sabittir: 4 inç (100 mm) - Not:
- 1 1/2 inç (40 mm) altında olan boyutlar, tek bir körüklü olarak üretilmektedir.
- Daha büyük boyutlar, birden fazla körük içermektedir.
Otopark Tabliyeleri, Araç Park Alanları, Stadyumlar ve Döşemeler İçin SJS-FR1 (F60 Yangın Dayanımlı) ve SJS-FR2 (F120 Yangın Dayanımlı)
Hareket Kabiliyeti
Toplam %100 hareket (+%50 / -%50 nominal boyut oranında hareket kapasitesi)
Boyutlar
- 50 mm – 250 mm (2” – 10”)
- Ürün Derinliği: 150 mm (6”)
SJS-FP-FR, 2 saat yangın dayanımı, su yalıtımı ve yüksek trafik yüklerine dayanıklı genleşme derzi sistemidir.
Hareket Kabiliyeti
- Nominal tedarik edilen boyutun %100 Toplam Hareketi (+%50 ve -%50) destekler.
Boyutlar
- Genişlik: 4" ile 10" (100–250 mm) arasında.
(Not: 1 inç (25 mm) ve daha büyük derz boşlukları için de kullanılabilir, EMSEAL ile iletişime geçiniz.) - Derinlik: Köpük/omurga montajı 6 inç (150 mm) derinliğindedir. Bitmiş derinlik, FP bacak yüksekliğine bağlıdır.
Emshield WFR1, 1 saat yangına dayanımlı, su geçirmez, çift taraflı sızdırmazlık sağlayan bir duvar genleşme derzidir.
Hareket Kapasitesi
Nominal verilen boyutun toplam %100’üne kadar hareket kapasitesine sahiptir (+%50 ve -%50).
Ölçüler
- 12 mm (1/2 inç) ile 150 mm (6 inç) arasındaki derzler için uygundur.
- Tüm boyutlar için ürün derinliği: 100 mm (4 inç).
Not: 40 mm (1 1/2 inç) altındaki boyutlar tek körüklü olarak üretilmektedir. Daha büyük boyutlarda birden fazla körük bulunmaktadır.
Emshield DFR3, 3 saat UL sertifikalı bir yangın bariyeridir.
Hareket Kapasitesi:
Nominal verilen boyutun toplam %50’sine kadar (+%25 ve -%25).
Ölçüler
- Boyut Aralığı: 12 mm ile 100 mm (1/2" – 4")
Not: 40 mm'den (1 1/2") küçük boyutlar tek körüklü olarak üretilir. Daha büyük boyutlarda birden fazla körük bulunur. (100 mm'nin [4"] üzerindeki boyutlar için SJS-FR'ye bakınız veya EMSEAL ile iletişime geçiniz.)
- Tüm boyutlar için sızdırmazlık derinliği: 100 mm (4")

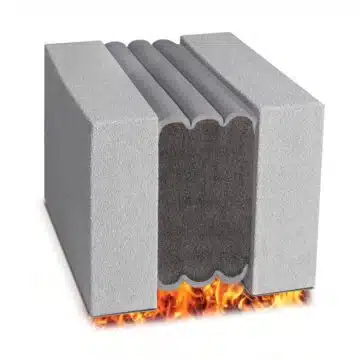

Yangın dayanımlı bir genleşme derzi olan Emshield DFR2, döşeme uygulamalarında yapısal genleşme derzleri ve inşaat derzleri için tamir, yenileme ve yeni montajlarda kullanılan su geçirmez, trafik dayanımlı bir birincil sızdırmazlık malzemesidir.
Emshield DFR2, 2 saatlik UL sertifikalı bir genleşme derzi yangın bariyeridir. (3 saatlik yangın dayanımı için Emshield DFR3 modeline bakınız.)
Hareket Kapasitesi
Toplam %100 hareket kapasitesi (+%50 ve -%50 nominal tedarik edilen boyut üzerinden).
Boyutlar
1/2 inç – 4 inç (12 – 100 mm)
Not: 1 1/2 inç (40 mm) altındaki boyutlar, tek körüklü olarak üretilmektedir. Daha büyük boyutlar, birden fazla körük içerir. 4 inç (100 mm) üzerindeki boyutlar için SJS-FR modeline bakınız veya EMSEAL ile iletişime geçiniz.
Tüm boyutlar için sızdırmazlık derinliği: 4 inç (100 mm)

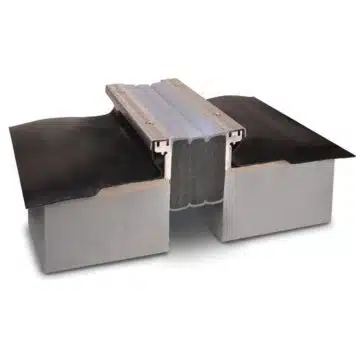

Emshield DFR-FP
UL ve ULC Sertifikalı, 2 Saat Yangın Dayanımlı, Su Geçirmez Genleşme Derzi – Çift Katmanlı Döşeme Yapıları İçin
- Emshield DFR-FP, UL ve ULC sertifikalı, 2 saat yangın dayanımlı, su geçirmez bir genleşme derzidir.
Hareket Kapasitesi
Nominal verilen boyutun toplam %100’üne kadar hareket kapasitesine sahiptir (+%50 ve -%50).
Boyutlar
12 mm (1/2 inç) ile 100 mm (4 inç) arasındaki derzler için uygundur.

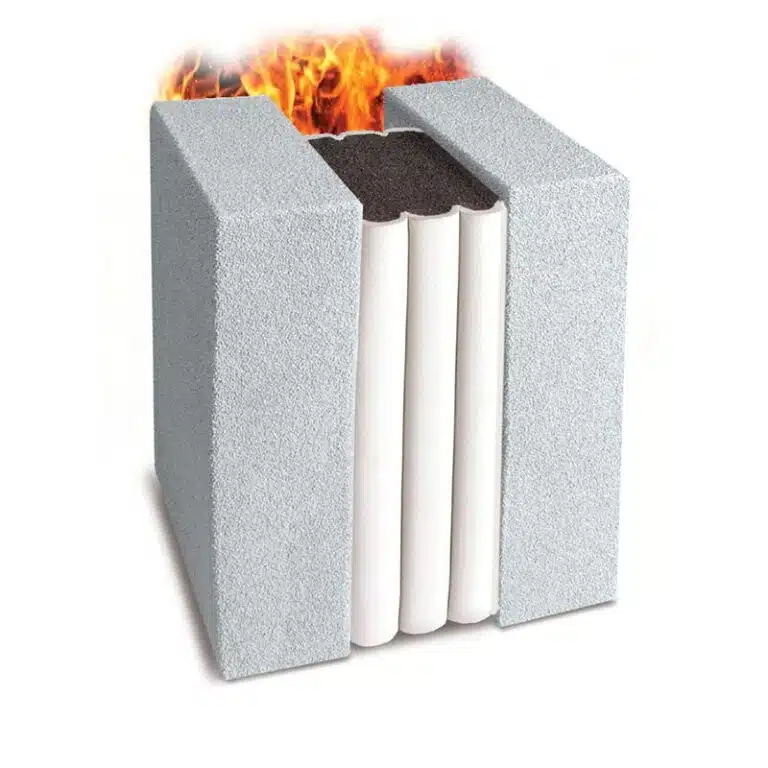

SecuritySeal SSW2
Delmeye dayanıklı, yangın dayanımına sahip bu genleşme derzi ve derz contası, su geçirmezdir, F120 yangın dayanımına sahiptir ve yüksek hareket kabiliyeti sunar.
Hareket Yeteneği:
Nominal sağlanan ölçünün toplam %100’ü (yani, +%50 ve -%50 hareket aralığı).
Ölçüler
- Boyut Aralığı: 1/2″ ila 6″ (12 – 150 mm)
- Not: 1 1/2″'den (40 mm) küçük ölçüler tek bir körük ile üretilirken, daha büyük ölçülerde birden fazla körük kullanılmaktadır.
- Ürün Derinliği: Tüm ölçüler için 4 inç (100 mm)

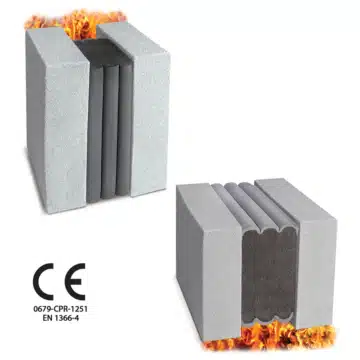

EN-1366-4’e göre test edilmiş, yangına dayanımlı bir genleşme derzi olan Emshield DFR / WFR CE, CE işaretine ihtiyaç duyan Avrupa ve diğer pazarlar için tasarlanmış silikon kaplamalı bir hareket derzidir. CSTB France tarafından test edilmiş ve Avrupa Teknik Değerlendirme (ETA) tarafından sertifikalandırılmıştır. Emshield DFR / WFR CE, 4 saate kadar yangın dayanımı sağlar ve su, hava ve duman geçirmezlik özelliğine sahiptir.
Hareket Kapasitesi
Nominal malzeme boyutunun +%50 ve -%50 (toplam %100) hareket kapasitesine sahiptir ve ASTM E1399, UL 2079 ve EN 1366-4 standartlarına uygundur.
Boyutlar
12 mm (1/2 inç) ile 100 mm (4 inç) arasındaki derzler için uygundur.

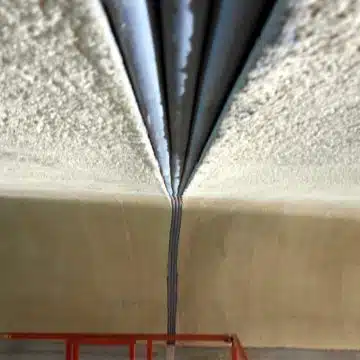

- RWS (Rijkswaterstaat), 1979 yılında Hollanda Altyapı ve Çevre Bakanlığı tarafından yapılan testler sonucunda oluşturulan bir tünel yangın standardıdır.
- En kötü senaryo olarak, 50 m³ (1765 ft³) yakıt (bir tanker dolusu) ile tünel içinde bir yangın çıkması esas alınmıştır.
Hareket Kapasitesi
Nominal verilen boyutun toplam %100’üne kadar hareket kapasitesine sahiptir (+%50 ve -%50).
Boyutlar
- 12 mm (1/2 inç) ile 100 mm (4 inç) arasındaki derzler için uygundur.
- Sızdırmazlık Derinliği: 100 mm (4 inç).

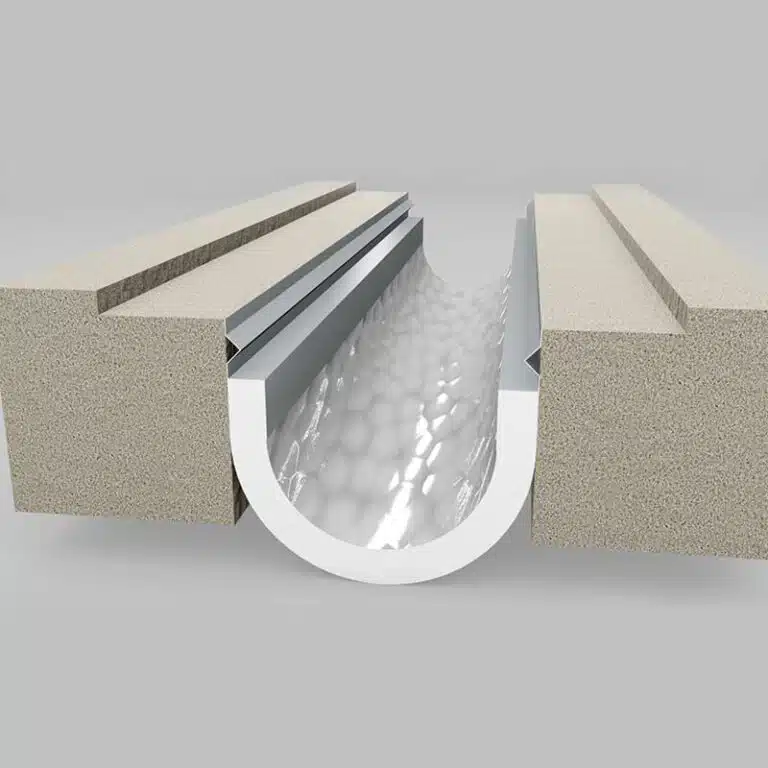

Genleşme Derzleri İçin Yangın Bariyer Sistemi – Yatay ve Dikey Koşullar
2 Saat, UL 2079 Yangın Dayanımlı ve ASTM E-1399 Sismik Yanal Kayma Hareketine Uygun
Hareket Kabiliyeti
- Toplam %100 hareket kapasitesi (+/- %50).
- Paralel yanal kayma ve çok yönlü sismik hareketlere uyumlu.
Boyutlar
- 10" – 20" (255 – 510 mm)
- Özel boyutlar için Sika Emseal ile iletişime geçin.
Yukarıdaki boyutlar, tahmini çalışma sıcaklığı aralığının orta noktasındaki nominal derz genişlikleridir.
Hangi Derz Çözümünü Seçmeliyim?
Derz seçimi; derzin bulunduğu yapı elemanına (duvar / döşeme), beklenen hareket miktarına ve su geçirmezlik ya da sismik hareket gibi ek gerekliliklere göre yapılır.
| İhtiyaç | Ürün Ailesi | Ürünler |
|---|---|---|
| Duvar genleşme derzi | WFR serisi | Emshield DFR / WFR CE İşaretli, EN 1366-4 · Emshield® WFR1 Yangına Dayanımlı Duvar Gen · WFR2 Yangına Dayanıklı Duvar Genleşme Derz · Emshield® WFR3 Yangın Dayanımlı Genleşme D |
| Döşeme genleşme derzi | DFR serisi | Emshield DFR / WFR CE İşaretli, EN 1366-4 · Emshield® DFR-FP Yangına Dayanımlı, Su Geç · Emshield® DFR2 Yangına Dayanıklı Döşeme Ge · Emshield® DFR3 Yangın Dayanımlı Döşeme Gen |
| Su geçirmez / dış cephe | FP ve SJS-FP serisi | Yangın Dayanıklı Genleşme Derzi · Emshield® DFR-FP Yangına Dayanımlı, Su Geç · Emshield® DFR2 Yangına Dayanıklı Döşeme Ge · Emshield® WFR1 Yangına Dayanımlı Duvar Gen · SJS-FP-FR2 Yangına Dayanımlı, Su Geçirmez, · SJS-FR · WFR2 Yangına Dayanıklı Duvar Genleşme Derz |
| Sismik hareket | SJS serisi | SJS-FP-FR2 Yangına Dayanımlı, Su Geçirmez, · SJS-FR · Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdu |
| Delmeye dayanıklı / güvenlik | SecuritySeal | Yangın Dayanıklı Genleşme Derzi |
Sık Sorulan Sorular
Genleşme derzi neden ayrıca yangın korumasına ihtiyaç duyar?
Genleşme derzi, yangın kompartımanını oluşturan duvar veya döşemede baştan sona devam eden bir boşluktur. Kompartımanın 120 dakika dayanması isteniyorsa o boşluğun da 120 dakika duman ve alev geçirmemesi gerekir. Derz boş bırakılırsa yangın en hızlı yolu bu boşluktan bulur.
Emshield ile mastik + taşyünü dolgu arasındaki fark nedir?
Mastik ve yün dolgu, derz her hareket ettiğinde yorulur; zamanla yapışma kaybı ve çatlak oluşur, periyodik bakım ister. Emshield önceden sıkıştırılmış tek parça bir malzemedir: derz açılıp kapandıkça geri yaylanır, hareketi izler ve yangında genleşerek boşluğu kapatır. Bakım gerektirmez.
Hareket kapasitesi ne anlama geliyor?
Nominal derz ölçüsüne göre malzemenin ne kadar açılıp kapanabileceğini gösterir. Örneğin toplam %100 hareket kapasitesi, 50 mm nominal ölçüdeki bir derzin 25 mm daralıp 25 mm genişlemesine izin verildiği anlamına gelir. Seçim yapılırken projedeki hesaplanmış hareket miktarı esas alınır.
Duvar ve döşeme derzi için aynı ürün kullanılır mı?
Hayır. WFR serisi duvar (wall) derzleri, DFR serisi döşeme (deck/floor) derzleri içindir. Döşeme derzleri üzerine yük binebildiği ve su birikebildiği için farklı yoğunluk ve yüzey bitişi gerektirir.
Su geçirmezlik gerekiyorsa hangi ürün kullanılır?
Dış cephe, teras, otopark rampası gibi suya maruz kalan derzlerde FP ekli seriler (DFR-FP, SJS-FP-FR2) kullanılır. Bu ürünler yangın dayanımına ek olarak su geçirmezlik ve ses yalıtımı sağlar.
Ürünler hangi belgelere sahip?
Emshield DFR ve WFR serileri CE işaretli ve EN 1366-4 sertifikalıdır; ayrıca UL ve ULC sertifikaları bulunur. Her ürünün sayfasından teknik veri föyü, montaj kılavuzu ve güvenlik bilgi formu indirilebilir.
