Yangına Dayanıklı Cam Cephe / Giydirme Cephe Detayları
Kat arası yangın bariyeri (perimeter fire barrier) nedir?
Giydirme cephe ve cam cephe sistemlerinde, döşeme kenarı ile cephe panelinin arkası arasında yapısal olarak zorunlu bir boşluk kalır. Kompartıman duvarı burada sona erdiği için yangın, kat döşemesinin etrafından dolaşarak üst kata ulaşabilir; bu olaya cephe boyunca yayılım (leapfrogging) denir. Kat arası yangın bariyeri, bu boşluğu döşeme dayanımına eşit süre boyunca kapatan sistemdir.
Bariyerin çözmesi gereken iki şey aynı anda vardır: yangın anında boşluğu sızdırmaz biçimde kapatmak ve normal kullanımda cephenin rüzgâr, sıcaklık ve deprem hareketini izlemek. Bu yüzden seçimde belirleyici olan iki kriter cephenin hareket kabiliyeti (statik mi, dinamik mi) ve döşeme kenarı ile cephe arasındaki derz genişliğidir.
Yangın yönetmelikleri bu boşluğun akredite bağımsız laboratuvarlarda test edilmiş bir detayla kapatılmasını şart koşar; sahada üretilen çözümler kabul edilmez.
Aşağıdaki detay kataloğu nasıl kullanılır?
Listede 10 test edilmiş cam cephe / giydirme cephe yangın bariyeri detayı yer alıyor; tamamı F120 dayanımlıdır. Soldaki filtrelerden cephe hareket kabiliyetini, derz genişliğini ve kullanılan ürünü seçerek listeyi daraltabilirsiniz. Her satırdaki PDF simgesi o detayın çizim föyüne gider.
Cepheden bağımsız tesisat geçişleri için şaft geçişi detay kataloğuna, döşeme ve duvar içindeki yapısal derzler için yapısal derz detay kataloğuna bakabilirsiniz.
Listede 10 test edilmiş cephe yangın bariyeri detayı bulunuyor.
Hangi Cephe Bariyeri Detayına Bakmalıyım?
Katalogdaki 10 detayın tamamı F120 dayanımlıdır; ayrışma cephenin hareketine ve derz genişliğine göredir. Bir satıra tıkladığınızda liste doğrudan o kritere göre filtrelenir.
Cephe hareket kabiliyetine göre
| Cephe tipi | UL ön eki | Detay sayısı | Ne zaman? |
|---|---|---|---|

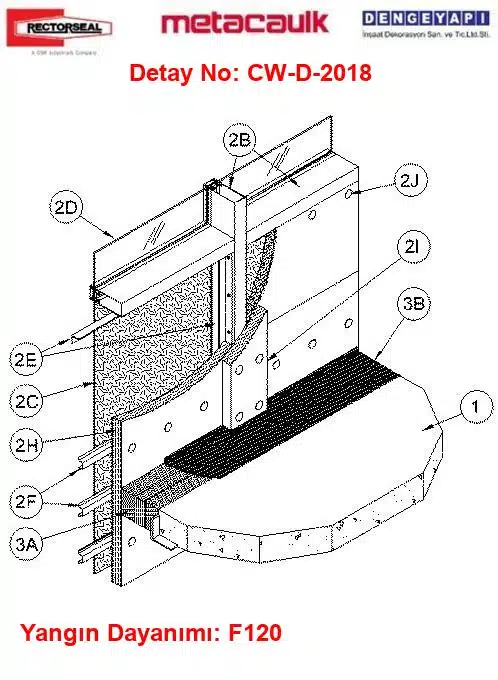

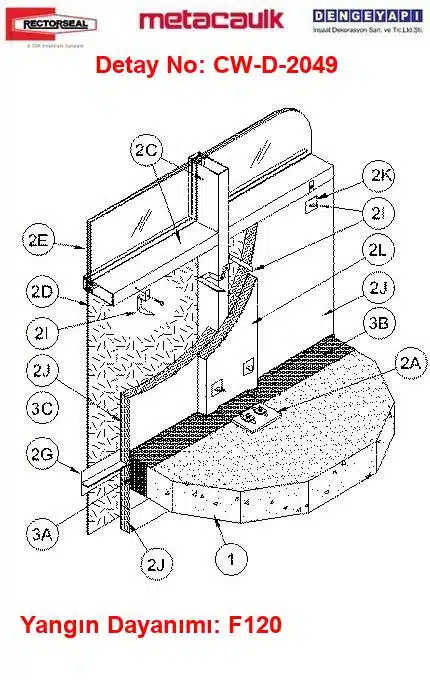

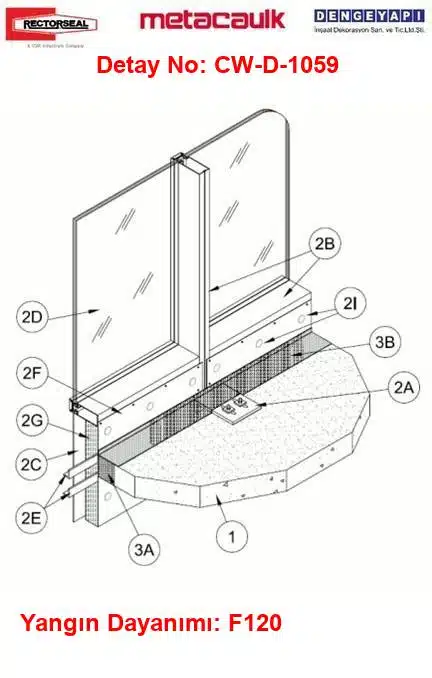

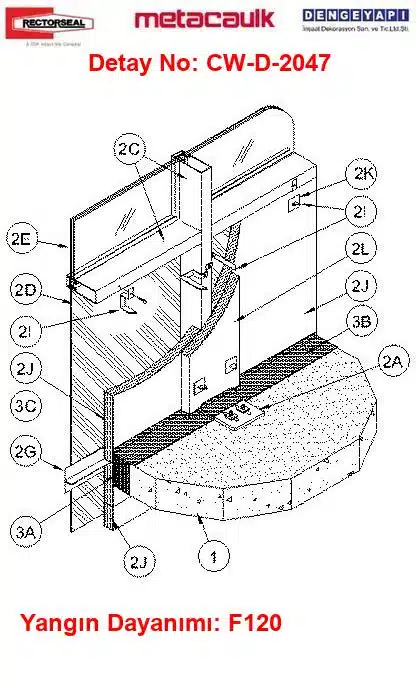

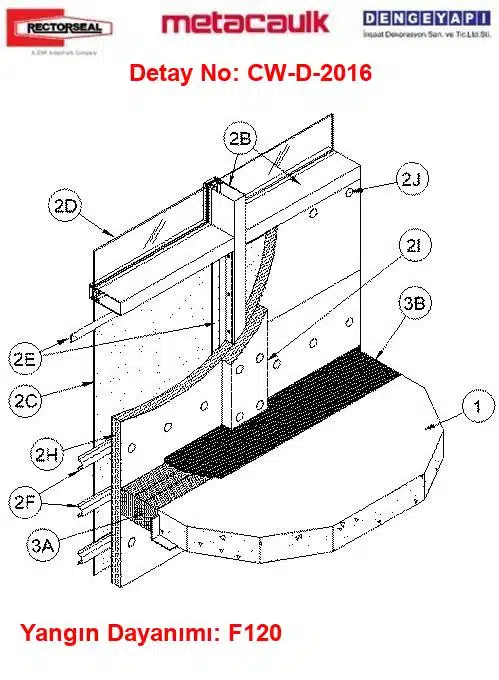

| Dinamik cephe (hareketli) | CW-D | 7 | Rüzgâr, sıcaklık ve deprem hareketini izleyen cepheler; detayların çoğu bu gruptadır. |

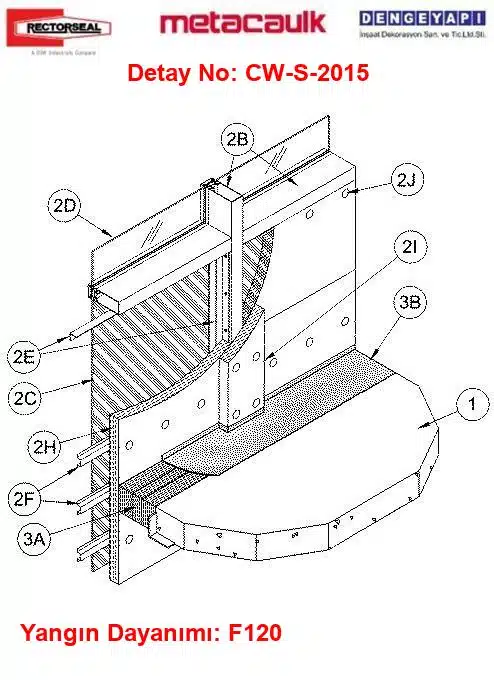

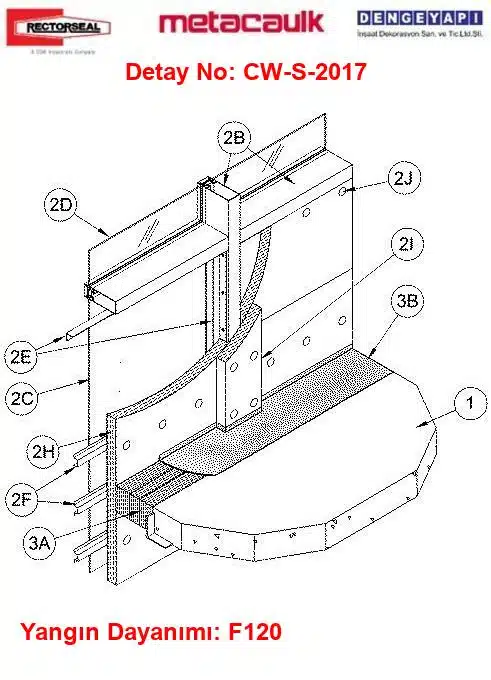

| Statik cephe (hareketsiz) | CW-S | 3 | Kayda değer hareket beklenmeyen cephe birleşimleri. |
Döşeme kenarı derz genişliğine göre
| Derz genişliği | Detay sayısı |
|---|---|
| 50 mm ve altı | 1 |
| 50–150 mm (dinamik) | 1 |
| 100 mm veya küçük | 3 |
| 150–300 mm (dinamik) | 5 |
| 200 mm veya küçük | 2 |
Bir detay birden fazla genişlik aralığı için test edilmiş olabilir; bu yüzden sayılar toplandığında katalog toplamını aşar.
Sık Sorulan Sorular
Kat arası yangın bariyeri ile yangın durdurucu mastik aynı şey mi?
Hayır. Mastik, hareket beklenmeyen dar bir boşluğu dolduran bir malzemedir. Kat arası bariyer ise cephenin sürekli hareketini izlemek zorunda olan bir sistemdir: taşyünü bariyer, mekanik tespit ve üzerine uygulanan esnek kaplama birlikte test edilir. Bileşenlerden biri değiştirilirse test geçerliliğini kaybeder.
CW-D ve CW-S ne anlama geliyor?
CW giydirme cepheyi (curtain wall) belirtir. Üçüncü harf cephenin hareket durumudur: D dinamik, yani rüzgâr, sıcaklık ve deprem hareketini izlemesi gereken cephe; S statik, kayda değer hareket beklenmeyen birleşim. Katalogda 7 dinamik ve 3 statik detay bulunuyor.
Derz genişliğini nasıl ölçmeliyim?
Ölçülmesi gereken, döşeme kenarı ile cephe panelinin arka yüzü arasındaki nominal boşluktur — cephenin tasarım sıcaklığındaki, ne tam açık ne tam kapalı hali. Sahada ölçüm yapıyorsanız ölçüm anındaki sıcaklığı da not edin. Bariyer bu nominal genişliğe göre seçilir ve o genişliğin belirli bir yüzdesi kadar hareketi karşılar.
Havalandırmalı (arkadan havalandırmalı) cephelerde ne değişir?
Arkadan havalandırmalı cephelerde panel arkasındaki hava boşluğu baca gibi davranarak alevi yukarı taşıyabilir. Bu durumda bariyerin yalnızca döşeme boşluğunu değil, panel arkasındaki hava kanalını da kesmesi gerekir. Katalogda bu senaryo için özel olarak test edilmiş detay bulunuyor; föyünde havalandırma boşluğunun nasıl kesildiği gösterilir.
Detayların hepsi F120 mi, daha uzun süre gerekirse ne olur?
Şu an yayında olan 10 detayın tamamı F120 için test edilmiştir. Projeniz daha uzun bir süre gerektiriyorsa arşivimizde henüz yayınlanmamış detaylar olabilir; ölçü ve cephe tipini yazarak bize ulaşın, ekibimiz uygun test raporuyla dönsün.
Cephe bariyeri ile yapısal derz çözümü birbirinin yerine kullanılabilir mi?
Kullanılamaz. Yapısal derz, aynı yapı elemanı içinde devam eden bir boşluktur ve iki yüzü de aynı malzemedir. Cephe bariyeri ise döşeme (beton) ile cephe paneli (cam, alüminyum, kompozit) arasındaki farklı malzemeli, tek taraftan erişilen bir boşluğu kapatır. Test standartları ve montaj yönleri farklıdır.
