Genleşme Derzleri İçin Yangın Bariyer Sistemi – Yatay ve Dikey Koşullar

2 Saat, UL 2079 Yangın Dayanımlı ve ASTM E-1399 Sismik Yanal Kayma Hareketine Uygun

  • Sika Emseal artık tüm Wabo® ürünlerini desteklemekte ve satmaktadır.
  • Wabo®FireFlex, geniş yapısal genleşme derzleri ve inşaat derzlerinde tamirat, yenileme ve yeni montajlar için tasarlanmış, sismik hareketlere uyumlu bir yangın bariyerli genleşme derzi sistemidir.
  • Hem yatay hem de dikey düzlem uygulamalarında kullanılabilir.
  • FireFlex, UL sertifikalı 2 saat yangın dayanımlı bir genleşme derzi yangın bariyeridir.
    • Daha yüksek yangın dayanımı gereksinimleri için Wabo®FlameGuard II (3-4 saat yangın dayanımı) önerilir.
  • Yüksek sıcaklığa dayanıklı yangın bariyer battaniyeleri, paslanmaz çelik folyo, hareket kalkanları ve galvanizli kenar tutucular içerir.
  • ASTM E-1399 hareket testlerinden geçmiştir ve UL tarafından Class II ve Class III hareket sınıfları için onaylanmıştır.
  • UL 2079 standardına göre döşeme/tabliye ve duvar genleşme derzleri için test edilmiş ve sertifikalandırılmıştır.
  • Yaya ve araç trafiğine uygun çözümler için kaplama plakaları (coverplate) ile birlikte kullanılabilir.
  • Eğer UL test edilmiş listelemeler projenizin gereksinimlerini karşılamıyorsa, Sika Emseal’den mühendislik değerlendirmesi (Engineered Judgment) talep edebilirsiniz.
  • Sika Emseal’in önceden sıkıştırılmış yangın dayanımlı köpük genleşme derzi çözümlerine bakınız.

Özellikler

  • ASTM E-1399 standardına göre test edilmiş ve hareket döngüsü gerekliliklerini aşan performans sağlar.
  • UL 2079 sertifikalı, 2 saat yangın dayanımlı, 20″ (510 mm) genişliğe kadar olan genleşme derzleri için uygundur.
  • Kurulum için sıvı yangın durdurucu macun veya sızdırmazlık malzemesi gerektirmez.
  • UL listesi kapsamını aşan özel uygulamalar için mühendislik değerlendirmesi yapılabilir.

Boyutlar

  • 10″ – 20″ (255 – 510 mm)
  • Özel boyutlar için Sika Emseal ile iletişime geçin.

Yukarıdaki boyutlar, tahmini çalışma sıcaklığı aralığının orta noktasındaki nominal derz genişlikleridir.

Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi PDS

Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi Montaj Klavuzu

Şartname Örneği

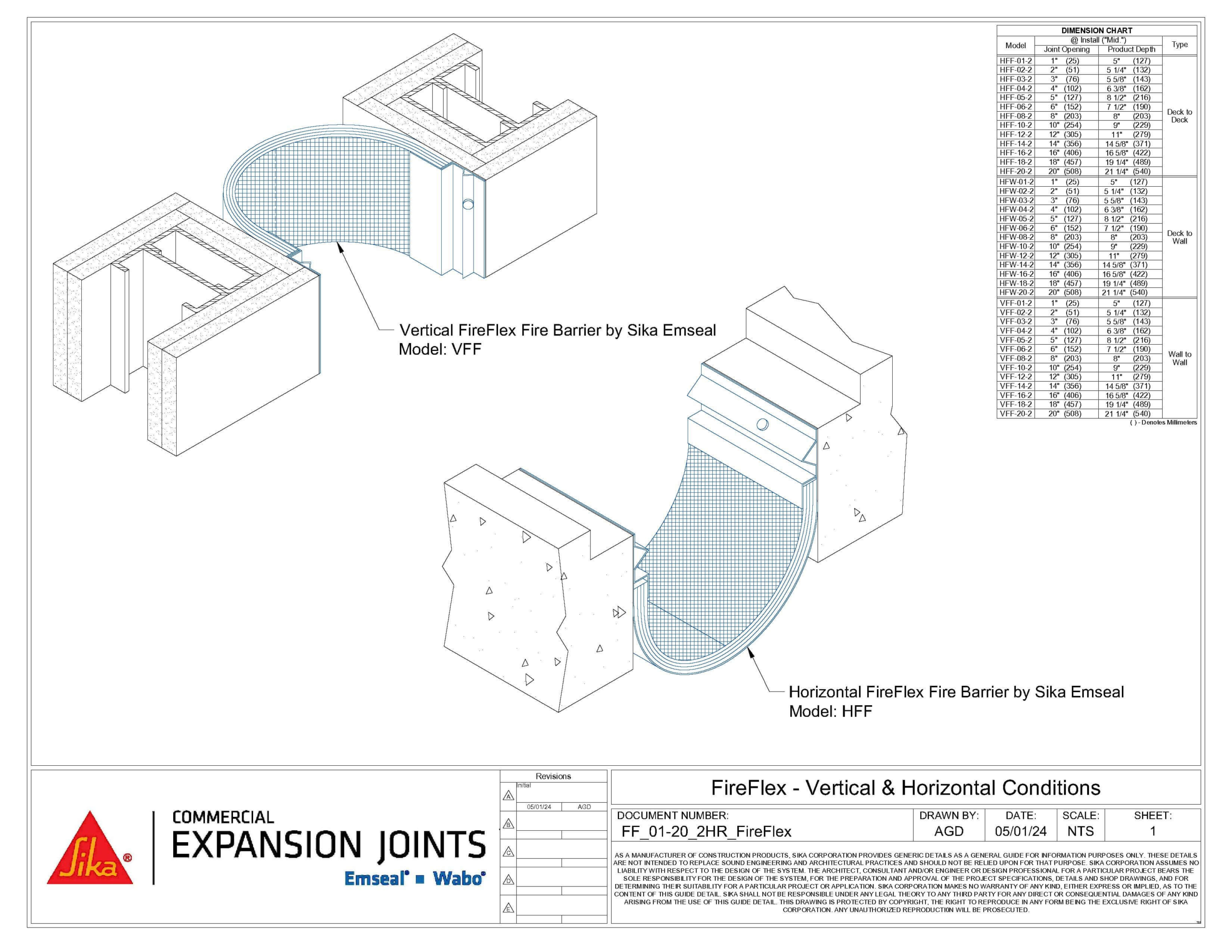

Wabo®FireFlex (VFF/HFF) – Dikey ve Yatay Koşullar

Wabo®FireFlex (VFF/HFF) – Dikey ve Yatay Koşullar

PDF İndir. 111 KB
DWG İndir. 643 KB
CAD Viewer indirmek için Tıklayınız.

Hareket Kabiliyeti

  • Toplam %100 hareket kapasitesi (+/- %50).
  • Paralel yanal kayma ve çok yönlü sismik hareketlere uyumlu.

Renk

  • Paslanmaz Çelik (Stainless Steel)

Kısaltmalar ve Anlamları

  • VFF = Vertical (Dikey Uygulama)
  • HFF = Floor-to-Floor (Döşeme-Döşeme Derzi)
  • HFW = Floor-to-Wall (Döşeme-Duvar Derzi)

Ambalaj / Kapsamı:

2” – 6” (50 mm – 150 mm) Genişlik İçin:

  • Metal tutucular (retainers), 10 ft (3 m) uzunlukta sevk edilir.
  • Yangın bariyer battaniyesi (fire blanket), 25 ft (7.6 m) uzunluğunda rulo olarak gönderilir.

8” – 20” (200 mm – 510 mm) Genişlik İçin:

  • Metal tutucular, doğrudan yangın bariyer battaniyesine monte edilmiştir.
  • 10 ft (3 m) uzunlukta sevk edilir.
  • Aksesuarlar, üreticinin standart etiketli kutularında paketlenmiştir.

FireFlex Bileşenleri

  • Yüksek sıcaklığa dayanıklı yangın bariyer battaniyeleri
  • Paslanmaz çelik folyo (stainless steel foil)
  • Hareket kalkanları (cycling shields)
  • Galvanizli kenar tutucular (galvanized edge retainers)

FireFlex Test ve Sertifikalar

  • UL 2079 standardına göre test edilmiş ve sertifikalandırılmıştır.
  • ASTM E1966, ASTM E119 ve ASTM E1399 gerekliliklerini karşılamaktadır.
  • UL 2079, ASTM E1966 gibi ASTM E119 yangın testi ve ASTM E1399 hareket döngüsü testlerini kapsayacak şekilde geliştirilmiştir.

Özel Projeler İçin Mühendislik Değerlendirmesi:

  • Eğer UL test edilmiş listelemeler projenizin gereksinimlerini karşılamıyorsa, Sika Emseal’den mühendislik değerlendirmesi (Engineered Judgment) talep edebilirsiniz.
  • Bu değerlendirmeler, UL 2079 test verileri kullanılarak Sonlu Elemanlar Analizi (Finite Element Analysis – FEA) modellemesi ile yapılmaktadır.
Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi
Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi
Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi
Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi
Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi
Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Sismik Genleşme Derzi

Kullanım Alanları

  • Döşemeler ve tabliyeler (floors and decks)
  • Dikey duvarlar (vertical walls)
  • İç mekan ve açık hava uygulamaları (interior and open air)
  • Stadyumlar (stadiums)
  • Otopark tabliyeleri (parking decks)
  • Merdiven kulesi çevreleri (stair tower perimeters)
  • Tabliye-tabliye bağlantıları (deck-to-deck)
  • Tabliye-duvar bağlantıları (deck-to-wall)
  • Tavanlar (ceilings)
  • Arenalar (arenas)
  • Zeminler (floors)
  • Merdiven/asansör kulesi çevreleri (stair/elevator tower perimeters)
  • Derz kaplamaları altında iç mekan zeminleri (interior floors under joint covers)

Sık Sorulan Sorular

Wabo FireFlex kaç dakika yangın dayanımı sağlar?

Wabo FireFlex, UL 2079 kapsamında 2 saat yangın dayanımlıdır ve ASTM E-1399 sismik yanal kayma hareketine uygundur.

Wabo FireFlex hangi derz genişliklerinde uygulanabilir?

10" – 20" (255 – 510 mm) · Özel boyutlar için Sika Emseal ile iletişime geçin. Yukarıdaki boyutlar, tahmini çalışma sıcaklığı aralığının orta noktasındaki nominal derz genişlikleridir.

Wabo FireFlex ne kadar hareket kabiliyetine sahip?

Toplam %100 hareket kapasitesi (+/- %50). · Paralel yanal kayma ve çok yönlü sismik hareketlere uyumlu.

Wabo FireFlex nerelerde kullanılır?

Döşemeler ve tabliyeler (floors and decks) · Dikey duvarlar (vertical walls) · İç mekan ve açık hava uygulamaları (interior and open air) · Stadyumlar (stadiums) · Otopark tabliyeleri (parking decks) · Merdiven kulesi çevreleri (stair tower perimeters) · Tabliye-tabliye bağlantıları (deck-to-deck) · Tabliye-duvar bağlantıları (deck-to-wall)…

Teknik belgelere ve UL detaylarına nasıl ulaşabilirim?

Ürün teknik föyü (PDS), montaj talimatı, MSDS ve şartname örneği bu sayfadaki "Ürün Dökümanları" bölümünde, uygulama çizimleri ise "CAD & PDF Detaylar" bölümünde yer alır. Projeye özel bir detay gerekiyorsa WhatsApp teklif hattımızdan yazabilirsiniz.

Bu ürün nerede üretiliyor?

Wabo®FireFlex (HFF, VFF, HFW) Yangın Durdurucu Genleşme Derzi, Emseal ürünüdür. Üretim yeri ürüne göre değişir: ABD, Kanada veya Avrupa Birliği tesislerinde üretilir. Belirli bir ürünün üretim yeri için teknik ekibimizle iletişime geçebilirsiniz.

Derz cinsleri hangi kısaltmalarla anılıyor?

Yapısal derz detayları, derzin hangi iki yapı elemanı arasında olduğuna göre sınıflandırılır: FF döşemeden döşemeye, FW döşemeden duvara, BW duvardan döşemeye, WW duvardan duvara, HW duvardan tavana derz. Aradığınız detayı bulurken önce bu ikiliyi belirlemeniz gerekir; aynı genişlik ve hareket kabiliyetinde bile farklı derz cinsleri için ayrı sistemler test edilmiştir.

Projenize hangi derz sistemi uygun?

Derz genişliğini, hareket talebini ve istenen yangın dayanımını iletin; uygun ürünü ve UL detayını birlikte belirleyelim.
