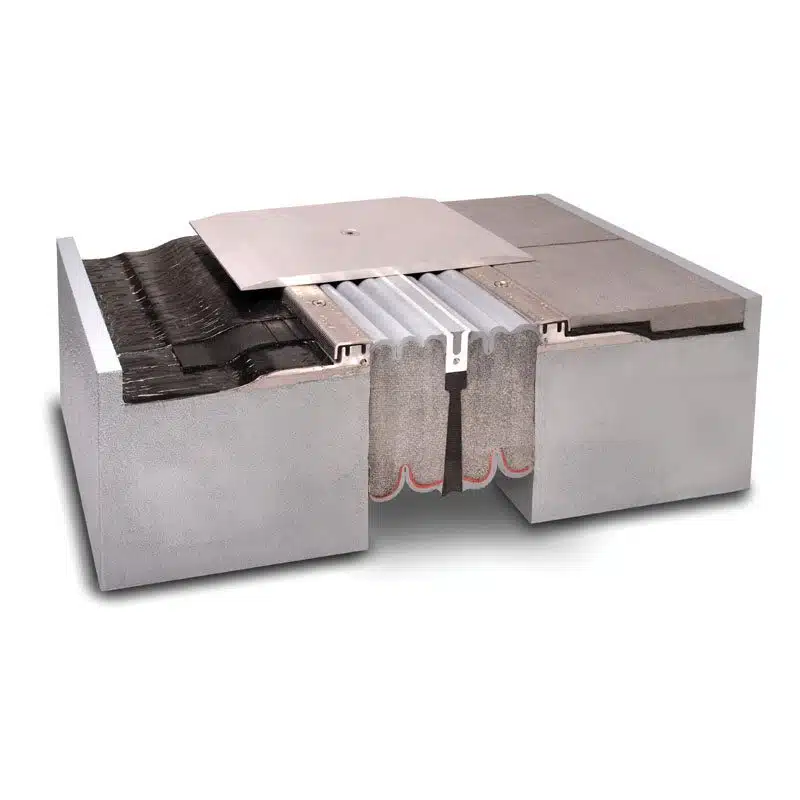

SJS-FP-FR2 Yangına Dayanımlı, Su Geçirmez, Sismik ve Geniş Açıklıklı Tabliye Genleşme Derzi Sistemi

💧 Su Geçirmezlik (Watertight)

• Emseal FP (For Plaza) sistemleri, gömülü tabliye su yalıtım membranı ile tam entegrasyon sağlamak ve su geçirmez derz sızdırmazlığı sunmak için özel olarak tasarlanmıştır.
• Emshield DFR malzemesi, FP tutucu ayaklarının yüzeyleri arasına yerleştirilir ve silikon körüklerin hava koşullarına maruz kalan tarafa bakması sağlanarak derz boşluğunun su geçirmezliği korunur.
• Körük ile alt tabaka arasındaki düzensizlikleri kapatmak için saha uygulamalı silikon sızdırmazlık bandı kullanılır ve tam izolasyon sağlanır.

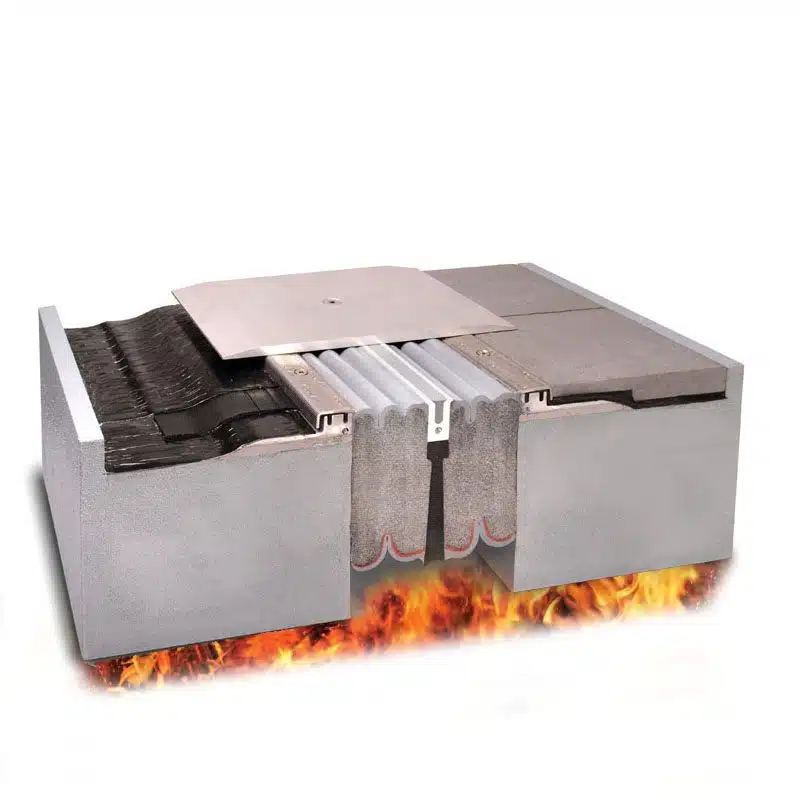

🔥 UL/ULC Yangın Dayanımı (Fire-Rated)

• UL-2079 döngü ve yangın dayanım gerekliliklerine uygun olarak test edilmiştir.
• UL tarafından listelenmiş olup, UL’un Takip Hizmeti (Follow-Up Service) kapsamında üretilmektedir.
• Bu süreç, gönderilen ürünün test edilen malzeme ile aynı olmasını garanti eder.

🔇 Ses Yalıtımı (Sound Attenuation)

• EMSEAL’in emprenye edilmiş köpük sızdırmazlık malzemeleri, mükemmel akustik yalıtım sağlar.
• STC/OITC ses iletim katsayıları, monte edildikleri yapı elemanının ses yalıtım performansını karşılayabilir veya aşabilir.

Emshield Yangına Dayanımlı Genleşme Derzi Mastikleri

• Fabrikada uygulanmış, yüksek kaliteli silikon üst ve alt sızdırmazlık yüzeylerine sahiptir.
• Yangına dayanıklı emprenye edilmiş köpük sırtına yapıştırılmıştır.
• Bu kompozit malzeme, nominal boyutundan daha küçük olacak şekilde fabrikada sıkıştırılmış ve yapısal veya diğer açıklıklara montaj için hazırlanmıştır.

Montaj Süreci:

1. Malzeme, saha uygulamalı epoksi yapıştırıcı ile derz yüzeylerine monte edilir.
2. Derz boşluklarını doldurmak ve sızdırmazlığı sağlamak için saha uygulamalı silikon mastik şeridi uygulanır.
3. Çubuklar arasındaki birleşimler şu şekilde tamamlanır:
   • Birleşim yüzeyine saha uygulamalı silikon mastik şeridi uygulanır.
   • Bitişik köpük yüzeylerine intümesan kaplama sürülerek yangın yalıtımı sağlanır.

Emshield Hareket Kabiliyeti ve Sertifikalar

• Nominal malzeme boyutu 100 mm’ye (4 inç) kadar olan uygulamalarda ±%50 hareket kapasitesine sahiptir.
• Araç ve yaya trafiğine uygun uygulamalarda kullanıma uygundur.
• Duvar uygulamalarında 150 mm’ye (6 inç) kadar hareket kabiliyeti sunar.
• Daha büyük tabliye veya döşeme derzleri (75 mm ve üzeri) için tam uzama hareketi, yüksek noktasal yük ve küçük çaplı tekerlek yükleri (alışveriş arabaları, bagaj arabaları vb.) gibi koşullara uygunluk açısından kaplama plakalı iç derz sistemleri veya SJS-FR sisteminin kullanılması önerilir.

UL Sertifikaları ve Uygulama Şartları

• Bu malzeme UL/ULC 2079 testlerine tabi tutulmuş ve UL’un Takip Hizmeti (Follow-Up Service) kapsamında üretilmiştir.
• Bir duvar veya döşeme montajının yangına dayanımlı bileşeni olarak sağlanmaktadır.
• UL Online Sertifikasyon Dizini’nde listelenen montaj detaylarına uygun şekilde test edilmiştir.
• UL listelerinde belirtilen konfigürasyonlar dışında kullanım, tasarımcıların sorumluluğundadır ve yangına dayanımlı bir montajın parçası olarak ilgili proje standartlarını karşılamalıdır.

📌 Yetkili Makamlarla (AHJ – Authorities Having Jurisdiction) danışılarak, montajın yerel yangın yönetmeliklerine uygunluğu doğrulanmalıdır.

Universal-90’lar (U-90’lar) – 90° Geçiş Elemanları

(ABD Patent No: 9,200,437; 9,637,915)

• U-90’lar, tesisat deliği boyunca sürekliliği sağlayan ve yangın dayanımını koruyan, fabrikada üretilmiş 90° geçiş elemanlarıdır.
• Düzlem değişiklikleri için sahada yapılan işlemleri ortadan kaldırarak montajı hızlandırır ve kolaylaştırır.
• İç ve dış köşe geçişlerinde su sızdırmazlığı ve yangın dayanımı garanti altına alınır, sahada yapılan geçiş işlemlerindeki hataları ortadan kaldırır.
• Her iki yüzeyi simetrik olarak kaplanmıştır, bu sayede hem iç köşe hem de dış köşe olarak monte edilebilir.
• Tesisat deliğinde kullanılan yangın durdurucu sistem ile doğrudan bağlantılıdır.
• U-90’lar, 305 mm uzunluğunda bir yatay bacağa ve her iki tarafta 152 mm dikey parçalara sahiptir.

Özel 90° Geçiş Elemanları (Custom-90’s)

(ABD Patent No: 10,570,611)

• Custom-90’lar, saha koşulları ve ölçümleri önceden bilindiğinde özel olarak üretilen 90° geçiş elemanlarıdır.
• Özellikle stadyum yürüyüş yolları, yükselticiler ve çok sayıda iç ve dış 90° geçiş gerektiren diğer projelerde yaygın olarak kullanılır.
• Özel 90° geçiş detayları için üretici ile iletişime geçilmelidir.

Emshield Ürünlerinin Test ve Sertifikaları

• Emshield ürünleri, UL 2079 standardına göre test edilmiş ve sertifikalandırılmıştır.
• ASTM E1966, ASTM E119 ve ASTM E1399 gerekliliklerini karşılamaktadır.
• UL 2079, ASTM E1966 gibi ASTM E119 yangın testi ile ASTM E1399 hareket döngüsü testlerini kapsayacak şekilde geliştirilmiştir.

Tasarımcılar İçin Öneri

• Herhangi bir yangın durdurucu sistemin şartnamesinde UL 2079 testi ve UL’un Takip Hizmeti (Follow-Up Service) sertifikasının talep edilmesi önerilir.
• Sadece UL’un Takip Hizmeti kapsamında üretilen ürünler, test edilen malzeme ile birebir aynı olacak şekilde denetlenmiş olur.

Mühendislik Değerlendirmesi (Engineered Judgment)

• UL test edilmiş listelemelerin proje gereksinimlerinizi karşılamadığı durumlarda, EMSEAL’den mühendislik değerlendirmesi talep edebilirsiniz.
• Bu değerlendirmeler, UL 2079 test verileri kullanılarak Sonlu Elemanlar Analizi (Finite Element Analysis – FEA) modellemesi ile yapılmaktadır.

Ekstra Dayanım Testleri

• Emshield ürünleri ayrıca ASTM E283, ASTM E330 ve ASTM E331 testlerinden geçirilmiş olup, kasırga kuvvetindeki rüzgar ve yağmura karşı dayanıklılığı kanıtlanmıştır.

SJS-FP-FR2 için UL/ULC listelerine bakınız.

UL test edilmiş listelemelerin proje gereksinimlerinizi karşılamadığı durumlarda, EMSEAL’den mühendislik değerlendirmesi (Engineered Judgment) talep edebilirsiniz.

Bakım ve Onarım

• Diğer tüm yapı malzemelerinde olduğu gibi, düzenli kontrol ve gerektiğinde onarım yapılması, malzemenin kullanım ömrünü en üst seviyeye çıkaracaktır.
• Yüzeyde biriken kir ve kalıntıların temizlenmesi ve periyodik denetimler, ürün veya bitişik alt tabakalardaki hasarları tespit ederek bina performansını olumsuz etkileyebilecek durumların önüne geçilmesine yardımcı olur.

Onarım Süreci

• Sistem üzerindeki kaplama plakaları (cover plates) kaldırılarak onarım işlemi yapılabilir.
• FP kaplama şeritleri (capping strips) çıkarılmadan sadece hasarlı köpük ve spline montaj bölümleri değiştirilir.
• Bu yöntem, ekstrüde conta sistemlerinde olduğu gibi tüm derzin değiştirilmesine gerek kalmadan onarımın tamamlanmasını sağlar.
• Belirli saha koşulları için EMSEAL ile iletişime geçerek özel çözümler hakkında görüşme yapılabilir.

Kar Temizleme ve Kış Koşulları İçin Öneriler

• Kar temizleme işlemlerine maruz kalan montajlar için, sistemin döşeme yüzeyi ile aynı hizaya getirilerek montaj yapılması önerilir.
• Bu detay hakkında bilgi almak için EMSEAL ile iletişime geçiniz.
• Uygun kar temizleme yöntemleri hakkında rehberlik almak için EMSEAL kaynaklarını inceleyiniz.
