WFR2 Yangına Dayanıklı Duvar Genleşme Derzi

• Bölgesel Malzemeler
• Düşük Emisyonlu Malzemeler (CDPH/EHLB/Standart Metot Versiyon 1.2-2107) Sertifikası

CDPH/EHLB Versiyon 1.2’yi Tanıyan Standartlar ve Kodlar:

• USGBC LEED Versiyon 4
  EQ İç Mekan Hava Kalitesi, Kredi: Düşük Emisyonlu Malzemeler
• The WELL Standardı (The WELL Building Standard (WELL Olma Standardı), insanların sağlık ve refahını iyileştirmeyi hedefleyen, bina tasarımı, inşası ve işletimi için geliştirilmiş bir sertifikasyon sistemidir. WELL, binaların kullanıcılar üzerindeki fiziksel ve zihinsel etkilerini optimize etmek için bilimsel araştırmalar ve uygulamalardan yararlanır. Temel Amaçları:
  1. Sağlık ve Refahı Önceliklendirmek:
     WELL, bina kullanıcılarının sağlığını artırmak ve yaşam kalitesini yükseltmek için tasarlanmıştır.
  2. Bilim Temelli Yaklaşım:
     Sistem, sağlık, ergonomi, psikoloji ve sürdürülebilirlik konularında yapılan araştırmalara dayanır.
  3. Uygulama Alanları:
     Çalışma alanları, konutlar, okullar, hastaneler ve diğer ticari yapılar için uygundur.Değerlendirme Kategorileri (Konseptler):WELL, bir binayı aşağıdaki 10 temel konsept üzerinden değerlendirir:
     1. Hava Kalitesi (Air):
        Temiz ve sağlıklı bir hava sağlamak için düşük emisyonlu malzemeler, havalandırma ve filtreleme yöntemleri kullanılır.
     2. Su Kalitesi (Water):
        İçme ve kullanım suyunun kalitesinin artırılması hedeflenir.
     3. Beslenme (Nourishment):
        Sağlıklı yiyeceklerin teşvik edilmesi ve gıda kaynaklarına erişim.
     4. Işık (Light):
        Doğal ışık kullanımı ve aydınlatmanın biyolojik ritmi desteklemesi.
     5. Hareket (Movement):
        Fiziksel aktiviteyi teşvik eden tasarımlar (merdivenler, açık alanlar, ergonomik mobilyalar).
     6. Termal Konfor (Thermal Comfort):
        Kullanıcıların sıcaklık algısına uygun konfor sağlamak.
     7. Akustik (Sound):
        Gürültü kirliliğini azaltarak daha sessiz ve verimli çalışma ortamları oluşturmak.
     8. Malzeme (Materials):
        Toksik olmayan, düşük emisyonlu malzemelerin kullanılması.
     9. Zihin Sağlığı (Mind):
        Zihinsel sağlığı destekleyen tasarımlar, biyofilik mimari ve mindfulness teşvik edilir.
     10. Topluluk (Community):
         İnsanların birbirleriyle etkileşimlerini destekleyen sosyal alanlar ve politikalar.
• ANSI/GBI 01, Yeşil Bina Değerlendirme Protokolü
• Sağlık Tesisleri için Yeşil Rehber V2.2
• Yüksek Performanslı Okullar için İşbirliği (CHPS)
  EQ 7.0/7.1 – Düşük Emisyonlu Malzemeler
• California’nın CALGreen Yapı Kodu

Su Geçirimsizlik
Emshield ürünleri, silikon körüklerin hava koşullarına bakan yüzeyde monte edilmesiyle su geçirmezlik sağlar. Körük ve yüzey arasındaki temas noktasına uygulanan, sağlanan silikon bant ile yüzeydeki düzensizlikler kapatılır ve montaj tamamlanır.

UL/ULC Yangın Dayanımlı
UL-2079 döngü ve yangın dayanımı gerekliliklerine uygun olarak test edilmiş, UL tarafından listelenmiş ve UL’nin Takip Hizmeti kapsamında üretilmiştir. Bu süreç, sevk edilen ürünün test edilmiş ürünle aynı olmasını garanti eder.

İnvazif Olmayan Sabitleme
Emshield sistemlerinde sert metalden yüzeye yapılan bağlantılar bulunmaz. Bu, gömülü pimler, ankrajlar, vidalar, cıvatalar, raylar, tepsiler, flanşlar veya kaplama plakaları gibi unsurları içermez. Sistem, aşağıdaki yöntemlerle derz yüzeylerine kilitlenir:

1. Köpüğün geri basıncı,
2. Epoksi yapıştırıcı,
3. Derz yüzeyine enjekte edilen silikon bantlar.

Derz Boyutu Değişkenliği
Boyut değişimlerine uyum sağlamak için, malzeme uygun ölçülerde tedarik edilebilir.

Ses Yalıtımı
Emseal emdirilmiş köpük sızdırmazlık malzemeleri ile kapatılmış derzler, olağanüstü akustik sönümleme sağlar. Bu malzemeler, monte edildikleri yapının ses geçiş katsayılarını (STC/OITC) karşılayabilir veya aşabilir.

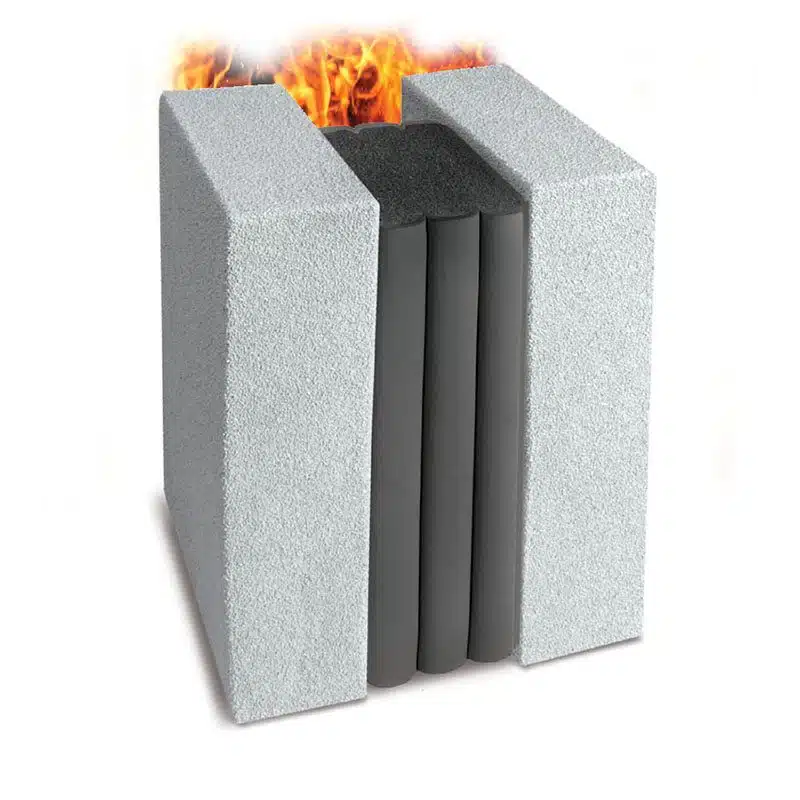

Emshield Yangın Dayanımlı Genleşme Derzi Yalıtıcılarının Özellikleri

1. Yapı ve Malzeme Özellikleri:
   Emshield yangın dayanımlı genleşme derzi yalıtıcıları, fabrikada uygulanmış yüksek kaliteli silikon ile kaplanmış üst ve alt yüzeylere sahiptir. Bu yüzeyler, yangına dayanıklı olarak emdirilmiş köpük bir sırt malzemesine yapıştırılmıştır. Bu birleşik yapı, kurulum için nominal boyutundan daha küçük bir şekilde fabrikada sıkıştırılır.
2. Montaj Süreci:
   • Epoksi Yapıştırıcı Uygulaması: Malzeme, derz yüzeylerine sahada uygulanan epoksi yapıştırıcıya monte edilir.
   • Silikon Bant Uygulaması:
     • Derz körüğünün yüzeye bağlanmasını sağlamak için bir silikon yalıtıcı bant, yüzey boşluklarını doldurur ve silikon körük ile yüzey arasındaki bağlantıyı mühürler.
     • Her bir çubuğun birleşme noktalarında, yüzeyde silikon yalıtıcı bant uygulanır.
     • Köpüğün kalan yüzeylerine ise yangına dayanıklı intumesan kaplama uygulanarak bitiş sağlanır.
3. Avantajlar:
   • Yangın Dayanımı: Yangına dayanıklı özellikleri sayesinde güvenlik standartlarını karşılar.
   • Esnek Montaj: Fabrikada sıkıştırılmış yapı, kolay montaj ve derz boyutlarına uyum sağlar.
   • Sızdırmazlık: Silikon kaplamalar ve saha uygulamaları sayesinde su ve hava sızdırmazlığı sağlanır.
   • Dayanıklılık: Köpük sırt malzemesi ve silikon kaplamaları çevresel etkilere dayanıklıdır.

• Nominal +%50 ve -%50 Hareket Kapasitesi
  Bu malzeme, nominal boyutu 6″ (150 mm) olan derzler için ±%50 hareket kapasitesine sahiptir. Daha büyük derzler için, EMSEAL’den mühendislik değerlendirmesi talep edilmelidir.

• Yüzey Gereksinimleri
• Temizlik: Yüzeyler temiz olmalı, yağ, toz ve diğer kirleticilerden arındırılmış olmalıdır.
• Paralellik ve Düşeylik: Yüzeyler birbirine paralel ve düzgün olmalıdır.
• Derinlik: Malzemenin yerleştirilmesi için yeterli açıklık derinliği sağlanmalıdır.
• Direnç: Yüzeyler, köpüğün 2.5 psi geri basıncına dayanıklı olmalıdır.

Yangın Dayanımı ve UL/ULC Sertifikası

Bu malzeme, UL/ULC 2079 standardına uygun olarak test edilmiş ve UL’nin Takip Hizmeti kapsamında üretilmiştir.

• Duvar ve Döşeme Montajları: Malzeme, yangın dayanımlı bir duvar veya döşeme montajının bileşeni olarak tedarik edilmektedir.
• Test ve Sertifikasyon: Malzeme, EMSEAL’in UL Online Sertifikasyon Dizini’ndeki çeşitli listelerinde belirtilen montajlarda test edilmiştir.

Tasarım ve Uygulama Sorumluluğu

• Farklı Montaj Konfigürasyonları: UL listelerinde belirtilmeyen montaj konfigürasyonlarında malzemenin kullanımı, tasarımcıların takdirine ve sorumluluğuna bırakılmıştır. Bu, yapısal elemanların uygun standartlara uygun olarak yangın dayanımlı bir montaj oluşturacak şekilde tasarlanmasını içerir.
• Saha Koşulları: UL listelerindeki bilgiler, sahada karşılaşılan her türlü yapısal ayrıntıyı kapsamamaktadır.

Yasal ve Yerel Gereksinimler

• Yetkilendirilmiş Merciler (AHJ):
  • UL listelenmiş veya sınıflandırılmış ürünlerin veya malzemelerin montajı ve kullanımı ile ilgili gerekliliklerin doğrulanması için yerel yetkililerle görüşülmelidir.
  • İnşaat öncesinde, malzeme ile bitişik yüzeylerin ve montajların yerel yangın dayanımı gerekliliklerini karşılayacak şekilde tasarlanması ve inşa edilmesi gerektiği doğrulanmalıdır.

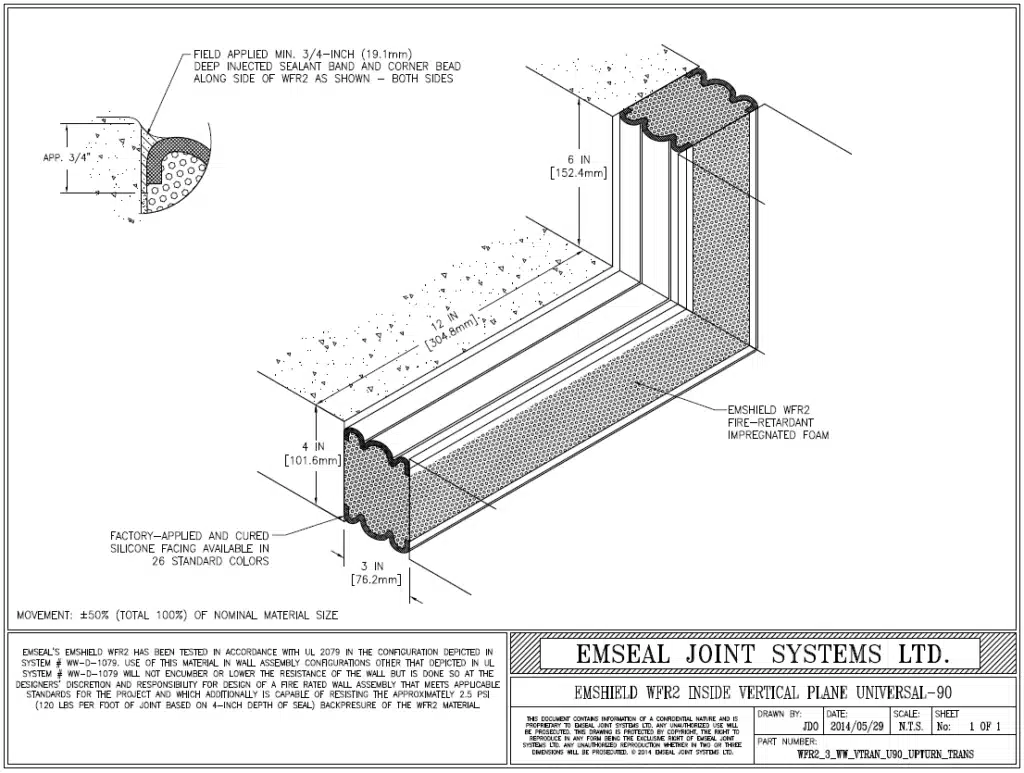

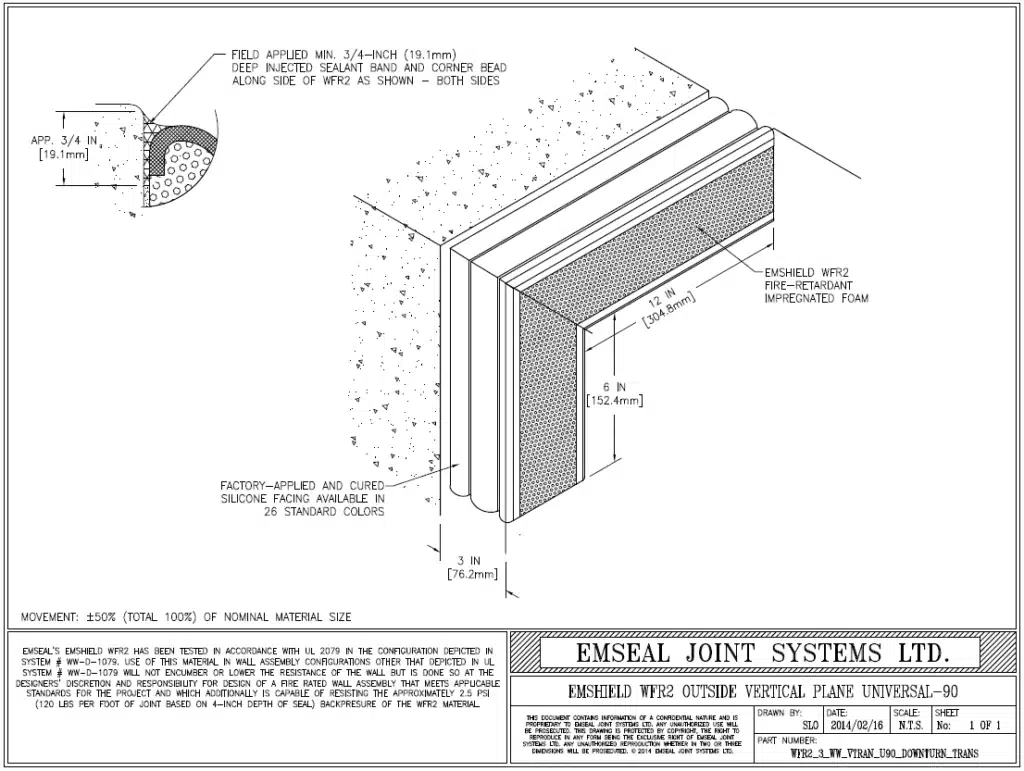

Universal-90’s (US Patent 9,200,437; 9,637,915)

Tanım:

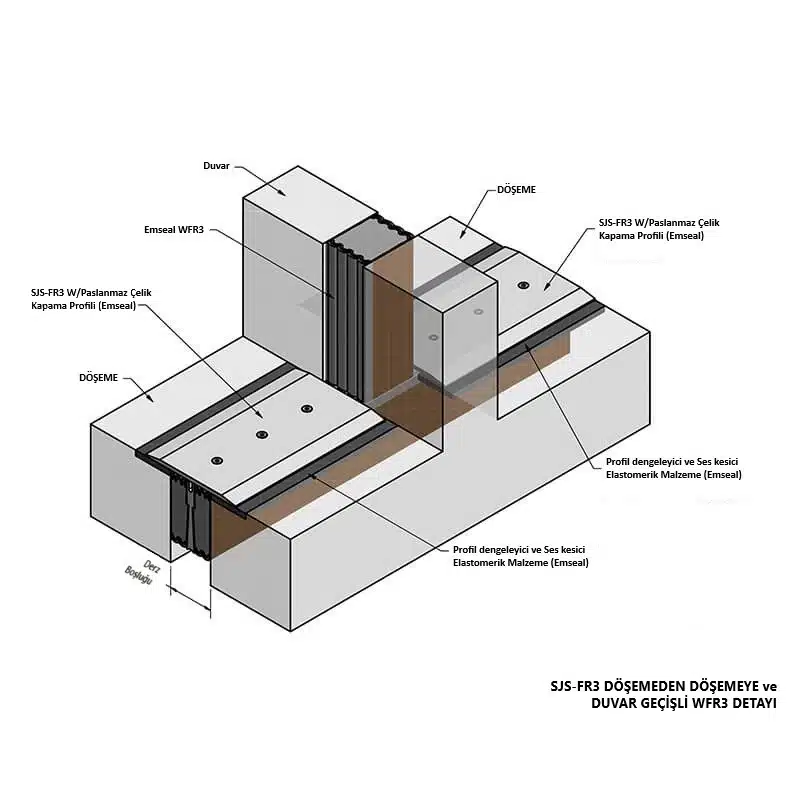

Universal-90’s (veya U-90’s), genleşme derzlerinin düzlemler arasında geçiş yaptığı noktalarda, sızdırmazlık ve yangın korumasının sürekliliğini sağlamak için fabrikada üretilmiş 90 derece geçiş parçalarıdır.

Özellikler:

• Sızdırmazlık ve Yangın Koruma Sürekliliği:
  U-90’lar, düzlemler arası geçişlerde hem sızdırmazlığı hem de yangın korumasını garanti eder. Sahada yapılan geçiş detaylarıyla karşılaştırıldığında, hataya yer bırakmaz.
• Hızlı ve Verimli Kurulum:
  U-90’ların kullanımı, sahada düzlem değişikliği yapmak için gereken zaman ve işçiliği ortadan kaldırır. Bu sayede kurulum hızlı ve verimli hale gelir.
• Esnek Kullanım:
  U-90’lar, her iki yüzeyde simetrik olarak kaplanmıştır ve hem iç köşe hem de dış köşe geçişleri için kullanılabilir.
• Boyutlar:
  • 12 inç (305 mm) uzunluğunda bir bacak.
  • 6 inç (152 mm) uzunluğunda dikey parça (dirseğin her iki tarafında).
• Birleşim Detayları:
  U-90’lar, düz hatlı derz parçalarına sahada kolayca eklenebilir.

Custom-90’s (US Patent 10,570,611)

Tanım:
Custom-90’lar, saha koşullarının ve ölçülerin önceden belirlendiği durumlarda özel olarak üretilen 90 derece geçiş parçalarıdır.

Özellikler:

• Özel Üretim:
  Sahadaki spesifik uygulama gereksinimlerine göre tasarlanır ve üretilir.
• Yaygın Kullanım Alanları:
  • Stadyum basamaklarında (tread ve riser uygulamaları).
  • İç ve dış 90 derece geçişlerin çok sayıda olduğu diğer uygulamalarda.
• Danışmanlık:
  Özel ölçümler ve tasarımlar için EMSEAL TEMSİLCİSİ ile iletişime geçilmesi önerilir

Emshield Ürünlerinin Test ve Sertifikasyon Özeti

1. Sertifikalar ve Test Standartları:
Emshield ürünleri, aşağıdaki testlere tabi tutulmuş ve bu standartlara uygun olarak sertifikalandırılmıştır:

• UL 2079: Yangın dayanımı ve hareket döngüleri test edilmiştir.
• ASTM E1966: Yangın bariyeri sistemleri için yangın testi gereksinimlerini karşılar.
• ASTM E119: Yapısal elemanların yangın dayanımı test edilir.
• ASTM E1399: Genleşme derzlerinin hareket döngüleri için uygulanır.

Not:
UL 2079, ASTM E1966’nın yangın testi gereksinimlerini (ASTM E119) ve hareket döngüsü rejimlerini (ASTM E1399) kapsayacak şekilde geliştirilmiştir.

2. Tasarım Önerisi:
Tasarımcılar, bir yangın bariyer sistemi için spesifikasyon oluştururken UL 2079 testlerini ve Takip Hizmeti Sertifikasyonu’nu (Follow-Up Service) şart koşmalıdır.

• Takip Hizmeti Güvencesi:
  UL’nin Takip Hizmeti sayesinde, gönderilen ürünlerin test edilmiş malzeme ile aynı şekilde üretildiğinden emin olunabilir. Bu, ürünlerin bağımsız bir şekilde denetlendiğini garanti eder.

3. Mühendislik Değerlendirmeleri (Engineered Judgments):
Proje koşullarınız UL test listeleriyle uyumlu değilse, EMSEAL ile iletişime geçerek bir mühendislik değerlendirmesi talep edebilirsiniz.

• Mühendislik Değerlendirmeleri:

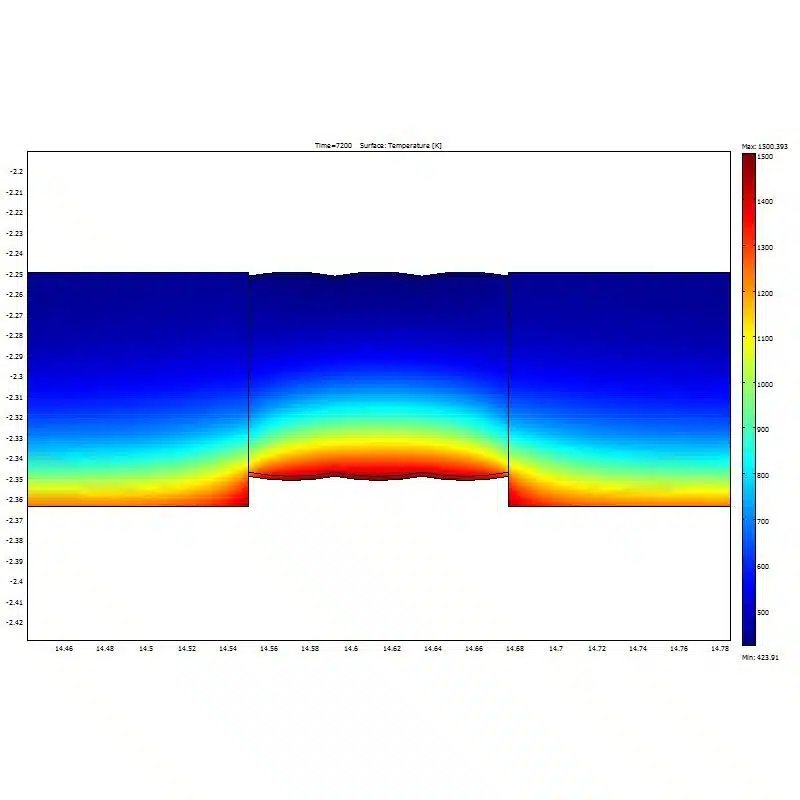

  EMSEAL’in gerçek UL 2079 test verileri kullanılarak, Sonlu Elemanlar Analizi (Finite Element Analysis) modelleme yöntemiyle ekstrapolasyon yapılır. Bu şekilde proje ihtiyaçlarınıza uygun özel çözümler sunulur.

4. Ek Testler:
Emshield ürünleri, aşağıdaki ek testlere de tabi tutulmuştur:

• ASTM E283: Hava geçirgenliğine karşı direnç.
• ASTM E330: Rüzgar basıncına dayanım.
• ASTM E331: Yağmur suyu sızdırmazlık testi.

Sonuç:
Emshield ürünleri, kasırga şiddetindeki rüzgar ve yağmura karşı dirençli olduğunu kanıtlamış seviyelerde test edilmiştir.

Özet:

Emshield ürünleri, hem yangın dayanımı hem de çevresel dayanıklılık açısından uluslararası standartlara uygundur. UL 2079 sertifikasyonu ve ek testler, ürünlerin güvenilirliğini ve performansını tasarımcılar ve uygulayıcılar için kanıtlamaktadır. Projenize özel ihtiyaçlar için EMSEAL’in uzman mühendislerinden destek alabilirsiniz.

WFR2 için UL/ULC listelerine bakınız.

UL tarafından test edilmiş listeler, projenizin özel koşullarını karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi talep ediniz.

• Herhangi bir yapı malzemesinde olduğu gibi, düzenli denetim ve gerektiğinde tamir ile malzemenin kullanım ömrü en üst düzeye çıkarılabilir.
• Aralıklı denetimler, ürün veya bitişik yüzeylerde bina performansını etkileyebilecek herhangi bir hasarı ortaya çıkaracaktır.
• EMSEAL önceden sıkıştırılmış sızdırmazlık malzemeleri kolayca onarılabilir – yalnızca hasarlı bölümlerin çıkarılıp yeniden monte edilmesi gerekir, ekstrüde sızdırmazlık sistemlerinde olduğu gibi derzin tüm uzunluğunun değiştirilmesi gerekmez.
