Emshield® WFR3 Yangın Dayanımlı Genleşme Derzi

• Bölgesel Malzemeler
• Düşük Emisyonlu Malzemeler (CDPH/EHLB/Standart Metot Versiyon 1.2-2107) Sertifikası

CDPH/EHLB Versiyon 1.2’yi Tanıyan Standartlar ve Kodlar:

• USGBC LEED Versiyon 4
  EQ İç Mekan Hava Kalitesi, Kredi: Düşük Emisyonlu Malzemeler
• The WELL Standardı (The WELL Building Standard (WELL Olma Standardı), insanların sağlık ve refahını iyileştirmeyi hedefleyen, bina tasarımı, inşası ve işletimi için geliştirilmiş bir sertifikasyon sistemidir. WELL, binaların kullanıcılar üzerindeki fiziksel ve zihinsel etkilerini optimize etmek için bilimsel araştırmalar ve uygulamalardan yararlanır. Temel Amaçları:
  1. Sağlık ve Refahı Önceliklendirmek:
     WELL, bina kullanıcılarının sağlığını artırmak ve yaşam kalitesini yükseltmek için tasarlanmıştır.
  2. Bilim Temelli Yaklaşım:
     Sistem, sağlık, ergonomi, psikoloji ve sürdürülebilirlik konularında yapılan araştırmalara dayanır.
  3. Uygulama Alanları:
     Çalışma alanları, konutlar, okullar, hastaneler ve diğer ticari yapılar için uygundur.Değerlendirme Kategorileri (Konseptler):WELL, bir binayı aşağıdaki 10 temel konsept üzerinden değerlendirir:
     1. Hava Kalitesi (Air):
        Temiz ve sağlıklı bir hava sağlamak için düşük emisyonlu malzemeler, havalandırma ve filtreleme yöntemleri kullanılır.
     2. Su Kalitesi (Water):
        İçme ve kullanım suyunun kalitesinin artırılması hedeflenir.
     3. Beslenme (Nourishment):
        Sağlıklı yiyeceklerin teşvik edilmesi ve gıda kaynaklarına erişim.
     4. Işık (Light):
        Doğal ışık kullanımı ve aydınlatmanın biyolojik ritmi desteklemesi.
     5. Hareket (Movement):
        Fiziksel aktiviteyi teşvik eden tasarımlar (merdivenler, açık alanlar, ergonomik mobilyalar).
     6. Termal Konfor (Thermal Comfort):
        Kullanıcıların sıcaklık algısına uygun konfor sağlamak.
     7. Akustik (Sound):
        Gürültü kirliliğini azaltarak daha sessiz ve verimli çalışma ortamları oluşturmak.
     8. Malzeme (Materials):
        Toksik olmayan, düşük emisyonlu malzemelerin kullanılması.
     9. Zihin Sağlığı (Mind):
        Zihinsel sağlığı destekleyen tasarımlar, biyofilik mimari ve mindfulness teşvik edilir.
     10. Topluluk (Community):
         İnsanların birbirleriyle etkileşimlerini destekleyen sosyal alanlar ve politikalar.
• ANSI/GBI 01, Yeşil Bina Değerlendirme Protokolü
• Sağlık Tesisleri için Yeşil Rehber V2.2
• Yüksek Performanslı Okullar için İşbirliği (CHPS)
  EQ 7.0/7.1 – Düşük Emisyonlu Malzemeler
• California’nın CALGreen Yapı Kodu

Su Geçirmezlik

• Emshield ürünleri, silikon körükleri hava koşullarına maruz kalan tarafa bakacak şekilde monte edilir, böylece su geçirmezlik sağlanır.
• Saha uygulamalı silikon sızdırmazlık bandı, körük ile alt tabaka arasındaki bağlantıyı kapatır, alt tabakadaki düzensizlikleri giderir ve montajı tamamlar.

UL/ULC Yangın Dayanımı

• UL-2079’un hareket döngüsü ve yangın dayanıklılık gerekliliklerine uygun olarak test edilmiştir.
• UL tarafından listelenmiştir ve UL’un Takip Hizmeti kapsamında üretilmiştir, bu da sevk edilen ürünün test edilen ürün ile aynı üretildiğini garanti eder.

İnvazif Olmayan Sabitleme

• Emshield, alt tabaka ile sert metal bağlantılara sahip değildir.
• Sistemde gömülü pimler, ankrajlar, vidalar, cıvatalar, raylar, tepsiler, flanşlar veya kaplama plakaları bulunmaz.
• Sistem, derz yüzeyine şu üç yöntemle sabitlenir:
  1. Köpüğün geri basıncı,
  2. Epoksi yapıştırıcı,
  3. Derz yüzeyine enjekte edilen sızdırmazlık bantları.

Derz Boyutu Varyasyonu

• Boyut değişimleri için malzeme, farklı derz genişliklerine uyacak şekilde temin edilebilir.

Ses Zayıflatma

• EMSEAL emprenye edilmiş köpük sızdırmazlık malzemeleri ile kapatılan derzler, olağanüstü akustik yalıtım sağlar.
• STC/OITC ses iletim katsayıları, monte edildikleri yapı elemanının ses yalıtım performansını karşılayabilir veya aşabilir.

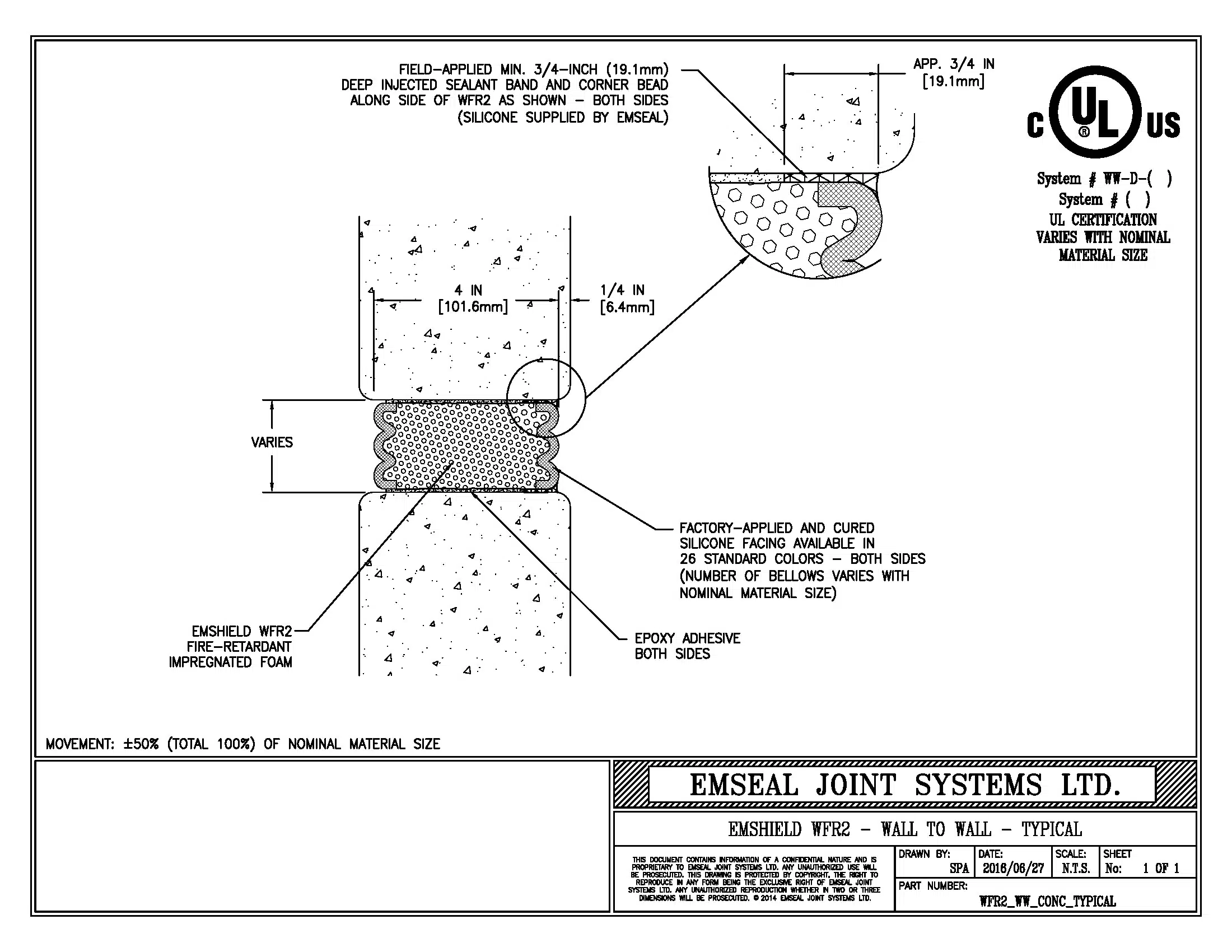

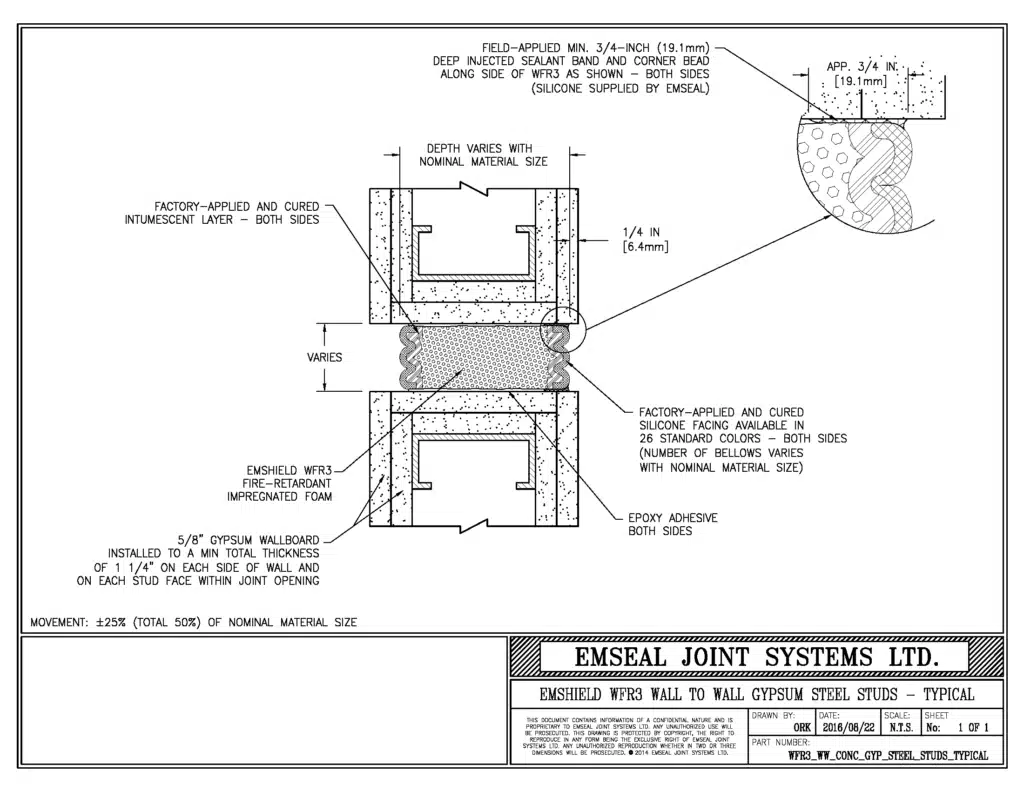

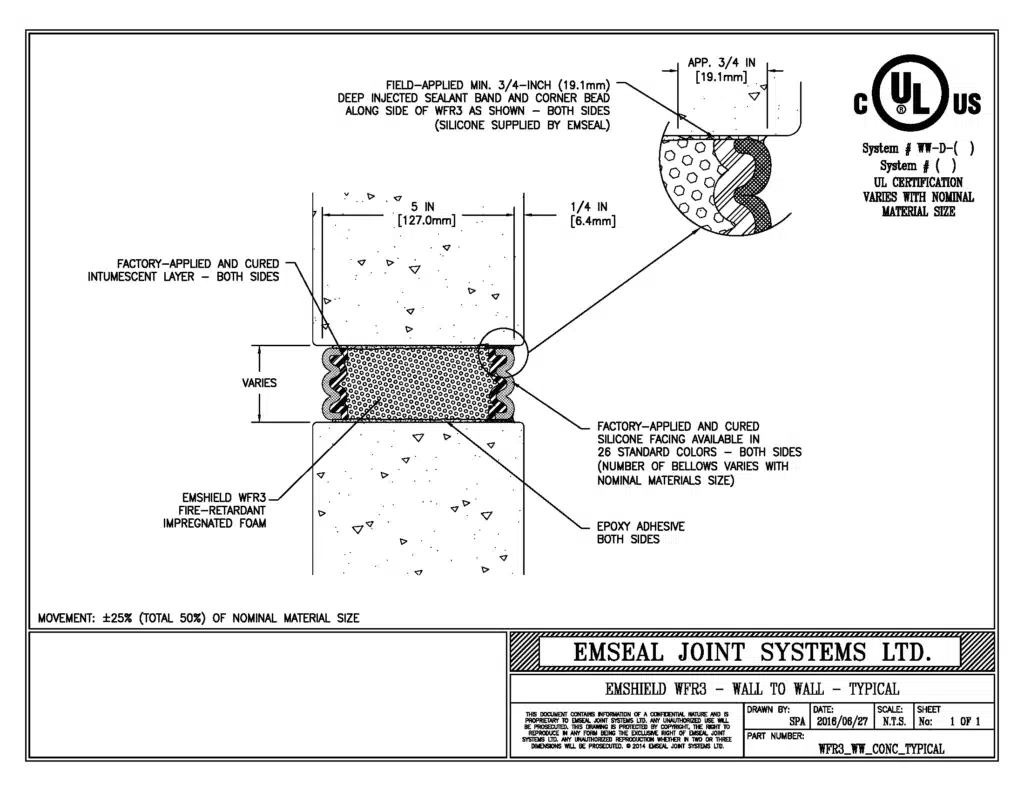

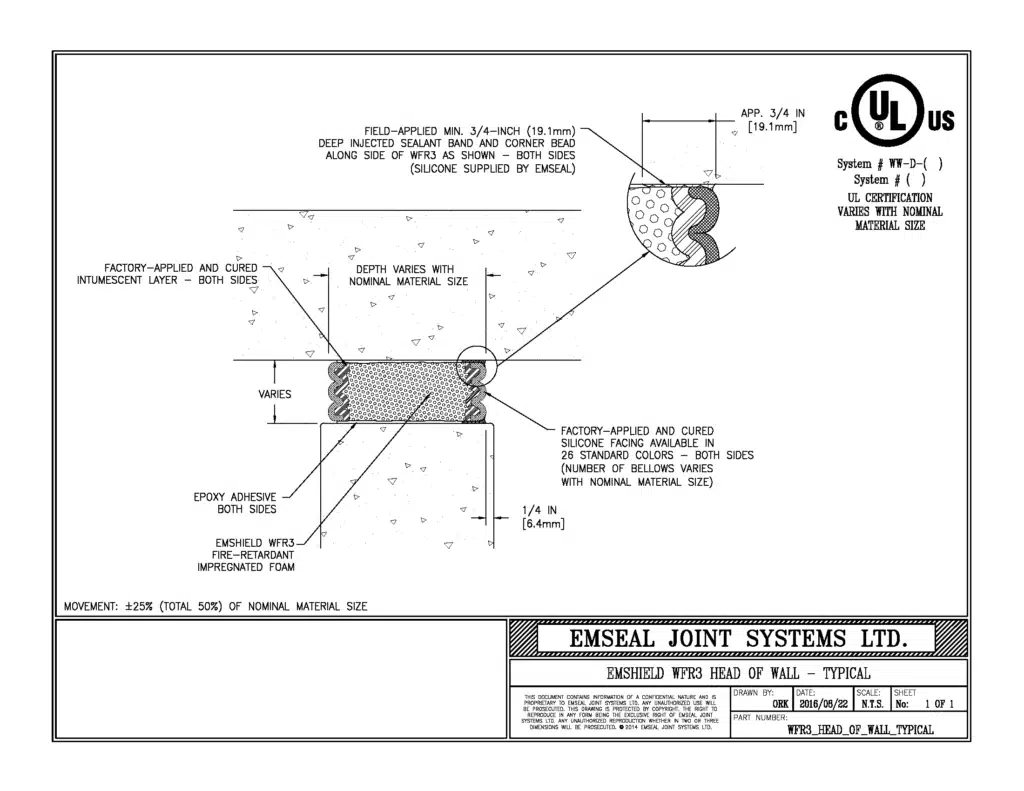

Emshield yangına dayanımlı genleşme derzi sızdırmazlık malzemeleri, fabrikada uygulanmış yüksek kaliteli silikon üst ve alt sızdırmazlık yüzeylerine sahip olup, yangın geciktirici emprenye edilmiş köpük sırtına yapıştırılmıştır.

Ortaya çıkan kompozit malzeme, yapısal veya diğer açıklıklara montaj için fabrikada nominal boyutundan daha küçük bir şekilde sıkıştırılmıştır.

Malzeme, derz yüzeylerine sahada uygulanan epoksi yapıştırıcıya monte edilir.

• Saha uygulamalı silikon sızdırmazlık bandı, alt tabaka boşluklarını doldurur ve silikon körükleri alt tabakaya sızdırmaz şekilde yapıştırır.
• Her bir çubuğun birleşim yerleri, derz yüzeyine saha uygulamalı silikon sızdırmazlık bandı ile bağlanır ve bitişik yüzeylerde kalan köpük üzerine uygulanan şişen sızdırmazlık kaplaması ile tamamlanır.

• Hareket Kapasitesi:
  • Nominal malzeme boyutunun +%50 ve -%50’sine kadar (toplam %100) hareket kapasitesine sahiptir.
  • 150 mm’ye (6 inç) kadar olan derzler için uygundur.
  • Daha büyük derzler için EMSEAL’den mühendislik değerlendirmesi talep ediniz.
• Alt Tabaka Gereksinimleri:
  • Alt tabakalar temiz, paralel ve dik olmalıdır.
  • Belirtilen malzemenin yerleştirilebilmesi için yeterli boş derinliğe sahip olmalıdır.
  • Köpükten kaynaklanan 2,5 psi (0.017 N/mm²) geri basınca dayanabilecek özellikte olmalıdır.
• UL/ULC 2079 Test ve Sertifikasyon:
  • Bu malzeme, UL/ULC 2079 standardına göre test edilmiştir ve UL’un Takip Hizmeti kapsamında üretilmektedir.
  • Yangına dayanımlı bir duvar veya döşeme sisteminin bileşeni olarak tedarik edilmektedir.
  • UL Online Sertifikasyon Dizini’ndeki çeşitli EMSEAL listelemelerinde gösterilen sistemlerde test edilmiştir.
• Montaj Konfigürasyonları:
  • Bu malzemenin, UL listelemelerinde gösterilmeyen bir sistemde kullanımı, tasarımcıların takdirine ve sorumluluğuna bağlıdır.
  • Ancak bu kullanım, döşeme veya duvar sisteminin yangına dayanımını olumsuz etkilemez.
  • Yangına dayanımlı bir sistemin parçası olarak, proje gerekliliklerine uygun olacak şekilde alt tabakaların tasarlanması ve detaylandırılması tasarımcının sorumluluğundadır.
• Yerel Yönetmelikler ve Yetkili Merciler:
  • UL listelemelerinde belirtilen bilgiler, sahada karşılaşılabilecek tüm yapım detaylarını kapsamayabilir.
  • Bu nedenle, tüm durumlarda Yetkili Makamlara (Authorities Having Jurisdiction – AHJ) danışılmalıdır.
  • Yetkili Makamlarla önceden görüşerek, belirli komşu alt tabaka ve montaj konfigürasyonlarının yerel yangın yönetmeliklerine uygun şekilde tasarlanıp inşa edildiğinden emin olunmalıdır.

Universal-90’lar Köşe Elemanları

(ABD Patenti 9,200,437; 9,637,915)

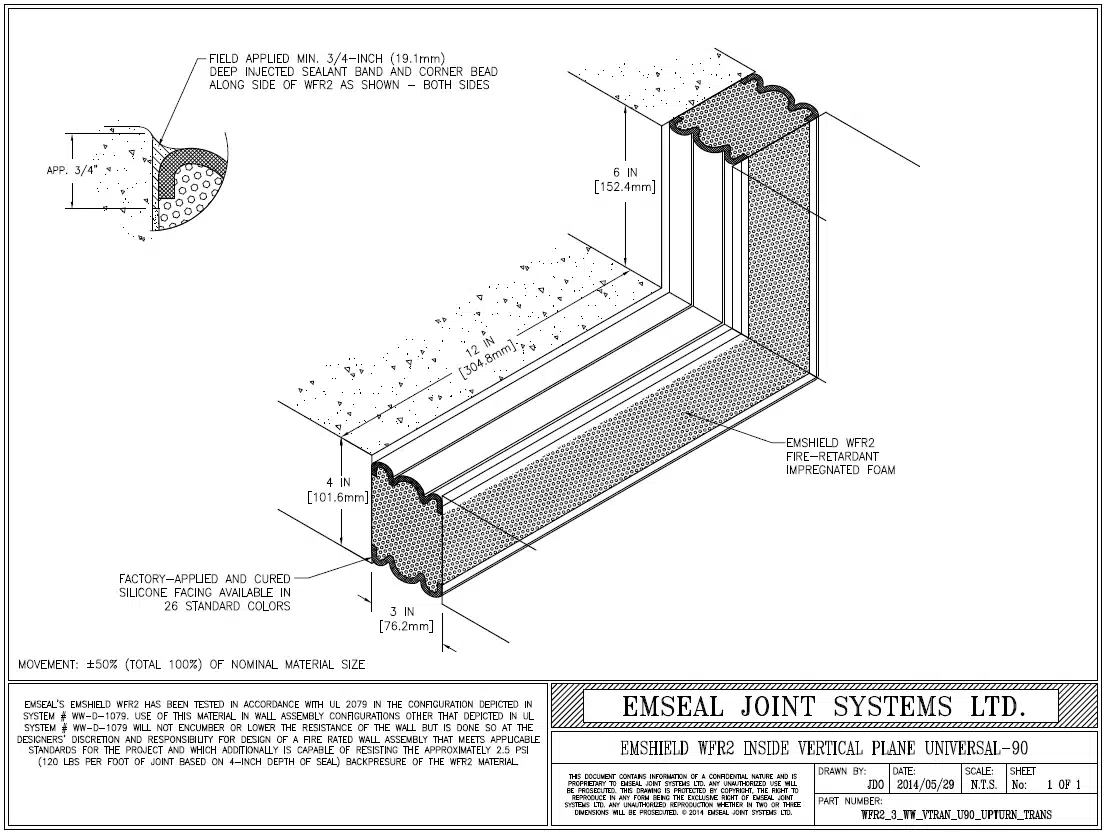

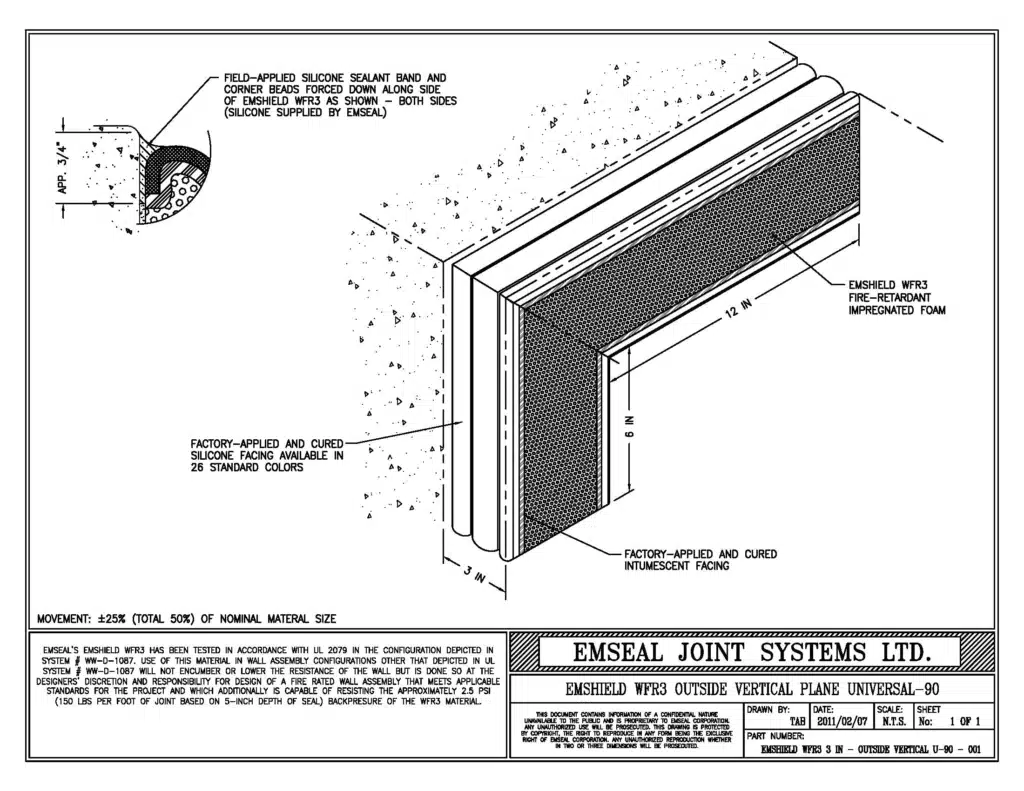

• Universal-90’lar (veya U-90’lar), genleşme derzlerinin düzlem değiştirdiği yerlerde sızdırmazlık ve yangın koruma sürekliliğini sağlamak için fabrikada üretilmiş 90 derecelik geçiş parçalarıdır.
• U-90’ların kullanımı, sahada düzlem değişiklikleri yapmak için gereken işçiliği ortadan kaldırarak montaj sürecini hızlı ve verimli hale getirir.
• Düzlem değişimi boyunca su geçirmezlik garanti edilir, böylece iç ve dış geçişlerin sahada elle üretilmesine gerek kalmaz.
• U-90 geçiş parçaları, her iki yüzü simetrik olarak kaplanmıştır; bu sayede iç köşe veya dış köşe olarak monte edilebilir.
• Düz çizgi halindeki çubuklar sahada U-90’lara bağlanır.
• U-90’lar, dirsek bölümünün her iki tarafında 305 mm (12 inç) uzunluğunda yatay ve 152 mm (6 inç) uzunluğunda dikey bir parça içerir.

Özel-Köşeler

(ABD Patenti 10,570,611)

• Özel Köşeler, saha koşulları ve ölçümler önceden bilindiğinde özel olarak üretilir.
• Özel Köşeler, genellikle stadyum basamak ve yükseltici uygulamalarında veya çok sayıda iç ve dış 90 derece geçiş gereken diğer uygulamalarda yaygın olarak kullanılır.
• Özel üretim ve detaylar için EMSEAL ile iletişime geçiniz.

Emshield Ürünleri ve Sertifikalar

• Emshield ürünleri, UL 2079 kapsamında test edilmiş ve sertifikalandırılmıştır.
• ASTM E1966, ASTM E119 ve ASTM E1399 gerekliliklerini karşılamaktadır.
• UL 2079, ASTM E1966 gibi, ASTM E119 yangın testi ve ASTM E1399 hareket döngüsü rejimini kapsayacak şekilde geliştirilmiştir.

Tasarım Önerileri

• Tasarımcılar, herhangi bir yangın bariyer sisteminin teknik şartnamelerini oluştururken, UL 2079 testi ve Takip Hizmeti (Follow-Up Service) sertifikasını şart koşmalıdır.
• Yalnızca UL’un Takip Hizmeti ile, gönderilen ürünün test edilen malzeme ile aynı üretildiğinden emin olunabilir.

Özel Proje Koşulları

• UL test edilmiş detaylar, belirli proje koşullarınızı karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi (Engineered Judgment) talep ediniz.
• Mühendislik Değerlendirmeleri, gerçek UL 2079 test verilerine dayalıdır ve Sonlu Elemanlar Analizi (Finite Element Analysis) modellemesi kullanılarak tahmin edilir.

Ek Testler

• Emshield ürünleri, ASTM-E283, E-330 ve E-331 standartlarına göre test edilmiştir.
• Bu testler, ürünün kasırga şiddetindeki rüzgar ve yağmur koşullarına karşı dayanıklılığını kanıtlamaktadır.

WFR3 için UL/ULC listelerine bakınız.

UL tarafından test edilmiş listeler, projenizin özel koşullarını karşılamıyorsa, EMSEAL’den mühendislik değerlendirmesi talep ediniz.

• Herhangi bir yapı malzemesinde olduğu gibi, düzenli denetim ve gerektiğinde tamir ile malzemenin kullanım ömrü en üst düzeye çıkarılabilir.
• Aralıklı denetimler, ürün veya bitişik yüzeylerde bina performansını etkileyebilecek herhangi bir hasarı ortaya çıkaracaktır.
• EMSEAL önceden sıkıştırılmış sızdırmazlık malzemeleri kolayca onarılabilir – yalnızca hasarlı bölümlerin çıkarılıp yeniden monte edilmesi gerekir, ekstrüde sızdırmazlık sistemlerinde olduğu gibi derzin tüm uzunluğunun değiştirilmesi gerekmez.
