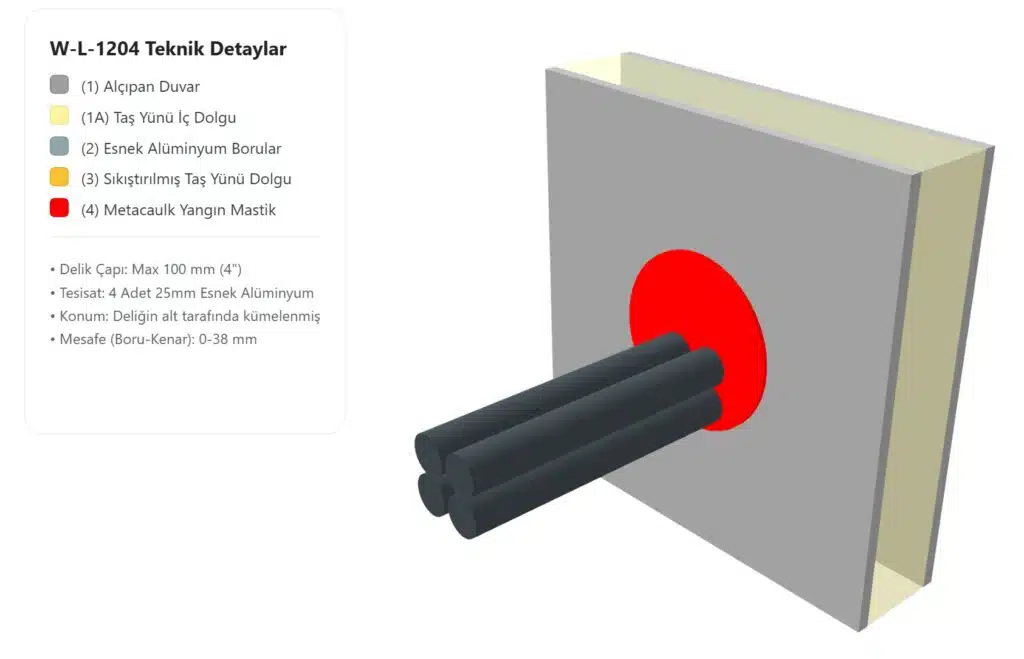

Alçıpan Boru Geçişi Yangın Durdurucu W-L-1204
Alüminyum Flex Konduit
Detay Bilgileri
Sistem Hakkında
Alçıpan Boru Geçişi Yangın Durdurucu W-L-1204, F60 veya F120 yangın dayanımı olan alçıpan/dikme duvarlarda kullanılır. Sistem, maksimum dört adet nominal 25 mm çapındaki esnek alüminyum boru geçişlerini içerir. Borular duvarın her iki tarafında rijit olarak desteklenmeli, tesisat deliği içi minimum 16 mm kalınlığında intumesan yangın durdurucu mastik ile doldurulmalıdır. Mastik olarak Metacaulk 1000 ve Metacaulk 350i ürünleri tercih edilir. Duvar konstrüksiyonu, üreticinin test detayına uygun ahşap veya çelik dikmelerden oluşmalı ve alçıpan plakalar minimum 16 mm kalınlıkta olmalıdır.\nDaha fazla bilgi ve ürün detayları için PDF dokümanını inceleyebilirsiniz.
Kullanılan Ürün ve Uygulama
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartları doğrultusunda, F60 veya F120 dayanımlı konstrüksiyonlu alçıpan/dikme duvarlarda, düşük çaplı esnek alüminyum boru geçişlerinin yangın durdurucu uygulamasında kullanılır.
Detay İçeriği Ürünler & Alternatifleri
Alçıpan Duvar 1 inç Alüminyum Konduit Yangın Durdurucu — Teknik Bileşenler
1) Alçıpan Duvar
Bu sistem, F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu ahşap veya çelik kanallı dikmelerden oluşabilir. Ahşap dikmeler, nominal 50 mm × 100 mm (2" × 4") boyutlarında, 400 mm (16") aralıklarla yerleştirilmelidir. Çelik dikmeler minimum 90 mm (3-5/8") genişlikte olup maksimum 600 mm (24") aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
16 mm (5/8") kalınlığında, 1,2 m (4 ft) genişliğinde, kare veya konik kenarlı alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yönü, üreticisinin test edilmiş detayında belirtildiği şekilde olmalıdır. Maksimum tesisat deliği çapı 100 mm (4") olarak uygulanmalı. Yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Geçiş Yapan Tesisat Elemanı
Tesisat deliği içerisinde maksimum dört adet nominal 25 mm (1") çapında veya daha küçük esnek alüminyum boru bulunabilir. Tesisatlar arasındaki mesafe minimum 0 mm (noktasal temas) ile maksimum 6 mm (1/4") arasında; geçiş yapan tesisatlar ile tesisat deliği çevresi arasındaki boşluk minimum 0 mm (noktasal temas) ile maksimum 38 mm (1-1/2") arasında olmalıdır. Borular, duvar montajının her iki tarafında rijit olarak desteklenmelidir.
3) Yangın Durdurucu Malzeme
Yangın durdurucu malzeme olarak en az 16 mm kalınlıkta mastik, tesisat deliği boşluğu içerisine duvarın her iki yüzeyine paralel şekilde uygulanmalıdır. Geçiş yapan tesisatlar ile alçıpan arasında noktasal temas bölgelerinde, her iki yüzeyde minimum 10 mm çapında mastik boncukları oluşturulacaktır. Ayrıca, mastik mümkün olan en fazla seviyede tesisatların ara boşluklarına da doldurulmalıdır. Kullanılacak ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i.
Detay Açıklaması
Alçıpan Boru Geçişi Yangın Durdurucu W-L-1204, yangına karşı 120 dakika dayanıklılık sağlayan, F60 veya F120 alçıpan duvarlarda kullanılan bir yangın durdurucu sistemdir. Sistem, maksimum dört adet 25 mm çapındaki esnek alüminyum boruların geçişine izin verir ve bu bölgelerde Metacaulk markalı intumesan mastik kullanılarak yangın sızdırmazlığı sağlanır. Üretici RectorSeal olan ürün, UL tarafından test edilmiştir ve detaylı montaj koşullarıyla uyumludur.
Sık Sorulan Sorular
Alçıpan Boru Geçişi Yangın Durdurucu detayında Yangın Durdurucu Kalınlık nedir?
Detay No W-L-1204 için yangın durdurucu kalınlık 16 mm'dir ve bu kalınlık yangın dayanımını 120 dakika sağlar.
Alçıpan Boru Geçişi Yangın Durdurucu sistemde kullanılan yangın durdurucu mastik türleri nelerdir?
Metacaulk markalı yangın durdurucu mastikler kullanılır; özellikle Metacaulk 350i Şişen Yangın Durdurucu Mastik ve MC 1000 Yangın Durdurucu Akustik Mastik tercih edilir.
Alçıpan Boru Geçişi Yangın Durdurucu W-L-1024 nolu detay hangi yapı elemanlarında uygulanır?
Bu detay şaft geçişleri için tasarlanmış olup, F60 veya F120 yangın dayanımlı alçıpan/dikme duvarlarda alüminyum flex konduit geçişleri için uygundur.
W-L-1204 kodu ne anlama geliyor?
W-L-1204, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
