W-L-2102

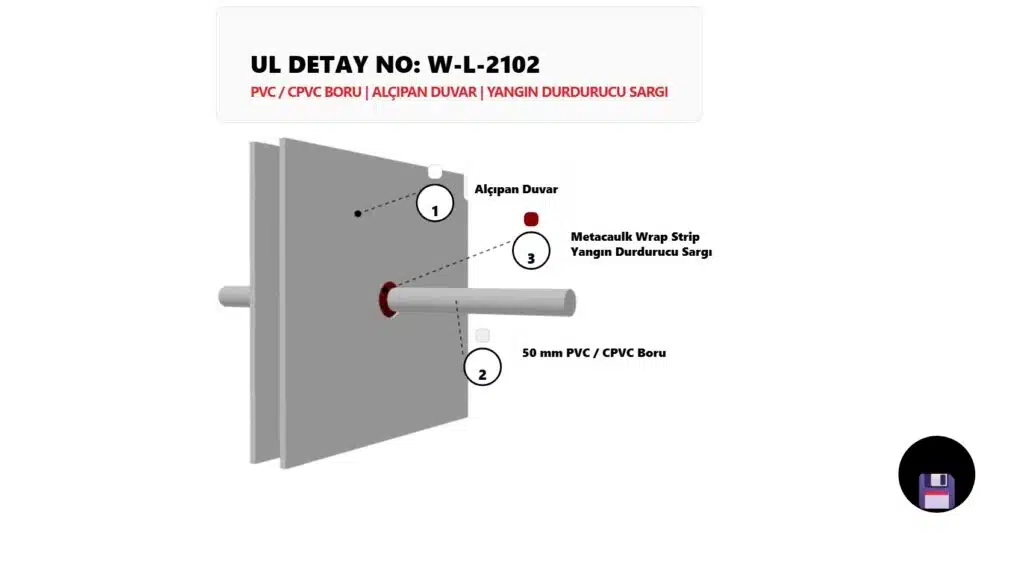

Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı Detayı W-L-2102
PVC / cPVC Boru Yangın Durdurucu Sargı
Detay Bilgileri
Sistem Hakkında
W-L-2102 detay kodu, alçıpan bölme duvarlardan geçen PVC ve CPVC borular için tasarlanmış, 2 saat yangın ve ısı dayanımı sunan profesyonel bir “Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı” çözümüdür.
Türkiye Yangın Yönetmeliği ve uluslararası sertifika standartlarına tam uyumlu olan bu sistemin teknik detayları aşağıdadır:
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı Neden Uygulanmalıdır?
-
Tam Koruma (2 Saat F ve T Rating): Bu sistem sadece alev geçişini durdurmakla kalmaz (F-Rating), aynı zamanda ısının duvarın diğer tarafına geçmesini de 2 saat boyunca (T-Rating) engelleyerek tam güvenlik sağlar.
-
İntümesan (Şişen) Teknoloji: Plastik borular yangın anında eriyerek boşluk bırakır. Bu detayda kullanılan Metacaulk Wrap Strip, ısı etkisiyle genleşerek eriyen borunun yerini doldurur ve alev/duman geçişini fiziksel olarak mühürler.
-
Esnek Boru Uyumluluğu: 2 inç (yaklaşık 50 mm) çapa kadar olan Schedule 40 PVC ve SDR 17 CPVC boruların hem kapalı (besleme) hem de havalandırmalı (atık su) sistemlerinde güvenle kullanılabilir.
-
Alçıpan Duvar Entegrasyonu: Standart U300 veya U400 serisi, iki katmanlı 5/8 inç alçıpan duvar sistemleri için özel olarak optimize edilmiştir.
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı Uygulanmazsa Ne Olur?
-
Yangın Yolu (Plastik Boru Erimesi): Plastik borular yangın anında hızla erir. Eğer yangın durdurucu sargı kullanılmazsa, borunun geçtiği boşluk bir fırın kapağı gibi açılır ve alevler yan odaya saniyeler içinde sıçrar.
-
Zehirli Gaz Sızıntısı: PVC boruların yanmasıyla açığa çıkan klor gazı ve yoğun duman, mühürlenmemiş boşluklardan sızarak bina içindeki personeli zehirleyebilir.
-
Yasal Denetim Sorunları: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, tesisat geçişlerinin duvarın yangın dayanım süresi kadar mühürlenmesi zorunludur. ASTM E814 veya UL 1479 standartlarına uygun bu detay uygulanmadığında iskan onayı alınamaz.
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı detayı
W-L-2102, yangın güvenliği alanında önemli bir uygulama olarak öne çıkar. Bu detayda, yanıcı özellik taşıyan PVC ve CPVC boruların alçıpan duvarlardan geçişlerinde yangına karşı dayanıklı bir sargı kullanılarak yapısal güvenlik sağlanır.
Ürün, RectorSeal firmasının Metacaulk markası altında üretilmektedir ve testleri (UL) Underwriters Laboratories tarafından onaylanmıştır. Yangın dayanımı 2 saat olan bu detay, 50 mm çapındaki borular için uygundur.
Bu detay, plastik boru geçişlerinde yangına karşı zırhlama işlevi görür ve yangın güvenliği projelerinde tercih edilmektedir. Ayrıca, Metacaulk Yangın Durdurucu Sargı Bandaj ürünüyle ilişkilendirilmiş olup, kapsamlı bir yangın koruma sistemi oluşturmada yardımcı olur. Bu detay sayesinde yapıların yangına karşı korunması sağlanır, yangın sırasındaki zararın ve tehlikenin azaltılması hedeflenir.
Kullanılan Ürün ve Uygulama
Plastik Boru Geçişlerinde Sarsılmaz Yangın Bariyeri
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı: W-L-2102 İle Tam Güvenlik
Modern yapılarda kullanılan plastik boru hatları, yangın güvenliği açısından binanın en zayıf halkası olabilir. RectorSeal’ın profesyonel W-L-2102 detayı, PVC ve CPVC boru geçişlerinizi binanızın en güvenli noktalarına dönüştürür.
Neden W-L-2102 Çözümünü Tercih Etmelisiniz? Bu detay, sadece bir sargı işlemi değil, uluslararası sertifikalı (ANSI/UL 1479 / ASTM E814) bir mühendislik çözümüdür. Metacaulk Wrap Strip teknolojisi, yangın anında boruyu boğarak mühürleyen akıllı bir bariyer oluşturur.
Öne Çıkan Avantajlar:
-
2 Saatlik Kesintisiz Koruma: Hem alev hem de ısı geçişine karşı yönetmeliklerle %100 uyumlu çözüm.
-
Pratik Montaj: Boru etrafına üç kat sarılarak duvara sürülmesiyle saniyeler içinde uygulanan, işçilik hatalarını minimize eden tasarım.
-
Dayanıklı Yapı: Hem ahşap hem de çelik karkaslı alçıpan duvarlarda tam performans.
Tesisat geçişlerinizi şansa bırakmayın, RectorSeal’ın onaylı yangın durdurucu detaylarıyla mühürleyin.
Nerede Kullanılır: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814/UL 1479 standartlarına uygun olarak, F120 yangın dayanımlı alçıpan/dikmeli duvarlarda, yanıcı boruların geçişlerinde yangın durdurucu olarak kullanılır. Bu sistem boruların yangın sırasında ısıdan korunmasını, alevlerin diğer bölmelere yayılmasını önler. Uygulanmadığında yangın yalımı tesisat deliği boyunca hızla yayılır ve can kaybı riski artar, yapısal hasar büyür.
Detay İçeriği Ürünler & Alternatifleri

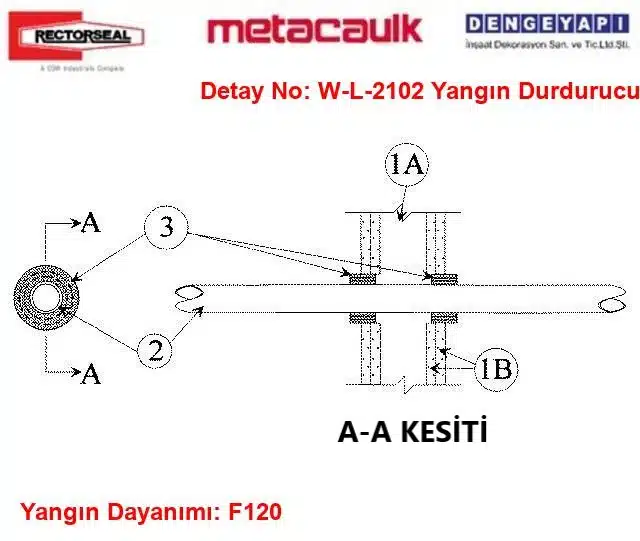

Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı — Teknik Bileşenler
1) Alçıpan Duvar
F120 yangın dayanımlı alçıpan/konstrüksiyonlu duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır ve aşağıdaki yapı özelliklerini içermelidir.
1A) Alçıpan Konstrüksiyonu
Duvar konstrüksiyonu ahşap veya çelik kanallı dikmelerden oluşabilir. Ahşap dikmeler temel olarak 50 mm x 100 mm boyutlarında ve 400 mm aralıklarla yerleştirilmelidir. Çelik dikmeler minimum 63,5 mm genişliğinde ve maksimum 600 mm aralıklarla monte edilmelidir.
1B) Alçıpan Plaka
İki kat 15 mm kalınlığında alçıpan, üreticisinin testli detayında belirtildiği şekilde monte edilmelidir. Maksimum tesisat deliği çapı 92 mm’dir.
2) Yanıcı Boru
Sistemde bir adet yanıcı boru merkezde konumlandırılmalıdır. Yangın durdurucu sistem içerisinde yaklaşık 16 mm tesisat deliği boşluğu bırakılmalıdır. Boru, duvarın her iki tarafında rijit desteklenmelidir. Sistemde aşağıdaki tip ve ölçülerde yanıcı borular kullanılabilir.
2A) Polivinil Klorür (PVC) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan 50 mm (2”) veya daha küçük çapta, Schedule 40 tipi PVC borular.
2B) Klorlanmış Polivinil Klorür (CPVC) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan 50 mm (2”) veya daha küçük çapta, SDR 17 tipi CPVC borular.
3) Yangın Durdurucu Sistem
6 mm kalınlığında ve 25 mm genişliğinde intumesan MC Yangın Durdurucu Sargı, borunun dış çevresi boyunca üç kez sürekli sarılarak boru etrafında yaklaşık 19 mm boşluk içerisine yerleştirilir. MC Yangın Durdurucu Sargı, duvar yüzeyinden yaklaşık 6 mm taşacak şekilde bırakılır. Gerektiğinde kullanılması için birden fazla sargı uç uca alüminyum bantla sabitlenmelidir. MC Yangın Durdurucu Sargılar duvarın her iki tarafına uygulanır. Üretici: RECTORSEAL — Metacaulk MC Yangın Durdurucu Sargı.
Detay Açıklaması
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı,
Yangın güvenliği açısından kritik bir üründür. RectorSeal firmasının üretimi olan ve Metacaulk markasıyla sunulan bu sargı, özellikle 50 mm çapında CPVC ve PVC boruların alçıpan duvarlardan geçişlerinde yangına karşı etkili koruma sağlar. Ürünün (UL) Underwriters Laboratories tarafından onaylanmış olması, kalite ve güvenilirliğinin bir göstergesidir.
Yangın dayanımı 2 saat olan bu ürün, yangına karşı gereken korumayı sağlamada yüksek performans sunar. Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı uygulaması, keyword ve detay_no kriterleriyle uygun bir biçimde seçilip kullanılır.
Ayrıca bu ürün, rMetacaulk Yangın Durdurucu Sargı Bandaj ile birlikte kullanılabilir. Bu kombinasyon, yangın güvenliği yönetmeliklerine uyumlu, güvenli ve dayanıklı bir çözüm ortaya koyar. Alçıpan duvarlardan geçen yanıcı borular için ideal olan bu yangın durdurucu sargı, yapı güvenliği projelerinde vazgeçilmez bir üründür.
-
Alçıpan bölme duvar PVC boru yangın yalıtımı nasıl yapılır?
-
Metacaulk Wrap Strip: Şişen yangın durdurucu sargı montaj rehberi
-
ASTM E814 onaylı plastik boru geçiş izolasyonu detayları
-
2 saat yangın ve ısı dayanımlı (2hr T-Rating) PVC boru yalıtımı
Sık Sorulan Sorular
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı nedir?
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı, yanıcı PVC boruların alçıpan duvarlardan geçişlerinde yangına karşı koruma sağlayan bir detaydır. RectorSeal firmasının Metacaulk markası ile sunduğu bu ürün, 50 mm çapındaki CPVC ve PVC borular için tasarlanmıştır.
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı detayının yangın dayanımı süresi nedir?
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı uygulaması, 2 saat yangın dayanımı sağlar. Ürün, yangın güvenliği gereksinimlerini karşılamak için Metacaulk markası altında test edilmiştir.
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı detayı ile İlgili diğer yangın durdurucu ürünler nelerdir?
Alçıpan Duvar Geçen PVC Boru Yangın Durdurucu Sargı ile birlikte kullanılabilecek ürünlerden biri Metacaulk Yangın Durdurucu Sargı Bandajdır.
W-L-2102 kodu ne anlama geliyor?
W-L-2102, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
