W-L-2168
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Detay W-L-2168
PVC / cPVC / Sert PVC Konduit
Detay Bilgileri
Sistem Hakkında
Alçıpan duvardan geçen yanıcı boru pasif yangın durdurucu sargı detayı W-L-2168, yangın güvenliği alanında önemli bir pasif koruma yöntemidir.
Bu detay, PVC, cPVC ve Sert PVC Konduit türündeki boru geçişlerinde kullanılan yangın durdurucu sistemlerin montajı ve gereksinimlerini kapsamaktadır. Detayda kullanılan ürünler RectorSeal firmasına ait Metacaulk markası altında test edilmiştir. Onay tarihi 05/02/2014 olan bu detay, UL laboratuvarlarında sertifikalandırılmıştır ve 120 dakika yangın dayanımı sağlamaktadır.
Alçıpan duvarın F60 veya F120 yangın dayanımı olması zorunludur ve duvar konstrüksiyonu içinde ahşap veya çelik dikmeler kullanılabilir. Minimum 16 mm kalınlığında alçıpan plaka tercih edilmeli ve tesisat deliği maksimum 127 mm çapında olmalıdır. Tesisat geçişlerinde kullanılan borular, nominal olarak 76 mm veya daha küçük çapta PVC, CPVC boru veya sert elektriksel yanıcı konduit şeklindedir.
Yangın durdurucu sistem içinde 6 mm kalınlığında, plastik film kaplı intumesan materyalden MC Yangın Durdurucu Sargı ile tesisat çevresinde tek kat sargı yapılmalıdır. Ayrıca, yangın durdurucu mastik olarak Metacaulk 350i veya MC 1000 ürünleri kullanılarak tesisat deliği boşlukları kalıcı olarak kaplanmalıdır. Bu ürünler, yangın dayanımı boyunca duvar ve tesisatın güvenliğini sağlar. Detay No W-L-2168 ile tanımlanan bu sistem, PVC / cPVC / Sert PVC Konduit geçişlerinde yüksek performans sunmakta ve yangın güvenliği standartlarına tam uyumludur. Bu detay ile sağlanan yangın dayanımı ve kullanılan ürünlerin kalitesi, yangına karşı etkili bir pasif koruma çözümü sunmaktadır.
Kullanılan Ürün ve Uygulama
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Detay W-L-2168. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine ve ASTM E814 ile UL 1479 standartlarına uygun olarak, F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda yanıcı boru ve elektrik tesisat kılıflarının geçtiği tesisat deliklerinde kullanılır. Sistem, yangının bir zonadan diğerine geçişini engellemek için tesisat deliğindeki boşlukları yangın durdurucu malzemelerle doldurarak yangın yalıtımı sağlar. Uygulanmadığında, yangın ve sıcak gaz yalımı kontrolsüz biçimde yayılır, bu da tesisatta yangın büyümesine ve can kaybına neden olabilir.
Detay İçeriği Ürünler & Alternatifleri

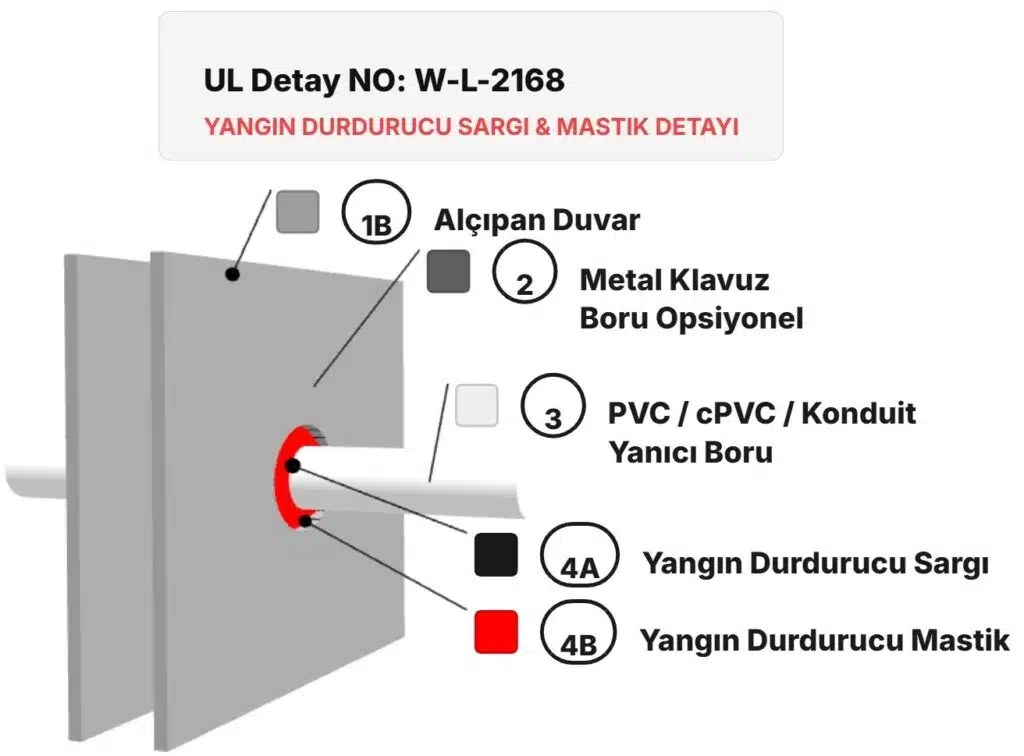

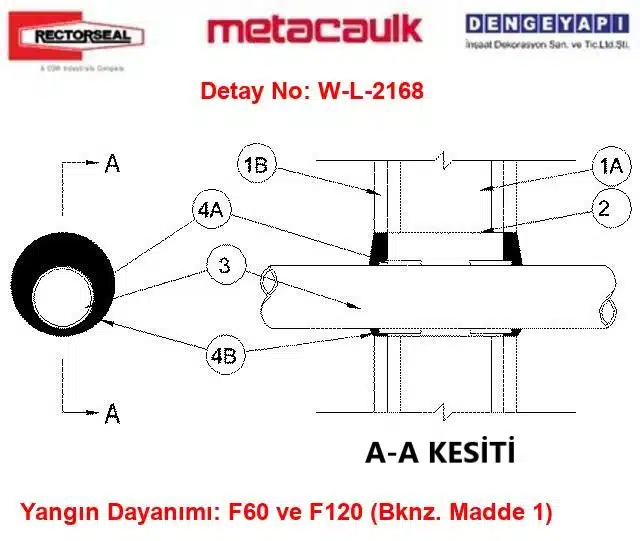

Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Montajda aşağıdaki yapısal özellikler bulunmalıdır:
1A) Dikmeler
Duvar konstrüksiyonu, ahşap veya çelik dikmelerden oluşabilir. Ahşap dikmeler nominal 50×100 mm (2×4”) ölçülerinde ve 400 mm aralıklarla yerleştirilmelidir. Çelik dikmeler minimum 90 mm genişliğinde ve en fazla 600 mm aralıklarla monte edilmelidir.
1B) Alçıpan Plaka
Minimum 16 mm kalınlığında alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yerleşimi üreticisinin test edilmiş detayındaki tariflere uygun olmalıdır. Tesisat deliği çapı maksimum 127 mm (5”) olmalıdır.
2) Metal Borudan Klavuz
Opsiyonel olarak, min 0,46 mm kalınlığında galvanizli sacdan yapılmış silindirik sargı kullanılabilir. Boyuna ek yerinde en az 25 mm bindirme olmalıdır. Sac, duvar açıklığından küçük çapta sarılıp her iki taraftan duvar yüzeyi hizasında yerleştirilerek açılarak sabitlenmelidir.
2A) Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe
Opsiyonel olarak gösterilmeyen alternatifte, schedule 5 veya üzeri çelik boru, rijit çelik boru ya da EMT sürtünmeli olarak duvar montajına, duvar yüzeyi hizasında yerleştirilebilir.
3) Geçiş Yapan Tesisatlar
Sistem içerisinde tek bir yanıcı boru veya boru kılıfı konsantrik ya da eksantrik olarak yerleştirilebilir. Boru ile tesisat deliği kenarı arasında boşluk en az 6 mm en fazla 32 mm olmalıdır. Borular duvar her iki tarafından rijit olarak desteklenmelidir. Kullanılabilecek tesisat tipleri ve ölçüleri şunlardır:
3A) PVC Boru
Nominal 76 mm (3”) veya daha küçük çapta, schedule 40 katı veya hücresel yapıda PVC boru; kapalı (proses veya besleme) ya da havalıklı (boşaltma, atık, veya havalık) tesisat sistemlerinde kullanılır.
3B) CPVC Boru
Nominal 76 mm (3”) veya daha küçük çapta, SDR 13.5 CPVC boru; kapalı (proses veya besleme) tesisat sistemlerinde kullanılır.
3C) Yanıcı Boru Kanalı
Nominal 76 mm (3”) veya daha küçük çapta, schedule 40 PVC elektrik metal borusu (EMT);
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşmalıdır:
4A) Yangın Durdurucu Sargı
Nominal 6 mm kalınlığında, her iki yüzeyi plastik film ile kaplanmış intumesan materyalden imal edilen 38 mm genişliğinde MC Yangın Durdurucu Sargı kullanılır. Sargı, geçiş yapan tesisat etrafında tek kat olarak sarılır, uçları yan yana getirilip maskeleme bandı ile sabitlenir. Sargı, tesisat deliği boşluğuna yerleştirilirken uçları duvar yüzeylerinden 6 mm geri alınır. Üreticiler: RECTORSEAL — Yangın Durdurucu Sargı.
4B) Yangın Durdurucu Mastik
Tesisat deliği boşluğu boyunca her iki duvar yüzeyine kalıcı kalıp olacak şekilde minimum 16 mm kalınlıkta yangın durdurucu mastik uygulanır. Ayrıca tesisat çevresinde minimum 10 mm kalınlığında taç oluşturacak şekilde ilave mastik yerleştirilir. Üreticiler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i, UL Yangın Dayanımı Sertifikalıdır.
Detay Açıklaması
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı, özellikle F60 ve F120 yangın dayanımlı alçıpan duvarlarda PVC, cPVC ve Sert PVC Konduit borular için tasarlanmış bir yangın güvenlik ürünüdür.
RectorSeal markası altında Metacaulk serisine ait bu çözüm, Detay No W-L-2168 ile tanımlanmış olup, UL laboratuvarlarından 120 dakika yangın dayanımı sertifikası almıştır. Ürün, boru geçişlerinin etrafında yangın anında şişerek genleşen ve alev yayılımını önleyen MC Yangın Durdurucu Sargı Bandajından oluşur. Tesisat deliği çevresinde kullanılan bu intumesan materyal, kalınlığı 6 mm ve genişliği 38 mm olan bandaj biçimindedir ve uçları maskeleme bandı ile sabitlenir. Ayrıca, yangın durdurucu mastik olarak Metacaulk 350i ve MC 1000 gibi UL sertifikalı ürünler kullanılmaktadır. Bu mastikler, tesisat deliği boşluklarında kalıcı bariyer oluşturur ve yangının yayılmasını engeller. Alçıpan duvarın yapısı, kullanılan plakaların kalınlığı ve dikmelerin yerleşimi yangın dayanımı açısından önemlidir; bu nedenle minimum 16 mm kalınlığında alçıpan plakalar ve ahşap ya da çelik dikmelerin uygun aralıklarla montajı gerekmektedir. Borular nominal 76 mm veya daha küçük çapta olabilir ve doğru desteklenmelidir. Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı uygulaması, yangın güvenliği yönetmeliklerine uygun ve test edilmiş bir çözüm sunarak yapının ve içinde bulunan tesisatın yangın anında korunmasını sağlar. Bu ürün, yangın dayanıklılığı artırmak isteyen yapı projeleri için güvenilir ve etkili bir seçimdir.
Sık Sorulan Sorular
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı W-L-2168 nedir?
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı detalı W-L-2168, PVC / cPVC / Sert PVC Konduit boru geçişleri için tasarlanmış ve 120 dakika yangın dayanımı sağlayan pasif yangın koruma çözümüdür.
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Detay W-L-2168 yangın dayanımı ne kadardır?
Detay No W-L-2168 yangın dayanımı 120 dakika olarak onaylanmıştır ve UL sertifikalı Metacaulk malzemeleri ile sağlanmaktadır.
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Detay W-L-2168 duvar için hangi montaj gereksinimleri vardır?
Alçıpan duvar, F60 veya F120 yangın dayanımlı olmalı, minimum 16 mm kalınlığında alçıpan plakalar kullanılmalı ve ahşap ya da çelik dikmeler kurallara uygun aralıklarla yerleştirilmelidir.
Alçıpan Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Detay W-L-2168 detayda hangi ürünler kullanılır?
Yangın durdurucu sargı olarak MC Yangın Durdurucu Sargı Bandaj kullanılırken, yangın durdurucu mastik olarak Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve Yangın Durdurucu Akustik Mastik - MC 1000 tercih edilmektedir.
W-L-2168 kodu ne anlama geliyor?
W-L-2168, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
