W-L-1253
Alçıpan Geçen Boru Yangın Bariyeri W-L-1253
Çelik / Döküm / Bakır / EMT Boru geçişi
Detay Bilgileri
Sistem Hakkında
Alçıpan Geçen Boru Yangın Bariyeri Detay No: W-L-1253, yangın dayanımı konusunda yüksek standartlar getiren bir sistemdir. Metal boru ve konduit geçişlerinde kullanılan bu detay, özellikle çelik, demir döküm, bakır ve elektrik metal borusu (EMT) türleri için uygundur. Detayda belirtilen yangın dayanımı süresi 120 dakikadır ve bu süre boyunca yangının yayılmasını önler. Alçıpan duvar, F60 veya F120 standartlarına uygun olarak çelik kanal dikmeler kullanılarak inşa edilir. Bu dikmeler en az 90 mm genişliğinde olup, maksimum 600 mm aralıklarla yerleştirilir. Duvarın her iki tarafına, 16 mm kalınlığında bir veya iki kat alçıpan levha uygulanır ve tesisat deliği çapı maksimum 356 mm olmalıdır. Metal boru geçişleri, yangın durdurucu sistem içinde rijit olarak desteklenir ve boru çapına göre belirlenen boşluklar korunur. Örneğin, çelik borular için bu boşluk 0 ila 32 mm arasında değişir. Yangın durdurucu sistemin temel bileşeni, RECTORSEAL MC 150+ yangın durdurucu mastiktir. Bu mastik, boru ve alçıpan birleşim bölgelerinde yangın dayanımını sağlamaya yönelik özel olarak geliştirilmiştir. Detay No: W-L-1253’de mastik, her iki tarafta en az 16 mm kalınlığında uygulanmalı ve tesisat birleşimlerinde en az 13 mm çapında dolgu sağlanmalıdır. Bu sayede, yangın sırasındaki hareketlere karşı dayanıklılık artırılır. Detayın üreticisi RectorSeal markası olup, ürün ve sistem uluslararası UL laboratuvarlarında test edilmiştir. Böylece, yangın güvenliği açısından maksimum koruma sunar. Alçıpan Geçen Boru Yangın Bariyeri, özellikle bina güvenliği ve yangın yönetmeliklerine uyum için tasarlanmıştır. Bu detay ile metalik boruların geçtiği alçıpan duvarlarda yangının yayılması etkili şekilde önlenmektedir. Detay No: W-L-1253, aynı zamanda MC 150+ mastik ile birlikte kullanılarak yangın bariyer performansı maksimuma çıkarılmaktadır.
Kullanılan Ürün ve Uygulama
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814, UL 1479 standartlarına uygun, F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvarlarda, çelik boru, demir döküm boru, bakır boru ve elektrik metal borusu geçişlerinde kullanılır. Yangın durdurucu sistem uygulanmadığında tesisat deliği boşluğu yangın yalımının ilerlemesine izin vererek yapının dayanıklılığını düşürür, yangın yayılım riskini artırır ve can kaybına sebep olur.
Detay İçeriği Ürünler & Alternatifleri

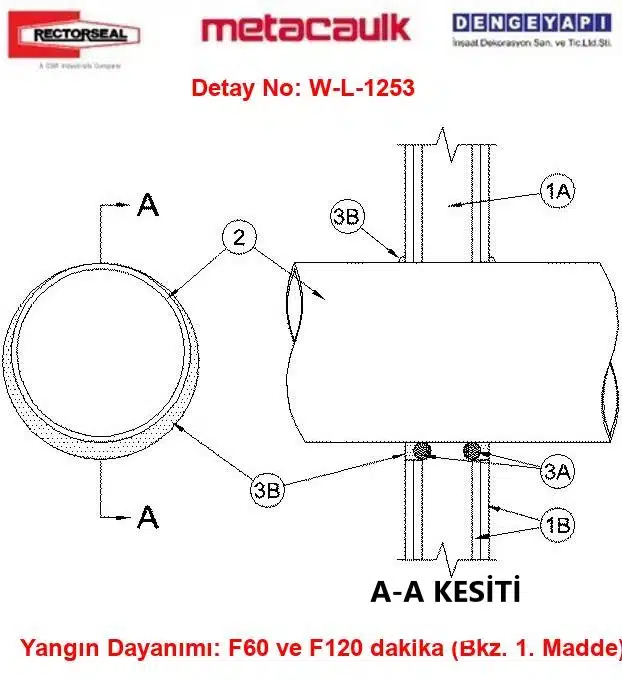

Alçıpan Geçen Boru Yangın Bariyeri — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar montajı; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir.
1A) Dikmeler
Duvar konstrüksiyonu çelik kanal dikmelerden oluşmaktadır. Çelik dikmeler en az 90 mm genişliğinde ve maksimum 600 mm aralıklarla arka arkaya yerleştirilmelidir.
1B) Alçıpan Plaka
Duvar tasarımına uygun olarak nominal 16 mm kalınlığında bir veya iki kat alçıpan levha kullanılmalıdır. Maksimum tesisat deliği çapı 356 mm olup, yangın durdurucu sistemin F yangın dayanımı, duvarın yangın dayanımı ile eşittir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içinde konsantrik veya eksantrik şekilde yerleştirilmiş tek bir metalik boru, kanal veya boru tesisatı bulunabilir. Boru veya kanal, duvarın her iki tarafından rijit desteklenmelidir. Aşağıdaki metalik boru türleri ve boyutları kullanılır:
2A) Çelik Boru
Nominal 305 mm (12”) çapına kadar Schedule 10 veya daha ağır çelik boru. Yangın durdurucu sistem içinde nominal 0 (noktasal temas) ile 32 mm (1 ¼”) boşluk gereklidir.
2B) Demir Döküm Boru
Nominal 300 mm (12”) çapına kadar Schedule 10 veya daha ağır demir döküm boru. Yangın durdurucu sistem içinde nominal 0 (noktasal temas) ile 32 mm (1 ¼”) boşluk gereklidir.
2C) Bakır Boru
Nominal 100 mm (4”) çapına kadar Tip L veya daha ağır bakır boru. Yangın durdurucu sistem içinde nominal 0 (noktasal temas) ile 25 mm (1”) boşluk gereklidir.
2D) Bakır Boru
Nominal 100 mm (4”) çapına kadar standard veya daha ağır bakır boru. Yangın durdurucu sistem içinde nominal 0 (noktasal temas) ile 25 mm (1”) boşluk gereklidir.
2E) Elektrik Metal Borusu (EMT)
Nominal 150 mm (6”) veya daha küçük çelik kanal veya nominal 102 mm (4”) ve daha küçük çelik elektrik metal borusu. Yangın durdurucu sistem içinde nominal 0 (noktasal temas) ile 25 mm (1”) boşluk gereklidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur:
3A) Arka Dolgu Malzemesi
Opsiyonel olarak, F120 dayanımlı duvarlarda kalıcı kalıp olacak şekilde sert köpük dolgu ince şerit şeklinde tesisat deliğine çakılarak yerleştirilebilir. Arka dolgu, yangın durdurucu malzemenin kalınlığını karşılayacak şekilde duvar yüzeyinden geride bırakılır.
3B) Yangın Durdurucu Malzeme - Mastik
Yangın durdurucu malzeme olarak, duvarın her iki yüzünde tesisat deliği boşluğu içinde en az 16 mm kalınlıkta RECTORSEAL MC 150+ mastik uygulanmalıdır. Tesisat ve alçıpan birleşim noktalarında ise her iki tarafta minimum 13 mm çapında mastik dolgusu olmalıdır. Mastik sisteminin M derecesi, Tablo 1'de verilen değişkenlere bağlıdır: Hareket yönü Y veya Z, tesisat kalemi, nominal çap, boşluk genişliği, hareket miktarı, mastik derinliği ve F derecesi belirtilmiştir.
Hareket Yönü |
Geçen Tesisat |
Nominal Boru Çapı |
Boşluk Ölçüsü |
Hareket %’si |
Y. Durdurucu Kalınlığı |
Yangın Dayanımı |
| Y | 2A, 2B, 2E | 2 in. (50 mm) | Max 1 in. (25.4 mm) | 5% | 5/8 in. (16 mm) | F120 |
| Z | 2A, 2B, 2E | 2 in. (50 mm) | 1 in. (25.4 mm) | 0.25 in. (6mm) | 5/8 in. (16 mm) | F120 |
Detay Açıklaması
MC 150+ Yangın Durdurucu Mastik, yangın güvenliği konusunda üstün performans sergileyen bir üründür ve Alçıpan Geçen Boru Yangın Bariyeri Detay No: W-L-1253 için ideal yangın durdurucu malzeme olarak öne çıkar. RectorSeal markasının bu özel mastiği, metal boru ve elektrik kanal geçişlerinde yangının yayılmasını önlemek amacıyla geliştirilmiştir. Ürün, özellikle çelik, döküm, bakır ve EMT boruların geçiş noktalarında uygulanmaktadır. MC 150+ mastik, yangın dayanımı sağlarken aynı zamanda esnek yapısı sayesinde tesisatların hareketine karşı da yüksek dayanıklılık gösterir.
Detay No: W-L-1253’te önerilen uygulamalar doğrultusunda, mastik alçıpan levha birleşimlerinde en az 16 mm kalınlığında sürülmeli ve boru ile alçıpan birleşim noktalarında en az 13 mm çapında dolgu sağlamalıdır. Böylece yangın boyunca oluşabilecek boşluklar kapatılarak alevlerin geçişi engellenir.
MC 150+ yangın durdurucu mastik, UL sertifikalıdır ve 120 dakika yangın dayanımı sağlamak için test edilmiştir. Detayda belirtilen standartlara uyduğu için bu mastik, bina yangın yönetmeliklerine tam uyumludur. MC 150+ kullanımı ile birlikte Alçıpan Geçen Boru Yangın Bariyeri Detay No: W-L-1253, maksimum yangın koruması sağlar. Ürün, yangın sırasında tesisat sistemlerinin bütünlüğünü korur, yangının farklı bölgelere yayılmasını önler ve bina güvenliğini artırır. MC 150+ Yangın Durdurucu Mastik hakkında detaylı bilgi almak için ürün sayfası ziyaret edilebilir.
Sık Sorulan Sorular
Alçıpan Geçen Boru Yangın Bariyeri Detay No: W-L-1253 nedir?
Alçıpan Geçen Boru Yangın Bariyeri Detay No: W-L-1253, metal boru ve konduit geçişlerinde 120 dakika yangın dayanımı sağlamak için geliştirilmiş bir yangın durdurucu sistemdir.
Detay No: W-L-1253 yangın bariyerinde hangi boru tipleri kullanılır?
Detay No: W-L-1253 kapsamında çelik, demir döküm, bakır boru ve EMT kanal boruları kullanılmaktadır.
MC 150+ Yangın Durdurucu Mastik Detay No: W-L-1253 ile nasıl ilişkilidir?
MC 150+ Yangın Durdurucu Mastik, Detay No: W-L-1253 alçıpan geçen boru yangın bariyerinde yangın durdurucu malzeme olarak kullanılır ve yangın dayanımını sağlamak için kritik öneme sahiptir.
W-L-1253 kodu ne anlama geliyor?
W-L-1253, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
