W-L-1207

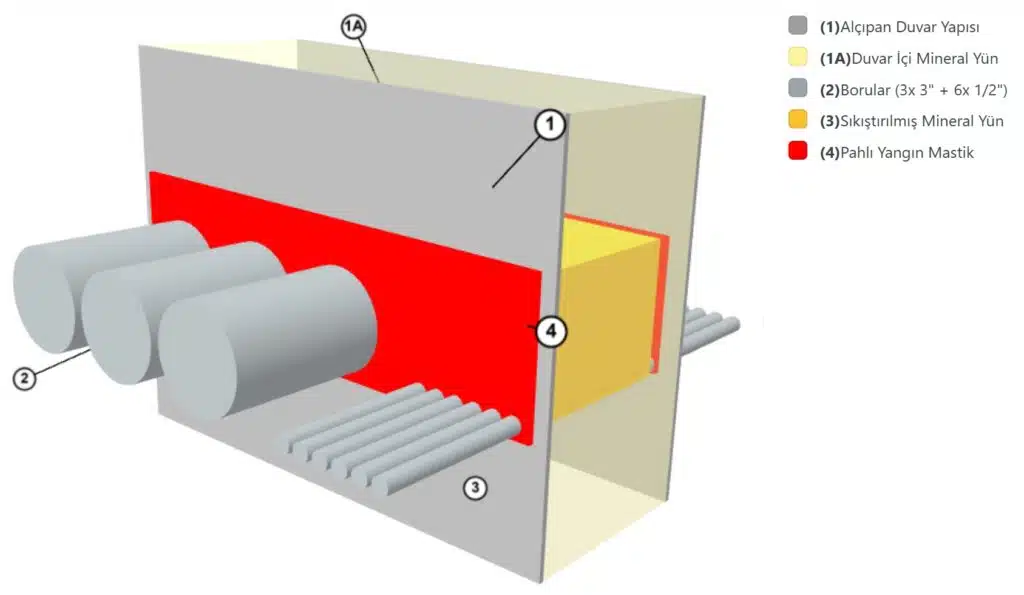

Alçıpan Geçen Borular Yangın Bariyeri W-L-1207
Çelik / Döküm / EMT Boru Gurubu Geçişi
Detay Bilgileri
Sistem Hakkında
Alçıpan Geçen Borular Yangın Bariyeri Detay No W-L-1207, yangına dayanıklı yapılar için kritik bir pasif yangın koruma çözümüdür. Bu detay, alçıpan duvarların içinde özellikle çelik boru, demir döküm boru ve EMT boru gibi tesisat geçişlerinde yangının yayılmasını etkin şekilde engellemek için geliştirildi. Üretici RECTORSEAL markası Metacaulk MC 150+ yangın durdurucu mastik kullanılarak, bu sistem UL (Underwriters Laboratories) tarafından onaylanmış testler ile güvenliği kanıtlanmıştır. F60 veya F120 yangın dayanımlı alçıpan duvarlar içerisinde uygulanabilen bu sistemde, duvar konstrüksiyonu ahşap veya çelik dikmelerden oluşarak geçiş yapılan tesisat çevresi için ek çerçeveleme yapılır. Alçıpan plakası 16 mm kalınlığında olup, montaj detayları üretici testlerine uygun şekilde yapılır. Yangın bariyerindeki boşluklarda tesisat çapları (maksimum 3 inç) ve mesafeleri standarda uygun olarak belirlenmiştir. Yangın durdurucu sistem içerisinde MC 150+ mastik uygulanarak tesisat etrafı sızdırmaz hale getirilir. Bu sayede yangının boru geçişi alanlarından yayılması önlenir. Detay No W-L-1207, alçıpan geçen borular yangın bariyeri keyword’ü ile anılan bu sistem, pasif yangın güvenliği uygulamalarında yapıların hayati önem taşıyan bir parçasıdır.
Kullanılan Ürün ve Uygulama
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak, F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar montajlarında geçiş yapan tesisatların tesisat deliklerinde yangın yalıtımı sağlamak amacıyla kullanılır.
Detay İçeriği Ürünler & Alternatifleri

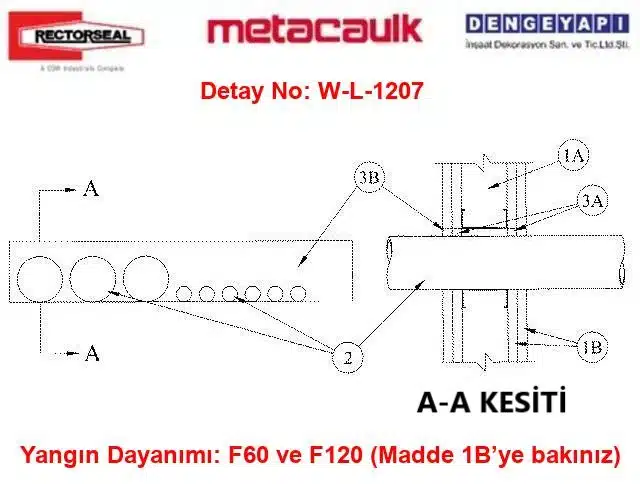

Alçıpan Geçen Borular Yangın Bariyeri — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde kurulacak olup aşağıdaki konstrüksiyon özelliklerini içerecektir:
1A) Dikmeler
Duvar konstrüksiyonu; ya ahşap dikmeler ya da çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 50 mm x 100 mm ebatlarında, 400 mm aralıkla (OC) yerleştirilecektir. Çelik dikmeler en az 90 mm genişliğinde ve maksimum 600 mm aralıkla (OC) konumlandırılacaktır. Geçiş yapan tesisat içeren boşlukta, tesisatları çevreleyen dikdörtgen kutu formunda ilave çerçeve elemanları monte edilecektir.
1B) Alçıpan Plaka
Kalınlığı 16 mm olan, 1,2 m genişliğinde ve kare ya da konik kenarlı alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanı türü ve levha yönlendirmesi, üreticisinin test edilmiş detayında belirtildiği şekilde olacaktır. Çelik dikmeli duvarlarda maksimum tesisat deliği alanı 90,5 in² (584 cm²), boyutu maksimum 575 mm; ahşap dikmeli duvarlarda alan 58 in² (374 cm²), boyutu 368 mm’dir. Yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Geçiş Yapan Tesisat Elemanı
Tesisat deliği içerisinde bir veya daha fazla geçiş yapan tesisat yer alabilir. Üç adetten fazla geçiş yapan tesisatın nominal çapı 25 mm (1 inç) üzeri olmayacaktır. Tesisatlar arasındaki mesafe nominal 13 mm (1/2 inç) olacaktır. Nominal çapı 25 mm’den büyük geçiş yapan tesisatlar ile tesisat deliği kenarı arasındaki boşluk minimum 0 mm (nokta temas) ile maksimum 13 mm; 25 mm veya daha küçük çaplı tesisatlar arasında ise minimum 0 mm ile maksimum 73 mm arasında boşluk bırakılacaktır. Tesisatlar her iki tarafta rijit olarak desteklenecektir. Kullanılacak tesisat tipleri ve boyutları aşağıda belirtilmiştir:
2A) Çelik Boru
Nominal çapı 75 mm (3 inç) veya daha küçük, Sch. 10 veya daha ağır Çelik Boru.
2B) Demir Döküm Boru
Nominal çapı 75 mm (3 inç) veya daha küçük, dökme veya sfero döküm demir boru.
2C) Elektrik Metal Borusu (EMT)
Nominal çapı 75 mm (3 inç) veya daha küçük çelik elektrik metal borusu veya galvanizli çelik boru.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki elemanlardan oluşacaktır:
3A) Arka Dolgu Malzemesi
(Opsiyonel) F120 dayanımlı elemanlarda uygulama sırasında dolgu malzemesinin sızıntısını önlemek için kullanılacaktır. Kalıplar, geçiş yapan tesisatların konturuna kesilerek, duvarın her iki tarafındaki tesisat deliğine sürtünmeli olarak yerleştirilen rijit sac veya poliüretan destek çubuğu şeklinde olacaktır. Kalıplar, dolgu kalınlığına uygun olarak duvar yüzeylerinden gömme yapılacaktır.
3B) Yangın Durdurucu Malzeme
Tesisat deliği boşluğuna en az 16 mm kalınlığında Yangın Durdurucu Mastik uygulanacak, mastik yüzeyleri duvarın her iki yüzeyi ile aynı seviyede olacak biçimde doldurulacaktır. Tesisat ile alçıpan arasındaki nokta temasında, dolgu malzemesinden en az 10 mm çapında bir banta, her iki duvar yüzeyinde uygulanacaktır. Üretici listesi: RECTORSEAL Metacaulk MC 150+.
Detay Açıklaması
MC 150+ Yangın Durdurucu Mastik, Detay No W-L-1207 kapsamında kullanılan ve alçıpan geçen borular yangın bariyeri sistemlerinde kritik öneme sahip bir malzemedir. RECTORSEAL Metacaulk markasına ait bu ürün, yangın dayanımlı alçıpan duvarlarda tesisat geçiş noktalarının güvenliğini sağlamak amacıyla özel olarak geliştirilmiştir. MC 150+ mastik, tesisat deliği boşluklarına en az 16 mm kalınlığında uygulanarak yangın ve duman sızıntısını önler. Ürünün esnek yapısı, çelik, demir döküm ve EMT boru gibi farklı tesisat elemanlarının etrafında etkili sızdırmazlık sağlar. Yangın sırasında boru geçişlerinden yangının yayılmasını engelleme işlevi sayesinde yapıların pasif yangın koruma güvenliğini artırır. Bu yangın durdurucu mastik, alçıpan duvar ile tesisat arasındaki boşlukları doldurarak hem yapısal dayanıklılık hem de yangın dayanıklılığı sağlar. Ürün UL laboratuvarlarında test edilmiştir ve yüksek kalite standartlarına uygundur ve yangın güvenlik projelerinde güvenle kullanılır.
Sık Sorulan Sorular
Alçıpan Geçen Borular Yangın Bariyeri Detay No W-L-1207 nedir?
Detay No W-L-1207, alçıpan duvarlarda çelik, döküm ve EMT boru geçişleri için tasarlanmış yangın bariyeri sistemidir. Bu sistem, yangın dayanımı F60 veya F120 olan alçıpan duvarlarda maksimum 120 dakika yangın dayanımı sağlar.
MC 150+ Yangın Durdurucu Mastik bu detayda nasıl kullanılır?
MC 150+ yangın durdurucu mastik, Detay No W-L-1207 kapsamında tesisat deliği boşluklarına en az 16 mm kalınlıkta uygulanır ve yanıcı gaz sızıntısını engellemek için tesisat ile alçıpan arasındaki temas noktalarında bant şeklinde kullanılır.
Alçıpan Geçen Borular Yangın Bariyeri hangi boru tipleri için uygundur?
Bu yangın bariyeri sistemi, Detay No W-L-1207 kapsamında 3 inç çapına kadar olan çelik boru, demir döküm boru ve elektrik metal borusu (EMT) geçişleri için uygundur.
W-L-1207 kodu ne anlama geliyor?
W-L-1207, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
