W-L-2342
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu W-L-2342
PVC / cPVC / PEX / ENT Boru 50 mm
Detay Bilgileri
Sistem Hakkında
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu, yangın dayanımı gerektiren yapısal uygulamalarda kritik bir bileşendir.
Bu sistem, F60 ve F120 yangın dayanımı sunan alçıpan duvar konstrüksiyonlarında kullanılır. Sistem, nominal 50 mm çapında PVC, CPVC, EMT ve PEX borularla uyumludur.
Alçıpan duvar yapısı, 50×100 mm ahşap veya minimum 65 mm genişliğindeki çelik dikmelerden oluşturulur. Alçıpan plakalar 16 mm kalınlığında olup, maksimum tesisat deliği çapı 92 mm dir.
Yangın durdurucu sistem, poliüretan köpük dolgu malzemesi ve Metacaulk MC 1000 yangın durdurucu mastikten oluşur. Üretici olan RectorSeal firması tarafından test edilip Underwriters Laboratories (UL) tarafından onaylanmıştır. Bu sistem, güvenliğin arttırılması ve yangının olası yayılmasının engellenmesi için vazgeçilmezdir.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik hükümleri ve ASTM E814, UL 1479 standartlarına uygun olarak; F60 ve F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarların tesisat geçişlerinde kullanılır. Sistem uygulanmadığında, yangın yalımının duvar boşluğundan geçiş yaparak yayılması riski artar, bu durum can kaybına ve büyük yapısal hasara yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

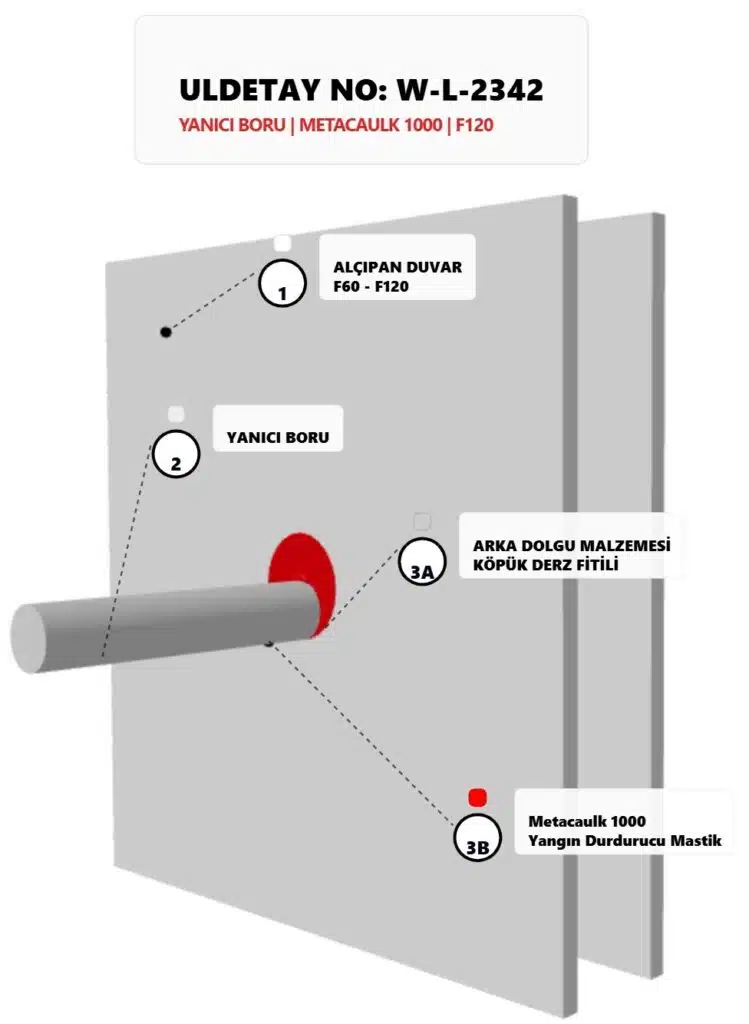

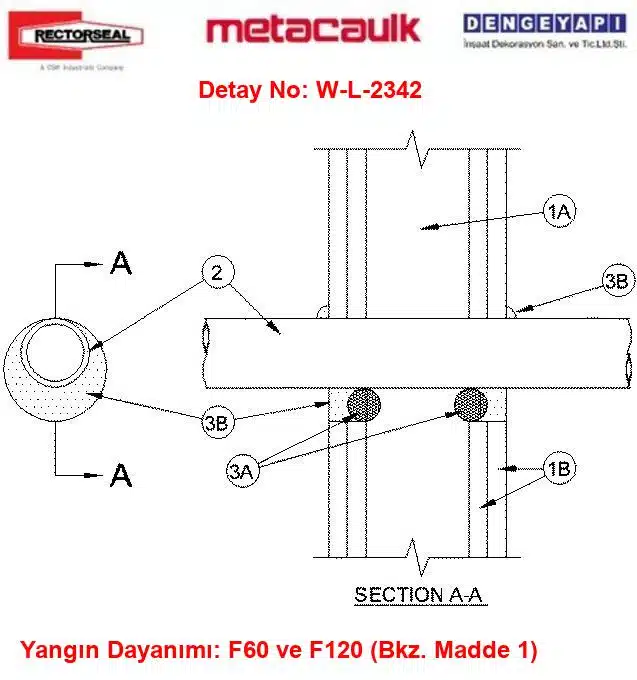

Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Aşağıdaki yapısal özellikleri içerir:
1A) Alçıpan Konstrüksiyonu
Duvar konstrüksiyonu ahşap dikmeler veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler; nominal 50x100 mm ölçülerinde ve 400 mm aralıklarla yerleştirilmiş olmalıdır. Çelik dikmeler en az 65 mm genişliğinde ve en fazla 600 mm aralıklarla monte edilir.
1B) Alçıpan Plaka
16 mm kalınlığında, 1,2 m genişliğinde kare veya konik kenarlı alçıpan kullanılır. Alçıpan tipi, kalınlığı, kat sayısı, tespit elemanı tipi ve levha yönü üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 92 mm’dir. Yangın durdurucu sistemin F Yangın Dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Yanıcı Boru
Yangın durdurucu sistem içine konsantrik veya eksantrik olarak monte edilmiş bir adet yanıcı boru bulunabilir. Boşluk içerisine 0 mm (noktasal temas) ile maksimum 32 mm arasında değişen tesisat deliği boşluğu bırakılmalıdır. Boru, duvarın her iki tarafında rijit bir şekilde desteklenmelidir. Kullanılabilir yanıcı boru tip ve ölçüleri şunlardır:
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanıma uygun, nominal 50 mm (2”) veya daha küçük çaplı Schedule 40 katı veya hücresel çekirdekli PVC boru.
2B) CPVC Boru
Kapalı (proses veya besleme) sistemlerde kullanıma uygun, nominal 50 mm (2”) veya daha küçük çaplı SDR 13.5 CPVC boru.
2C) Elektrik Metal Borusu Olmayan Tesisat (EMT)
Nominal 50 mm (2”) veya daha küçük çaplı PVC elektromekanik boru.
2D) Çapraz Bağlı Polietilen (PEX) Boru
Nominal 50 mm (2”) veya daha küçük çaplı PEX boru.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki elemanlardan oluşmalıdır:
3A) Arka Dolgu Malzemesi
F120 dayanımlı elemanlarda, montaj açıklığına sıkıştırılmış poliüretan köpük dolgu malzemesi (foam backer rod) kalıcı kalıp olarak kullanılmalıdır. Dolgu malzemesi, dolgu kalınlığını sağlamak amacıyla boşluk yüzeylerinden geri çekilmelidir.
3B) MC Yangın Durdurucu Mastik
Her iki duvar yüzeyinde boşluk içine en az 16 mm kalınlığında MC Yangın Durdurucu Mastik uygulanmalıdır. Boru/alçıpan birleşiminde, temas noktalarında her iki duvar yüzeyinde minimum 13 mm çapında mastik boncuk uygulanmalıdır. Üretici: RECTORSEAL — Ürün: Metacaulk 1000.
Detay Açıklaması
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu W-L-2342, yangın güvenliği alanında özellikle F60 ve F120 yangın dayanımı gerektiren alçıpan duvarlarda kullanılmak üzere tasarlanmış gelişmiş bir üründür.
Ürün, nominal 50 mm çapında PVC, CPVC, EMT ve PEX borularla uyumludur. Alçıpan konstrüksiyonu, ahşap dikmeler veya çelik kanal dikmeler kullanılarak oluşturulur ve 16 mm kalınlığında alçıpan plakalarla desteklenir. Maksimum tesisat deliği çapı 92 mm olarak belirlenmiştir.
Yangın durdurucu sistemin önemli bileşenlerinden biri, polisüretan köpük dolgu malzemesi olup bu, dolgu kalınlığının sağlanması ve kalıcı kalıp görevi görmesi açısından kritik öneme sahiptir. Ayrıca her iki yüzeyde kullanılan Metacaulk MC 1000 yangın durdurucu mastik, boru ve alçıpan birleşim noktalarında minimum 13 mm çapında boncuklar halinde uygulanarak etkili bir sızdırmazlık sağlar. RectorSeal tarafından üretilen ve Underwriters Laboratories tarafından test edilen bu sistem, yangın dayanımı 120 dakikaya kadar çıkabilen bir performans sunar. Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu, pasif yangın koruma çözümleri arasında yüksek standartları karşılayan, güvenilir bir üründür.
Sık Sorulan Sorular
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu nedir?
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu, yangın dayanımı sağlamak amacıyla alçıpan duvarlardan geçen PVC, CPVC, EMT ve PEX borular için geliştirilmiş bir sistemdir. Bu sistem, F60 ve F120 yangın dayanımlı yapılar için uygundur ve Metacaulk marka MC 1000 mastik ile poliüretan köpük dolgu malzemesi içerir.
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu W-L-2342 sistem hangi yangın dayanımını sağlar?
Detay_no içermemekle birlikte Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu W-L-2342 sistemi 120 dakika (F120) yangın dayanımı sağlar.
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu Hangi boru tipleri bu yangın durdurucu sistemle uyumludur?
Sistem nominal 50 mm çapındaki PVC boru, CPVC boru, elektrik metal borusu olmayan tesisat (EMT) ve çapraz bağlı polietilen (PEX) borularla uyumludur.
Pasif yangın durdurucu sistemi kim üretmiştir?
Üretici firma RectorSeal olup, marka Metacaulk ve MC 1000 yangın durdurucu mastik kullanılmıştır.
Alçıpan Geçen PVC Boru Pasif Yangın Durdurucu hangi yapı elemanlarında uygulanabilir?
Sistem F60 veya F120 yangın dayanımlı alçıpan duvar konstrüksiyonlarında ahşap veya çelik dikmelerle birlikte uygulanabilir.
W-L-2342 kodu ne anlama geliyor?
W-L-2342, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
