W-L-2009

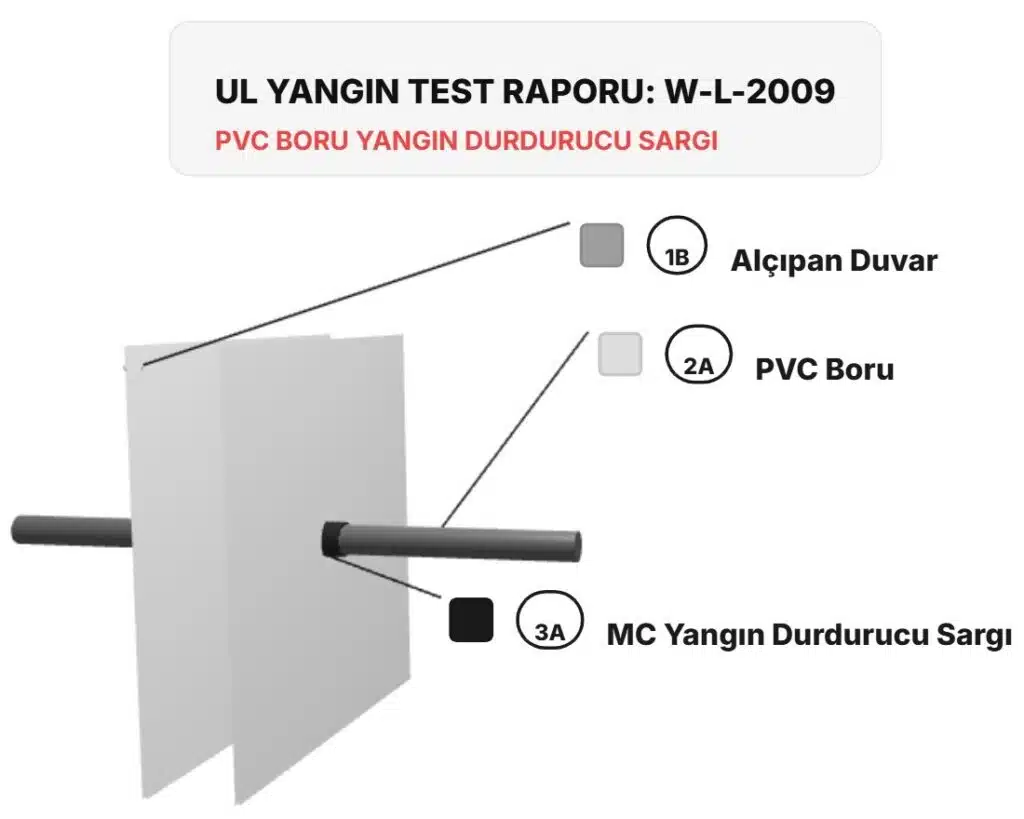

Alçıpan Geçen PVC Boru Yangın Durdurucu Detayı W-L-2009
PVC Boru 50 mm geçişi
Detay Bilgileri
Sistem Hakkında
Alçıpan geçen PVC boru yangın durdurucu detayı W-L-2009, yangın dayanımı yüksek yapısal sistemlerin oluşturulmasında kritik bir uygulamadır. Bu sistem, F120 yangın dayanımlı çelik dikme veya konstrüksiyonlu alçıpan duvar montajı esas alınarak hazırlanır. Burada kullanılan ana tesisat elemanı, nominal çapı 50 mm olan ve Schedule 40 sert çekirdekli PVC borudur. Bu boru yanıcı malzemeden oluştuğu için yangın durdurucu çözümlerin uygulanması şarttır.
Alçıpan duvarda iki kat 16 mm kalınlığında alçıpan plakalar bulunmakta olup maksimum tesisat deliği çapı 92 mm olarak sınırlandırılmıştır. Duvar konstrüksiyonu hem ahşap hem de çelik dikme seçeneğiyle en uygun aralıklarla (ahşap 400 mm, çelik 600 mm) desteklenmekte ve rijit bir yapı oluşturulmaktadır. Bu sayede PVC borunun geçiş yaptığı noktalar yangının yayılmasına karşı başarılı biçimde korunmaktadır.
Yangın durdurucu sistemin temel bileşeni, RectorSeal tarafından üretilen Metacaulk markalı intumesan banttır. Bu bant boru çevresine 1 veya 2 kat halinde sarılarak boşluk içine yerleştirilmekte ve bant uçları duvar yüzeyi ile hizalanmakta ya da maksimum 3 mm yukarıda olabilir. Bantlar borunun her iki yanına uygulanarak yangın esnasında genleşip boşlukları tamamen doldurur ve alevlerin geçişini engeller.
Detay No W-L-2009, yangın dayanımı 120 dakika olarak onaylanmış ve farklı test laboratuvarları tarafından sertifikalandırılmıştır. Bu başarılı sistemde kullanılan Alçıpan Geçen PVC Boru, yangın koruma çözümleri kapsamında kritik öneme sahiptir. Sistem, alçıpan duvar ve Metacaulk intumesan yangın durdurucu bant ile birlikte, PVC boru geçişlerinde yangın dayanıklılığını artırırken aynı zamanda tesisatın güvenli bir şekilde korunmasını sağlar. İlgili ürün detaylarını inceleyerek uygulamada maksimum performans elde edilebilir. Bu ayrıntılar, yangın güvenliği sistemlerinde referans olarak kullanılmaktadır ve uygulamada doğru ürün seçiminin önemini vurgulamaktadır.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak, F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda geçen nominal 51 mm (2”) veya daha küçük PVC boruların tesisat deliklerinde yangın izolasyonu sağlamak için kullanılır. Sistem kullanılmaz ise, yangın boru boşluğundan hızla geçerek yangının yayılması ve can kaybına yol açabilir, bu nedenle uygulamada özen gösterilmelidir.
Detay İçeriği Ürünler & Alternatifleri

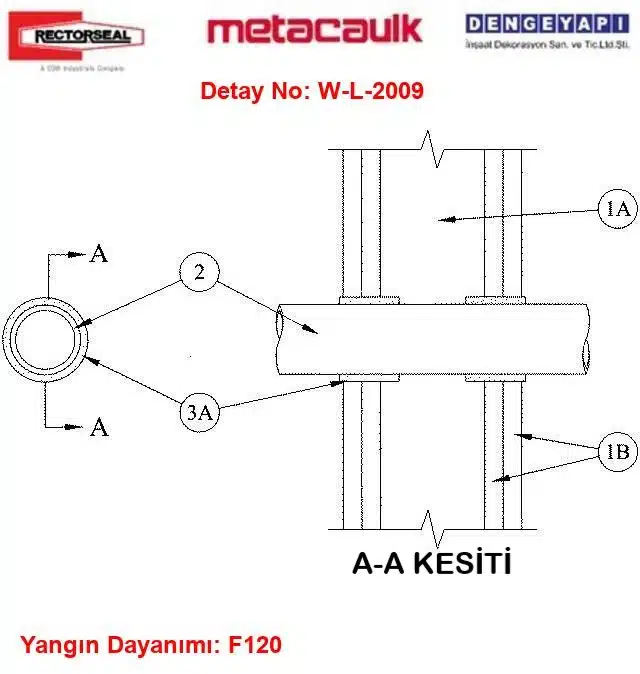

Alçıpan Geçen PVC Boru — Teknik Bileşenler
1) Alçıpan Duvar
F120 yangın dayanımlı çelik dikme/konstrüksiyonlu alçıpan duvar montajı; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu, ahşap veya çelik dikmelerden oluşmalıdır. Ahşap dikmeler nominal 50 x 100mm ölçüsünde (2 x 4 inç) olup maksimum 400 mm aralıklarla monte edilmelidir. Çelik dikmeler minimum 90 mm genişlikte olup maksimum 600 mm aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
İki kat 16 mm kalınlığında alçıpan kullanılmalı ve montaj üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalıdır. Maksimum tesisat deliği çapı 92 mm’dir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem merkezli, nominal 50 mm (2”) çapında veya daha küçük Schedule 40 sert çekirdek PVC boru kullanılır. Boru ile konstrüksiyonlu alçıpan duvar arasında 8-16 mm boşluk bırakılmalı, boru her iki taraftan rijit desteklenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki elemanlardan oluşmalıdır:
3A) Yangın Durdurucu Malzeme - İntumesan Bant
Boru çevresine; bir veya iki kat nominal 6 mm kalınlığında, 51 mm veya 25 mm genişliğinde intumesan bant sarılır. Bant, bant veya tellerle sabitlenir ve boşluk içerisine yerleştirilir. Bant uçları duvar yüzeyi ile hizalı ya da maksimum 3 mm (1/8 inç) yukarıday olabilir. Bantlar, duvarın her iki yüzüne uygulanmalıdır. Üretici: RECTORSEAL — Metacaulk İntumesan Bant.
Detay Açıklaması
Metacaulk Yangın Durdurucu Sargı Bandaj, yangın güvenliği sistemlerinde kritik bir yer tutar. Bu ürün, özellikle PVC boru geçişlerinin olduğu yapılarda yangın dayanıklılığını artırmak için tasarlanmış olup, RectorSeal firmasının üretimi ve UL laboratuvarlarının sertifikasıyla kalite garantisi altındadır. 50 mm çapında nominal Schedule 40 sert çekirdek PVClerin geçtiği noktalarda uygulanabilen bu intumesan bantlar, yangın anında genleşerek boru çevresindeki boşlukları doldurur ve alevlerin geçişini engeller.
Onay tarihi 09/07/2004 olan ürün, yangın dayanımını 120 dakikaya kadar artırmaktadır. Metacaulk Yangın Durdurucu Sargı Bandaj, F120 yangın dayanımlı çelik veya ahşap konstrüksiyonlu alçıpan duvarlarda kullanılmak üzere geliştirilmiştir. Bu alçıpan duvar sistemlerinde iki kat 16 mm kalınlığında alçıpan plakalar ile maksimum 92 mm tesisat deliği sağlanmış ve duvarın rijit desteklenmesi sağlanmıştır.
Metacaulk intumesan bantlar, detay No W-L-2009 kapsamında kullanılan Alçıpan Geçen PVC Boru yangın durdurucu detayı için özel olarak uyumludur. Bantlar, boru çevresinde 6 mm kalınlıkta ve 25 ila 51 mm genişlikte olabilir, ilgili testlerde yüksek performans göstermiştir. Ürün, yangın durdurucu sistemlerde kolay montaj, dayanıklılık ve yüksek işlevsellik sunar. Bu sayede yapılar hem yangın anında koruma sağlar hem de tesisat elemanlarının güvenliğini artırır. Metacaulk Yangın Durdurucu Sargı Bandaj, yangın durdurucu sistemlerin vazgeçilmez bir bileşeni olarak yapı güvenliğinde önemli bir rol oynamaktadır.
Sık Sorulan Sorular
Alçıpan Duvardan Geçen PVC Boru için yangın durdurucu detayı nedir?
Alçıpan Geçen PVC Boru yangın durdurucu detayı W-L-2009, F120 yangın dayanımlı çalçıpan duvar içerisinde nominal 50 mm çapındaki Schedule 40 PVC boru için geliştirilmiş yangın koruma detayıdır.
Alçıpan Duvardan Geçen PVC Boru için hangi ürün kullanılır?
Bu detayda, RectorSeal markası altında üretilen Metacaulk İntumesan Bant kullanılır. Bu bantlar borunun çevresine sarılarak yangın durdurucu malzeme görevi görür.
Alçıpan Duvardan Geçen PVC Boru için Yangın Durdurucu Sargı Detayının Yangın dayanımı ne kadardır?
Alçıpan Geçen PVC Boru yangın durdurucu detayı W-L-2009 için yangın dayanımı 120 dakikadır.
Alçıpan Duvardan Geçen PVC Boru Detayındaki PVC borunun çapı ve malzemesi nedir?
Geçiş yapan tesisat yanıcı boru olup, nominal çapı 50 mm ve Schedule 40 sert çekirdekli PVC malzemedir.
Alçıpan Duvardan Geçen PVC Boru için Duvar yapısında dikkate alınması gerekenler nelerdir?
Duvar konstrüksiyonu ahşap veya çelik dikmelerden oluşmalı ve alçıpan plakalar iki kat 16 mm kalınlığında olmalıdır. Ayrıca maksimum tesisat deliği çapı 92 mm'dir.
W-L-2009 kodu ne anlama geliyor?
W-L-2009, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
