Alçıpan Pasif Yangın Yalıtımı Boru Geçişi W-L-1161
Çelik / Döküm / Bakır / EMT Boru Geçişi
Detay Bilgileri
Sistem Hakkında
Alçıpan Pasif Yangın Yalıtımı Boru Geçişi W-L-1161, F180 veya F240 yangın dayanımlı alçıpan/dikme duvar sisteminden oluşmakta olup, geçiş yapan tesisat için kullanılan metal borular, elektrik metal boruları ve bakır boru türlerinde geçerlidir. Yangın durdurucu malzeme olarak minimum 25 mm (1″) kalınlığında yangın durdurucu mastik kullanılır, mastik boru/alçıpan ara yüzeylerine her iki tarafta minimum 6 mm (1/4″) çapında bant şeklinde uygulanır. Üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.
Kullanılan Ürün ve Uygulama
MC 1000 Yangın Durdurucu Mastik, Alçıpan Pasif Yangın Yalıtımı sistemlerinde kullanılan, 25 mm kalınlığında uygulanabilen, yangın dayanımı yüksek bir yangın durdurucu mastik ürünüdür. RectorSeal Metacaulk markasına ait olup, metal boru geçişlerinde güvenle kullanılır.
Detay İçeriği Ürünler & Alternatifleri

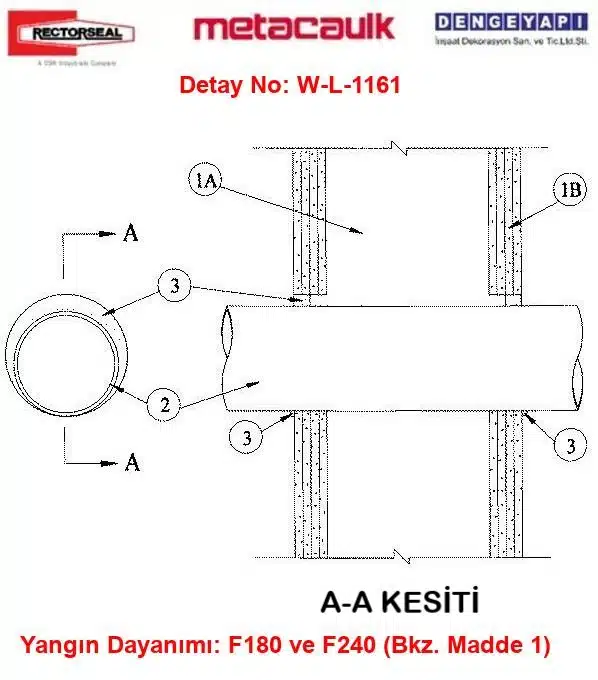

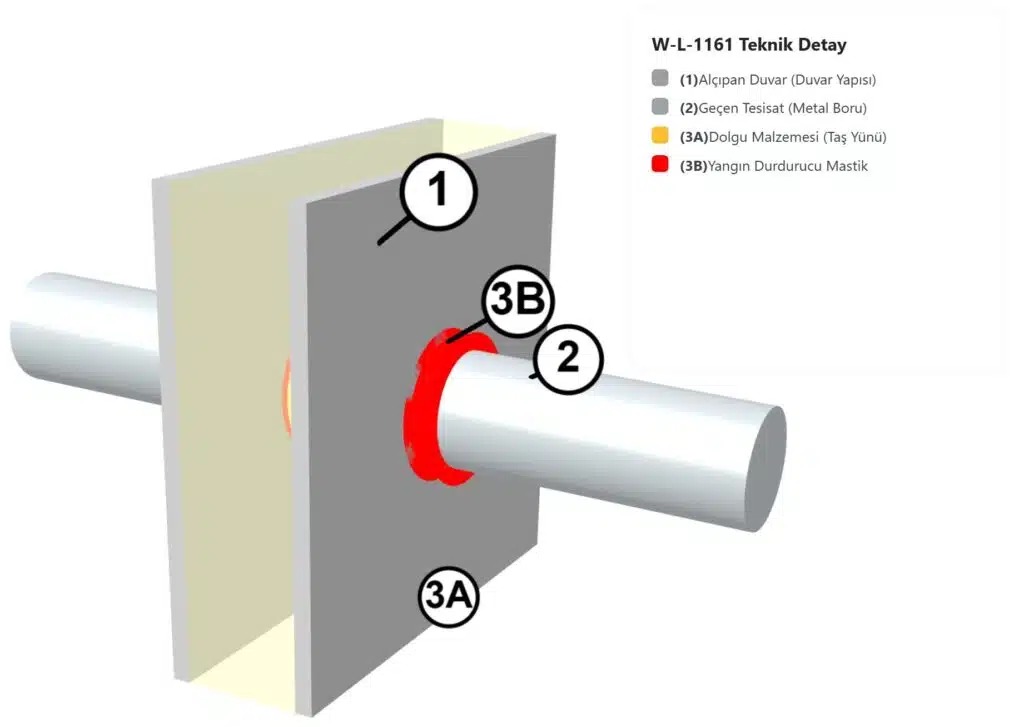

Alçıpan Pasif Yangın Yalıtımı — Teknik Bileşenler
1) Alçıpan Duvar
F180 veya F240 yangın dayanımlı alçıpan/dikme duvar sistemi, Üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Yapı özellikleri şunları içerir:
1A) Dikmeler
Duvar konstrüksiyonu, çelik kanal dikmelerden oluşur. Çelik dikmeler en az 41 mm (1-5/8") genişliğinde ve maksimum 600 mm aralıklarla yerleştirilecektir.
1B) Alçıpan Plaka
Birden fazla katmanda ve her bir katman en az 12 mm (1/2") kalınlıkta alçıpan kullanılacaktır. Alçıpan tipi, kalınlığı, katman sayısı ve yönlendirmesi Üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır. Maksimum tesisat deliği çapı 225 mm (9") dir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içerisinde tek bir metal boru, elektrik metal borusu veya bakır boru konsantrik veya eksantrik olarak yerleştirilebilir. Boru ile tesisat deliği çevresi arasındaki tesisat deliği boşluğu minimum 0 mm (noktasal temas) ile maksimum 10 mm (3/8") olabilir. Boru veya tesisat her iki tarafta döşeme veya duvar sistemine rijit bir şekilde monte edilmelidir. Aşağıdaki tip ve boyutlarda metal borular kullanılabilir:
2A) Çelik Boru
Nominal 200 mm (8”) çap veya daha küçük, Schedule 40 veya daha kalın çelik boru kullanılabilir.
2B) Demir Döküm Boru
Nominal 200 mm (8”) çap veya daha küçük, dökme veya dövme demir boru kullanılabilir.
2C) Elektrik Metal Borusu (EMT)
Nominal 100 mm (4”) çap veya daha küçük elektrik metal borusu veya nominal 150 mm (6”) çap veya daha küçük çelik kanal kullanılabilir.
2D) Bakır Boru
Nominal 100 mm (4”) çap veya daha küçük, Tip L veya daha kalın bakır boru kullanılabilir.
2E) Bakır Boru
Nominal 100 mm (4”) çap veya daha küçük, Regular veya daha kalın bakır boru kullanılabilir.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur.
3A) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Tesisat deliği boşluğu içerisinde minimum 25 mm (1”) kalınlığında yangın durdurucu mastik uygulanacaktır; mastik, duvarın her iki yüzeyine tam düz olacak şekilde sürülecektir. Boru ve alçıpan ara yüzeyinde, her iki tarafta, minimum 6 mm (1/4”) çapında bant şeklinde yangın durdurucu mastik uygulanacaktır. Kullanılan ürün RECTORSEAL Metacaulk 1000'dir.
Detay Açıklaması
Alçıpan Pasif Yangın Yalıtımı Boru Geçişi W-L-1161 detayında F180 veya F240 yangın dayanımlı alçıpan/dikme duvar sistemi ve metal boru geçişi yangın durdurucu sistem detayları anlatılmaktadır.
Sık Sorulan Sorular
Alçıpan Pasif Yangın Yalıtımı W-L-1161 detayında hangi boru türleri kullanılır?
Alçıpan Pasif Yangın Yalıtımı detayında keyword: Alçıpan Pasif Yangın Yalıtımı, Detay No: W-L-1161 kapsamında metal boru, elektrik metal borusu ve bakır boru kullanılır.
Alçıpan Pasif Yangın Yalıtımı Yangın durdurucu kalınlığı nedir?
Alçıpan Pasif Yangın Yalıtımı ve Detay No: W-L-1161 için yangın durdurucu kalınlık 25 mm olarak belirlenmiştir.
Alçıpan Pasif Yangın Yalıtımı Detay tarifi nasıl uygulanmalı?
Alçıpan Pasif Yangın Yalıtımı Detay No: W-L-1161'de belirtilen detay tarifinde yangın durdurucu sistem minimum 25 mm kalınlığında mastik uygulanarak, çelik kanal dikmeler ve alçıpan plaka katmanlarıyla uyumlu şekilde yapılmalıdır.
W-L-1161 kodu ne anlama geliyor?
W-L-1161, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
