W-L-2238
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238
PVC / cPVC / ABS Boru 1 1/2
Detay Bilgileri
Sistem Hakkında
Alçıpan PVC Boru Geçişi Yangın Yalıtımı, yangın koruması alanında önemli bir detaydır. Bu sistem 26 Haziran 2002 tarihinde onaylanmış olup üreticisi RectorSeal ve markası Metacaulk’tur. Sistem, yanıcı boruların alçıpan duvarlardan geçişlerinde kullanılmak üzere dizayn edilmiştir ve UL test laboratuvarı tarafından onaylanmıştır.
Yangın dayanımı 120 dakika olan bu sistem, ABS, CPVC ve PVC boru malzemelerini kapsar. Boru çapı 38 mm olan borular için uygundur. Montajında kullanılan alçıpan duvar konstrüksiyonu çelik kanal dikmelerle tamamlanır. Bu dikmeler en az 90 mm genişliğinde ve maksimum 600 mm aralıklarla yerleştirilir.
Alçıpan plaka kalınlığı en az 16 mm olup, 1200 mm genişliktedir. Maksimum tesisat deliği çapı 75 mm olarak belirlenmiştir. Boru çevresindeki boşluk minimum 6 mm, maksimum 22 mm arasında olmalıdır ve boru duvarın her iki tarafından rijit desteklenmelidir.
Yangın durdurucu sistemde F120 dayanımlı köpük arka dolgu malzemesi kullanılır ve boşluklar MC Yangın Durdurucu Mastik ile minimum 13 mm kalınlıkta doldurulur. Bu mastik RECTORSEAL Metacaulk 1000 ürünüdür. Alçıpan PVC Boru Geçişi Yangın Yalıtımı sisteminin yangın dayanımı, monte edildiği duvarla paralel olarak aynıdır. Bu detay, güvenlik standartları kapsamında hazırlanmış olup, sistemde kullanılan tüm ayrıntılarına uygun şekilde uygulanmaktadır.
Kullanılan Ürün ve Uygulama
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238; Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814 ile UL 1479 standartlarına uygun olarak F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda kullanılır. Yanıcı boru tesisatlarının geçiş yaptığı tesisat deliklerinde yangın yayılımını önlemek amacıyla tasarlanmıştır. Uygulanmaması durumunda, yangın ve duman tesisat boşluğundan hızla diğer katlara veya bölümlere yayılabilir; bu da ciddi can ve mal kaybına yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

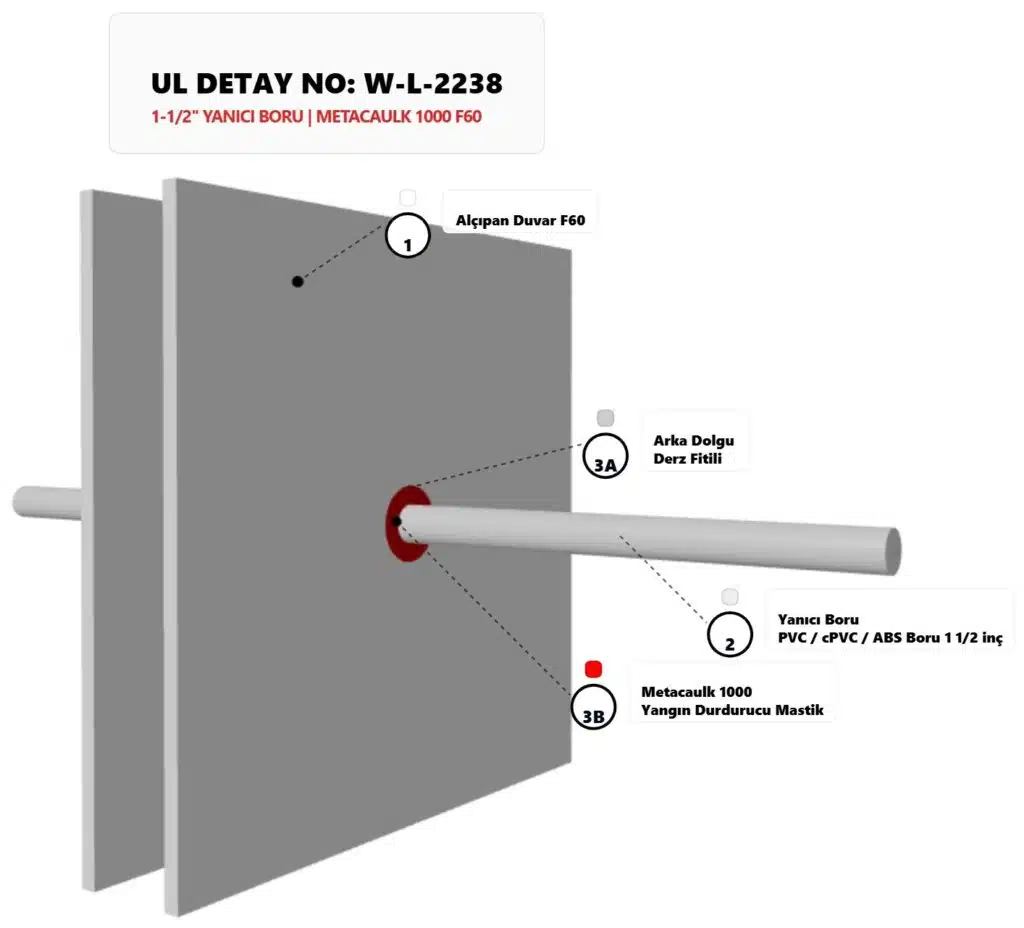

Alçıpan PVC Boru Geçişi Yangın Yalıtımı — Teknik Bileşenler

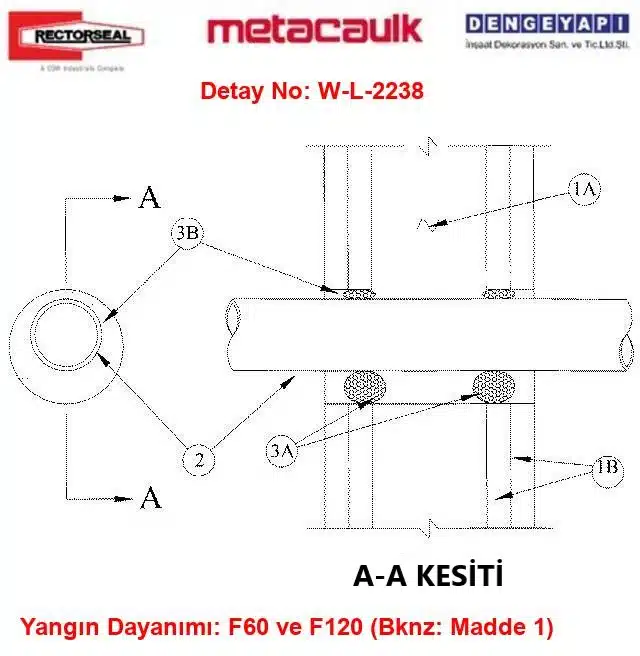

1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı çelik dikme/konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Montajda aşağıdaki özellikler bulunmalıdır:
1A) Dikmeler
Duvar konstrüksiyonu, çelik kanal dikmelerden oluşur. Çelik dikmeler en az 90 mm (3-1/2”) genişliğinde ve maksimum 600 mm (24”) aralıklarla montaj yapılmalıdır.
1B) Alçıpan Plaka
En az 16 mm (5/8”) kalınlıkta, 1200 mm genişliğinde ve kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı ve yönlendirme, üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 75 mm (3”) olup, sistemin F Yangın Dayanımı monte edildiği duvarın F Yangın Dayanımı ile eşittir.
2) Geçiş Yapan Tesisat Elemanı
Sistemde bir adet yanıcı boru bulunabilir ve bu boru ya merkezi konumda ya da eksantrik olarak yerleştirilebilir. Boru çevresindeki tesisat deliği boşluğu minimum 6 mm (1/4”) ve maksimum 22 mm (7/8”) arasında olmalıdır. Boru, duvar montajının her iki tarafından rijit desteklenmelidir. Kullanılacak yanıcı boru tipleri şunlardır:
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılan nominal çapı 40 mm (1-1/2”) veya daha küçük Schedule 40 hücresel ya da katı çekirdek PVC boru.
2B) CPVC Boru
Kapalı (proses veya besleme) sistemlerde kullanılan nominal çapı 40 mm (1-1/2”) veya daha küçük SDR 13.5 CPVC boru.
2C) ABS Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılan nominal çapı 40 mm (1-1/2”) veya daha küçük Schedule 40 hücresel ya da katı çekirdek ABS boru.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşur:
3A) Arka Dolgu Malzemesi
F120 dayanımlı elemanlarda, kalıcı kalıp olacak şekilde köpük arka dolgu malzemesi tesisat deliğine sıkıştırılarak yerleştirilmelidir. Arka dolgu, duvarın her iki yüzeyinden dolgu malzemesinin gerekli kalınlığını karşılayacak şekilde geri çekilmelidir.
3B) Yangın Durdurucu Mastik
Boşluk içerisine, duvar yüzeyleri ile aynı hizada olacak şekilde minimum 13 mm kalınlıkta MC Yangın Durdurucu Mastik uygulanmalıdır. Kullanılan ürün RECTORSEAL — Metacaulk 1000’dir.
Detay Açıklaması
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238 ürünü, yangın güvenliği açısından boru geçişlerinin korunmasını amaçlayan kritik bir sistemdir. Ürün, RectorSeal tarafından geliştirilmiş ve Metacaulk markası altında sunulmaktadır.
Yanıcı PVC, CPVC ve ABS borular için tasarlanan bu sistem, 38 mm çapına kadar olan borularda maksimum 75 mm çapında deliklerde uygulanabilir. Sistem montajında, yangın dayanımlı alçıpan duvarlarda çelik dikmeler en az 90 mm genişlikte ve 600 mm aralıklarla yerleştirilir. Alçıpan plakaları en az 16 mm kalınlığında olup, yangın dayanımını en üst seviyeye çıkaracak şekilde test edilmiştir.
Yangın durdurucu mastik olarak MC 1000 kullanılmaktadır. Bu mastik, yangın anında boru çevresindeki boşluklarda oluşabilecek ısı ve alev geçişine karşı etkili bir bariyer oluşturur. Ayrıca, köpük arka dolgu malzemesi ile desteklenen sistem, 120 dakika yangın dayanımı sunar. Alçıpan PVC Boru Geçişi Yangın Yalıtımı, uluslararası standartlara uygun şekilde UL laboratuvarında test edilmiştir. Bu ürün, binalarda yangın güvenliğini artırarak olası yangın risklerine karşı koruma sağlar ve bina güvenliği yönetmeliklerine tam uyumludur. Sistem performansı ve dayanıklılığı, üretici tarafından sağlanan tamamlayıcı bilgilerle desteklenmekte olup, özelliklerine sadık kalınmıştır. Bu yangın yalıtımı, relation_product olarak belirtilen MC 1000 Yangın Durdurucu Akustik Mastik ile birlikte kullanıldığında etkin bir yangın durdurucu çözüm meydana getirir. Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238, her türlü yapı projesinde önemli bir yangın güvenlik tedbiri olarak tercih edilmektedir.
Sık Sorulan Sorular
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238 Alçıpan PVC Boru Geçişi Yangın Yalıtımı nedir?
Alçıpan PVC Boru Geçişi Yangın Yalıtımı, çelik dikme/konstrüksiyonlu alçıpan duvarlarda kullanılan ve PVC, CPVC, ABS boruların yangına karşı dayanıklılığını sağlayan bir sistemdir. Detay no belirtilmemiş olup, ürünün yangın dayanımı 120 dakikadır.
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238 Bu sistem hangi boru çapları için uygundur?
Sistem 38 mm çapındaki PVC, CPVC ve ABS borular için uygundur. Alçıpan PVC Boru Geçişi Yangın Yalıtımı adıyla bilinen bu ürün, 40 mm veya 1 1/2 inç nominal çapındaki Schedule 40 boruları kapsamaktadır.
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238 Yangın durdurucu mastik olarak hangi ürün kullanılıyor?
Yangın durdurucu mastik olarak RECTORSEAL Metacaulk 1000 (MC 1000) kullanılmaktadır. Bu ürün Alçıpan PVC Boru Geçişi Yangın Yalıtımı sisteminde minimum 13 mm kalınlıkta uygulanır ve yangın dayanımı sürecinde boruları korur.
Alçıpan PVC Boru Geçişi Yangın Yalıtımı W-L-2238 Sistemde yangın dayanımı ne kadardır?
Alçıpan PVC Boru Geçişi Yangın Yalıtımı sistemi 120 dakika yangın dayanımı sağlar. Detay_no boş olmakla beraber, RectorSeal markasının Metacaulk ürünü ile desteklenen bu sistem, yanıcı boru geçişlerinde güvenilir bir koruma sunmaktadır.
W-L-2238 kodu ne anlama geliyor?
W-L-2238, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
