W-L-2008

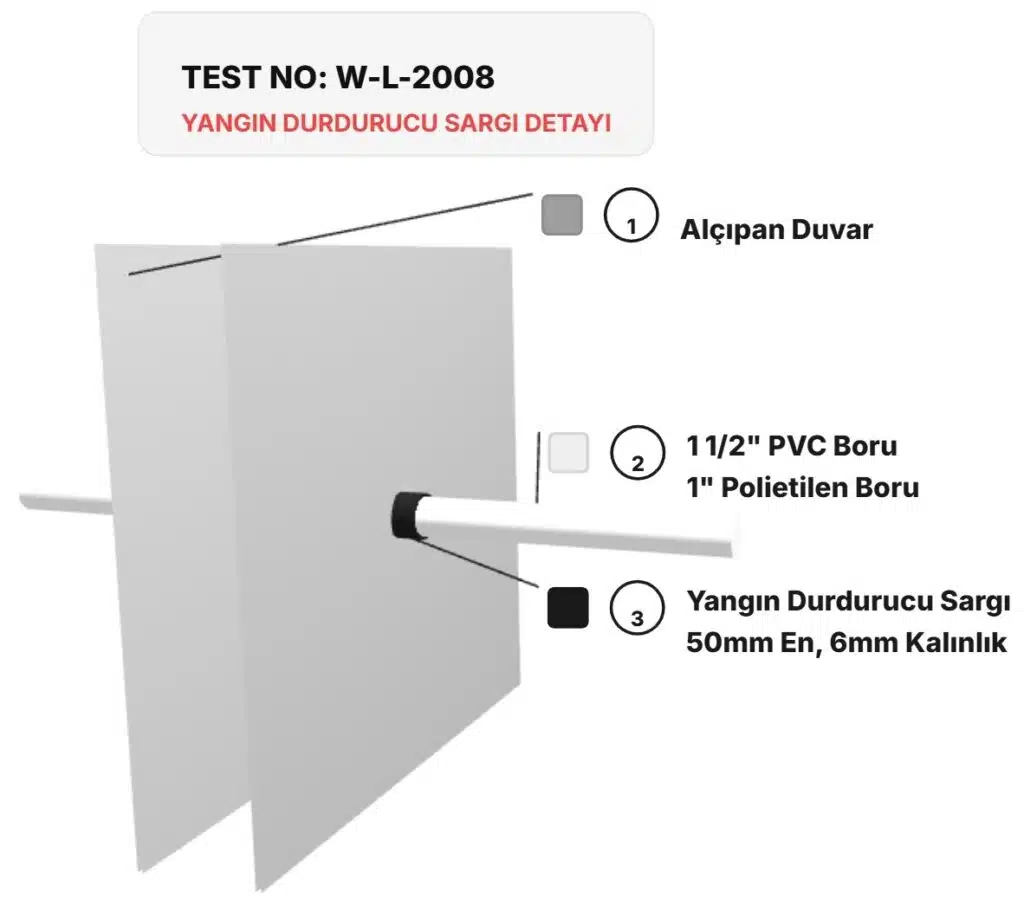

Alçıpan Şaft Geçen PVC Boru Yangın Durdurucu Sargı Detayı W-L-2008
Polietilen veya PVC Boru Geçişi
Detay Bilgileri
Sistem Hakkında
Alçıpan Şaft Geçen PVC Boru Yangın Durdurucu Sargı Detayı W-L-2008, yangın güvenliği açısından büyük önem taşıyan bir uygulama örneğidir. Bu detayda, Yangın Durdurucu Sargı kullanılarak, yangınların boru geçiş noktalarından yayılması önlenir. Üretici RectorSeal firmasına ait Metacaulk markasına ait bu sistem, UL laboratuvarlarında test edilip onaylanmıştır ve 60 dakika yangın dayanımı sunmaktadır.
Detay No: W-L-2008’e göre alçıpan duvar konstrüksiyonu ahşap veya çelik dikmelerle desteklenmekte, minimum 10 mm kalınlıkta ve 1,22 m genişliğinde alçıpan plakalar kullanılmaktadır. Duvar montajında maksimum tesisat deliği çapı 64 mm olarak belirlenmiştir.
Geçiş yapan borular nominal 38 mm çapında hücresel veya dolu yapılı PVC borular ile nominal 25 mm çapında SDR-9 sınıfı PEX borulardır. Bu boruların çevresine, nominal 6 mm kalınlık ve 25 mm genişlikte intumesan sargı şeridi sarılarak tesisat deliği boşluğuna yerleştirilir. Sargı şeritlerinin uçları, duvar yüzeyinden maksimum 6 mm taşarak yangın izolasyonu sağlanır. Alçıpan şaft ve boru geçişlerinde yangın korumasını artıran bu sistem, yapıların yangın güvenliğini sağlama konusunda kritik bir rol oynamaktadır. Bu sayede, yangın esnasında boru geçişlerinden kaynaklanabilecek riskler en aza indirilmiş olur.
Kullanılan Ürün ve Uygulama
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak F60 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda kullanılır. Duvara geçen PVC veya PEX boru tesisatlarının uygun yangın durdurucu malzemeler ile korunmasını sağlar. Uygulanmadığında, tesisat deliğinden yangın yalımı hızla diğer alanlara geçebilir, bu da yapısal hasar ve can kaybına yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

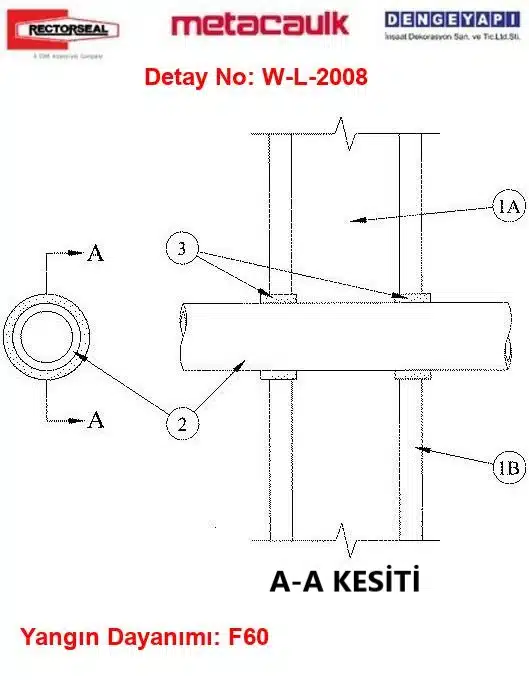

PVC Boru Yangın Durdurucu Sargı — Teknik Bileşenler
1) Alçıpan Duvar
F60 yangın dayanımlı çelik dikmeli/konstrüksiyonlu alçıpan duvar montajı; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Duvar montajı aşağıdaki özellikleri içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu ahşap dikmeler veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 50 mm x 100 mm (2 x 4 inç) genişliğinde ve 400 mm (16 inç) aralıklarla dizilir. Çelik dikmeler minimum 89 mm (3-1/2 inç) genişliğinde olup, maksimum 600 mm (24 inç) aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
Alçıpan minimum 10 mm (5/8 inç) kalınlığında, 1,22 m genişliğinde ve kare veya kuyruklu kenarlı olmalıdır. Alçıpan tipi, kalınlığı, kat sayısı ve yönlendirmesi üreticisinin test edilmiş detayında belirtilen Tasarımına uygun olmalıdır. Maksimum tesisat deliği çapı 64 mm (2-1/2 inç) olarak uygulanır.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu içerisinde nominal 8 ila 10 mm (5/16 ila 3/8 inç) tesisat deliği boşluğu bırakılarak, bir adet metal olmayan boru veya tüp geçişi sağlanabilir. Boru veya tüp, duvar montajının her iki yanında rijit şekilde desteklenmelidir. Kullanılabilecek boru tip ve çapları şunlardır:
2A) PVC Boru
Nominal 38 mm (1-1/2 inç) veya daha küçük çapta, Schedule 40 hücresel veya dolu yapılı PVC borudur. Bu borular havalıklı (tesisat, atık veya havalık) sistemlerde kullanılır.
2B) Çapraz Bağlantılı Polietilen (PEX) Boru
Nominal 25 mm (1 inç) veya daha küçük çapta SDR-9 sınıfı PEX borudur. Kapalı (proses veya besleme) tesisat sistemlerinde kullanılır. PEX boru kullanıldığında, yangın durdurucu sistem F60 yangın dayanımı sağlar.
3) Yangın Durdurucu Malzeme - İntumesan Sargı Şeridi
Yangın durdurucu malzeme olarak nominal 6 mm (1/4 inç) kalınlığında ve 25 mm (1 inç) genişliğinde intumesan sargı şeridi kullanılır. Şerit, boru etrafında bir tur sarılarak bant ile sabitlenir ve tesisat deliği boşluğuna öyle yerleştirilir ki, şeridin uçları maksimum 6 mm (1/4 inç) duvar yüzeyinden taşar. Sargı şeritleri duvarın her iki yüzeyine monte edilir. Üretici: RECTORSEAL — Metacaulk Wrap Strip.
Detay Açıklaması
Metacaulk Yangın Durdurucu Sargı Bandaj, PVC Boru Yangın Durdurucu Sargı keyword’ü altında değerlendirilen yangın koruma ürünüdür ve Detay No: W-L-2008 kapsamındaki uygulamalarda kullanılır.
RectorSeal üretimine ait bu ürün, yangın dayanımlı tesisat sistemlerinde özellikle pvc ve polietilen boruların yangın geçiş noktalarında korunmasını sağlar. Intumesan malzeme teknolojisi kullanılarak üretilmiş olan bu sargı bandajı, nominal 6 mm kalınlık ve 25 mm genişlikte olup boru çevresine kolaylıkla sarılır. Yangın anında genleşerek boru etrafında bariyer oluşturan Metacaulk yangın durdurucu sargı bandajı, bu sayede yangının yayılmasını engeller ve tesisat sisteminde yangın dayanımı süresini optimize eder.
Ürün UL test laboratuvarlarında onaylıdır ve F60 yangın dayanımı standardına uygundur. PVC borular için F45, PEX borular için ise F60 dayanım sağlayarak yapıların yangın güvenliği yönetmeliklerine uyum sağlar. Kolay uygulanabilir olması ve dayanıklı yapısı, bu ürünün alçıpan şaft ve pvc boru detaylarında tercih edilmesini mümkün kılar. Bu ürün, yangın güvenliği alanında yüksek performans beklentilerini karşılayan bir çözümdür.
Sık Sorulan Sorular
Yangın Durdurucu Sargı nedir?
RECTORSEAL Metacaulk Wrap Strip, yangın dayanımı amacıyla kullanılan bir üründür.
Yangın Durdurucu Sargının kullanım alanları nelerdir?
Metacaulk Wrap Strip, Yanıcı Boruların Alçıpan Şaftları delip geçtiği noktalarda yangın yalıtımı için uygulamalarında kullanılır.
Yangın Durdurucu Sargının avantajları nelerdir?
Yangın Durdurucu Kelepçe Kullanımına ihtiyacı ortadan kaldırır. Yeniden sökülüp kullanılabilir. Herhangi bir dubel vb. Bağlantı elemanı gerektirmez.
W-L-2008 kodu ne anlama geliyor?
W-L-2008, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
