W-L-2259
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı W-L-2259
PVC / cPVC / ABS / Konduit Boru 50 mm
Detay Bilgileri
Sistem Hakkında
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı, yangın dayanımı kriterlerine uygun olarak geliştirilmiş 16/07/2014 tarihinde test edilerek onaylı bir koruma sağlamaktadır.
Bu sistem, F60 veya F120 yangın dayanımlı alçıpan duvar konstrüksiyonları için özel olarak tasarlandı. Duvarlarda kullanılan ahşap ve çelik dikmeler belirli aralıklarla yerleştirilerek stabil bir yapı oluşturulur. Ardından nominal 16 mm kalınlığında, 1,2 m genişliğinde kare veya konik kenarlı alçıpan plakalar kullanılır.
Boru geçişleri için maksimum tesisat deliği çapı 102 mm olarak belirlenmiştir. Geçiş yapan tesisatlar arasında PVC, CPVC, ABS boru ve sert yanıcı kılıflı elektrik konduit boruları yer almaktadır. Bu boruların çapı nominal 50 mm’dir. Sistem, yangın durdurucu malzeme olarak RECTORSEAL üretimi Metacaulk MC 150+ markalı yangın durdurucu mastik kullanır. Mastik, tesisat deliği boşluğuna minimum 16 mm kalınlıkta uygulanır ve boruların her iki yüzeyinde minimum 6 mm kalınlığında taç formu oluşturulur. Bu detay ile yangın dayanımı monte edildiği duvarın aynı süresindedir.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır: Bu yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak; F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda, yanıcı boruların ve elektrik kılıf kanallarının geçtiği tesisat deliklerinde kullanılır. Uygulanmadığında, yangın yayılımı tesisat deliği boşluğundan hızla yayılır, bu da can kaybı ve malzeme hasarına sebep olur.
Detay İçeriği Ürünler & Alternatifleri

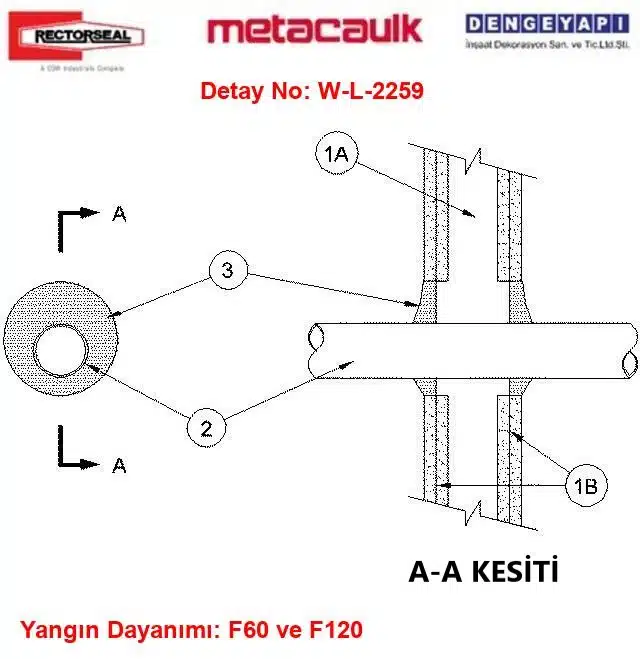

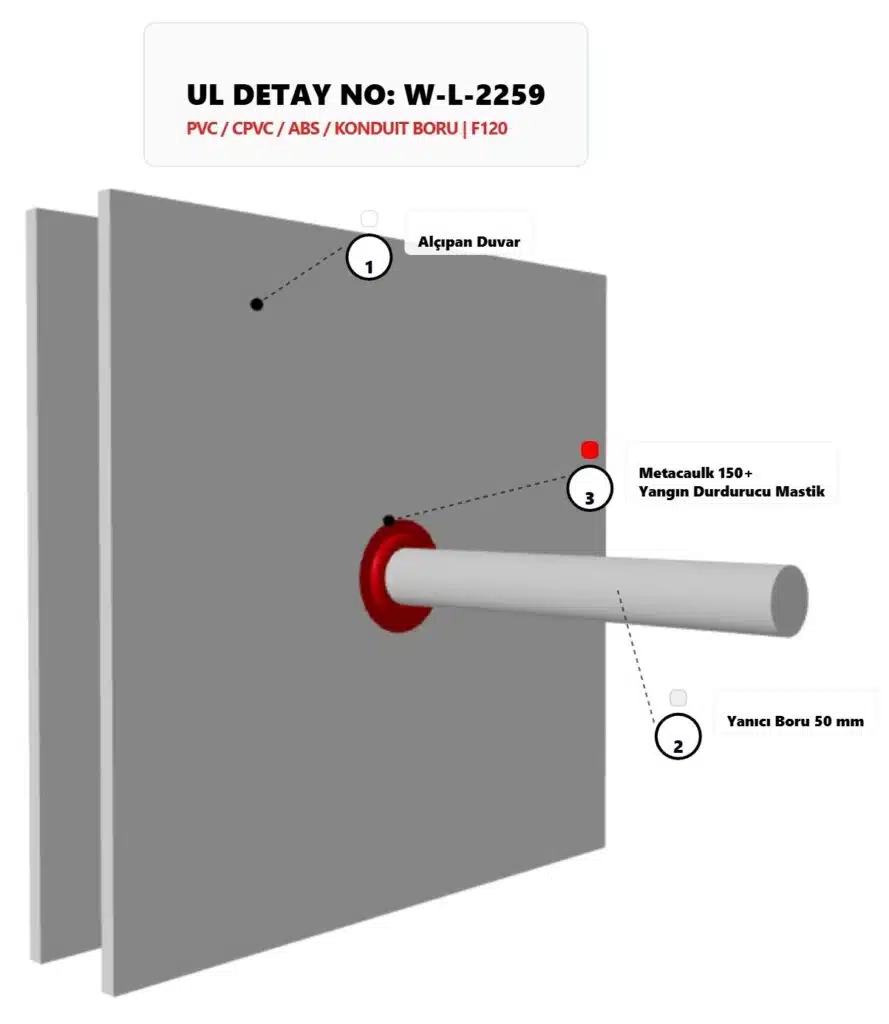

Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir.
1A) Alçıpan Konstrüksiyonu
Duvar konstrüksiyonunda ahşap veya çelik kanal dikmeler kullanılabilir. Ahşap dikmeler, nominal 50 x 100 mm ölçülerinde olup 400 mm aralıklarla yerleştirilmelidir. Çelik dikmeler ise minimum 90 mm genişlikte ve maksimum 600 mm aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
Nominal 16 mm kalınlığında, 1,2 m genişliğinde kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan kalınlığı, tipi, kat sayısı, bağlantı elemanları ve levha yönlendirmesi üreticisinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 102 mm'dir. Yangın durdurucu sistemin F Yangın Dayanımı, monte edildiği duvarın yangın dayanımına eşittir.
2) Yanıcı Boru
Yangın durdurucu sistem içerisine bir adet yanıcı boru veya kılıf boru konsantrik veya eksantrik olarak yerleştirilebilir. Geçiş yapan tesisat ile tesisat deliği boşluğu arasında minimum 16 mm, maksimum 25 mm boşluk bırakılmalıdır. Boru duvarın her iki tarafında rijit olarak desteklenmelidir. Kullanılabilecek yanıcı boru ve kılıf boru tipleri aşağıdaki gibidir:
2A) PVC Boru
Nominal 50 mm çapında (veya daha küçük) Schedule 40 katı veya hücre çekirdekli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir.
2B) CPVC Boru
Nominal 50 mm çapında (veya daha küçük) SDR 13.5 CPVC boru; kapalı (proses veya besleme) sistemlerinde kullanılır.
2C) Sert Yanıcı Kılıflı Elektrik Konduit
Nominal 50 mm çapında (veya daha küçük) Schedule 40 PVC elektrik kılıf borusu
2D) ABS Boru
Nominal 50 mm çapında Schedule 40 hücre çekirdekli ya da katı çekirdekli ABS boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir.
3) Yangın Durdurucu Malzeme - Mastik
Tesisat deliği boşluğuna, duvar yüzeylerine paralel olarak minimum 16 mm kalınlığında yangın durdurucu malzeme uygulanmalıdır. Ayrıca, geçiş yapan tesisatın her iki yüzeyinde minimum 6 mm kalınlığında ilave bir taç formu oluşturulmalıdır. Kullanılan ürünler; RECTORSEAL üretimi Metacaulk MC 150+ gibi yangın durdurucu mastiklerdir.
Detay Açıklaması
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı W-L-2259, tesisat geçişlerinde yüksek yangın dayanımı gerektiren projeler için özel olarak geliştirilmiş,
RectorSeal firması tarafından üretilen Metacaulk markalı yangın durdurucu mastik kullanımını içeren bir sistemdir. Bu ürün, nominal 50 mm çaplarında PVC, CPVC, ABS borular ve sert yanıcı kılıflı elektrik konduitlerinin alçıpan yangın bölmesi içinden geçişinde kullanılan ve test edilmiş detaylar dahilindedir. F60 ve F120 yangın dayanımlı alçıpan duvarlarla uyumludur.
Alçıpan konstrüksiyonunda ahşap veya çelik dikmeler kullanılmakta, duvar yüzeyinde 16 mm kalınlıkta alçıpan plaka uygulanmaktadır. Sistem, tesisat geçiş boşlukları minimum 16 mm olacak şekilde ayarlanmıştır ve yangın dayanımı 120 dakika olarak test edilmiştir. Ürün, yangın güvenliği standartlarına uygunluğu RectorSeal Metacaulk MC 150+ yangın durdurucu mastik sayesinde sağlamaktadır. Bu mastik, tesisat deliği boşluğuna uygulanır ve boruyu her iki tarafından destekler. Böylece boru geçişi sırasında yangının yayılması önlenir ve yapı güvenliği artırılır. Ürün, 16/07/2014 onay tarihi ile belgelenmiş Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı olarak tanımlanmıştır. Yangın dayanımı gerektiren tüm projelerde bu detay ve mastik kombinasyonu tercih edilmektedir.
Sık Sorulan Sorular
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı nedir?
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı, F60 ve F120 yangın dayanımlı alçıpan duvarlarda, farklı çaplarda PVC, CPVC, ABS ve sert yanıcı kılıflı elektrik konduit borularının güvenli geçişi için geliştirilen ve test edilen bir sistemdir. Bu detay_no onay tarihi 16/07/2014 olan ve üreticisi RectorSeal markası Metacaulk olan yangın durdurucu mastik MC 150+ ürününü içermektedir. Sistem detayında yer alan alçıpan yangın bölmesi geçen PVC boru detayıdır ve MC 150+ Yangın Durdurucu Mastiktir.
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı hangi boru tipleri için uygundur?
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı 16/07/2014 onaylı Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı, 50 mm çapında PVC, CPVC ve ABS borular ile sert yanıcı kılıflı elektrik konduiti için uygundur. Keyword olarak Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı kullanılır ve sistemin relation product ürünü MC 150+ Yangın Durdurucu Mastiktir.
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı Yangın dayanımı ne kadardır?
Alçıpan Yangın Bölmesi Geçen PVC Boru Detayı'nın yangın dayanımı 120 dakikadır. Bu değer detay_no 16/07/2014 onay tarihi ile belirtilmiş olup, kullanımı için önerilen yangın durdurucu mastik MC 150+ Metacaulk markasıdır. Keyword alçıpan yangın bölmesi geçen PVC boru detayıdır ve bu sistem relation product MC 150+ Yangın Durdurucu Mastiktir.
W-L-2259 kodu ne anlama geliyor?
W-L-2259, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
