W-L-2258
Alçıpan Yangın Duvarı geçen PVC Boru Detayı W-L-2258
Cam Boru 6"
Detay Bilgileri
Sistem Hakkında
Alçıpan Yangın Duvarı geçen PVC Boru Detayı W-L-2258, yangına karşı dayanıklılığı artırmak amacıyla geliştirilmiş bir sistemdir.
Bu detay, özellikle F60 ve F120 yangın dayanımlı alçıpan ve dikme duvar konstrüksiyonlarında kullanılan yangın durdurucu sistem içerisinde yer alır. Sistemin ana işlevi, cam boru geçişi sırasında yangının yayılmasını engellemektir. Bu sistemde kullanılan cam boru çapı 6 inç olarak belirlenmiştir ve boru ile duvar arasındaki boşluk ölçüleri malzeme tipine göre sınırlandırılmıştır.
Bu detayda RectorSeal üretimi Metacaulk markalı yangın durdurucu mastikler tercih edilmiştir. Kullanılan ürünler arasında MC 150+, Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve MC 1000 Yangın Durdurucu Akustik Mastik bulunmaktadır. Sistem boşluk içerisinde minimum 16 mm kalınlıkta yangın durdurucu mastik uygulanır ve hem boru çevresinde hem de duvar yüzeylerinde minimum 6 mm yüksekliğinde yangın kalkanı oluşturulur. Üretici firma tarafından test edilmiş ve Uluslararası Underwriters Laboratories (UL) onayı alınmış olup, sektörde güvenle kullanımı sağlanmaktadır. Montaj esnasında üreticinin test edilmiş tariflerine uygun hareket edilmesi ürün performansını artıracak ve yangın dayanımını sağlama konusunda kilit rol oynayacaktır. Bu sistem özellikle yangına karşı dayanıklılık gerektiren yapı projelerinde kritik öneme sahiptir.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814, UL 1479 standartlarına uygun olarak, F60 ve F120 yangın dayanımlı konstrüksiyonlu alçıpan/dikme duvarlarda cam boru geçişlerinde kullanılmak için tasarlanmıştır. Sistem duvarlarda uygun yangın dayanımı ve sızdırmazlık sağlar. Uygulanmaması halinde cam boru kullanımındaki boşluklardan yangın yalımı yaşanarak yangının hızlı yayılmasına ve can kaybına yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

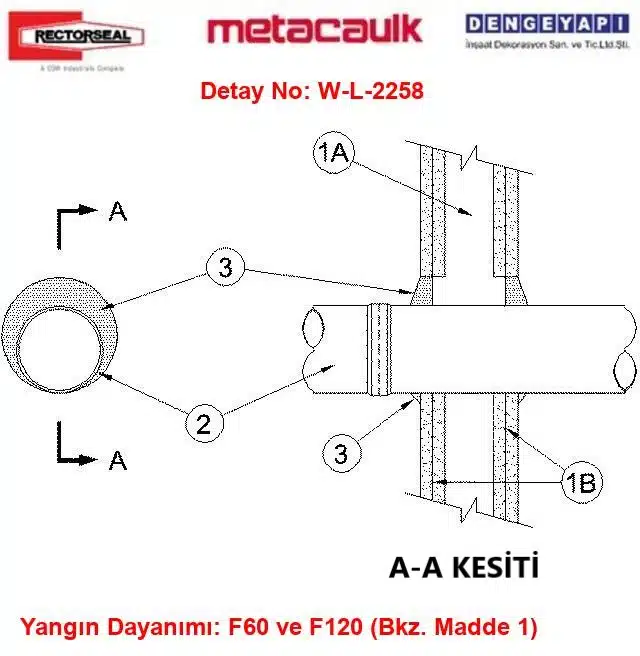

Alçıpan Yangın Duvarı geçen PVC Boru Detayı — Teknik Bileşenler
1) Alçıpan Duvar
F60 ve F120 yangın dayanımlı konstrüksiyonlu alçıpan/dikme duvar montajı; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir.
1A) Alçıpan Konstrüksiyonu
Duvar iskeleti ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 51x102 mm (2x4 inç) ölçüsünde olup 406 mm aralıklarla (merkezden merkeze) yerleştirilmelidir. Çelik dikmeler en az 92 mm genişlikte ve en fazla 610 mm aralıklarla (merkezden merkeze) yerleştirilmelidir.
1B) Alçıpan Plaka
Nominal 16 mm kalınlıkta, 1,2 m genişliğinde, kare veya konik kenarlı alçıpan kullanılmalıdır. Alçıpan kalınlığı, tipi, kat sayısı, bağlantı elemanları ve levha yönü üreticinin test edilmiş detayındaki tariflenen şekilde olmalıdır. Maksimum tesisat deliği çapı 203 mm (8 inç) olmalıdır. Yangın durdurucu sistemin F Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Geçiş Yapan Tesisat - Cam Boru
Maksimum 152 mm (6 inç) çapında (ve daha küçük) cam boru, tesisat deliğinde merkezleme yapılarak veya eksantrik konumda yerleştirilebilir. Boru kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılabilir. Boru, duvar montajının her iki tarafında rijit desteklenmelidir. Boru bağlantıları duvar yüzeylerinden en az 76 mm (3 inç) uzakta olmalıdır. Boşluk içerisine olan minimum mesafe 0 ile maksimum 35 mm (1-3/8 inç) arasında olmalıdır. Cam borunun maksimum çapı kullanılan Yangın Durdurucu Malzeme tipine bağlıdır.
3) Yangın Durdurucu Malzeme - Mastik
Boru ve tesisat deliği boşluğu içerisine minimum 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanacak ve duvar montajının her iki yüzeyinde sıfırlanacaktır. Buna ek olarak, geçiş yapan tesisatın her iki yüzeyinde minimum 6 mm yüksekliğinde kuşak oluşturacak şekilde Yangın Durdurucu Mastik uygulanacaktır. Cam borunun Yangın Durdurucu Sistemde izin verilen maksimum çapı, kullanılan Yangın Durdurucu Malzemeye göre değişir: Metacaulk 1000, Metacaulk 350i, MC 150+ için 102 mm (4 inç). RECTORSEAL tarafından belirtilen MC Yangın Durdurucu Malzeme ürünleri kullanılabilir.
Detay Açıklaması
Alçıpan Yangın Duvarı geçen PVC Boru Detayı W-L-2258, yangın dayanımını sağlamak için özel olarak tasarlanmış bir yangın durdurucu sistemdir.
Bu ürün, yangın güvenliği standartlarına uygun olarak geliştirilmiş ve RectorSeal tarafından üretilen Metacaulk markalı çeşitli mastiklerle desteklenmiştir. Sistemde kullanılan MC 150+ Yangın Durdurucu Mastik, Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve Yangın Durdurucu Akustik Mastik – MC 1000 gibi ürünler, yangının boru geçiş alanlarından yayılmasını önlemek amacıyla uygulanır.
Bu sistem, 6 inç çapındaki cam borular için uygundur ve F60 ile F120 yangın dayanımı seviyelerine sahiptir. Alçıpan yangın duvarı detayında, boru çevresi ve duvar yüzeylerinde minimum 6 mm yüksekliğinde yangın kalkanı oluşturmak için minimum 16 mm kalınlıkta mastik kullanılır. Üretici tarafından UL (Underwriters Laboratories) testlerinden başarıyla geçen bu sistem, kaliteli ve güvenilir yangın koruma çözümleri sunar. Ürün, yangına dayanıklı yapılar için kritik bir unsur olarak inşaat sektöründe yaygın şekilde tercih edilmektedir. Alçıpan yangın duvarlarında boru geçiş noktalarının güvenle korunması, yangının kontrol altına alınmasında büyük önem taşır. Bu detay, yangın koruma sistemlerinin etkinliğini artırır ve bina güvenliğini sağlar.
Sık Sorulan Sorular
Alçıpan Yangın Duvarı geçen PVC Boru Detayı nedir?
Alçıpan Yangın Duvarı geçen PVC Boru Detayı W-L-2258, F60 ve F120 yangın dayanımlı alçıpan/dikme duvar üzerinde kullanılan yangın durdurucu sistemdir. Keyword Alçıpan Yangın Duvarı geçen PVC Boru Detayı ve relation product MC 150+ Yangın Durdurucu Mastik, Metacaulk 350i İntumesan Yangın Durdurucu Mastik, Yangın Durdurucu Akustik Mastik - MC 1000 içerir.
Alçıpan Yangın Duvarı geçen PVC Boru Detayında hangi malzemeler kullanılır?
Sistemde kullanılan başlıca malzemeler RectorSeal üretimi Metacaulk marka ürünlerdir. Bunlar MC 150+ Yangın Durdurucu Mastik, Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve Yangın Durdurucu Akustik Mastik - MC 1000'dir. Keyword Alçıpan Yangın Duvarı geçen PVC Boru Detayı ve relation product isimleri burada önemlidir.
Alçıpan Yangın Duvarı geçen PVC Boru Detayı hangi test laboratuvarında onaylanmıştır?
Bu yangın durdurucu sistem UL yani Underwriters Laboratories test laboratuvarında onaylanmıştır. Keyword Alçıpan Yangın Duvarı geçen PVC Boru Detayı ve detay_no olmadan relation product olarak MC 150+ Yangın Durdurucu Mastik, Metacaulk 350i İntumesan Yangın Durdurucu Mastik ile Yangın Durdurucu Akustik Mastik - MC 1000 belirtilmiştir.
Alçıpan Yangın Duvarı geçen PVC Boru Detayı Yangın dayanımı ne kadardır?
Alçıpan Yangın Duvarı geçen PVC Boru Detayı, F60 ve F120 arasında yangın dayanımı sağlar. Bu bilgi keyword ve detay_no ile beraber relation product ile desteklenmiştir.
Yangın Durdurucu Sistem montajında nelere dikkat edilmelidir?
Sistem, üreticisinin test edilmiş detayındaki tariflenmiş şekilde monte edilmelidir. Bu uygulama sırasında keyword Alçıpan Yangın Duvarı geçen PVC Boru Detayı ve relation product MC 150+ Yangın Durdurucu Mastik, Metacaulk 350i İntumesan Yangın Durdurucu Mastik ve Yangın Durdurucu Akustik Mastik - MC 1000 kullanılması zorunludur.
W-L-2258 kodu ne anlama geliyor?
W-L-2258, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
