Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı W-L-2255
Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı W-L-2255, yangına karşı korunma açısından büyük önem taşıyan bir sistemdir. Bu detay, F60 veya F120 yangın dayanımlı alçıpan duvarlarda kullanılmak üzere tasarlanmıştır ve kullanım alanlarında yangın güvenliği standartlarını karşılamak amacıyla geliştirilmiştir.
Sistemin temel bileşenlerinden biri olan nominal 100 mm (4 inç) çapında Schedule 40 veya daha ağır yangın geciktirici polipropilen (FRPP) yanıcı borular, kapalı ya da havalı tesisat sistemlerinde geçiş noktalarında güvenliğin sağlanmasını mümkün kılar.
Sistem, yangın durdurucu performansını artırmak için RECTORSEAL firmasının Metacaulk MC Yangın Durdurucu Kelepçesi ile desteklenir. Bu kelepçe galvanizli çelikten imal edilip intumesan bir astar ile kaplanarak yangın anında genleşme ve geçiş boşluklarını kapama işlevi görür.
Alçıpan konstrüksiyonu, ahşap veya çelik dikmelerden oluşur; ahşap dikmeler 50 mm x 100 mm nominal ölçülerde ve 400 mm aralıkla, çelik dikmeler ise en az 90 mm genişliğinde ve maksimum 600 mm aralıklarla konumlandırılır. Alçıpan plakalar tek ya da çift kat halinde ve her biri 16 mm kalınlığında uygulanır. Maksimum tesisat deliği çapı 125 mm olmak üzere detayda kesin sınırlar mevcuttur.
Sistem detayı üreticinin test edilmiş talimatlarına uygun şekilde kurulmalıdır. Bu yapı yangın dayanımı olarak 120 dakika sağlamaktadır ki, bu süre yangın güvenliği gerektiren projelerde kritik bir standarttır. Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı W-L-2255, güvenlik, standartlar ve teknik detaylarda belirlenen gereksinimlerle uyumludur ve Metacaulk MC Yangın Durdurucu Kelepçe ile birlikte kullanılmalıdır. Ürün, yangın dayanımı yüksek ve yanıcı tesisat boruları için uygunluk gösteren kapsamlı bir çözümdür.
Detay No: W-L-2255
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: Max. mm.
Detay Nevii: FRPP 4 inç boru
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 20/12/2001
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: FRPP 4 inç
Yangın Dayanımı: 120 Dakika
FRPP 4 inç boru
Nerede Kullanılır: Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı W-L-2255: Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814 ile UL 1479 standartları esas alınarak, F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda, yangın geciktirici polipropilen yanıcı boruların geçtiği açıklıklarda kullanılmak üzere geliştirilmiştir. Sistemin uygulanmaması halinde yangın yalımı duvar açıklıkları boyunca hızlanarak diğer bölümlere sirayet edebilir ve bu durum can ve mal kaybına yol açabilir.

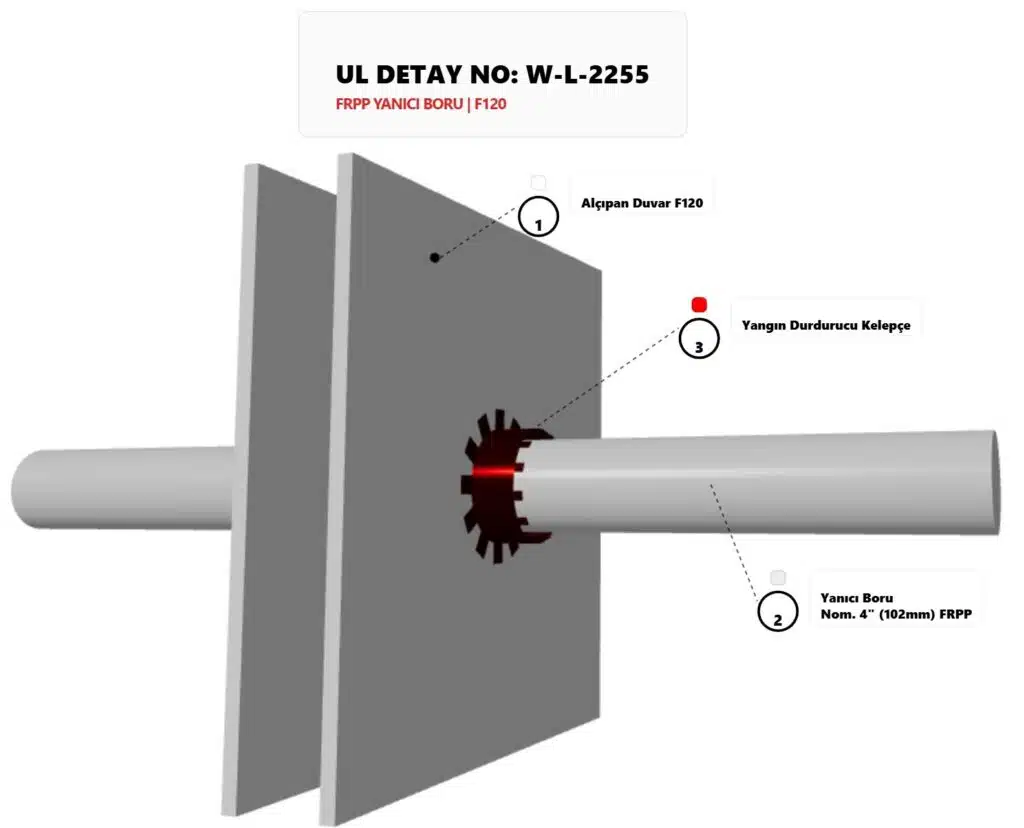

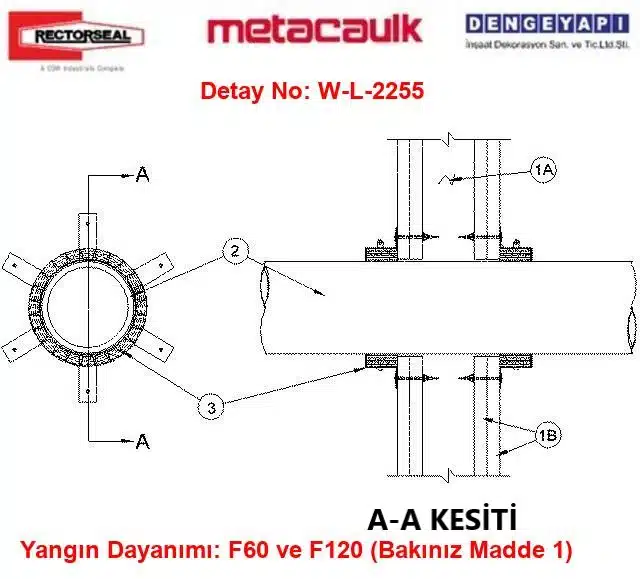

1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir:
1A) Alçıpan Konstrüksiyonu
Duvar konstrüksiyonu ahşap dikmeler veya çelik kanal dikmeler içerebilir. Ahşap dikmeler nominal 50 mm x 100 mm ölçülerinde olup, 400 mm aralıklarla konumlandırılır. Çelik dikmeler en az 90 mm genişliğinde ve maksimum 600 mm aralıklarla olmalıdır.
Yangın durdurucu sistemin F yangın dayanımı monte edildiği duvarın F yangın dayanımı ile aynıdır.
1B) Alçıpan Plaka
Tek veya çift kat nominal 16 mm kalınlığında olup, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanmalıdır. Maksimum tesisat deliği çapı 125 mm (5”)’dir.
2) Yanıcı Boru
Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 veya daha ağır yangın geciktirici polipropilen (FRPP) yanıcı boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılır. Boru, MC Yangın Durdurucu Sistem içinde eksantrik veya konsantrik şekilde yerleştirilir; boşluk içerisine minimum 0 mm (noktasal temas) ile maksimum 13 mm boşluk bırakılabilir. Boru, duvar montajının her iki tarafında rijit olarak desteklenmelidir.
3) MC Yangın Durdurucu Kelepçe
Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe; geçiş yapan tesisata uygun çapta intumesan astarla kaplanmıştır. Kelepçe, beraberindeki montaj talimatlarına uygun şekilde geçiş yapan tesisat etrafına yerleştirilir. Kelepçenin her iki duvar yüzeyine montajı, 3 mm çapında ve 63 mm uzunluğunda çelik duvar dubelleri ile yapılır. Dubellerde 6 mm x 16 mm çapında yıkayıcılar bulunur. Üretici: RECTORSEAL — Metacaulk MC Yangın Durdurucu Kelepçe.
Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı W-L-2255
Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı W-L-2255, yangın güvenliği yönetmeliklerine uygun olarak geliştirilmiş üstün özelliklere sahip bir sistemdir.
Bu ürün, özellikle F60 ve F120 yangın dayanımı gerektiren alçıpan duvarlarda nominal 100 mm (4 inç) çapında Schedule 40 veya daha yüksek sınıfa sahip yangın geciktirici polipropilen (FRPP) yanıcı borular için tasarlanmıştır.
Sistem montajında, RECTORSEAL markasının Metacaulk MC Yangın Durdurucu Kelepçesi kullanılarak yangın bariyeri oluşturulur. Bu kelepçe, galvanizli çelikten imal edilmiş olup, intumesan astarıyla yangın durumunda genleşerek boru etrafındaki boşlukları etkili şekilde kapatır ve yangının diğer bölüm veya bölgelere yayılmasını önler.
Alçıpan duvar konstrüksiyonu, ahşap veya çelik dikmelerle sağlanır; ahşap dikmeler 50 mm x 100 mm ölçülerindedir ve 400 mm aralıklarla yerleştirilirken, çelik dikmeler en az 90 mm genişliğinde olup maksimum 600 mm aralıklarla konumlandırılır. Ayrıca, alçıpan plakalar tek ya da çift kat halinde, her biri 16 mm kalınlığında uygulanarak sistemin sağlamlığı ve dayanıklılığı artırılır. Maksimum tesisat deliği çapı 125 mm olarak belirlenmiştir ve bu sınırlar içerisinde sistem en üst seviyede yangın performansı sunar.
W-L-2255 detay no ile belirtilen bu sistem, 120 dakikalık yangın dayanımı ile yüksek güvenlik standartlarına uygundur ve yanıcı boru geçişlerinde üstün koruma sağlar. Alçıpan Yangın Kompartımanı geçen PVC Boru Detayı, yangın güvenliği sektöründeki ihtiyaçlara yenilikçi çözümler getirmekte ve uzun ömürlü, güvenilir bir koruma sağlamaktadır. Yangın dayanımı, boru çapı, malzeme özellikleri ve kullanılan kelepçe gibi tüm detaylar ürün performansını artırmak üzere uyum içinde tasarlanmıştır.
