Beton Duvar / Döşemeden Geçen İzoleli 24 inç Elektrik Konduiti F180 FlameSafe Mortar / Metacaulk Fire Rated Mortar Yangın Durdurucu Detayı C-AJ-8133
Betonarme döşeme veya duvarlarda hava kanalı, metal ve yanıcı borular ile kablolar için harç esaslı, 3 saatlik (F180) yangın durdurucu sistem. Açıklık en az 114 mm kalınlıkta yangın durdurucu harçla doldurulur.
Detay Bilgileri
Sistem Hakkında
C-AJ-8133 yangın durdurucu detayı; betonarme duvar veya betonarme döşemeden geçen izoleli elektrik metal borusu (EMT) gibi tesisatların güvenli şekilde sürekliliğini sağlayan, harç tabanlı bir Yangın Durdurucu Sistem çözümüdür. Sistem, F180 yangın dayanımını hedefler ve bunun için 114 mm kalınlığında yangın durdurucu harç uygulanmasını öngörür. Uygun detay kombinasyonlarında FlameSafe Mortar veya Metacaulk Fire Rated Mortar, ayrıca gerekli durumlarda intumesan kılıf ve MC Yangın Durdurucu Sargı gibi tamamlayıcı elemanlar birlikte kullanılır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (Underwriters Laboratories) tarafından test edilmiş olması, sistemin zorlu fırın testleri ve basınç/sıcaklık rejimleri altında değerlendirildiğini ve performansının belgelendiğini ifade eder. Doğru ürün seçimi ve doğru montaj uygulaması ile betonarme duvar ve döşemelerde tesisatların geçtiği noktalar, yangının katlar ve kompartımanlar arasında yayılmasını engelleyecek şekilde korunabilir.
Uygulama mantığı yalındır: Tesisat deliği, üreticinin tariflediği toleranslara uygun olarak hazırlanır; yüzeyler temizlenir ve gerekli ise pürüzlendirilir. Ardından yangın durdurucu harç 114 mm kalınlıkta, boşluksuz ve sıkı bir şekilde yerleştirilir. İzoleli elektrik konduiti etrafındaki boşluğun düzgün doldurulması, harcın düzgün sıkıştırılması ve delik cidarı ile tesisat yüzeyine tam aderans sağlanması kritik öneme sahiptir. Gerekli kombinasyonlarda intumesan kılıf (sleeve) veya MC Yangın Durdurucu Sargı ile sistemin performansı desteklenebilir.
C-AJ-8133; alışveriş merkezleri, hastaneler, yüksek katlı ofisler ve endüstriyel tesisler gibi binalarda yaygın olarak kullanılan bir çözümdür. Bu yapılarda tesisatlar, yangın kompartımanlarını delip geçtiğinde, yangın ve duman yayılım riskini artırır. Sistemin doğru şekilde uygulanmaması, yangın esnasında ciddi hasar, hizmet kesintisi ve can güvenliği risklerine yol açabilir. Bu nedenle tüm uygulama; proje şartnamesi, üretici montaj talimatları ve denetim otoritesinin yönlendirmeleri doğrultusunda gerçekleştirilmelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY) çerçevesinde, pasif yangın durdurma uygulamaları; doğru ürün belgeleri, test raporları ve sahada uygun işçilik ile desteklenmelidir. Denge Yapı, RectorSeal Metacaulk ve FlameSafe çözümleri başta olmak üzere, test edilmiş ve yüksek performanslı malzemelerle projelerin gereksinimlerine uygun çözümler sunar. Projede izoleli elektrik metal borusu (EMT) çapı 600 mm (24”) gibi büyük değerlerde olduğunda dahi, doğru harç kalınlığı ve aksesuar kombinasyonlarıyla sistem bütünlüğü sağlanabilir. Nihai hedef, kompartıman bütünlüğünü koruyarak yangın ve dumanın geçişini engellemek, insan hayatını ve yapısal varlıkları güvence altına almaktır.
Kullanılan Ürün ve Uygulama
Bu detayda önerilen ana bileşen, RectorSeal Metacaulk Fire Rated Mortar veya muadili FlameSafe Mortar gibi harç tabanlı Yangın Durdurucu Malzemelerdir. C-AJ-8133 kapsamında betonarme duvar veya döşemeden geçen izoleli elektrik metal borusu (EMT) uygulamalarında 114 mm kalınlığında harç kullanımı tariflenir. Harç, geniş açıklıkları boşluksuz doldurabilen, yüksek aderans ve çatlama direnci gösteren, servis ömrü uzun bir çözüm sunar. İşlenebilir kıvamı sayesinde kalıp kullanmadan dahi düzgün yüzey elde etmeye imkân tanır ve çok çeşitli geçiş yapan tesisat tipleriyle birlikte çalışabilir.
RectorSeal Metacaulk Fire Rated Mortar; yüksek performanslı formülasyonu ile montaj sırasında kolayca karıştırılır ve mala ile uygulanır. Sertleştiğinde mekanik dayanımı artar ve tesisat çevresinde rijit bir bariyer oluşturur. Yangın anında ısıya maruz kaldığında yapısal bütünlüğünü koruyarak kompartımanlar arası geçişi engellemeye yardımcı olur. FlameSafe Mortar da benzer şekilde, yüksek ısı dayanımı ve aderans özellikleri ile izoleli veya izolasyonsuz boru, elektrik metal borusu (EMT) ve kablo demetleri etrafında etkili bir yangın bariyeri oluşturmak üzere geliştirilmiştir.
Bu harç sistemlerini tamamlamak üzere; MC Yangın Durdurucu Sargı, FlameSafe Intumescent Sleeve ve Metacaulk Intumescent Sleeve gibi intumesan bileşenler, belirli penetrasyon koşullarında ek güvenlik sunar. Isıda genleşen bu aksesuarlar, yangın esnasında oluşan boşlukları kapatmaya katkı sağlar. Biostop 500+ Yangın Durdurucu Mastik, ince detaylar, kenar bitişleri ve küçük boşlukların sızdırmazlığında tercih edilebilir; harç ile birlikte kullanıldığında bütünsel bir sistem performansı elde edilir.
C-AJ-8133 kapsamında 114 mm harç kalınlığına uyum, performansın anahtarıdır. Harcın tabakalar halinde ve sıkıştırılarak yerleştirilmesi, tesisat ve açıklık yüzeylerinin temiz olması, uygulama sonrasında yeterli kürlenme süresinin sağlanması beklenen performans için kritiktir. Ürünler, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Proje gereksinimlerine bağlı olarak, FM onaylı seçenekler de değerlendirilebilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uyum için, üretici montaj talimatları ve şantiye denetim süreçleri eksiksiz takip edilmelidir. Denge Yapı, RectorSeal Metacaulk ve FlameSafe ürün ailesiyle; geniş açıklıklar, büyük çaplı (ör. 600 mm (24”)) izoleli EMT geçişleri dahil olmak üzere zorlu detaylarda güvenilir, dayanıklı ve sürdürülebilir çözümler sağlar.
Bu Detay Neden Uygulanmalıdır?
-
Devasa Şaft Açıklıklarında (1,7 m² / 1,8 m Kenar) 3 Saate Varan Yangın Güvenliği: Mekanik ve elektrik şaftlarında havalandırma kanalları, büyük çaplı metal borular, yanıcı plastik hatlar ve kablo demetleri genellikle aynı rezervasyon boşluğunu paylaşır. UL C-AJ-8133 detayı; 1,7 m² büyüklüğündeki açıklıkta 7 farklı tesisat disiplinini tek bir akredite çözüm altında toplayarak 3 saate varan yangın dayanımı (F=1 ila 3 Hr) sağlar.
-
600 mm (24 inç) Konduit ve Ağır Metalik Tesisatlarda Monolitik Mukavemet: 600 mm çapa kadar ulaşan çelik borular ve ağır elektrik konduitleri yüksek mekanik yük oluşturur. 114 mm kalınlığındaki RectorSeal Metacaulk Fire Rated Mortar dolgusu, kürlendiğinde yüksek basınç dayanımına sahip rijit bir döşeme katmanı meydana getirerek sarkma veya sehim riskini ortadan kaldırır.
-
Gömme Şerit ve Manşon Teknolojisiyle Yanıcı Plastik Hatların Güvenliği: Plastik boruların harç içinde erimesi baca etkisi yaratır. Konfigürasyon C’de harç kütlesi içine gömülen wrap strip veya Konfigürasyon D’deki intümesan manşon, yangın ısısıyla genleşerek eriyen PVC/CPVC ve RNC konduitleri doğrudan harç seviyesinde boğar ve 120 ile 180 dakikalık tam termal ve yangın bariyeri kurar.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479 ve ASTM E814 normlarına göre test edilmiş tescilli bir detaydır. Şantiyelerde farklı disiplinlerin çakıştığı karma şaftlarda yapı denetim kuruluşları, mekanik-elektrik müşavirler ve itfaiye mercileri tarafından ek bir mühendislik yargısına (EJ) gerek kalmaksızın doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Karma Şaftlarda Kontrolsüz Dikey Yangın Bacası: 1,7 m²’lik devasa bir şaft boşluğunda akredite harç sistemi uygulanmadığında, havalandırma kanalları ve plastik boruların erimesiyle katlar arasında açık bir ateş bacası oluşur. Alevler ve duman dakikalar içinde tüm katlara sirayet ederek binanın yangın tahliye senaryosunu tamamen çökertir.
-
Zehirli Gaz Sızıntısı ve Tesis Tahribatı: Kablo kılıfları, kauçuk boru izolasyonları ve PVC boruların yanmasıyla yoğun hidroklorik asit dumanı, klor gazı ve karbonmonoksit açığa çıkar. Yalıtımsız dev açıklıklardan kaçış merdivenlerine ve yaşam alanlarına dolan bu korozif gazlar hem can kayıplarına yol açar hem de elektronik cihazları kalıcı olarak tahrip eder.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşeme ve duvar kompartıman sınırlarını kesen tüm karma tesisat hatlarının geçtikleri yapı elemanının yangın sınıfına (en az F120 veya F180) denk sistemlerle yalıtılması mecburidir. Standart inşaat harcı, alçı veya poliüretan köpük gibi geçersiz malzemelerle kapatılan şaftlar iskan ruhsatı ve itfaiye onaylarının durdurulmasına, yangın sigorta poliçelerinin iptaline ve yüklenici aleyhine ağır cezai davalara yol açar.
Detay İçeriği Ürünler & Alternatifleri

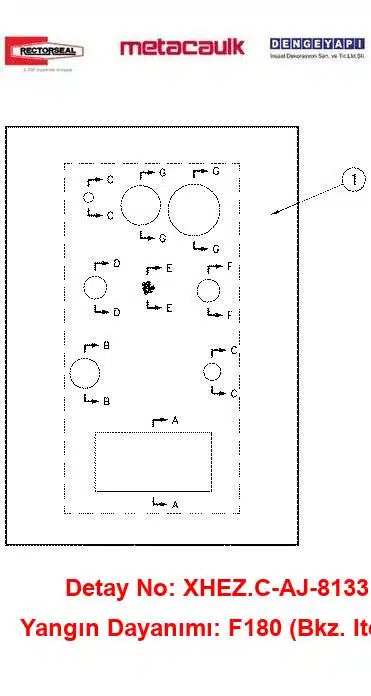

Beton Duvar - Döşeme İzoleli 24 inç Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 115 mm kalınlığında takviyeli hafif veya normal ağırlıklı (1600-2400 kg/m³) betonarme. Duvar, üreticisinin test edilmiş detayında tariflendiği şekilde beton bloklarla da oluşturulabilir. Tesisat Deliği azami alanı 1,7 m² ve azami boyutu 1,8 m olacaktır.
2) Boru
Bu konfigürasyonda bir adet metal boru veya tüp bulunacaktır. Aşağıdaki tip ve çaplar kullanılabilir:
2A) Çelik Boru
Nominal 6 inç (150 mm) çap veya daha küçük, Schedule 10 (veya daha ağır) çelik boru.
2B) Demir Döküm Boru
Nominal 6 inç (150 mm) çap veya daha küçük, dökme veya sfero (duktil) Demir Döküm Boru.
2C) Bakır Boru (Tüp)
Nominal 6 inç (150 mm) çap veya daha küçük, Tip L (veya daha ağır) bakır boru (tüp).
2D) Bakır Boru
Nominal 6 inç (150 mm) çap veya daha küçük, Regular (veya daha ağır) bakır boru.
2E) Bakır Boru
Nominal 6 inç (150 mm) çap veya daha küçük, Regular (veya daha ağır) bakır boru.
3) Yangın Durdurucu Sistem
Sistem aşağıdakilerden oluşacaktır:
3A) Kalıplar (Arka Dolgu Kalıp Malzemesi)
(Gösterilmemiştir) — Montaj sırasında harç sızıntısını önlemek için kullanılır. Geçen tesisatın konturuna göre kesilmiş rijit levha malzeme, döşemenin alt yüzüne veya duvarın her iki yüzüne sabitlenir. Harç prizini aldıktan sonra kalıplar sökülebilir.
3B) Yangın Durdurucu Malzeme - Harç
Boşluk içerisine en az 114 mm kalınlıkta harç uygulanacaktır. Çimentolu harç, ürün montaj talimatlarına uygun olarak ağırlıkça 1,1 kısım kuru karışım : 1,0 kısım su oranında karıştırılacaktır. RECTORSEAL — FlameSafe Mortar, Metacaulk Fire Rated Mortar veya Bio K-10+ Mortar.
3C) Yangın Durdurucu Malzeme - Sargı (Wrap Strip)
[Harç (Madde 3B) prizini aldıktan sonra uygulanacaktır.] Nominal 6 mm kalınlıkta, her iki yüzü plastik film kaplı İntumesan şeritler, 25 mm genişlikte tedarik edilir. Sargı katları, uçları bitişik olacak şekilde geçiş yapan tesisat etrafına tek tek sarılır ve bantla tutulur; katmanlardaki bitiş noktaları şaşırtılır. Sargının kenarı, döşeme veya duvarın harç yüzeyine (Madde 3B) dayandırılır. Döşemelerde wrap strip alt yüzde; duvarlarda her iki yüzde uygulanır. Gerekli kat sayısı: 4 inç (100 mm) / 3 kat; 3 inç (75 mm) / 3 kat; 2 inç (50 mm) / 2 kat; 1-1/2 inç (38 mm) / 2 kat. RECTORSEAL — FlameSafe Wrap Strip, Metacaulk Wrap Strip veya Biostop Wrap Strip.
| Nom Boru Çapı, in. (mm) | Sargı Tur Sayısı |
| 4 (102) | 3 |
| 3 (76) | 3 |
| 2 (51) | 2 |
| 1-1/2 (38) | 2 |
3D) Çelik Kelepçe (Manşet)
Wrap strip üreticisinden temin edilebilen, ön kesimli 0,46 mm kalınlığında galvanizli çelik şeritten imal manşet; nominal 25 mm derinlikte ve sabitleme için en az beş adet 25 mm genişliğinde x 50 mm uzunluğunda ankraj pabuçlu olacaktır. Karşı yüzdeki tutucu tırnaklar 19 mm genişlikten 6 mm’ye daralarak 90° kıvrılır ve wrap strip’i yerinde tutar. Çelik manşet, bindirme yerinde 25 mm örtüşecek şekilde wrap strip ve tesisat etrafına sarılır; orta yüksekliğinde en az 13 mm genişliğinde ve 0,71 mm kalınlığında paslanmaz çelik hortum kelepçesiyle sıkılır. Döşemede manşet, en az 6 mm çap x min 57 mm uzunlukta çelik beton ankrajları ve en az 6 mm x 32 mm çelik pullarla zemine sabitlenir. Duvar uygulamalarında her iki yüzde manşet kullanılacaktır.
4) Yangın Durdurucu Sistem
Sistem aşağıdakilerden oluşacaktır:
4A) Yangın Durdurucu Malzeme - Sargı (Wrap Strip)
Nominal 6 mm kalınlıkta, her iki yüzü plastik film kaplı İntumesan şeritler, 38 mm genişlikte tedarik edilir. Bir kat sargı, uçları bitişik olacak şekilde geçiş yapan tesisat etrafına sarılır ve bantla tutulur. Sargı, döşeme veya duvar kalınlığının orta derinliğine yerleştirilir. RECTORSEAL — FlameSafe Wrap Strip, Metacaulk Wrap Strip veya Biostop Wrap Strip.
4B) Kalıplar (Arka Dolgu Kalıp Malzemesi)
(Gösterilmemiştir) — Montaj sırasında harç sızıntısını önlemek için kullanılır. Geçen tesisatın konturuna göre kesilmiş rijit levha malzeme, döşemenin alt yüzüne veya duvarın her iki yüzüne sabitlenir. Harç prizini aldıktan sonra kalıplar sökülebilir.
4C) Yangın Durdurucu Malzeme - Harç
Boşluk içerisine en az 114 mm kalınlıkta harç uygulanacaktır. Çimentolu harç, ürün montaj talimatlarına uygun olarak ağırlıkça 1,1 kısım kuru karışım : 1,0 kısım su oranında karıştırılacaktır. RECTORSEAL — FlameSafe Mortar, Metacaulk Fire Rated Mortar veya Bio K-10+ Mortar.
Detay Açıklaması
Yangın durdurucu sistemlerimiz, çeşitli tesisat geçişlerinin güvenli bir şekilde yapılmasını sağlar. Bu sistem, çelik hava kanalları, metal borular, yanıcı borular ve enerji kablo demetleri gibi bileşenleri içerir. Uygulama alanları arasında AVM’ler, hastaneler ve endüstriyel tesisler bulunmaktadır. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın anında ciddi maddi hasarlar ve insan kayıpları yaşanabilir. Bu nedenle, sistemin montajı, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile uyumlu bir şekilde gerçekleştirilmelidir. Ürünlerimiz, Metacaulk, FlameSafe ve Biostop gibi yüksek kaliteli malzemelerden üretilmiştir ve bu sayede yüksek performans sunmaktadır.
Karma Mekanik-Elektrik Şaftlarında 3 Saate Varan Yangın Koruması: Betonarme Yapılarda UL C-AJ-8133 Harç Çözümleri
Hastaneler, havalimanları, veri merkezleri, modern konut kuleleri ve karma kullanımlı mega yapılarda kat geçiş şaftları; havalandırma kanalları, 600 mm (24 inç) çelik borular ve elektrik konduitleri, yanıcı plastik drenaj hatları ve kablo demetlerinin bir arada bulunduğu 1,7 m²’yi aşan devasa rezervasyon açıklıklarına sahne olur. Farklı mekanik ve elektrik disiplinlerinin aynı boşlukta yer alması, yangın anında alevlerin ve zehirli dumanların katlar arasına sıçraması açısından kritik bir kompartımantasyon riski oluşturur. Bu devasa karma açıklıklarda tavizsiz yangın güvenliği sağlamak; tek bir dolgu kütlesi içinde havalandırma kanallarından plastik borulara kadar tüm hatları güvenle sarabilen, 3 saate varan yangın dayanımı sunan akredite yangın durdurucu harç sistemlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL C-AJ-8133 sistem detayı, betonarme döşeme ve duvarlardan geçen çoklu karma şaftlarda 3 saate kadar yangın durdurucu bariyer sağlar. Geçici kalıp desteğiyle açıklık kesitine minimum 114 mm kalınlıkta monolitik olarak uygulanan RectorSeal Metacaulk Fire Rated Mortar (Yangın Durdurucu Harç), geniş açıklıklarda sehim yapmayan rijit ve taşıyıcı bir yapı oluşturur. Harç içerisine entegre edilen RectorSeal Metacaulk Wrap Strip intümesan şeritleri ve Metacaulk Intumescent Sleeve manşonları, yangın esnasında eriyen yanıcı plastik boruları ve izoleli metal hatları merkezden kilitleyerek alev ve duman geçişini kesin olarak mühürler. 7 farklı tesisat kombinasyonunu tek bir şaftta toplayabilen bu UL sertifikalı çözüm, projelerinizde hem işçilik ve alan maliyetlerini düşürür hem de denetim süreçlerinde tam uyum sağlar.
Sık Sorulan Sorular
C-AJ-8133 hangi yapı elemanında kullanılabilir?
C-AJ-8133, betonarme duvar veya betonarme döşeme montajlarında, tesisat deliğinden geçen izoleli elektrik metal borusu (EMT) uygulamaları için tasarlanmıştır. Alışveriş merkezleri, hastaneler ve endüstriyel tesisler gibi yüksek güvenlik gerektiren yapılarda tercih edilir. F180 performansını sağlamak için sistemde tariflenen malzemeler ve uygulama adımları eksiksiz yerine getirilmelidir.
Bu detayda kaç mm FlameSafe Mortar / Metacaulk Fire Rated Mortar uygulanmalıdır?
Bu detayda yangın durdurucu harç kalınlığı 114 mm olarak uygulanmalıdır. Harç, tesisat deliği çevresine boşluksuz ve sıkı yerleştirilmeli, yüzey hazırlığı üretici talimatlarına göre yapılmalıdır. Gerekli yerlerde yüzey nemlendirme ve tabakalar halinde yerleştirme gibi önerilere uyulması, hedeflenen F180 performansı için kritik önem taşır.
F180 dayanımı için hangi koşullar sağlanmalıdır?
F180 için, 114 mm yangın durdurucu harç kalınlığı uygulanmalı; harç, yüzeylere tam aderansla boşluk bırakmadan doldurulmalıdır. Kullanılan ürünler (ör. FlameSafe Mortar, Metacaulk Fire Rated Mortar ve ilgili intumesan kılıf/sargı çözümleri) üretici talimatlarına uygun seçilmeli ve montaj sırası, yüzey hazırlığı ile kür sürelerine dikkat edilmelidir.
Bu detayda hangi ürünler kullanılabilir?
Sistemde; FlameSafe Mortar, Metacaulk Fire Rated Mortar, Bio K-10+ Mortar, MC Yangın Durdurucu Sargı, FlameSafe Intumescent Sleeve, Metacaulk Intumescent Sleeve ve Biostop 500+ gibi ürünler kullanılabilir. Ürün seçimi, geçiş yapan tesisatın cinsine ve yalıtım durumuna göre yapılmalı, üretici detayındaki kombinasyonlara sadık kalınmalıdır.
Test laboratuvarı ve standartlar nelerdir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test Lab.: UL (Underwriters Laboratories). Uygulamada bu standartlara uygun malzeme ve işçilik kullanılması, sahada beklenen yangın dayanımı performansının elde edilmesi için zorunludur.
Bu sistem Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. UL testlerine sahip bu sistem, BYKHY’nin pasif yangın durdurma esaslarıyla uyumludur. Ancak nihai uygunluk; proje şartnamesi, montajın üretici talimatlarına birebir uyumu, denetim-onay süreçleri ve as-built dokümantasyonuyla birlikte değerlendirilmelidir. Proje bazında onay merciinin yönlendirmeleri esas alınmalıdır.
C-AJ-8133 kodu ne anlama geliyor?
C-AJ-8133, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
