Döşeme veya Duvardan Geçen Çelik Boru için Yangın Durdurucu Mastik Uygulama Detayıdır.
Detay No: C-AJ-1270
Detay Tipi: Şaft Geçişi / Tümü
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: 10" Çelik Boru Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Betonarme Döşeme Kalınlığı > 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 18/01/1999
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Metal Boru, Konduit
Boru Malzemesi: Çelik Boru / Çelik Kondüit
Geçen Boru / Çapı: Çelik Boru 6 inç / Çelik Konduit 6 inç
Yangın Dayanımı: 180 Dakika
10" Çelik Boru Geçişi
Şaft, Duvar veya Döşeme delip geçen izolasyonsuz metal borularda yangın durdurucu mastik uygulama detayı C-AJ-1270 nolu detayda MC 150+ Yangın Durdurucu Mastik kullanılmış olup F180 yangın dayanımı temin edilmiştir.

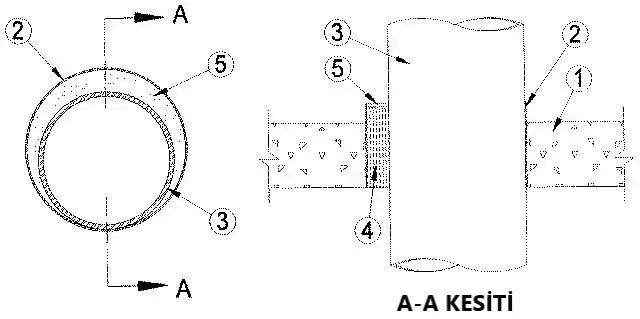

1) Döşeme veya Duvar
-Döşeme veya Duvar — 114 mm kalınlığında Betonarme (1600-2400 kg/m³) betondur. Duvar ayrıca herhangi Beton Bloktan da yapılabilir. Döşeme ayrıca herhangi bir en az 150 mm kalınlığında Filgran Betonarme Prekast döşeme elemanından yapılabilir. Döşeme veya duvardaki maksimum delik çapı 355 mm'dir. Prekast döşemedeki maksimum delik çapı 175 mm'dir.
2) Metal Boru
-Çelik Boru- Yangın durdurucu sistem içinde ortalanacak bir metal boru'dur. Boru, Döşeme veya duvarın her iki tarafında sabitlenecektir. Boru ile Delik Kenarı arasındaki boşluk 7 mm olacaktır. Aşağıdaki tip ve boyutlarda metal borular kullanılabilir:
2A) EMT Konduit
Nom 6 inç (152 mm) çap (veya daha küçük) SCH 10 (veya daha ağır) çelik boru.
2B) Çelik Boru
Nom 6 inç (152 mm) çaplı (veya daha küçük) sert galvaniz çelik boru.
Nom 6 inç (152 mm) çap (veya daha küçük) SCH 10 (veya daha ağır) çelik boru.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem Detayı aşağıdaki bileşenlerden oluşur.
3A) Arka Dolgu Malzemesi
-Sleeve- (Gösterilmemiştir, Opsiyonel) — Boru ve delik kenarı arasındaki halka şeklindeki boşluğa sıkıştırılarak monte edilen en az 1/2 inç (13 mm) kalınlığında taşyünü levhalar. Şekillendirme malzemesi, döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden en az 1/2 inç (13 mm) girintilidir. Yangın Durdurucu Mastik kürlendikten sonra, isteniyorsa şekillendirme malzemesi çıkarılabilir.
3B) Yangın Durdurucu Malzeme
-Yangın Durdurucu Mastik- Boru geçişi yangın durdurucu delik içinde dolgu malzemesi min 13 mm kalınlığında, döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile aynı hizada olacak şeklinde uygulanır. İlgili Ürün MC 150+ Yangın Durdurucu Mastik'tir.
Döşeme veya Duvardan Geçen Çelik Boru için Yangın Durdurucu Mastik Uygulama Detayıdır.
Binaların Yangından Korunması Hakkında Yönetmelik Madde 26, yapılardaki döşemelerin yangın dayanımlı olmasını tariflerken, döşemelerde alev, duman ve zehirli gaz geçişine imkan tanıyan boşlukların olamayacağını, her kat döşemesinin bir ayrı bir yangın zonu oluşturduğunu ifade eder.
Ayrıca; Madde 25'de yangın bölmesi ve yangın duvarı olarak kullanılan duvarlarda da yangın yayılımının engellenmesini, döşemelerden geçmek zorunda olan tüm tesisat borularının, geçiş yaptıkları delik çevresinde uluslararası laboratuarlar tarafından yangın testine tabi olmuş, malzeme ve detaylar ile sertifikalanmış bir nokta detayı ile korunması gereğini bildirir.
Bu boru geçişi yangın durdurucu detayı; ilgili yangın durdurucu mastik ürünü kullanılarak Döşemeden Geçen Boru Yangın Durdurucu Mastik Detayı 10 inç çapa kadar çelik borunun 14 inç delikten geçmesi durumunda F180 dakika yangın dayanımını temin ettiği UL tarafından test edilmiş ve sertifikalanmıştır. Uygulama şartlarında farklılık olması durumunda teknik birimimize başvurarak, farklı çözüm imkanlarını danışabilirsiniz.
