C-AJ-1403 Boru Geçişi Pasif Yangın Durdurucu Mastik Detayı
C-AJ-1403 Boru Geçişi Pasif Yangın Durdurucu Mastik Detayı, yangın güvenliğinde kritik bir role sahiptir. Bu detay, boru geçişlerindeki yangın yayılmasını önlemek amacıyla özel olarak tasarlanmıştır.
Yapısal olarak en az 4-1/2 inç kalınlığında takviyeli beton döşeme veya duvarlarda uygulanır. Dökme ya da çelik boruların geçiş noktalarında kullanılan bu sistem, maksimum boru çaplarına göre farklı uygulama biçimleri içerir.
Çelik boru için 8 inç, bakır boru içinse 4 inç çap sınırı mevcuttur. Yangın dayanımı 180 dakika olarak belirlenen bu detayda arka dolgu malzemesi olarak kalıcı derz fitili kullanılır ve yangın durdurucu mastik olarak Metacaulk MC150+, MC 1000 , MC350i gibi ürünler tercih edilir. MC 150+ Yangın Durdurucu Mastik kullanımı ile boru geçişlerindeki boşlukların tamamı dolgu malzemesi ile kaplanarak, yangının diğer bölgelere geçmesi engellenir. Ayrıca, çelik kovan kullanımı isteğe bağlıdır ve boruların dönmeden sabitlenmesi sağlanır. Tüm bu unsurlar, C-AJ-1403 detay numaralı Boru Geçişi Yangın Durdurucu sisteminin etkili ve yönetmeliklere uygun şekilde çalışmasını garantiler.
Detay No: C-AJ-1403
Detay Tipi: Şaft Geçişi / Tümü
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: 8" Çelik/EMT/Bakır Boru F120 veya F180
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 16/04/2019
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Metal Boru, Konduit
Boru Malzemesi: Demir Döküm / Bakır Boru / Çelik Boru / Çelik Kondüit
Geçen Boru / Çapı: Bakır Boru 4 inç / Çelik Boru 8 inç / Çelik Konduit 4 inç / Döküm Boru 8 inç
Yangın Dayanımı: 180 Dakika
8" Çelik/EMT/Bakır Boru F120 veya F180
Nerede Kullanılır:
Boru Geçişi Yangın Durdurucu; Bu sistem, Türkiye'nin Yangından Korunması Hakkında Yönetmeliği kapsamında, minimum 114 mm kalınlığında donatılı betonarme döşeme veya duvarlarda metal boru ve tesisat geçişlerinin yangın dayanımı sağlaması için kullanılır. ASTM E814 ve UL 1479 standartlarına uygun olarak tasarlanmış ve test edilmiş olup, uygun dolgu malzemeleri ile montajı sağlandığında F120 yangın dayanımı sağlar. Uygulanmadığında, yangın ve duman tesisat geçişleri aracılığıyla hızla yayılabilir, yapısal hasar artar ve can kaybı riski doğar.

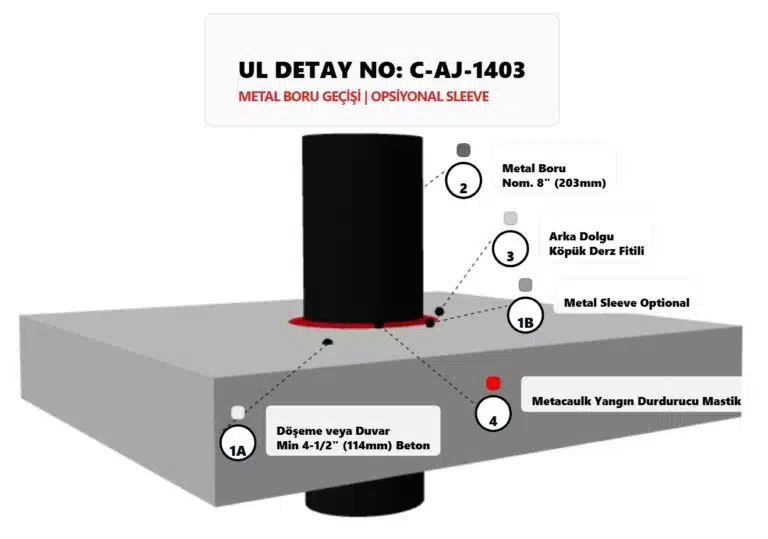

1A) Döşeme veya Duvar
Döşeme veya Duvar — En az 4-1/2 inç (114 mm) kalınlıkta takviyeli hafif veya normal yoğunlukta (100- 150 pcf veya 1600-2400 kg/m 3 ) beton. Döşeme ayrıca herhangi bir 6 inç (152 mm) kalınlığında Fligran Prekast Beton Birimlerden inşa edilebilir . Maksimum delik çapı 9-5/8 inçtir (254 mm). Prekast beton üniteler kullanıldığında maksimum delik çapı 7 inçtir (178 mm).
1B) Çelik Kovan
Çelik Kovan — (İsteğe bağlı) - Nom 5 inç (127 mm) (veya daha küçük), Sch. 10 (veya daha ağır) çelik boru kovanı, döşeme veya duvar tertibatına birlikte dökülmüş veya sonradan eklenmiş kavandır. Döşeme veya duvar yüzeyleriyle aynı hizada olacak şekilde montajlanmıştır.
2) Geçiş Yapan Tesisat Elemanı
Tesisat Elemanları — Boru ile açıklığın çevresi arasındaki dairesel boşluk minimum 0 inç (temas noktası) ile aşağıdaki tabloda gösterilen maksimum değer arasında olacak şekilde deliğe eş merkezli veya eksantrik olarak monte edilecek bir metalik boru veya konduit. W Derecelendirmesi uygulandığında, minimum dairesel boşluk 1/2 inçtir (13 mm). Boru, açıklığın her iki tarafından sıkıca desteklenecektir. Aşağıdaki boru türleri ve boyutları kullanılabilir:
2A) Çelik Boru
Çelik boru - Nom 8 inç (203 mm) çap (veya daha küçük) sch 40 (veya daha ağır) çelik boru.
2B) Demir Döküm Boru
Demir Döküm Boru - Nom 8 inç (203 mm) çaplı (veya daha küçük) dökme veya düktil demir boru.
Çelik boru - Nom 8 inç (203 mm) çap (veya daha küçük) sch 40 (veya daha ağır) çelik boru.
2C) EMT Kondüit
EMT boru — Nom 4 inç (102 mm) çaplı (veya daha küçük) elektrikli metalik boru veya nom 6 inç (152 mm) çaplı (veya daha küçük) çelik boru.
2D) Bakır Boru
Bakır boru - Nom 4 inç (102 mm) çaplı (veya daha küçük) Tip L (veya daha ağır) bakır boru.
2E) Bakır Boru
Bakır boru - Nom 4 inç (102 mm) çap (veya daha küçük) Normal (veya daha ağır) bakır boru.
3) Arka Dolgu Malzemesi
Arka dolgu malzemesi - (çizimde gösterilmemiştir) En az 1 inç (25 mm) çaplı derz fitili, kalıcı bir kalıp olarak deliğe sıkıca bastırılmıştır. Döşeme yüzeyinden veya duvarın her iki yüzeyinden en az 1/2 inç (13 mm) derinlikte girintili olacak şekillendirme malzemesi.
4) Yangın Durdurucu Malzeme
Boşluk içine uygulanan yangın durdurucu mastik, döşemenin alt veya üst yüzeyi veya duvarın bir yüzeyi ile aynı hizadadır. Duvar beton bloklardan yapıldığında, dolgu malzemesi duvarın her iki yanındaki dairesel boşluk içine yerleştirilmelidir. Yangın Durdurucu Mastik malzemesinin en az 3/8 inç (10 mm) bir damlası, borunun temas noktasında ve alt veya üst zemin yüzeyindeki açıklığın çevresinde, dairesel boşlukta dolgunun aynı tarafında uygulanacaktır. Prekast beton ünitelerin döşemelerinde dolgu malzemesi döşemenin alt tarafına döşenecektir. F180 ve FH-dereceleri için (aşağıdaki tabloya bakın), alt veya üst zemin yüzeyinde veya duvar yüzeyinde tesisatın tüm çevresine belirtilen ilave 1/4 inç (6 mm) pah uygulanmalıdır.
| Tesisat Tipi | Tesisatın Max Çapı (mm) |
Maks Dairesel Boşluk (mm) |
Yangın Durdurucu | Yangın Durdurucu
Kalınlığı (mm) |
F ve FH Derecelendirmeleri
|
| Çelik veya Demir Döküm Boru | 8” (203) | 25 | FlameSafe®FS900+ , | ½” (13) | F180 |
| Bakır Boru,
Bakır Boru, Kanal |
4” (102) | 25 | FlameSafe® FS900+ , Metacaulk MC150+ , | ½” (13) | F120 |
| Çelik veya Demir Boru | 4” (102) | 13 | FlameSafe FS 900 | ¾” (19) | F120 |
| Çelik veya Demir Boru | 8” (203) | 25 | FlameSafe® FS900+ ,
Metacaulk 350i , |
1” (25) | F180 |
| Bakır Boru, Bakır Boru, Kanal | 4” (102) | 25 | FlameSafe® FS900+ , Metacaulk MC150+ , | 1 (25) | F180 |
C-AJ-1403 Boru Geçişi Pasif Yangın Durdurucu Mastik Detayı
MC 150+ Yangın Durdurucu Mastik, yangın güvenliği alanında pasif koruma sağlamak üzere geliştirilmiş yüksek performanslı bir üründür. RectorSeal markasının bir ürünü olan MC 150+,
C-AJ-1403 detay numaralı Boru Geçişi Yangın Durdurucu sisteminde vazgeçilmez bir bileşendir. Bu mastik, metal boru ve konduit geçişlerinde, özellikle çelik ve bakır borularda, yangın dayanımını maksimuma çıkarmak için uygulanır. Yangın anında genleşerek boşlukları etkili biçimde doldurur ve yangının geçişini engeller. Ürün, UL sertifikalı test laboratuvarlarında onaylıdır ve maksimum 180 dakikalık yangın dayanımı sunar.
MC 150+ Yangın Durdurucu Mastik, uygulama kolaylığı ile bina şaftlarında, duvarlarda ve döşemelerde güvenli ve kalıcı bir çözüm sunar. Detaylı uygulama talimatları, yangın yönetmeliğine uygunluk ve MC 150+ mastik sayesinde boru geçişlerinde yangın yayılma riski minimize edilir. Boru Geçişi Yangın Durdurucu konsepti ile ilişkili bu ürün, hem dayanıklılığı hem de performansı ile pasif yangın korumanın temel taşlarındandır. C-AJ-1403 detay uygulamasında MC 150+ mastik kullanımı, yangın dayanımı ve bina güvenliği açısından kritik önemdedir.
