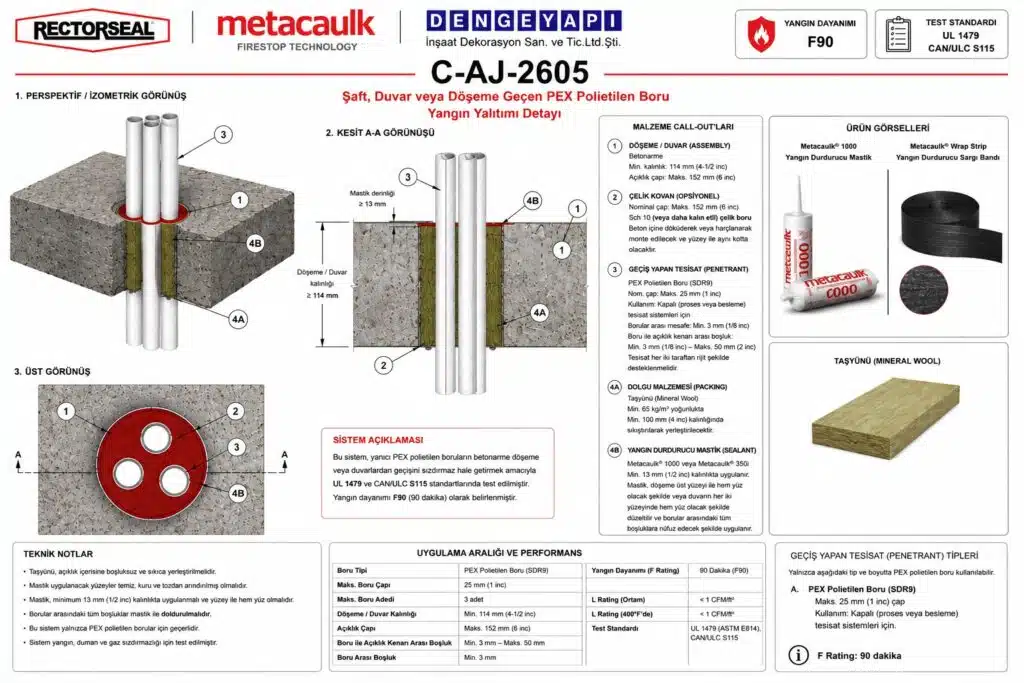

Şaft, Duvar veya Döşeme Geçen PEX Polietilen Boru Yangın Yalıtımı Detayı C-AJ-2605
Polietilen Boru Yangın Yalıtımı Polietilen Boru geçiş Noktalarında Yangın Bariyeri Yapılması
PEX Boru Geçişlerinde F90 Yangın Dayanımı ve Uygulama Esasları
Bu sistem, yanıcı çapraz bağlı polietilen (PEX) boruların betonarme döşeme veya duvarlardan geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F90 (90 dakika) olarak belirlenmiştir.
Polietilen Boru Yangın Yalıtımı Tesisat Bileşenleri ve Ölçü Sınırları:
-
Tesisat Deliği: En fazla 150 mm (6”) çapında dairesel açıklık.
-
Geçen Tesisat: Bir veya daha fazla sayıda, nominal 25 mm (1”) çapında (veya daha küçük) SDR9 PEX boru.
-
Kullanım Alanı: Sadece kapalı (proses veya besleme) tesisat sistemlerinde kullanımı onaylanmıştır.
-
Aralıklar: Borular ile tesisat deliği boşluğu kenarı arasında en az 3 mm (1/8”) ile en fazla 50 mm (2”) boşluk bırakılmalıdır. Borular arasındaki mesafe en az 3 mm (1/8”) olmalıdır. Tesisat, yapının her iki tarafında rijit şekilde desteklenmelidir.
Polietilen Boru Yangın Yalıtımı Uygulama Gereklilikleri:
-
Arka Dolgu Malzemesi: En az 65 kg/m³ yoğunlukta taşyünü, tesisat deliği içerisine en az 100 mm (4”) kalınlıkta sıkıştırılarak yerleştirilmelidir.
-
Yangın Durdurucu Malzeme:
-
Ürün Adı: Metacaulk 1000 veya Metacaulk 350i.
-
Uygulama Derinliği: Tesisat deliği boşluğu içerisine en az 13 mm (1/2”) kalınlıkta uygulanmalıdır. Mastik, döşeme üst yüzeyinde veya duvarın her iki yüzeyinde yapı ile hem yüz olacak şekilde düzeltilmelidir. Ayrıca mastik, tesisatlar arasındaki tüm boşluklara nüfuz edecek şekilde uygulanmalıdır.
-
Polietilen Boru Yangın Yalıtımı Uygulanmazsa Ne Olur?
-
Yangın Yayılımı: F90 yangın dayanımı sağlanamaz; yangın anında PEX boruların erimesiyle oluşan açıklıklardan alev ve zehirli dumanlar katlar veya mahaller arası hızla yayılır.
-
Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can ve mal güvenliğini tehlikeye atar.
-
Gaz Sızıntısı: L Rating değerlerinin karşılanamaması, dumanın tesisat boşluklarından sızmasına ve komşu mahallerdeki yaşam güvenliğinin yitirilmesine neden olur.
Detay No: C-AJ-2605
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: 1" (25 mm) PEX Polietilen Boru Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 04/02/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: Polietilen PEX Boru 1 inç
Yangın Dayanımı: 90 Dakika
1" (25 mm) PEX Polietilen Boru Geçişi
Polietilen Boru Yangın Yalıtımı Şaft, Duvar veya Döşeme delip geçen (1") 25 mm çaplı Yanıcı Boru PEX Polietilen Yangın Durdurucu Detayıdır. C-AJ-2605 nolu detayda MC350i veya MC1000 kullanıldığında F90 dakika yangın dayanımı elde edilmiştir.
PEX Tesisat Hatlarında Tescilli Güvenlik: Metacaulk 1000 ve 350i
Modern ısıtma ve su sistemlerinde yaygın olarak tercih edilen PEX borular, yangın anında hızlı deformasyon riski taşıdıkları için döşeme ve duvar geçişlerinde özel yalıtım gerektirir. XHEZ.C-AJ-2605 sistem detayı, çoklu PEX boru geçişleri için F90 (90 dakika) tam yangın dayanımı sunan uluslararası tescilli bir metodolojidir.
Polietilen Boru Yangın Yalıtımı Sistemin sızdırmazlık performansını sağlayan Metacaulk 1000 veya 350i yangın durdurucu mastikler, intumesan karakterleri sayesinde yangın ısısıyla genleşerek tesisat çevresini mühürler. Taşyünü arka dolgu ile desteklenen bu uygulama, sadece alevleri değil, zehirli duman geçişini de engelleyen düşük hava sızıntısı (L Rating) değerlerine sahiptir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik şartlarını tam olarak karşılayan bu çözüm, konut ve ticari projelerinizdeki mekanik tesisat hatlarında güvenliği garanti altına alır.
1) Döşeme veya Duvar
Minimum 114 mm kalınlığında hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme. Döşeme, alternatif olarak minimum 152 mm kalınlığında boşluklu prekast beton ünitelerle oluşturulabilir. Duvar ise test edilmiş beton bloklarla da oluşturulabilir. Maksimum tesisat deliği çapı 152 mm olacaktır.
2) Çelik Kovan
(Opsiyonel) — Nominal çapı maksimum 152 mm olan Sch 10 (veya daha kalın etli) çelik boru, döşeme veya duvara dökülerek ya da harçlanarak monte edilecektir ve döşeme veya duvar yüzeyleriyle aynı seviyede olacaktır.
3) Geçiş Yapan Tesisatlar
Çapraz bağlı polietilen (PEX) Boru — Nominal çapı maksimum 25 mm olan SDR9 PEX borular, kapalı (işlem veya besleme) tesisat sistemlerinde kullanılacaktır. Bir veya daha fazla boru, yangın durdurucu sistem içinde eksantrik veya konsantrik olarak yerleştirilebilir. Borular ile tesisat deliği çevresi arasındaki boşluk minimum 3 mm, maksimum 50 mm olacaktır. Borular arasındaki boşluk minimum 3 mm olacaktır. Borular döşeme veya duvarın her iki tarafından da rijit olarak desteklenecektir.
4) Yangın Durdurucu Malzeme
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
4A) Arka Dolgu Malzemesi
Minimum 100 mm kalınlığında, minimum 65 kg/m³ yoğunlukta sıkıştırılmış taşyünü izolasyon levhası açıklığa sıkıca yerleştirilecektir. Arka dolgu malzemesi, dolgu mastik malzemesinin uygulanabilmesi için masif beton döşemede üst yüzeyden; boşluklu prekast beton döşemelerde ve duvarlarda her iki yüzeyden içeri gömülü olacaktır.
4B) Yangın Durdurucu Malzeme
Minimum 13 mm kalınlığında yangın durdurucu mastik tesisat deliği boşluğuna uygulanacaktır. Masif beton döşeme üst yüzeyiyle, boşluklu prekast beton döşeme veya duvarların her iki yüzeyiyle aynı seviyede olacaktır. Mastik malzemesi, boru ile beton arasındaki boşluklara uygulanacak, çelik manşon kullanıldığında manşon kenarına ve beton yüzeyine minimum 13 mm kalınlığında uygulanacaktır.
RECTORSEAL — Metacaulk 1000, Metacaulk 350i,
Şaft, Duvar veya Döşeme Geçen PEX Polietilen Boru Yangın Yalıtımı Detayı C-AJ-2605
1\" (25 mm) PEX Polietilen Boru geçişlerinde yangın yalıtımı detayları kapsamlı şekilde ele alınmaktadır. Detay 04/02/2014 tarihinde onaylanmış olup PVC Boru Yangın Yalıtımı RectorSeal tarafından üretilen Metacaulk markası altındaki yangın durdurucu malzemelerle uygulanır. Test laboratuvarı olarak UL (Underwriters Laboratories) onaylıdır ve yangın dayanımı 90 dakikadır. Bu detayda, minimum 114 mm kalınlıkta betonarme döşeme veya test edilmiş beton bloklar kullanılmaktadır.
Çelik kovan kullanımı opsiyoneldir ve nominal çapı maksimum 152 mm'dir. Geçiş yapan tesisat olarak 1 inç nominal çaplı PEX polietilen borular bulunmaktadır. Bu borular kapalı tesisat sistemlerinde yangın durdurucu sistem içinde eksantrik ya da konsantrik olarak yerleştirilebilir. Borular ile tesisat deliği çevresi arasında minimum 3 mm ve maksimum 50 mm boşluk bırakılmalıdır.
Polietilen Boru Yangın Yalıtımı Arka dolgu malzemesi olarak minimum 100 mm kalınlığında, 65 kg/m³ yoğunlukta sıkıştırılmış taşyünü izolasyon levhası kullanılır. Yangın durdurucu malzeme ise minimum 13 mm kalınlığında yangın durdurucu mastik uygulanarak yangın riskine karşı etkin koruma sağlar. Bu sistem sayesinde yangının tesisat boşluklarından yayılması önlenir ve yapıların yangın dayanıklılığı artırılır. PVC Boru Yangın Yalıtımı ve ilişkilendirilen Metacaulk 350i İntumesan Yangın Durdurucu Mastik ürünleri ile uyumlu uygulama tarifleri sunulmuştur. Her aşamada güvenlik standartlarına uygun uygulama uygulanması şarttır.
Polietilen Boru Yangın Yalıtımı Yanıcı Polietilen Boru Yangın Durdurucu Uygulamaları ve Yönetmelik Gereklilikleri
Polietilen Yanıcı boruların şaft, döşeme veya yangın dayanımlı duvarları delip geçtiği noktalarda yangın durdurucu uygulamaları, yangın güvenliği açısından kritik öneme sahiptir. Türkiye’deki yönetmeliklere göre, bu tür sistemler, yangının yayılmasını önlemek için belirli performans kriterlerine uymalıdır. ASTM E119 ve ASTM E814 standartları, bu sistemlerin yangına dayanıklılık ve duman sızdırmazlık gereksinimlerini belirler. Sigorta talepleri de yangın durdurucu sistemlerin doğru ve etkin bir şekilde uygulanmasını gerektirir, bu nedenle yangın durdurucu sargı kullanımı önemlidir.
Yangın Güvenliği 101 (Life Safety 101) normlarına göre, yangın durdurucu mastik kullanımı, Yalıtımlı boruların geçtiği alanlarda zorunludur. NFPA (National Fire Protection Association) normları, Yanıcı Koruge boru yangın durdurucu sargı sistemlerin kullanımını zorunlu kılar. Türkiye yönetmelikleri ve sigorta talepleri de yangın durdurucu sistemlerin bu standartlara uygun olmasını gerektirir.
TASARIM ESASLARI – 89/106/EEC Yapı içerisinde yaşayanlar yapıyı terk edebilmeli veya başka şekillerde kurtarılabilmeli, Tesisat tasarımları yapılırken Yangın Yönetmeliğinde verilen yangına dayanım sürelerini karşılayan detaylar seçilmeli, Kurtarma ekibinin yapı içindeki emniyeti göz önüne alınacak şekilde tasarlanmalıdır. Yangın kompartımanlarındaki duvar veya döşemeyi delip geçen tesisatlar için Polietilen Boru Yangın Yalıtımı özel önlemler alınmalı ve yangın güvenliğini etkileyebilecek en küçük açıklıklarda bile yangın durdurucu malzemeler kullanılmalıdır. Pasif yangın durdurucu malzemeler yapı elemanlarına ısısal enerji transferini geciktiren veya geçişini yavaşlatan koruma malzemeleridir. Bir başka tarif de bir yapının pasif yangın koruması yapıdaki sıcaklık yükselmelerine karşı ve/veya yapının yangınla karşılaşmayacak tarafında maksimum müsaade edilebilir sıcaklıktan daha düşük bir sıcaklık oluşacak şekilde izole etmektir diye tanımlanabilir.
