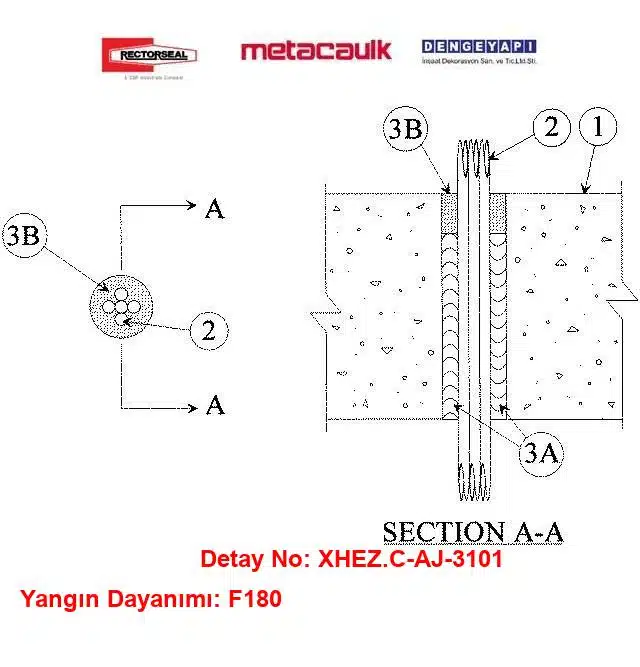

Döşeme veya Duvardan Geçen Telefon Kabloları için F180 Yangın Durdurucu C-AJ-3101
Bakır iletkenli telefon kablolarının betonarme döşeme veya duvardan geçişi için F180 yangın dayanımlı sistemdir. Tesisat Deliği, taşyünü ve RECTORSEAL Metacaulk Fire Rated Putty ile yangın durdurucu olarak kapatılır.
Detay Bilgileri
Sistem Hakkında
C-AJ-3101, bakır iletkenli telefon kablolarının betonarme döşeme veya duvardan geçtiği noktalarda kullanılan bir Yangın Durdurucu Sistem detayıdır. Detayın amacı, kablolar için açılan Tesisat Deliği nedeniyle yapı elemanının yangın ayırıcı sürekliliğinde oluşabilecek zayıflığı gidermektir. Bir döşeme veya duvar, kendi başına yangına dayanıklı olsa bile içinden geçen tesisatın çevresi uygun biçimde kapatılmadığında yangının bu noktadan yayılması riski doğar. C-AJ-3101, söz konusu geçişin taşyünü ve yangın durdurucu malzeme ile kapatılmasını tarif ederek F180 yangın dayanımlı bir çözüm sunar.
Bu detayın kapsamındaki Geçiş Yapan Tesisat, bakır iletkenli telefon kablolarıdır. Yapı elemanı ise betonarme döşeme veya betonarme duvardır. Verilen bilgilerde kablolar için bir çap ya da kesit değeri bulunmadığından, uygulama kapsamını belirlerken varsayımsal bir kablo ölçüsü kullanılmamalıdır. Aynı şekilde, telefon kablosu dışındaki tesisatların veya farklı yapı elemanlarının bu detay kapsamında olduğu kabul edilmemelidir. Tasarım ve saha kontrolünde, seçilen geçişin C-AJ-3101 test edilmiş detayındaki koşullarla eşleşmesi esastır.
Uygulamanın ilk aşamasında en az 65 kg/m³ yoğunluklu taşyünü, Tesisat Deliği içerisine sıkıca yerleştirilir. Taşyünü burada Arka Dolgu Kalıp Malzemesi işlevi görerek kalıcı kalıp oluşturur. Bu yerleştirme, yalnızca deliğin görünen yüzeyini örtmekten farklıdır: kabloların çevresindeki boşluğun detayda tarif edilen uygulamaya hazırlanmasını sağlar. Taşyününün gevşek bırakılması veya kablo çevresindeki boşluğun göz ardı edilmesi, tarif edilen sistemin eksik uygulanması anlamına gelir. Uygulamada kullanılan malzemenin yoğunluğu ve yerleşimi bu nedenle kontrol edilmelidir.
Taşyünü yerleştirildikten sonra RECTORSEAL Metacaulk Fire Rated Putty yangın durdurucu malzemesi gerekli yüzeylere uygulanır. Sağlanan teknik verilerde yangın durdurucu malzeme kalınlığı 25,4 mm olarak kayıtlıdır; uygulama tarifinde ise gerekli yüzeylerde en az 25 mm kalınlık belirtilir. Bu iki ifade, saha uygulamasında test edilmiş detayla birlikte değerlendirilmelidir. Malzemeyi yalnızca deliğin bir bölümüne sürmek, belirtilen uygulama kalınlığını sağlamamak veya arka dolguyu atlamak, detayda tarif edilen kapatmadan farklı bir sonuç oluşturur.
C-AJ-3101 için belirtilen F180 değeri, sistemin tarif edilen kapsamına aittir. Bu değer, her telefon kablosu geçişine veya her yapı elemanına koşulsuz olarak aktarılabilecek genel bir ürün özelliği değildir. Yangın güvenliği açısından doğru yaklaşım; döşeme veya duvarın proje gerekliliklerini belirlemek, kablo geçişini uygun detayla eşleştirmek ve uygulanan malzemeleri yerinde denetlemektir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test laboratuvarı bilgisi, sağlanan teknik verilerde Underwriters Laboratories olarak yer alır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik açısından geçiş noktalarının korunması, yangının bölümler arasında yayılmasını sınırlandırmaya yönelik tasarımın bir parçasıdır. Verilen detay açıklaması C-AJ-3101 sistemini yönetmelikle uyumlu olarak tanımlar. Bununla birlikte bir projede uygunluk değerlendirmesi, yalnızca detay adının seçilmesiyle tamamlanmaz; yapı elemanının gerektirdiği yangın dayanımı, geçiş yapan tesisat ve sahadaki uygulama birlikte incelenmelidir. Telefon kabloları için açılan Tesisat Deliği doğru kapatıldığında, betonarme döşeme veya duvardaki geçişin yangın güvenliği amacıyla tasarlanan bütünlüğünün korunmasına katkı sağlanır.
Kullanılan Ürün ve Uygulama
C-AJ-3101 detayı, bakır iletkenli telefon kablolarının betonarme döşeme veya duvardan geçişinde kullanılan F180 yangın durdurucu sistemi tarif eder. Bu sistemde adı belirtilen ürün, RectorSeal markasının Metacaulk Fire Rated Putty yangın durdurucu malzemesidir. Ürün, Tesisat Deliği içerisindeki arka dolgu oluşturulduktan sonra gerekli yüzeylere uygulanır. Böylece ürünün görevi, tek başına bütün deliği doldurmak olarak değil, taşyünüyle birlikte tarif edilen yangın durdurucu kapatmanın bir bileşeni olarak değerlendirilmelidir.
Telefon kabloları için oluşturulan geçişler, betonarme döşeme veya duvarın sürekliliğini yerel olarak keser. Kablonun çevresinde kalan boşluk uygun malzemelerle kapatılmadığında yangının bu bölgeden yayılma riski artar. Metacaulk Fire Rated Putty kullanılan C-AJ-3101 uygulamasının amacı, bu geçiş noktasını test edilmiş sistem tarifine göre korumaktır. Verilen teknik bilgiler, ürünün bu detayda taşyünü ile birlikte kullanıldığını gösterir. Bu nedenle yalnızca ürün adını bilmek, sistemin nasıl uygulanacağını belirlemek için yeterli değildir.
Detayda önce en az 65 kg/m³ yoğunluklu taşyünü Tesisat Deliği içerisine sıkıca yerleştirilir. Taşyünü, kalıcı kalıp olacak şekilde Arka Dolgu Kalıp Malzemesi görevini üstlenir. Ardından RectorSeal Metacaulk Fire Rated Putty gerekli yüzeylere uygulanır. Sağlanan teknik verilerde ürünün uygulandığı yangın durdurucu malzeme kalınlığı 25,4 mm olarak belirtilmiştir. Detay tarifinde ayrıca RECTORSEAL Metacaulk Yangın Durdurucu Macun uygulamasının en az 25 mm kalınlıkta yapılacağı ifade edilir. Sahada esas alınacak yerleşim ve kalınlık, test edilmiş detay üzerinden doğrulanmalıdır.
Metacaulk Fire Rated Putty’nin bu sayfada doğrulanabilen özelliği, C-AJ-3101 sisteminde belirtilen yangın durdurucu malzeme olmasıdır. Sağlanan veriler, ürün için ayrı bir ambalaj miktarı, sarfiyat, kürlenme süresi veya başka bir yüzeye yönelik uygulama koşulu vermemektedir. Bu tür bilgiler hakkında varsayımda bulunmak yerine, seçim ve uygulama C-AJ-3101 kapsamıyla sınırlandırılmalıdır. Özellikle telefon kablolarının kesiti veya çapı verilmediği için ürünün belirli bir kablo ölçüsünde kullanılabileceği bu açıklamadan bağımsız olarak ileri sürülmemelidir.
Ürünün uygulamadaki başarısı, kullanılan malzemenin adından olduğu kadar sistemin bütün bileşenlerinin doğru kurulmasından da etkilenir. Taşyününün boşluğa sıkıştırılarak yerleştirilmesi, gerekli yüzeylerin kapatılması ve belirtilen malzeme kalınlığının sağlanması birlikte ele alınmalıdır. Arka dolgu olmadan yapılan yüzey uygulaması veya kablo çevresinde kapatılmamış alan bırakılması, detayda tarif edilen işlemle aynı değildir. Bu nedenle uygulama sonrasında malzeme sürekliliği, yapı elemanının türü ve geçiş yapan tesisatın detay kapsamına uygunluğu kontrol edilmelidir.
C-AJ-3101 için verilen F180 yangın dayanımı, betonarme döşeme veya duvardan geçen telefon kablolarına yönelik tarif edilmiş sisteme ilişkindir; Metacaulk Fire Rated Putty ürününün her koşulda tek başına sağlayacağı bir dayanım değeri olarak yorumlanmamalıdır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Verilen açıklama, detayın Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olduğunu belirtir. Bir projede bu uyumun karşılığını bulması için ürünün doğru yapı elemanında, uygun geçiş yapan tesisatla ve test edilmiş uygulama koşullarına göre kullanılması gerekir. Böylece telefon kablosu geçişi, pasif yangın koruma tasarımının denetlenebilir bir parçası hâline gelir.
Bu Detay Neden Uygulanmalıdır?
-
Betonarme Döşeme ve Duvarlarda 3 Saat Tam Kompartıman Güvenliği: Telekomünikasyon, santral, interkom ve zayıf akım şaftlarında açılan 64 mm karot delikleri, yangın anında alevlerin katlar arasına ve komşu yangın kompartımanlarına hızla sıçraması için açık geçiş yollarıdır. UL C-AJ-3101 sistemi; taşyünü ve yangın durdurucu macun kombinasyonuyla 3 saat (F=3 Hr / F180) tam alev bariyeri sağlar.
-
Kürlenme Süresi ve Tabanca İhtiyacı Olmayan Hızlı Montaj: Metacaulk Fire Rated Putty elle yoğrularak şekillendirilen, sertleşmeyen ve kurumayan kalıcı elastik bir macundur. Şantiyede mastik tabancası taşımadan doğrudan el ile uygulanır, işçilik sürelerini kısaltır.
-
Kablo Tadilatlarında ve Revizyonlarda Kolaylık: Kurumayan macun yapısı sayesinde, işletme döneminde aynı şaft deliğinden ilave telefon veya data kablosu çekilmesi gerektiğinde macun el ile aralanır, kablo geçirilir ve tekrar yoğrularak kapatılır. Yangın dolgusunu kırıp yeniden mastikleme maliyetini sıfırlar.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479 normlarına göre test edilmiş resmi bir detaydır. Elektrik müşavirleri, şartname hazırlayıcılar ve denetim idareleri tarafından doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Küçük Deliklerden Katlar Arası Dikey Yangın Bacası: Yalıtımsız bırakılan 64 mm’lik bir açıklıktan geçen telefon kablolarının PVC kılıfları yangında hızla erir ve tutuşur. Açılan boşluk kuvvetli bir baca çekişi yaratarak alevleri üst kata fırlatır; 3 saatlik betonarme döşeme dakikalar içinde çöker.
-
Yoğun Zehirli Duman ve Korozif Hidroklorik Asit Yayılımı: Yanan PVC telefon kablolarından çıkan klor gazı, karbonmonoksit ve asit dumanı, kontrolsüz deliklerden kat hollerine dolarak bina sakinlerini zehirler ve zayıf akım santralleri ile server ekipmanlarını korozyonla kullanılamaz hale getirir.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca döşeme ve perde duvarları delen tüm kablo geçişlerinin yapı elemanının yangın sınıfına denk sistemlerle kapatılması kanuni zorunluluktur. Standart dışı poliüretan köpük veya harç dolguları iskan ve itfaiye onaylarının durdurulmasına, bina yangın sigortasının feshine ve yüklenici aleyhine ağır hukuki davalara yol açar.
Detay İçeriği Ürünler & Alternatifleri
Telefon Kablosu Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 112,5 mm kalınlığında, 1600–2400 kg/m³ yoğunluklu, donatılı hafif veya normal ağırlıklı betonarme döşeme ya da en az 137,5 mm kalınlığında, donatılı hafif veya normal ağırlıklı beton duvar. Duvar, tuğla veya beton bloklardan da oluşturulabilir. Tesisat Deliğinin çapı en fazla 62,5 mm olmalıdır.
2) Kablo
Tesisat Deliğindeki kabloların toplam kesit alanı, Tesisat Deliğinin toplam kesit alanının en fazla %10'u olmalıdır. Kablolar ile Tesisat Deliğinin çevresi arasındaki boşluk en az 12,5 mm, en fazla 25 mm olmalıdır. Kablolar, döşemenin veya duvarın her iki tarafında rijit biçimde desteklenmelidir. Aşağıdaki tip ve boyuttaki bakır iletkenli kablolar kullanılabilir:
2A) PVC İzoleli ve Kılıflı Telefon Kablosu
En fazla J-Y(St)Y 25x2x0,5 mm (veya daha küçük) PVC izoleli, PVC kılıflı telefon kablosu.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki malzemelerden oluşmalıdır:
3A) Arka Dolgu Kalıp Malzemesi
En az 65 kg/m³ yoğunluklu taşyünü levha izolasyonu, en az 87,5 mm kalınlığında olacak şekilde Tesisat Deliğine sıkıca yerleştirilerek kalıcı kalıp oluşturulmalıdır. Arka Dolgu Kalıp Malzemesi, gerekli Yangın Durdurucu Malzeme kalınlığına yer bırakmak üzere döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden içeride kalacak şekilde yerleştirilmelidir.
3B) Yangın Durdurucu Malzeme* — Macun
Yangın Durdurucu Malzeme, Tesisat Deliği Boşluğuna en az 25 mm kalınlığında uygulanmalı ve döşemenin üst yüzeyiyle veya duvarın her iki yüzeyiyle aynı hizada olmalıdır. Macun, kablo grubundaki kablolar arasındaki boşluklara mümkün olduğunca bastırılmalıdır. Ürün: RECTORSEAL — Metacaulk Fire Rated Putty.
Detay Açıklaması
C-AJ-3101 yangın durdurucu sistemi, telefon kablolarının geçtiği noktalarda yangın dayanımını korumak için tasarlanmıştır. Bu sistem, tesisat delikleri içerisinde yangın durdurucu malzeme kullanarak, geçiş noktalarının yangın dayanımını artırmakta ve yangının yayılmasını önlemektedir. Uygulamada, en az 65 kg/m³ yoğunluklu taşyünü, tesisat deliği içerisine sıkıca yerleştirilerek kalıcı kalıp oluşturulmakta ve ardından RECTORSEAL Metacaulk Yangın Durdurucu Macun, gerekli yüzeylerde en az 25 mm kalınlıkta uygulanmaktadır. Bu sistemin kullanılmadığı durumlarda, yangın anında yayılma riski artar ve bu da can ve mal güvenliği açısından ciddi tehlikeler yaratabilir.
Yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olup, modern yapılar için gerekli olan yangın güvenliği standardını sağlamaktadır. Yangın durumlarında, sistemin sağladığı koruma, hem yapının hem de içerisindeki bireylerin güvenliğini artırmakta, dolayısıyla bu sistemin uygulanması, yangın güvenliği açısından hayati bir önem taşımaktadır.
Döşeme ve Perde Duvar Geçişlerinde Telefon Kablosu Yangın Güvenliği: UL C-AJ-3101 Macun (Putty) Çözümleri
Hastaneler, oteller, veri merkezleri, modern konut kuleleri ve ticari plazalarda bina içi haberleşme, santral ve interkom altyapısı; betonarme döşemelerden ve perdelerden geçen 25 perli PVC telefon kabloları üzerinden yürütülür. Şaft hacimlerinde veya mahaller arasında açılan 64 mm’lik (2-1/2 inç) karot delikleri, kablo izolasyonlarının yangın ısısıyla tutuşup erimesi sonucu katlar arasında alev ve zehirli duman ileten dikey geçiş yollarına dönüşür. Betonarme yapılarda 3 saate kadar tam yangın güvenliğini sağlamak; mineral taşyünü desteğiyle birleşen, tabanca gerektirmeden elle uygulanan ve ileride kablo eklenmesine olanak tanıyan akredite yangın durdurucu macun sistemlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL C-AJ-3101 sistem detayı, betonarme döşeme ve perdelerden geçen telefon kablolarında 3 saate kadar tam yangın güvenliği (F=3 Hr / F180) sunar. Rezervasyon boşluğuna basılan 89 mm yüksek yoğunluklu mineral taşyünü üzerine, döşeme üstünden veya duvarın her iki yüzeyinden 25 mm derinlikte uygulanan RectorSeal Metacaulk Fire Rated Putty yangın durdurucu macun katmanı, yangın anında kablo aralıklarını mekanik olarak mühürler. Sertleşmeyen ve kalıcı elastikiyetini koruyan yapısıyla kablo revizyonlarını kırmadan çözmenize imkan tanıyan ve resmi test raporuyla kabul süreçlerini kolaylaştıran bu UL sertifikalı çözüm, zayıf akım şaftlarınızda tavizsiz bir güvenlik standardı tesis eder.
