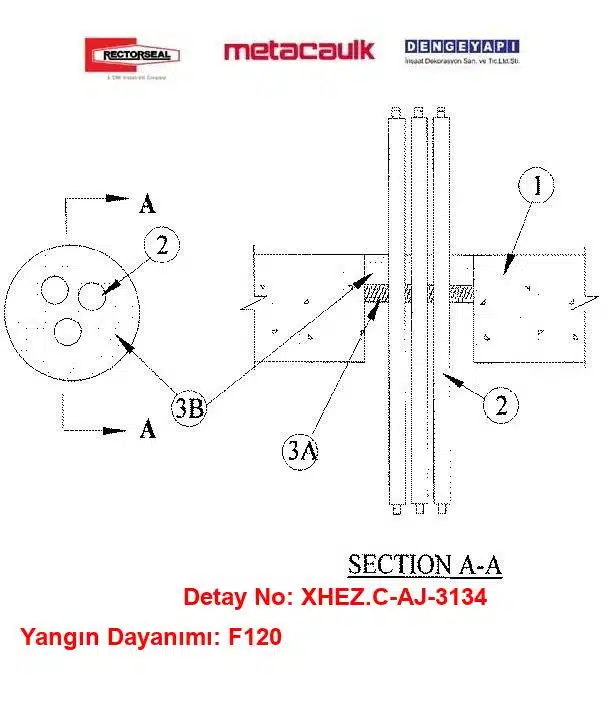

Döşeme veya Duvardan Telefon Kablosu Geçişi C-AJ-3134

C-AJ-3134 detayında kullanılan ürün, teknik verilerde MC-150 Caulk olarak listelenen RECTORSEAL MC-150 Yangın Durdurucu Mastik’tir. Verilen marka bilgisi Metacaulk, üretici bilgisi ise RectorSeal’dir. Ürün burada bağımsız bir kaplama uygulaması için değil, betonarme döşeme veya duvardan geçen telefon kablolarının çevresindeki yangın durdurucu sistemin bileşeni olarak değerlendirilir. Detayın kısa tarifi beş telefon kablosunu esas alır. Bu nedenle ürünün adını bilmek kadar, hangi geçişte ve hangi sistem düzeni içinde kullanıldığını bilmek de önemlidir.

Telefon kabloları için açılan tesisat deliğinde kablolarla betonarme yapı elemanı arasında boşluk oluşabilir. Yangın sırasında bu boşluğun açık kalması, sıcak gazların yayılması açısından risk yaratır. RECTORSEAL MC-150 Yangın Durdurucu Mastik, C-AJ-3134 tarifinde bu geçiş boşluğunun yalıtılmasına yönelik kullanılan malzemedir. Sağlanan ürün açıklaması, mastiğin geçiş noktalarındaki boşlukları doldurduğunu ve sıcak gazların yayılmasını engellemeye yönelik işlev gördüğünü belirtir. Bu işlev, ürünün her türlü kablo düzeninde aynı sonucu vereceği şeklinde genişletilmemelidir; değerlendirme ilgili test edilmiş sistem kapsamında yapılmalıdır.

Teknik verilerde yangın durdurucu malzeme kalınlığı 31,75 mm olarak verilir. Bu değer, C-AJ-3134 için uygulama planlanırken doğrudan dikkate alınması gereken ölçüdür. Ürünün yalnızca boşluğa sürülmüş olması, belirtilen kalınlığın veya sistem koşullarının karşılandığını göstermez. Uygulayıcı, telefon kablolarının çevresindeki boşluğun durumunu, ürünün yerleşimini ve tamamlanan uygulamanın detayla uyumunu kontrol etmelidir. Verilen bilgiler kalınlığın ölçüm yönünü veya başka montaj ölçülerini açıklamadığından, bu konularda tam test edilmiş detay esas alınmalıdır.

RECTORSEAL MC-150 Yangın Durdurucu Mastik, tarifte taşyünü arka dolgu malzemesiyle birlikte anılır. Bu bilgi, yangın durdurucu performansın yalnızca mastik seçimine indirgenmemesi gerektiğini gösterir. Arka dolgunun bulunması, kabloların sayısı, geçiş yapılan betonarme döşeme veya duvar ve mastiğin belirtilen kalınlıkta uygulanması, sistemin birlikte değerlendirilmesi gereken unsurlarıdır. Sağlanan veriler taşyününün yoğunluğunu ya da yerleştirme ölçülerini içermediği için bunlar hakkında sayısal bir koşul ileri sürülmez. Amaç, ürünün test edilmiş sistem içindeki yerini açık biçimde tanımlamaktır.

C-AJ-3134 Yangın Durdurucu Sistem için verilen F Yangın Dayanımı F120’dir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test laboratuvarı, teknik verilerde UL (Underwriters Laboratories) şeklinde belirtilir. Laboratuvar ve standart bilgileri, ürünün hangi detay içinde kullanıldığını belirlemeye yardımcı olur; ancak F120 değeri tek başına mastik ambalajından bağımsız bir kullanım izni olarak yorumlanmamalıdır. Betonarme döşeme veya duvar yerine başka bir yapı elemanı seçilmesi ya da kablo düzeninin değiştirilmesi durumunda geçerli test edilmiş detay yeniden araştırılmalıdır.

Sağlanan açıklamada sistemin Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olduğu ifade edilmektedir. Projede doğru çözümü seçmek için bu ifade, gerçek uygulama koşullarıyla birlikte ele alınmalıdır. Şartnamede ürünün RECTORSEAL MC-150 Yangın Durdurucu Mastik olarak tanımlanması, C-AJ-3134 detay numarasının belirtilmesi ve F120 hedefinin tarif edilen geçişle ilişkilendirilmesi denetimi kolaylaştırır. Uygulama sırasında da beş telefon kablosu, betonarme yapı elemanı, taşyünü arka dolgu ve 31,75 mm yangın durdurucu malzeme kalınlığı birlikte kontrol edilmelidir. Böylece ürün, genel amaçlı bir dolgu malzemesi gibi değil, tanımlı bir Yangın Durdurucu Sistem bileşeni olarak kullanılır.

Bu Detay Neden Uygulanmalıdır?

• Betonarme Döşeme ve Duvarlarda 2 Saat Yangın ve 1,5 Saat T Derecesi Koruması: Telekomünikasyon, santral ve interkom kabloları yangın kompartıman sınırlarını delerek katlara dağılır. UL C-AJ-3134 sistemi; 64 mm karot deliklerinden geçen telefon kablolarında 2 saat (F=2 Hr / F120) alev sızdırmazlığı sağlarken, 1-1/2 saat gibi yüksek bir T derecesi ile ısıl transferi de güvenle sınırlar.

• Alternatif Ön Dolgu Esnekliği: Mineral taşyününün yanı sıra standart polietilen köpük fitil (backer rod) kullanımına da resmi onay vermesi, şantiyede malzeme tedarikinde ve dar delik işçiliklerinde sahada büyük pratiklik sağlar.

• Çift Taraflı 32 mm Mastik ile Yüksek Mekanik Mukavemet: Duvarın her iki yüzeyine ya da döşeme üst kotuna 32 mm derinlikte uygulanan su bazlı akrilik RectorSeal MC-150 katmanı, yangın esnasında şişerek eriyen PVC kablo kılıflarının boşluklarını tıkar ve yangın gazlarının geçişini engeller.

• Akredite Standart ve İdare Onayı: ANSI/UL 1479 normlarına göre test edilmiş resmi bir detaydır. Zayıf akım proje müşavirleri, yapı denetim firmaları ve itfaiye mercileri tarafından doğrudan kabul edilir.

Uygulanmamasının Sonuçları Ne Olur?

• Katlar Arası Dikey Yangın Bacası ve Hızlı Yayılım: Yalıtımsız açıklıklardan geçen telefon kablolarının PVC kılıfları yangında tutuşarak hızla erir. Açılan boşluk kuvvetli bir baca etkisi oluşturarak alevlerin üst kata fırlamasına neden olur; 2 saatlik döşeme kompartımanı işlevini yitirir.

• Yoğun Toksik Gaz ve Korozif Asit Dumanı Sızıntısı: Yanan PVC kablolardan çıkan klor gazı, karbonmonoksit ve hidroklorik asit dumanı kontrolsüz deliklerden kaçış koridorlarına dolarak can güvenliğini tehlikeye atar ve santral odalarındaki hassas elektronik cihazları korozyona uğratır.

• Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın bölmelerini delen tüm haberleşme hatlarının döşeme ve duvar yangın sınıfına denk sistemlerle yalıtılması mecburidir. Standart dışı köpük veya harç dolguları iskan ve itfaiye onaylarının durdurulmasına, yangın sigorta teminatının feshine ve yüklenici aleyhine ağır cezai davalara yol açar.
