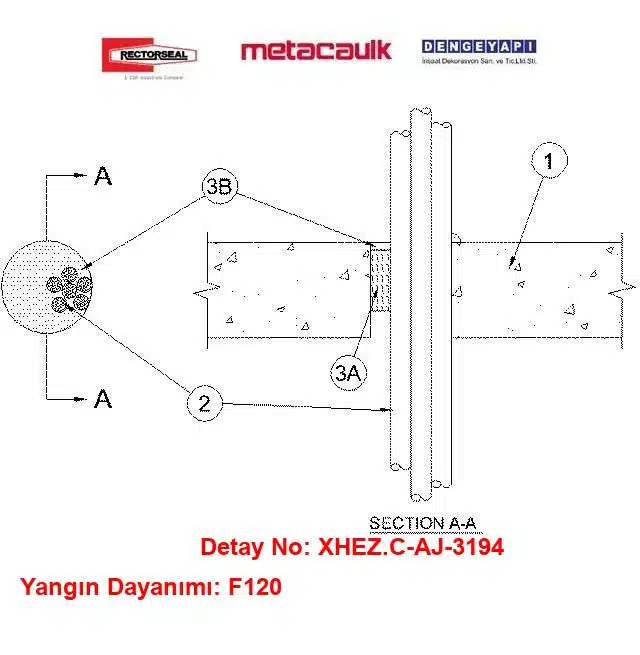

Kablo Demetleri İçin Döşeme veya Duvar Geçişi C-AJ-3194

C-AJ-3194 Yangın Durdurucu Sistemi, kablo demetlerinin betonarme döşeme veya betonarme duvardan geçtiği Tesisat Deliklerinde kullanılması için tanımlanmıştır. Sistemin verilen F Yangın Dayanımı F120’dir. Bu detayda adı belirtilen yangın durdurucu ürün, RECTORSEAL Metacaulk MC 150+ Yangın Durdurucu Mastiktir. Ürün, taşyünü Arka Dolgu Kalıp Malzemesi ile birlikte tarif edilen geçiş bölgesinde kullanılır. Böylece kablo demetleri çevresindeki boşluğun yangın durdurucu bir sistem kapsamında kapatılması amaçlanır. F120 değeri, ürünün tek başına her uygulamada sağlayacağı bir sonuç değil, C-AJ-3194 olarak tanımlanan sistemin performans bilgisidir.

Metacaulk MC 150+ için bu detayda verilen temel uygulama verisi, Yangın Durdurucu Mastik kalınlığının 6 mm olmasıdır. Kalınlık, uygulama sırasında dikkate alınması gereken bir sistem koşuludur; ancak tek başına eksiksiz bir montaj tarifi oluşturmaz. Kabloların yerleşimi, yapı elemanının niteliği ve diğer geçiş koşulları test edilmiş detayla birlikte kontrol edilmelidir. Verilen bilgiler ürünün kimyasal içeriği, kürlenme süresi, ambalajı veya tüketim miktarı hakkında veri sunmadığından, bu özelliklere ilişkin varsayımlarla malzeme seçimi yapılmamalıdır.

Taşyünü Arka Dolgu Kalıp Malzemesi, sistemin diğer belirtilen bileşenidir. Kablo demetleri çevresindeki boşlukta arka dolgu oluşturması, Yangın Durdurucu Mastiğin tarif edilen sistem içindeki yerini anlamak açısından önemlidir. Bununla birlikte, mevcut bilgiler taşyününün yoğunluğunu, boyutlarını veya yerleştirme derinliğini vermemektedir. Bu nedenle uygulamacı, yalnızca bu kısa tanımdan hareketle eksik ölçüleri tamamlamaya çalışmamalıdır. Taşyünü ve RECTORSEAL Metacaulk MC 150+ birlikte değerlendirilmelidir; bileşenlerden birinin farklı bir malzemeyle değiştirilmesinin uygunluğu bu verilerden çıkarılamaz.

C-AJ-3194 kapsamında tanımlanan sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Bu ifade, kablo demeti geçişinin belirli bir sistem düzeni içinde ele alındığını gösterir. Ürün seçerken yalnızca “yangın durdurucu mastik” tanımına bakmak yerine, test edilmiş detayda belirtilen ürün adını ve uygulama koşullarını doğrulamak gerekir. RECTORSEAL üreticisi ve Metacaulk markası, verilen teknik verilerde açıkça yer almaktadır. Aynı şekilde betonarme döşeme veya duvar bilgisi de kullanım alanını tanımlar; başka yapı elemanları için uygunluk bu açıklamadan çıkarılmamalıdır.

Yangın güvenliği açısından önemli olan, ürünün projedeki geçişe uygun bir sistemin parçası olarak uygulanmasıdır. Kablo demetleri için oluşturulan Tesisat Deliği, açık bırakıldığında yangının yayılması bakımından risk oluşturabilir. Metacaulk MC 150+ Yangın Durdurucu Mastik ve taşyünü arka dolgu, C-AJ-3194 detayında bu bölgenin korunması amacıyla birlikte belirtilmiştir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e ilişkin uygunluk değerlendirmesinde ise yalnızca ürün adının seçilmiş olması yeterli görülmemelidir. Yapı elemanı, geçiş yapan kablolar ve sahadaki uygulama, test edilmiş detayın kapsamıyla karşılaştırılarak değerlendirilmelidir.

Bu Detay Neden Uygulanmalıdır?

• Betonarme Döşeme ve Duvarlarda 2 Saat Yangın ve Class 1 Su Yalıtımı: Şalt odaları, UPS hacimleri ve data merkezlerinde katlar arası geçiş yapan kablo demetleri yangın esnasında kritik dikey tırmanma yolları açar. UL C-AJ-3194 detayı; %66’ya varan yüksek kablo yoğunluklarında 2 saat (F=2 Hr / F120) alev dayanımı sunarken, tescilli Class 1 su geçirimsizlik (W-Rating) sertifikasıyla üst katlardaki su sızıntılarının alt kat elektrik panolarına inmesini engeller.

• 300 kcmil Güç ve Fiber Optik Karma Geçiş Esnekliği: Ağır kesitli ana enerji beslemelerinden hassas network ve fiber optik iletişim hatlarına kadar uzanan kablo tiplerini aynı 100 mm karot deliğinde tek sistem altında onaylı olarak toplar.

• Düşük Mastik Tüketimi (Yalnızca 6 mm Dolgu): 76 mm sıkıştırılmış taşyünü altyapısı sayesinde yalnızca 6 mm derinliğinde mastik dolgusuyla tam yangın, duman ve su bariyeri tesis eder. Şantiyelerde mastik tüketimini minimize ederek metraj maliyetlerini ciddi oranda düşürür.

• 0 mm Noktasal Temas Toleransı: Kablo demetinin karot deliği çeperine yaslandığı sıkışık montaj koşullarında 13 mm taç mastik kordonu uygulaması ile sahada yeniden delik delme ihtiyacını ortadan kaldırır.

• Akredite Standart ve Proje Onayı: ANSI/UL 1479 normlarına göre test edilmiş tescilli bir detaydır. Elektrik proje müşavirleri, yapı denetim firmaları ve itfaiye mercileri tarafından doğrudan kabul edilir.

Uygulanmamasının Sonuçları Ne Olur?

• Dikey Kablo Şaftlarında Yangın Bacası ve Çok Katlı Yayılım: Yalıtımsız açıklıklardan geçen kabloların PVC ve kauçuk kılıfları yangın anında saniyeler içinde tutuşarak erir. Açılan boşluk kuvvetli bir baca çekişi oluşturarak alevlerin tüm katlara yayılmasına yol açar; 2 saatlik döşeme kompartımanı işlevini yitirir.

• Sprinkler Söndürme Suyunun Alt Kat Panolarını Tahrip Etmesi: Su geçirimsizlik sertifikası (W-Rating) bulunmayan dolgulardan sızan söndürme suları alt katlardaki trafolara, ana şalt panolarına ve server kabinlerine akarak elektrik patlamalarına, kalıcı kısa devrelere ve ikincil hasarlara neden olur.

• Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince döşeme ve perde duvarları delen tüm kablo geçişlerinin yapı elemanının yangın sınıfına (en az F120) denk akredite sistemlerle kapatılması kanuni zorunluluktur. Standart dışı poliüretan köpük veya harç dolguları iskan ruhsatı ve itfaiye onaylarının durdurulmasına, yangın sigorta poliçelerinin iptaline ve yüklenici aleyhine ağır cezai yaptırımlara yol açar.
