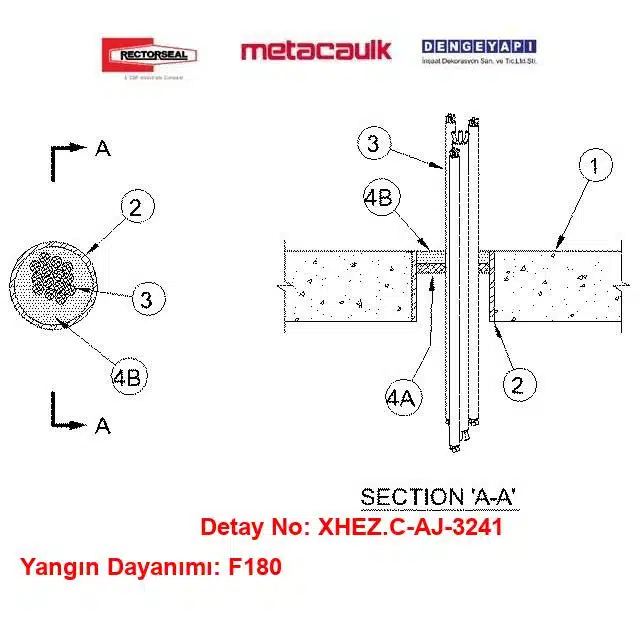

Döşeme ve Duvardan Geçen Kablo Demeti Yangın Durdurucu Sistemi C-AJ-3241

C-AJ-3241, betonarme döşeme veya duvardan geçen kablo demetleri için F180 yangın dayanımı belirtilen bir Yangın Durdurucu Sistem detayıdır. Bu sayfadaki ürün bilgileri, tek bir bağımsız ürünün tüm özelliklerini değil, sistemde kullanılabilecek Yangın Durdurucu Mastik adlarını ve uygulamanın temel amacını açıklar. Kısa özette RECTORSEAL FS 900+ Sealant, Metacaulk MC 150+ ve Biostop BF 150+ adları verilir. Teknik verilerde ise FS900, MC150+ ve Biostop 500+ ifadeleri bulunur. Ürün seçimi yapılırken bu iki alandaki adlandırma farkı özellikle kontrol edilmelidir.

Yangın Durdurucu Mastik bu detayda, kablo demeti ile Tesisat Deliği arasındaki boşlukların doldurulmasında kullanılan sistem bileşenidir. Teknik veriler, mastik kalınlığını 25,4 mm olarak belirtir. Bu kalınlık uygulama açısından somut bir kontrol değeridir; ancak sistemin bütün montaj koşullarını tek başına tarif etmez. Arka dolgu malzemesi de sistemin bir parçası olarak açıklanmıştır. Bu nedenle seçilen mastiğin yalnızca adının doğru olması yeterli değildir. Arka dolgu, kablolar ve betonarme yapı elemanıyla birlikte, test edilmiş detaydaki yerleşim koşulları da sağlanmalıdır.

RECTORSEAL FS 900+ Sealant, kısa özette adı açıkça verilen seçeneklerden biridir. Aynı ürün grubu teknik verilerde FS900 biçiminde anılır. Metacaulk MC 150+ da kısa özette yer alır ve teknik verilerde MC150+ olarak yazılır. Bu bilgiler, ürün adlarını uygulama öncesinde karşılaştırmak için başlangıç noktası sağlar. Bununla birlikte verilen içerikte bu mastiklerin kimyasal yapısı, ambalajı, kürlenme süresi veya başka bir fiziksel özelliği açıklanmaz. Böyle özellikler, yalnızca ürün adından çıkarım yapılarak şartnameye ya da montaj talimatına eklenmemelidir.

Biostop adlandırmasında daha belirgin bir ayrım vardır: kısa özette Biostop BF 150+, teknik verilerde ise Biostop 500+ yazılıdır. Bu adlar arasındaki fark göz ardı edilmemeli ve iki ürünün eşdeğer olduğu kabul edilmemelidir. Satın alma, malzeme onayı ve saha uygulaması aşamalarında kullanılacak tam ürün adı, üreticinin bağımsız laboratuvarda test edilmiş C-AJ-3241 detayıyla doğrulanmalıdır. Bu kontrol, yanlış ürün seçiminin önlenmesine yardımcı olur. Ayrıca alternatif olarak anılan bir mastiğin başka bir uygulama koşulunda da uygun olduğu, yalnızca bu metne dayanılarak ileri sürülmemelidir.

Detayın kullanım bağlamı telefon, fiber optik ve metal kılıflı enerji kablolarını kapsayan kablo demeti geçişleridir. Betonarme döşeme veya duvardaki tesisat deliğinde, geçiş yapan kabloların çevresindeki boşluğun nasıl doldurulduğu önemlidir. Verilen bilgiler kablo kesiti, demet çapı veya kablo sayısı için sayısal değer sağlamaz. Bu nedenle ürün miktarı ya da uygulama kapsamı bu değerler varsayılarak hesaplanmamalıdır. Uygulayıcı, mevcut geçişin üreticinin test edilmiş sistem tarifine uyduğunu kontrol etmeli ve yalnızca doğrulanmış malzeme ile montaj koşullarını esas almalıdır.

Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testin konusu, Yangın Durdurucu Mastik adından ibaret değil, tarif edilen geçiş sistemidir. F180 yangın dayanımı da bu bütünlük içinde değerlendirilmelidir. Verilen açıklamada C-AJ-3241’in Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlandığı belirtilir; belirli bir projede uygunluğun sağlanması ise yapı elemanının, kabloların ve montajın ayrıca değerlendirilmesini gerektirir. Doğru ürün adının teyidi, 25,4 mm mastik kalınlığının kontrolü ve arka dolgunun test edilmiş tarife göre uygulanması, bu detay için temel saha kontrolleridir.

Bu Detay Neden Uygulanmalıdır?

• Beton Blok Duvarlar ve Boşluklu Döşemelerde 3 Saat Yangın Güvenliği: Tuğla/briket duvarlar ile öngermeli boşluklu beton döşemeler (hollow-core slab), içlerindeki boşluk kanalları sebebiyle yangın esnasında alev ve dumanın kontrolsüz yayılmasına zemin hazırlar. UL C-AJ-3241 sistemi; 152 mm’lik rezervasyon deliklerinden geçen zırhlı kabloları ve fiber optik hatları güvenceye alarak 3 saat boyunca (F=3 Hr / F180) kompartıman sınırlarını korur.

• Ön Dolguda 3 Farklı Malzeme Esnekliği: Mineral taşyünü, camyünü battaniye veya polietilen fitil (backer rod) kullanımını tescilli olarak kapsar. Şantiyede taşyünü bulunamadığı durumlarda fitille uygulama yapma serbestliği sağlayarak iş akışını kesintiye uğratmaz.

• 400 Per İletişim ve 2/0 AWG Zırhlı Enerji Hatları Uyumu: Ağır sanayi tesislerindeki zırhlı güç kabloları ile veri merkezlerindeki yüksek kapasiteli telefon ve fiber optik iletişim hatlarını aynı yangın durdurucu detay altında çözer.

• 0 mm Noktasal Temas (Point Contact) Toleransı: Kablo demetlerinin rezervasyon kenarına doğrudan dayandığı montaj kaçıklıklarında dahi onaylıdır; sahada delik büyütme veya kablo kaydırma zorunluluğunu ortadan kaldırır.

• Akredite Standart ve Proje Onayı: ANSI/UL 1479 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş tescilli bir detaydır. Proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından doğrudan onaylanır.

Uygulanmamasının Sonuçları Ne Olur?

• Boşluklu Döşeme ve Tuğla Kanallarında Yangın Bacası Etkisi: Yalıtımsız kablo geçişlerinden geçen PVC ve kauçuk kılıflar yangında eriyerek tutuşur. Açığa çıkan alevler öngermeli döşemelerin veya briket duvarların iç delik kanallarına dolarak yapının diğer bölümlerine yatay ve dikey yönde hızla yayılır; 3 saatlik kompartıman dakikalar içinde çöker.

• Zehirli Gaz ve Korozif Asit Dumanı Yayılımı: Yanan zırhlı kablo ve telefon kılıflarından çıkan karbonmonoksit, klor gazı ve korozif hidroklorik asit dumanı, kontrolsüz deliklerden kaçış koridorlarına dolarak personeli zehirler ve teknik hacimlerdeki şalt cihazlarını korozyona uğratır.

• Mevzuat İhlali ve Ağır Cezai Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman duvarlarını ve döşemelerini delen kablo geçişlerinin yapı elemanının yangın mukavemetine (en az F120/F180) denk sistemlerle kapatılması kanuni zorunluluktur. Standart dışı köpük veya harç dolguları iskan ve itfaiye onaylarının durdurulmasına, bina yangın sigorta poliçelerinin feshine ve yüklenici aleyhine ağır hukuki davalara yol açar.
