C-AJ-8047

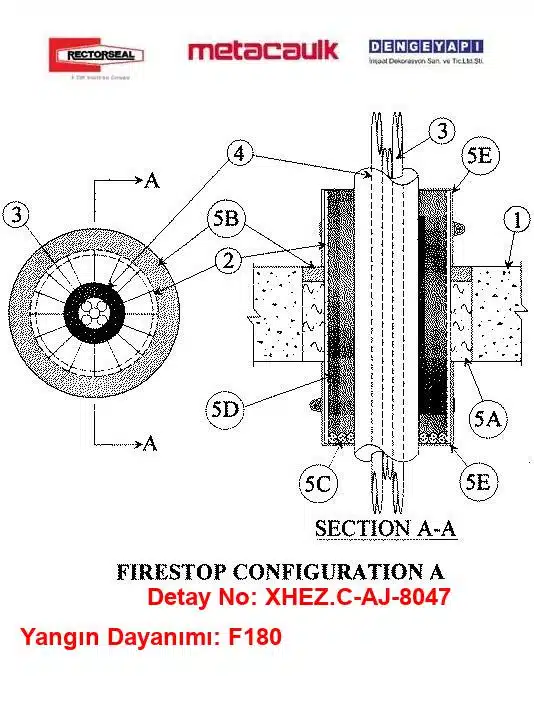

Beton Duvar / Döşemeden Geçen İzoleli Çoklu Polietilen Boru F180 MC835+ / MC1000 Yangın Durdurucu Detayı C-AJ-8047
Betonarme döşeme ve duvarlarda polietilen ve Tip L bakır tüplerden oluşan izolasyonlu içecek hatları için 3 saatlik (F180) yangın durdurucu sistem. Geçiş, Metacaulk 835+ ve Metacaulk 1000 ile kapatılır.
Detay Bilgileri
Sistem Hakkında
C-AJ-8047 Yangın Durdurucu Sistemi, betonarme duvar ve döşemeden geçen içecek hattı tesisatlarının güvenliğini sağlamak için tasarlanmış, yüksek performanslı bir geçiş detayıdır. Özellikle izoleli polietilen borular ve Tip L bakır tüplerin yoğun olarak kullanıldığı hastaneler, AVM’ler, oteller ve yiyecek-içecek dağıtım alanlarında tercih edilir. Bu sistem, yangın anında alev ve dumanın komşu bölümlere yayılmasını engelleyerek, pasif yangın koruma stratejisinin en kritik bileşenlerinden birini oluşturur. C-AJ-8047; ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir ve yangın güvenliği açısından uluslararası kabul görmüş performans gerekliliklerini hedefler.
Sistemin temel bileşenleri; taşyünü arka dolgu ve yangın durdurucu mastiktir. Arka dolgu olarak kullanılan taşyünü, boşlukta stabil bir zemin oluşturarak mastik uygulamasına kalıcı kalıp sağlar. Bunu takiben, RectorSeal Metacaulk markalı MC835+ veya MC1000 yangın durdurucu mastik, tesisat deliği boyunca boşluğu tamamen kapatacak şekilde 19 mm kalınlıkta uygulanır. Doğru hazırlanmış bir yüzey (temiz, kuru ve tozsuz), düzgün yerleştirilmiş arka dolgu ve kesintisiz mastik tabakası bir araya geldiğinde, sistemin bütünlüğü güçlenir ve F180 yangın dayanımı hedefi desteklenir.
Doğru uygulama, performansın anahtarıdır. Uygulamadan önce betonarme duvar veya döşemede açılan tesisat deliğinin çap toleransları ve yüzey kalitesi kontrol edilmelidir. Taşyünü arka dolgu, boşluğa sıkı bir şekilde oturtulmalı; boşlukta süreksizlik oluşturmadan, mastik için yeterli derinlik bırakacak şekilde düzenlenmelidir. Metacaulk MC835+ veya MC1000 19 mm kalınlıkta, sürekli ve kesintisiz bir halka oluşturacak biçimde çekilmeli; yüzey bitişi düzgün olmalı, boşluk veya gözenek bırakılmamalıdır. Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalı; kurulum sonrası görsel muayene ve gerekiyorsa ilave sızdırmazlık kontrolü gerçekleştirilmelidir.
C-AJ-8047, betonarme duvar ve döşeme açıklıklarında geçen izoleli polietilen borular ile Tip L bakır tüpler için uygundur. Sistemin doğru uygulanması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında kompartımanlar arası geçen tesisatların yangına karşı durdurulması yükümlülüğünü karşılamaya yardımcı olur. Bu kapsamda, proje ve uygulama dokümantasyonunda ASTM E814 ve UL 1479 testlerine, ayrıca üreticinin yayınladığı uygulama detayına atıf yapılması tavsiye edilir. Yangın dayanımları, F60/F90/F120/F180/F240 gibi dakika cinsinden ifade edilir ve bu detayda F180 öngörülür.
Sistemin ekonomik ve operasyonel faydaları da belirgindir. Doğru yangın durdurma, olası bir yangın durumunda alev ve duman göçünü sınırlayarak tahliye güvenliğini artırır ve ekipman hasarını azaltır. C-AJ-8047’de kullanılan malzemeler; bakımda erişilebilirlik, onarım kolaylığı ve uygulama pratikliği sunar. Ayrıca sistem, FM (Factory Mutual) onaylı malzemelerle desteklenmiş çözümlerle uyumlu yaklaşımı sayesinde, işletmelerin güvenilirlik beklentisini karşılamaya yardımcı olur. Sonuç olarak, C-AJ-8047; doğru malzeme seçimi, 19 mm mastik kalınlığı ve üretici talimatlarına sadık bir montajla, modern yapılarda pasif yangın korumanın etkili ve sürdürülebilir bir parçasını oluşturur.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürünler RectorSeal Metacaulk MC835+ ve Metacaulk MC1000 yangın durdurucu mastiklerdir. C-AJ-8047 kapsamında, betonarme duvar veya döşemeden geçen izoleli polietilen boru ve Tip L bakır tüplerin etrafındaki tesisat deliği boşluğunun sızdırmaz biçimde kapatılması için bu iki ürün tercih edilir. Temel hedef, yangın anında alev ve dumanın komşu hacimlere yayılmasını önlemek; böylece hem can güvenliğini artırmak hem de yapısal ve ekipman hasarını sınırlamaktır. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiş kurulum prensiplerini esas alır.
Metacaulk MC835+ ve MC1000, uygulamada taşyünü arka dolgu ile birlikte kullanılır. Taşyünü arka dolgu, boşluk içerisinde kalıcı kalıp olacak şekilde yerleştirilir; ardından yangın durdurucu mastik 19 mm kalınlıkta ve sürekli bir halka formunda çekilerek boşluk tamamıyla kapatılır. Bu 19 mm kalınlık, C-AJ-8047’nin performans şartlarından biridir ve F180 yangın dayanımı hedefini destekleyen başlıca uygulama parametresidir. Doğru kalınlık, yüzey hazırlığı ve mastik sürekliliği; su, duman ve alev geçişine karşı bariyer davranışını güçlendirir.
RectorSeal’in Metacaulk markası, yangın durdurucu mastiklerde yaygın olarak tercih edilir ve hem yeni inşaat hem de yenileme projelerinde pratik, temiz ve kontrollü bir uygulama sunar. MC835+ ve MC1000, betonarme yüzeylere, uygun arka dolguya ve ilgili tesisat etrafına iyi yapışma sergileyecek şekilde tasarlanmıştır. Uygulama sonrası düzgün yüzey bitişi, bakımı ve muhtemel onarımları kolaylaştırır. Ayrıca ürünlerin, gıda ve içecek hatlarının bulunduğu alanlarda görülen titreşim ve ısı farklılıklarına karşı dayanım senaryolarında tercih edilebilir oluşu, işletme sürekliliğine katkı sağlar. Ürünlerin kullanımında; üretici talimatlarına uyum, yüzeylerin temiz ve kuru olması, boşlukların tamamen doldurulması ve mastik tabakasının kesintisiz uygulanması kritik önemdedir.
Projelerde, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gereğince kompartımanları delen tüm geçen tesisatların yangın durdurulması şarttır. C-AJ-8047 detayında Metacaulk MC835+ veya MC1000 ile 19 mm kalınlık sağlanması ve taşyünü arka dolgu kullanılması; bu yönetmelik yükümlülüğünün karşılanmasına katkıda bulunur. Uygulama ve kabul süreçlerinde; ASTM E814/UL 1479 testlerine, üreticinin test edilmiş detayına ve sahadaki kontrol formlarına atıf yapılması önerilir. FM (Factory Mutual) onaylı malzemelerle desteklenen çözümlerle uyumluluk, güvenilirlik algısını güçlendirir. Sonuç olarak, Metacaulk MC835+ ve MC1000; C-AJ-8047 kapsamında, 19 mm kalınlık kuralına bağlı uygulanarak F180 performans hedefini destekleyen, saha dostu ve sürdürülebilir yangın durdurma ürünleridir.
Bu Detay Neden Uygulanmalıdır?
-
Çoklu İçecek ve Proses Hatlarında 3 Saat Tam Yangın Bariyeri (F=3 Hr): Restoranlar, oteller, stadyumlar, gıda ve ilaç tesislerinde ana depodan barlara veya üretim alanlarına giden içecek/şurup hatları demet halinde yürütülür. Yanıcı polietilen tüpler ve elastomerik kauçuk izolasyon yangında hızla erir. UL C-AJ-8047 detayı, çelik kovan içerisindeki çoklu tüp demetini 3 saat boyunca (F=3 Hr) yangın ve alev transferine karşı tamamen kilitler.
-
Mekanik Çelik Bilezik ile Yüksek Basınçlı Kovan Sızdırmazlığı: Kovan uçlarına paslanmaz kelepçeyle kilitlenen ve tırnakları 90° içeri bükülen galvaniz çelik bilezikler (collar), yangın anında genleşen intümesan mastiğin kovan dışına dağılmasını engeller; genleşme basıncını doğrudan eriyen polietilen tüplerin ve izolasyonun merkezine yönlendirerek hattı boğar.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479 ve ASTM E814 normlarına uygun olarak test edilmiş resmi detaydır. Karmaşık çoklu hat geçişlerinde mekanik proje müşavirleri, proses mühendisleri ve itfaiye mercileri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın şantiyede doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Kovan İçi Şömine Bacası Etkisi ve Katlar Arası Yangın Sıçraması: 150 mm’lik çelik kovan içerisindeki polietilen tüplerin ve yanıcı kauçuk izolasyonun erimesi, betonarme döşemede veya duvarda doğrudan açık bir yangın bacası yaratır. Kovan içi intümesan olarak mühürlenmediğinde alevler ve akkor gazlar dakikalar içinde diğer kata ulaşarak tüm yangın kompartımanını çökertir.
-
Zehirli Duman Yayılımı ve Can Güvenliği Zafiyeti: Polietilen ve sentetik kauçuk izolasyonun yanması sonucu yoğun duman, karbonmonoksit ve toksik gazlar açığa çıkar. Kovan dışı ve içindeki mastik katmanları eksik olduğunda, bu zehirli gazlar kaçış hollerine ve müşteri alanlarına dolarak boğulma ve can kayıplarına yol açar.
-
Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” uyarınca yangın kompartımanlarını delen tüm mekanik tesisat demetlerinin geçtikleri yapı elemanının yangın sınıfına (en az F120 veya F180) denk sistemlerle yalıtılması mecburidir. Standart dışı poliüretan köpük veya harç dolguları iskan ruhsatı ve itfaiye onaylarının durdurulmasına, binanın yangın sigortasının feshedilmesine ve yüklenici aleyhine ağır hukuki/cezai sorumluluklara neden olur.
Detay İçeriği Ürünler & Alternatifleri
Beton Duvar - Döşeme İzoleli Çoklu Polietilen Boru Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 113 mm kalınlığında donatılı hafif veya normal ağırlıkta (yaklaşık 1600–2400 kg/m³) betonarme döşeme veya en az 131 mm kalınlığında donatılı hafif veya normal ağırlıkta betonarme duvar. Duvar, üreticisinin test edilmiş detayında tariflendiği şekilde uygun beton bloklarla da oluşturulabilir. Tesisat Deliği maksimum çapı 200 mm (8”).
2) Boru
Yaklaşık 150 mm (6”) çaplı veya daha küçük, Schedule 10 veya daha ağır çelik borudan kılıf. Döşemelerde kılıf, döşeme altına ve üstüne yaklaşık 100 mm (4”) taşacak; duvarlarda ise her iki yüzeyden en az 100 mm (4”) taşacak şekilde monte edilir. Kılıf, yangın durdurucu sistemin merkezinde konumlandırılır. Metal kılıf ile Tesisat Deliği çevresi arasında yaklaşık 19 mm (3/4”) boşluk bırakılır. Kılıf, döşeme veya duvarın her iki tarafında rijit olarak desteklenecektir.
3) Geçiş Yapan Tesisatlar
Maksimum dokuz adet 9 mm (3/8”) çaplı polietilen tüp ve/veya maksimum iki adet 9 mm (3/8”) çaplı Tip L bakır tüp Tesisat Deliği içine yerleştirilir. Tüpler arası mesafe en az 13 mm olacaktır. Tüpler ile açıklık çevresi arasındaki mesafe en az 13 mm olacaktır. Tüpler, döşeme veya duvarın her iki tarafında rijit olarak desteklenecektir.
4) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdakilerden oluşur:
4A) Arka Dolgu Malzemesi
En az 95 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü levha, metal kılıfın (Madde 2) dışında kalan boşluğa sıkıca yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Gerekli Yangın Durdurucu Malzeme kalınlığını karşılamak için döşeme üst yüzeyinden geri çekilecektir.
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 19 mm kalınlığında yangın durdurucu malzeme, metal kılıfın (Madde 2) dışındaki boşluk içerisine, döşeme üst yüzeyiyle veya duvarın her iki yüzeyiyle aynı hizada olacak şekilde uygulanacaktır. RECTORSEAL — Metacaulk 835+
4C) Arka Dolgu Malzemesi
En az 100 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü levha, metal kılıfın içinde kalıcı kalıp olacak şekilde sıkıca yerleştirilecektir. Arka dolgu, döşeme üst yüzeyiyle veya duvarın her iki yüzeyiyle aynı hizada bırakılacaktır.
4D) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 100 mm kalınlığında yangın durdurucu malzeme, kılıf içinde arka dolgu malzemesinin üstüne uygulanacaktır. Duvar uygulamalarında, malzeme arka dolgunun her iki yüzeyine de kılıf içinde uygulanacaktır. RECTORSEAL — Metacaulk 1000
5) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdakilerden oluşur:
5A) Arka Dolgu Malzemesi
En az 95 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü levha, metal kılıfın (Madde 2) dışında kalan boşluğa sıkıca yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Gerekli Yangın Durdurucu Malzeme kalınlığını karşılamak için yüzeylerden geri çekilecektir.
5B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 19 mm kalınlığında yangın durdurucu malzeme, metal kılıfın (Madde 2) dışındaki boşluk içerisine, döşeme üst yüzeyiyle veya duvarın her iki yüzeyiyle aynı hizada olacak şekilde uygulanacaktır. RECTORSEAL — Metacaulk 835+
5C) Arka Dolgu Malzemesi
En az 100 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü levha, metal kılıfın içinde kalıcı kalıp olacak şekilde sıkıca yerleştirilecek ve döşeme üst yüzeyiyle veya duvarın her iki yüzeyiyle aynı hizada (sıfır) bırakılacaktır.
5D) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 100 mm kalınlığında yangın durdurucu malzeme, kılıf içinde arka dolgu malzemesinin üstüne uygulanacaktır. Duvar uygulamalarında, malzeme arka dolgunun her iki yüzeyine de kılıf içinde uygulanacaktır. RECTORSEAL — Metacaulk 1000
Detay Açıklaması
C-AJ-8047 Yangın Durdurucu Sistemi, özellikle yiyecek-içecek dağıtım hatlarının bulunduğu alanlar, hastaneler, AVM’ler ve oteller gibi yerlerde kullanılmaktadır. Bu sistem, içecek hattı tüplerinin geçişlerinde yangın güvenliğini sağlamak için tasarlanmıştır. Kullanılan yangın durdurucu ürünler, yangın anında genişleyerek alevlerin yayılmasını engeller. Yangın durdurucu mastik ve taşyünü arka dolgu gibi bileşenler, sistemin etkinliğini artırmakta ve yangın güvenliğinde önemli bir rol oynamaktadır. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın anında oluşabilecek zararlar ve can kayıpları riski artmaktadır. Bu nedenle, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun çözümler sunan C-AJ-8047 Yangın Durdurucu Sistemi, hem güvenlik hem de yasal uyumluluk açısından kritik bir öneme sahiptir.
Çoklu İçecek ve Proses Hatlarında 3 Saat Yangın Güvenliği: UL C-AJ-8047 Kovanlı Sistem Çözümleri
Oteller, restoran zincirleri, kongre merkezleri, gıda fabrikaları ve endüstriyel tesislerde içecek dağıtım hatları ile soğuk proses boruları, çelik kovanlar içerisinden grup halinde geçirilen polietilen tüpler, bakır borular ve elastomerik kauçuk izolasyonlardan oluşur. Kat döşemelerinden veya betonarme yangın duvarlarından geçen bu demetler, bünyelerindeki yanıcı plastik ve köpük malzemeler sebebiyle yangın anında alevleri diğer katlara taşıyan birer tehlike kanalına dönüşebilir. Kovanlı geçişlerde tam sızdırmazlık ve termal yalıtım sağlamak; kovan dışını yapıya kilitlerken kovan içindeki yanıcı demeti yüksek genleşmeli intümesan kütleyle hapseden ve çelik bileziklerle basıncı merkezde tutan akredite detayları zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL C-AJ-8047 sistem detayı, betonarme döşeme ve duvarlardan geçen çoklu polietilen ve bakır tesisat hatlarında 3 saate kadar yangın dayanımı (F=3 Hr) sağlar. Çelik kovan ile beton arakesitine uygulanan RectorSeal Metacaulk 835+ mastiği dış çevre sızdırmazlığını kurarken, kovan içine doldurulan RectorSeal Metacaulk 1000 yangın durdurucu mastiği eriyen polietilen tüpleri ve izolasyonu içeriden kilitler. Kovan uçlarına paslanmaz kelepçelerle sabitlenen galvaniz çelik bilezik mekanizması, intümesan genleşme basıncını tamamen kovan merkezine yönlendirerek alev ve duman geçişini durdurur. Farklı izolasyon ve dolgu varyasyonlarıyla sahada esnek montaj imkanı sunan bu UL sertifikalı çözüm, projelerinizde hem denetim süreçlerini sorunsuz tamamlar hem de çoklu hat geçişlerinde en üst seviye yangın güvenliği standardı tesis eder.
Sık Sorulan Sorular
C-AJ-8047 hangi yapı elemanında kullanılabilir?
C-AJ-8047, betonarme duvar ve betonarme döşemede içecek hattı borularının geçişlerinin yangın durdurulması için kullanılır. Özellikle izoleli polietilen boru ve Tip L bakır tüplerin geçtiği tesisat deliklerinde uygulanır. Sistem; uygun yüzey hazırlığı, taşyünü arka dolgu ve 19 mm kalınlıkta Metacaulk MC835+ veya MC1000 mastik ile tariflendiği şekilde kurulduğunda etkinlik sağlar.
Bu detayda kaç mm Metacaulk 835+ veya Metacaulk 1000 uygulanmalıdır?
Bu detayda yangın durdurucu mastik kalınlığı 19 mm olarak uygulanmalıdır. Metacaulk MC835+ veya MC1000, tesisat deliği boyunca sürekli, kesintisiz ve üreticisinin test edilmiş detayındaki tariflere uygun kalınlık ve derinlikte çekilmelidir. Mastik, taşyünü arka dolgu üzerine boşluğu tamamen kapatacak şekilde yerleştirilmeli ve yüzey bitişi düzgün olmalıdır.
F180 dayanımı için hangi koşullar sağlanmalıdır?
F180 için; betonarme duvar veya döşeme üzerinde açılan tesisat deliği temiz ve kuru olmalı, arka dolgu olarak taşyünü yeterli sıkılıkta yerleştirilmeli ve Metacaulk MC835+ veya MC1000 19 mm kalınlıkta uygulanmalıdır. Uygulama, üreticisinin test edilmiş detayındaki tariflere sadık kalmalı ve ASTM E814 ile UL 1479’a göre UL tarafından test edilen konfigürasyonlara uygun yapılmalıdır.
Bu detayda hangi yangın durdurucu ürünler kullanılır?
C-AJ-8047’de RectorSeal Metacaulk MC835+ ve Metacaulk MC1000 yangın durdurucu mastikler kullanılır. Bu ürünler, taşyünü arka dolgu ile birlikte tesisat deliği boşluğunu sızdırmaz şekilde kapatmak üzere tasarlanmıştır. Betonarme yüzeylerle ve ilgili tesisatlarla uyumlu uygulama sağlar; doğru detay ve kalınlıkta uygulandığında sistemin F180 performans hedefini destekler.
Bu detay hangi test standartlarına göre ve hangi test laboratuvarında test edilmiştir?
Sistem, ASTM E814 ve UL 1479 standartlarına göre test edilmiştir. Testler UL (UnderWriters Lab.) tarafından yürütülmüştür. Bu kapsam, betonarme duvar ve döşemeden geçen izoleli polietilen boru ve Tip L bakır tüplerle oluşturulan geçişlerde yangın esnasında bütünlüğün korunmasını ve alev-duman geçişinin engellenmesini doğrulamayı hedefler.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Yönetmelik, yangın kompartımanlarını delen tüm geçen tesisatların yangın durdurulmasını zorunlu kılar. C-AJ-8047, betonarme duvar ve döşemelerde 19 mm kalınlıkta Metacaulk mastik ve taşyünü arka dolgu ile uygulanarak bu gerekliliği karşılamaya yardımcı olur. Projede ASTM E814/UL 1479 testlerine ve üretici detayına atıf yapılması, kontrol ve belgelendirme süreçleriyle uyum güçlendirilmelidir.
C-AJ-8047 kodu ne anlama geliyor?
C-AJ-8047, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: İzoleli Boru. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
